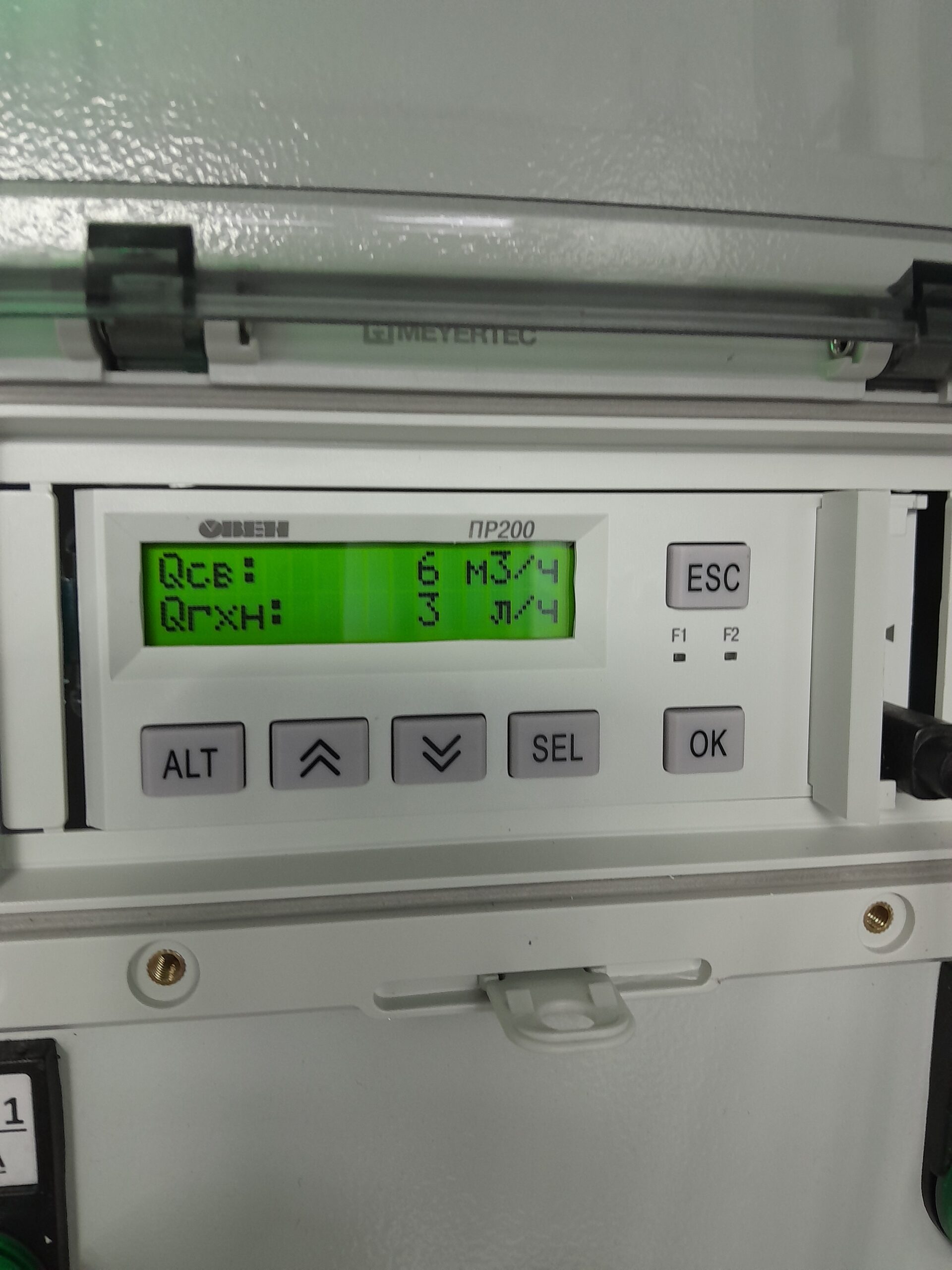

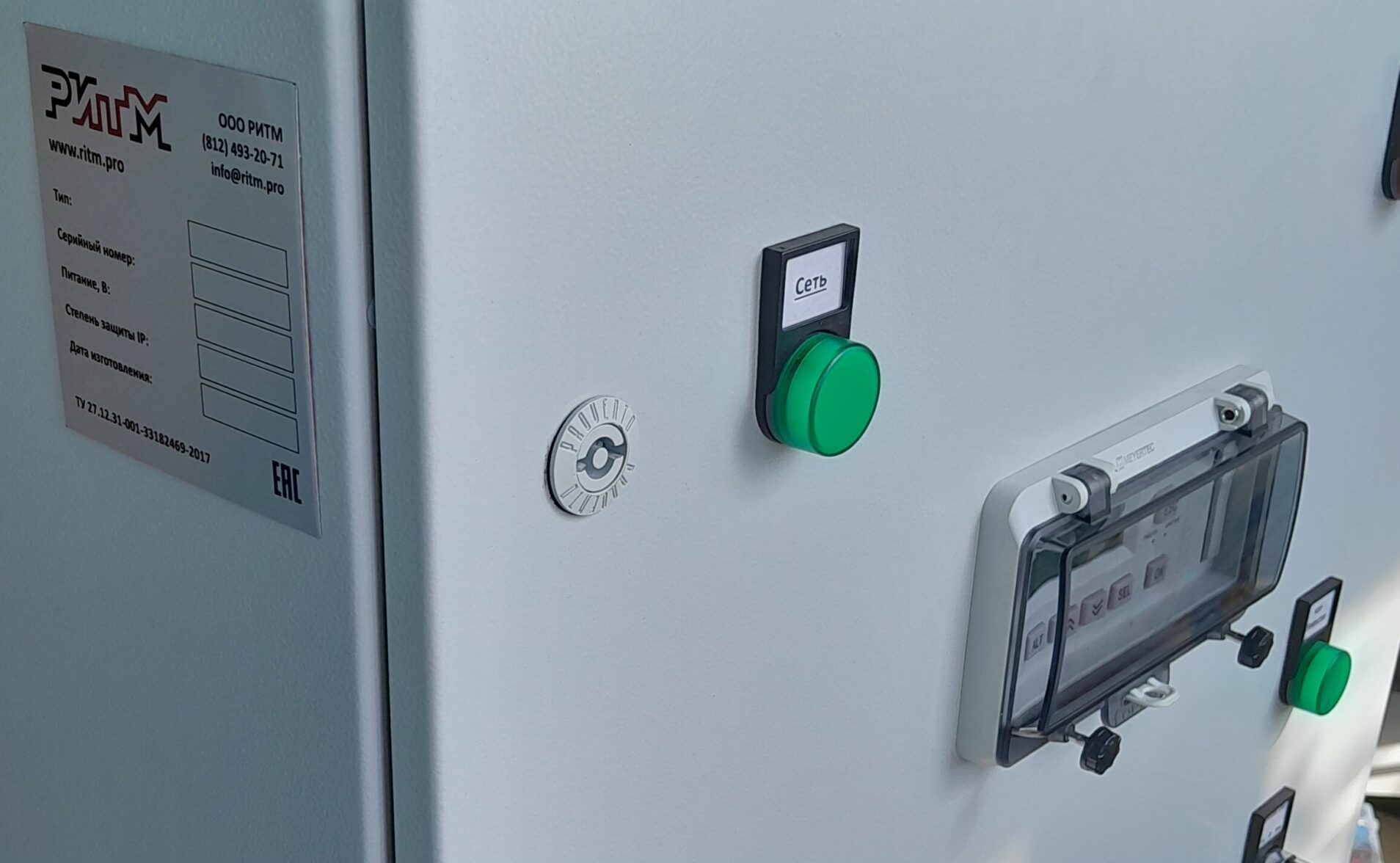

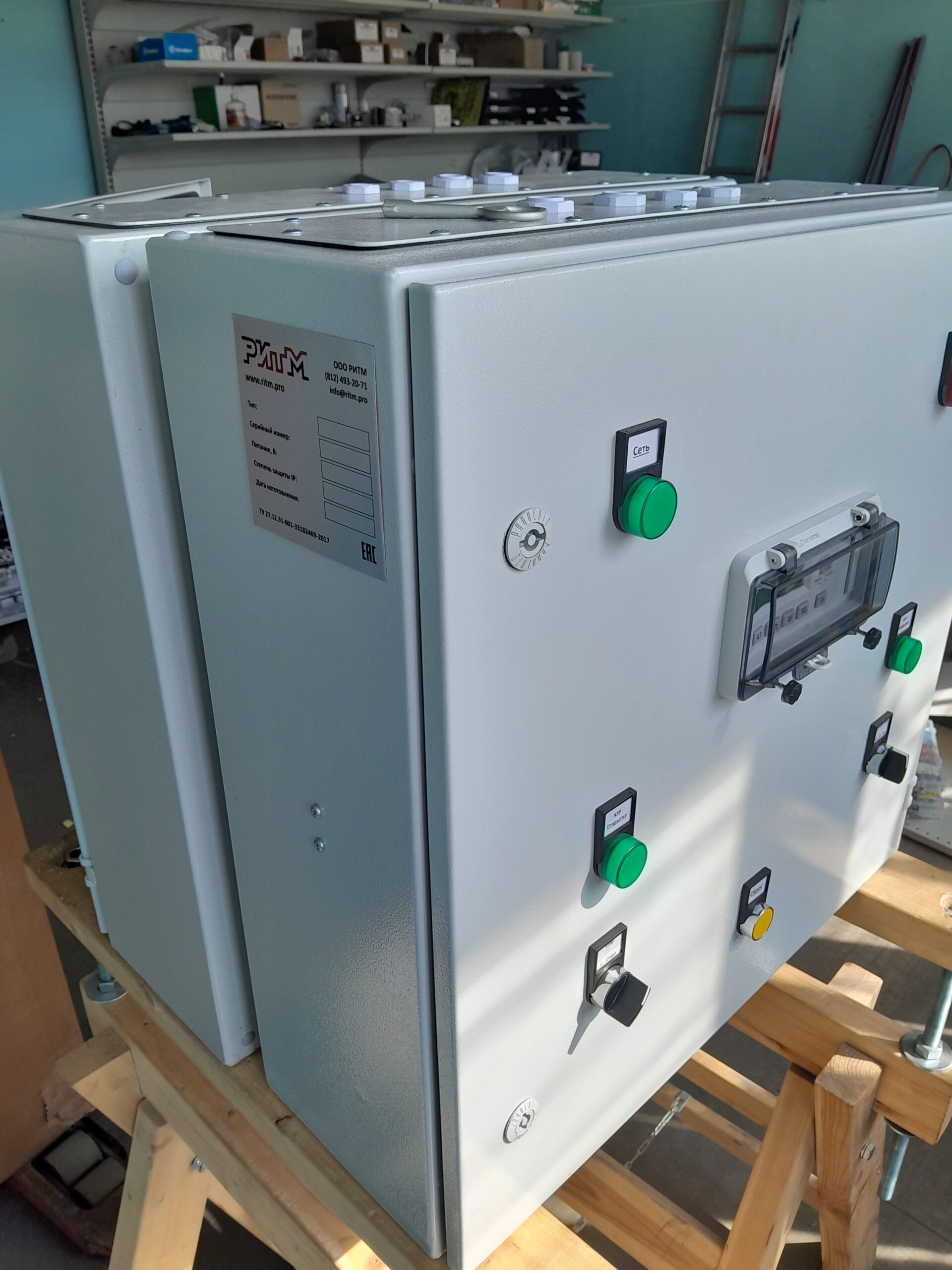

Шкафы управления общие — ОВЕН ПР200 — кнопочная панель

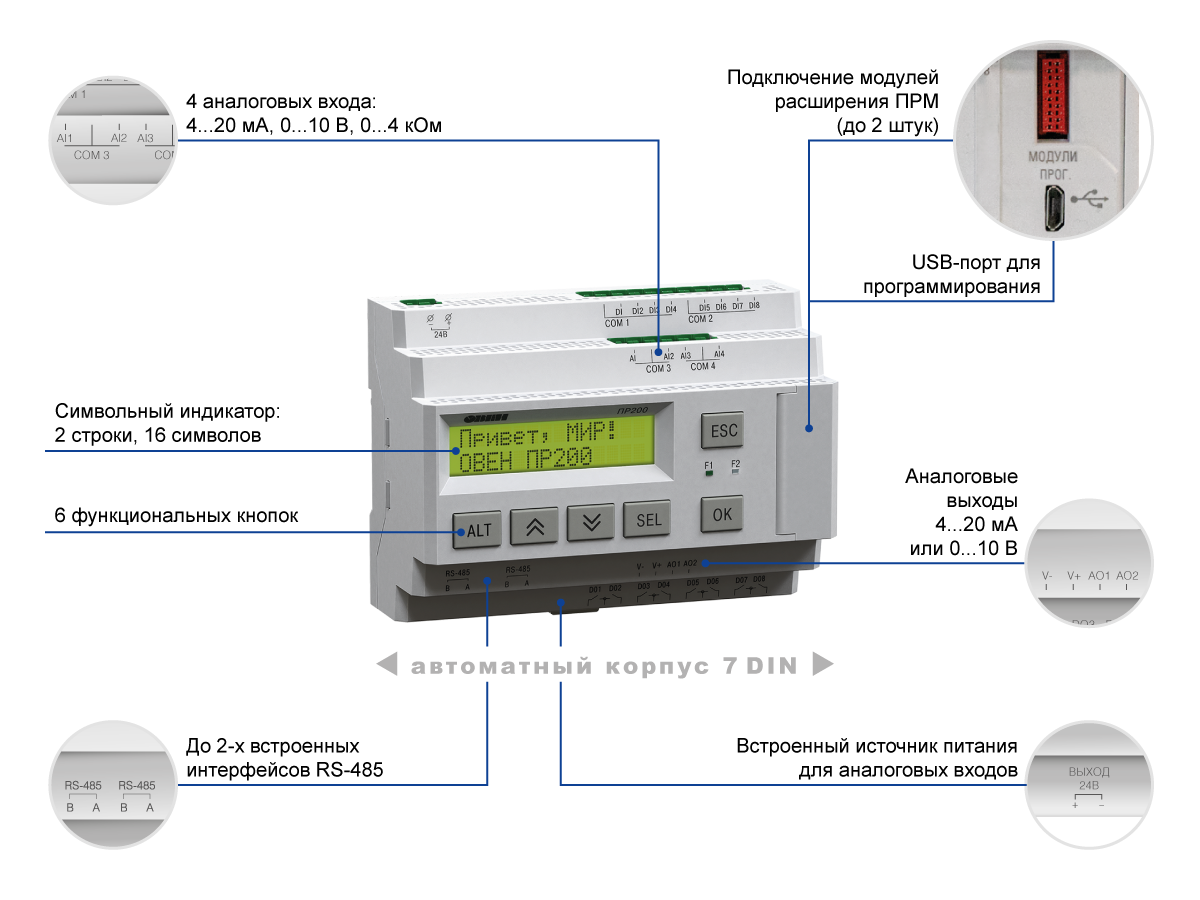

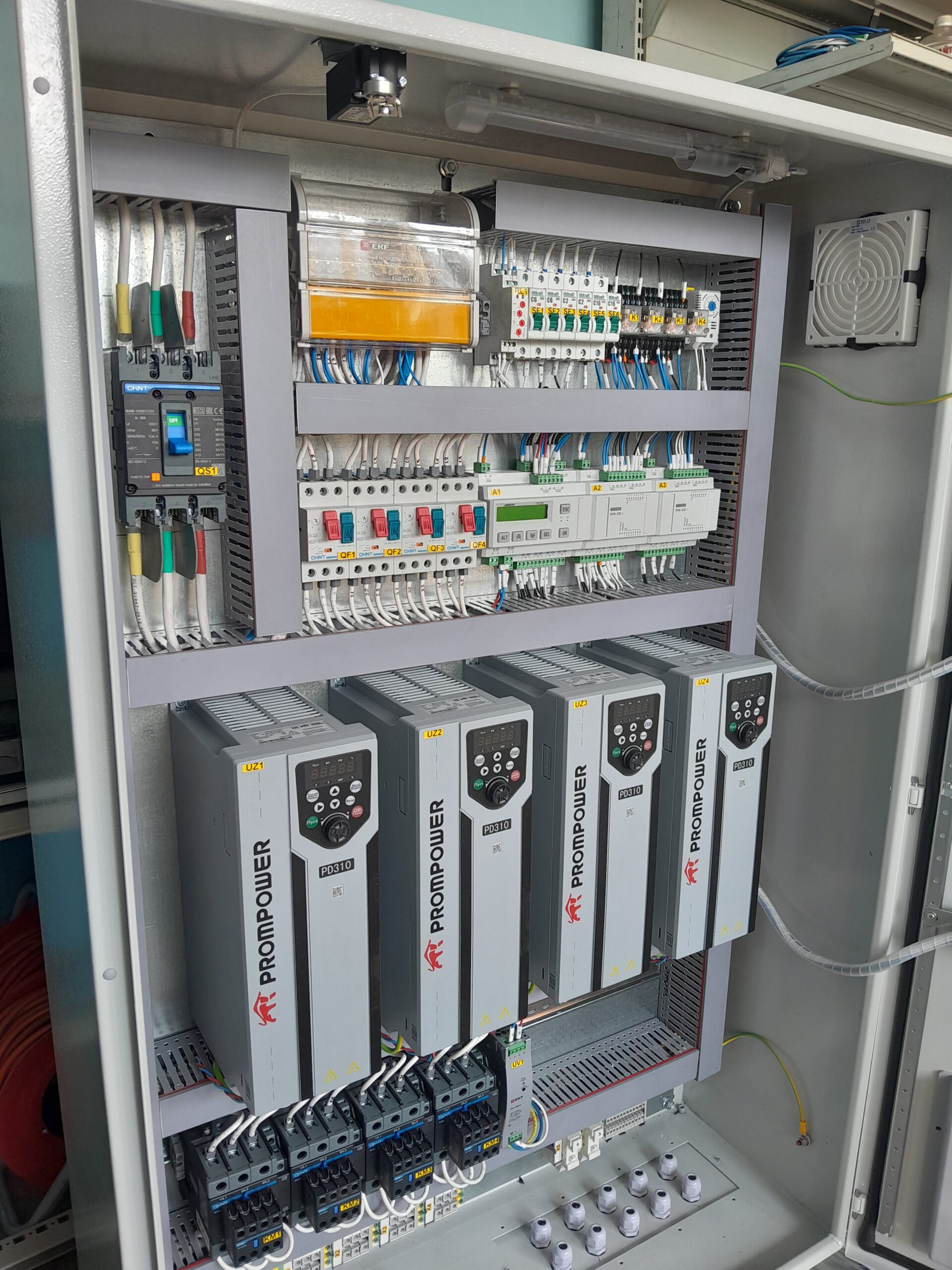

Функциональные возможности программируемого реле ОВЕН ПР200 и его модификаций много лет успешно помогают нам собирать недорогие и надежные шкафы управления, простые в эксплуатации и обслуживании.

Для инженерных систем:

• для вентиляции;
• для насосов — насосные станции, циркуляция и КНС;
• для тепловых пунктов ИТП и ЦТП — отопление и ГВС;

Для энергетики:

• для котельных;
• для холодильных установок и компрессоров;
• для чиллеров;

Для промышленности:

• для конвейерных линий загрузки и транспортировки;
• для рецептов технологических режимов;
• для прессов;
• для транспортно-подъемного оборудования;

Для технической воды:

• для систем обратного осмоса;
• для контроля и поддержания давления;
• для поддержания и контроля уровней в емкостях;
• для водоподготовки и водоотведения;

Для сельского хозяйства:

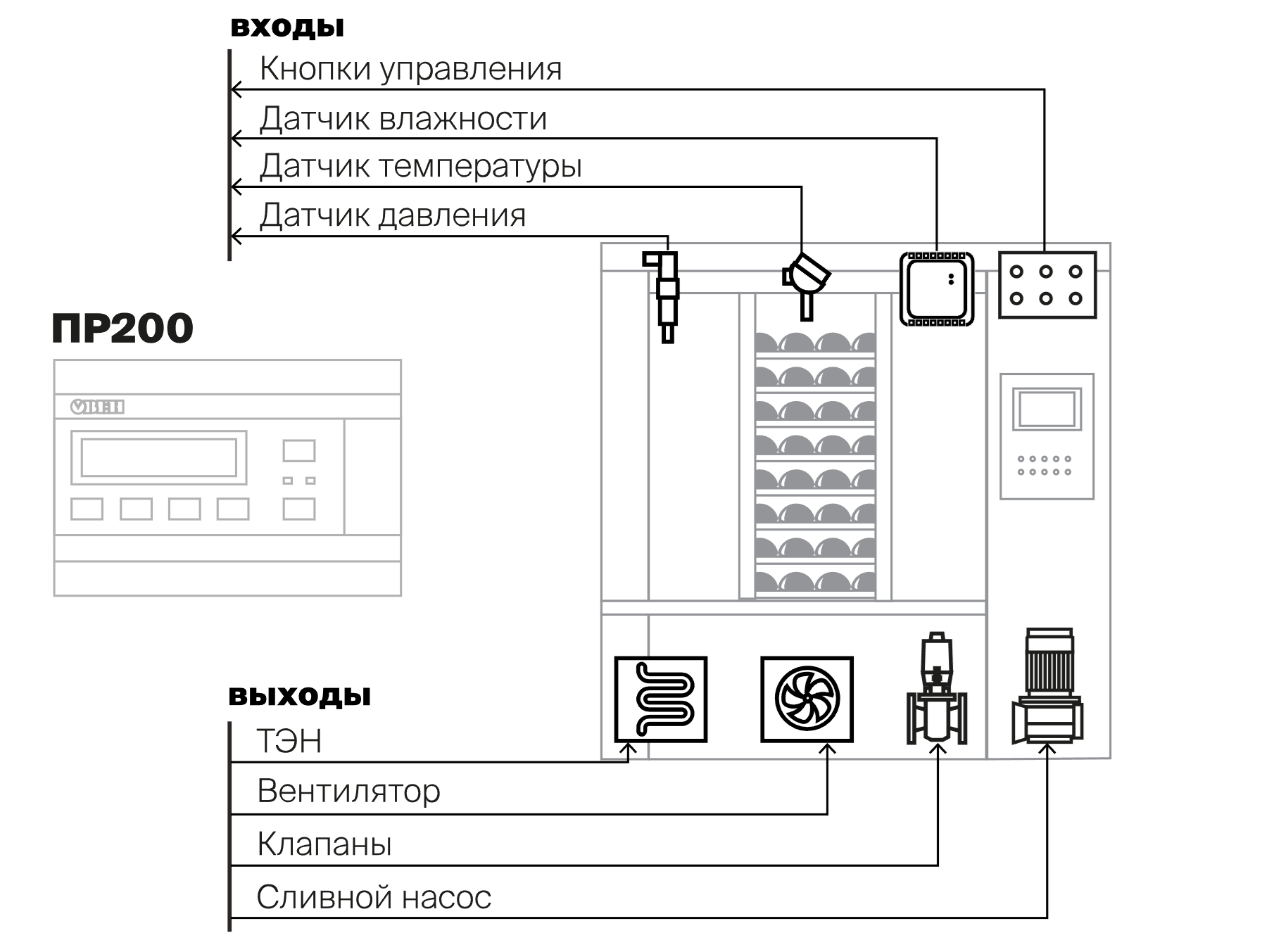

• для микроклимата в инкубаторе;
• для микроклимата в овощехранилище;
• для тепловой стерилизации консервов;

Для технологических процессов:

• для реакторов и смесителей;
• для оборудования дозирования, фасовки и розлива;
• для упаковочного оборудования;

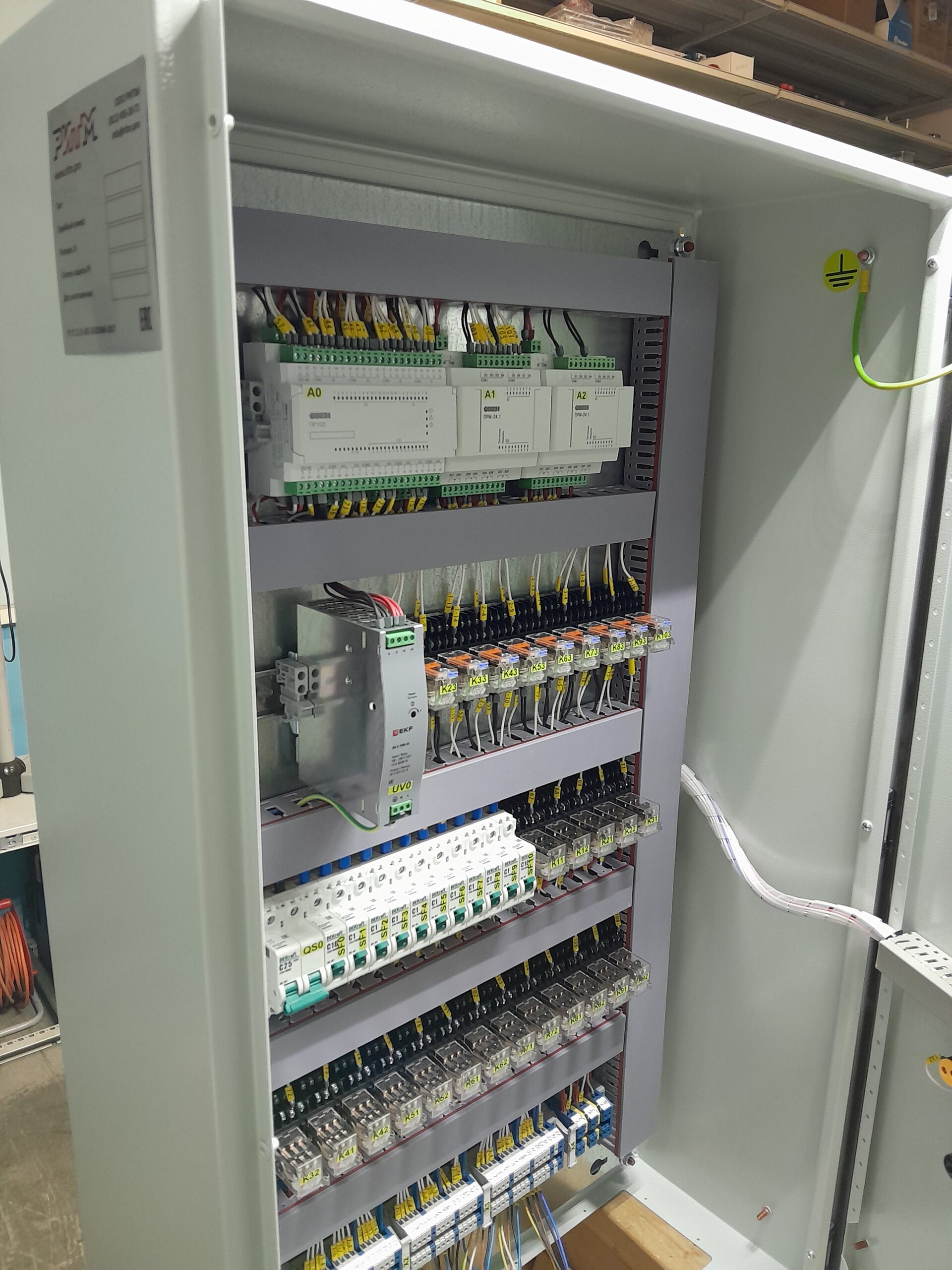

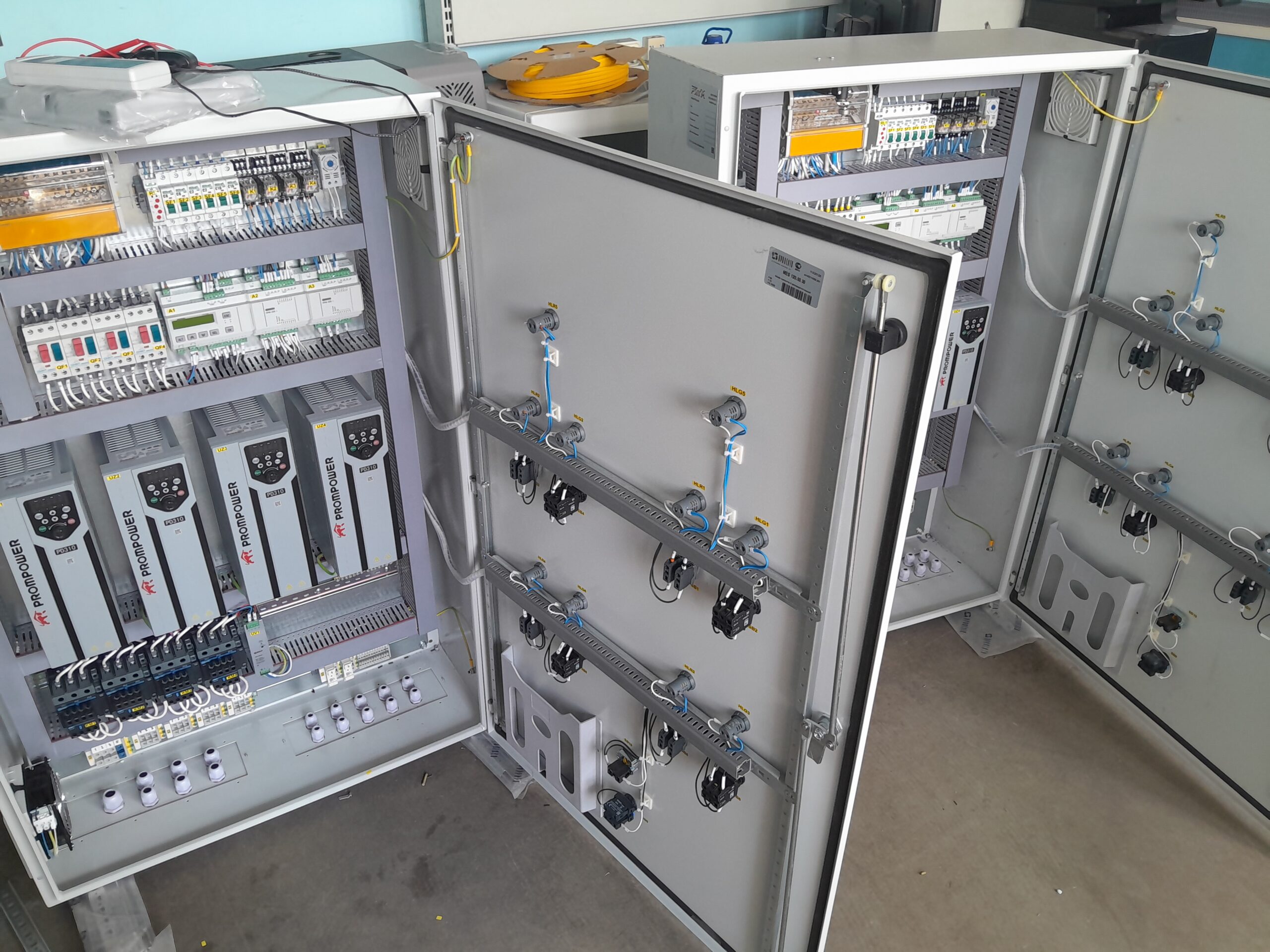

Базовая комплектация шкафа управления имеет до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ.

Для интеграции шкафов управления в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII.

Подключаемое оборудование:

• 4 аналоговых входа: РТ100, РТ1000, 4…20 мА, 0…10 В, 0…4 кОм, режим дискретного входа.
• 2 аналоговых выхода: 4…20 мА или 0…10 В.
• Дискретные входы: 24 В или 230 В.
• Дискретные выходы: э/м реле или транзисторные ключи.
• Датчики электропроводности и солесодержания.
• Кондуктометрические датчики уровня.

Коммуникационные возможности:

Два интерфейса RS-485, режим Master/Slave сетевого обмена по протоколу Modbus RTU:

• Интеграция в облачный сервис OwenCloud и SCADA-системы.
• Визуализация процессов с помощью панелей оператора.
• Управление внешними устройствами по RS-485.

Примеры применения в промышленности:

Управление линиями загрузки и дозирования

Управление технологическими режимами

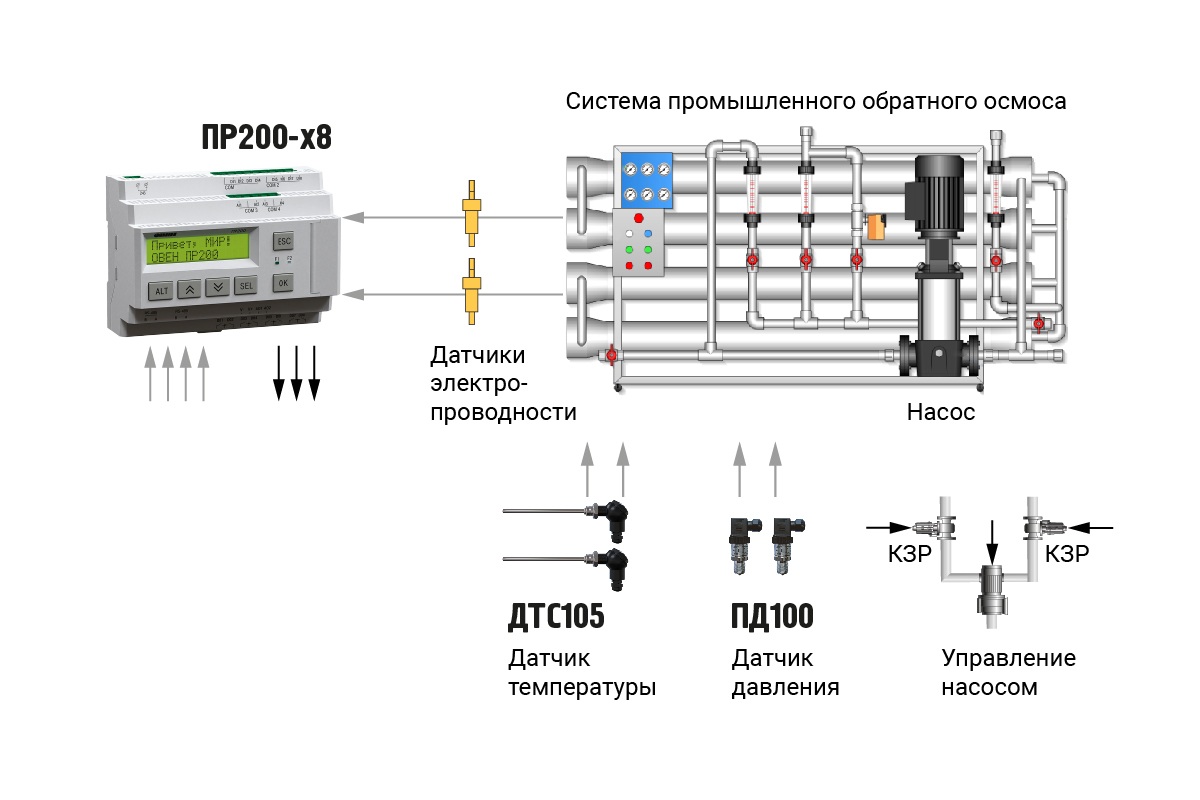

Управление обратным осмосом

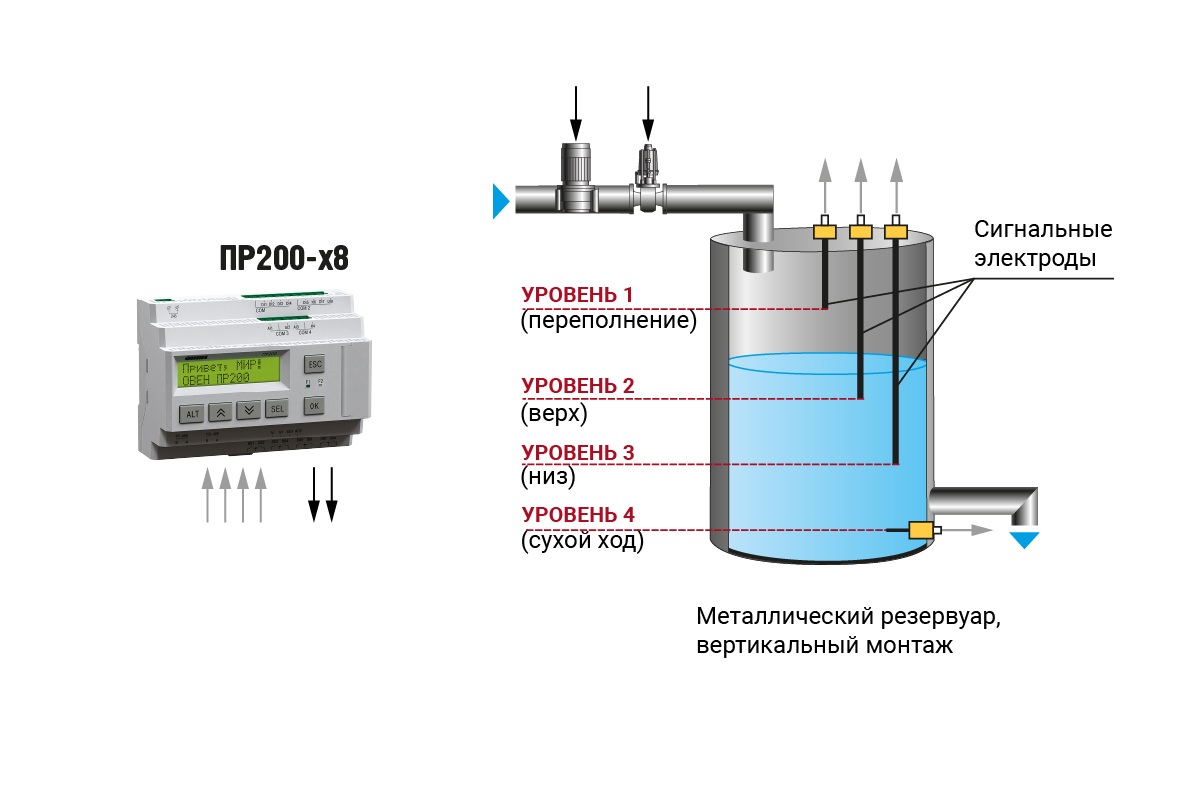

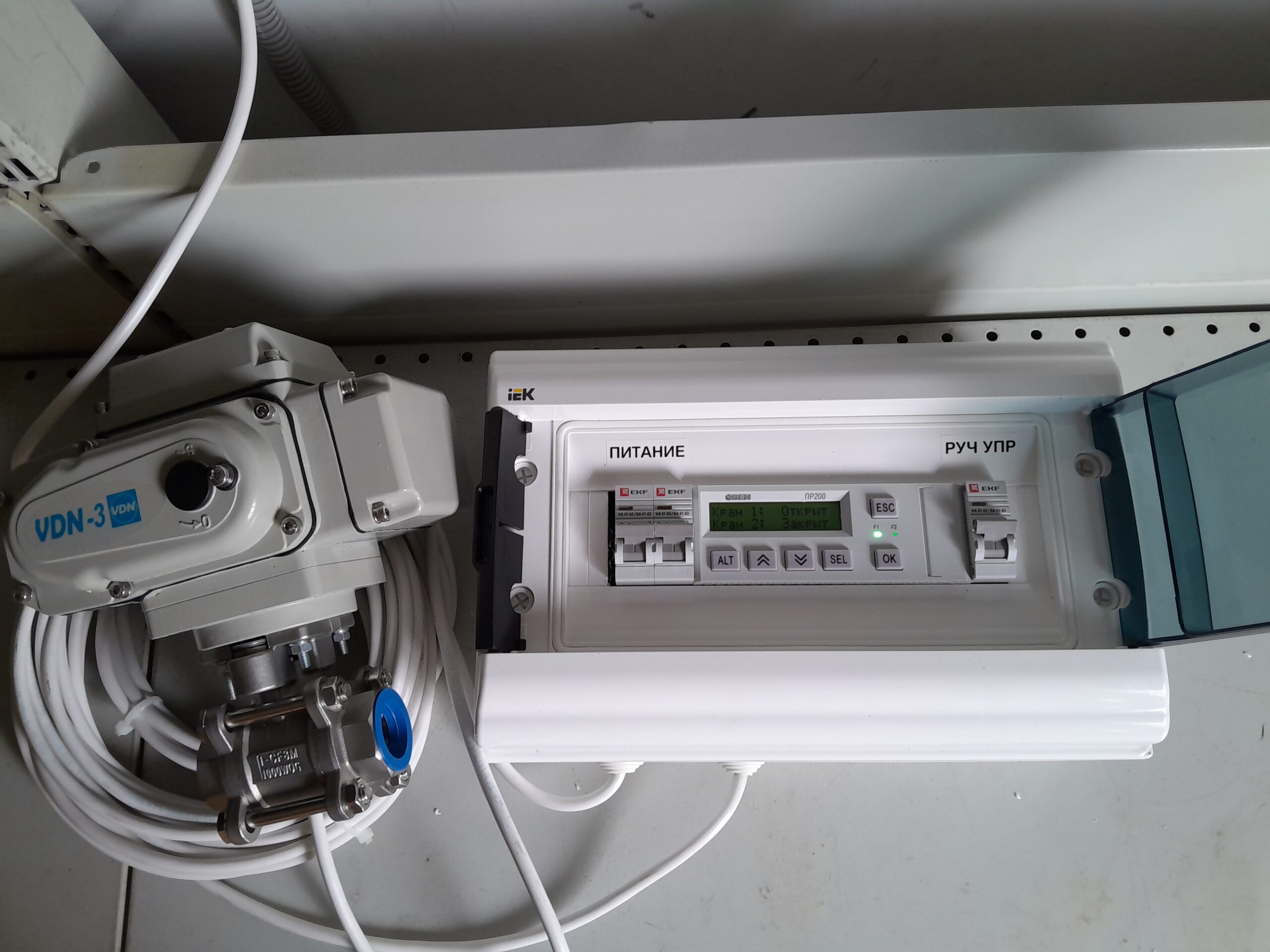

Управление уровнем жидкости

Примеры применения в инженерных системах:

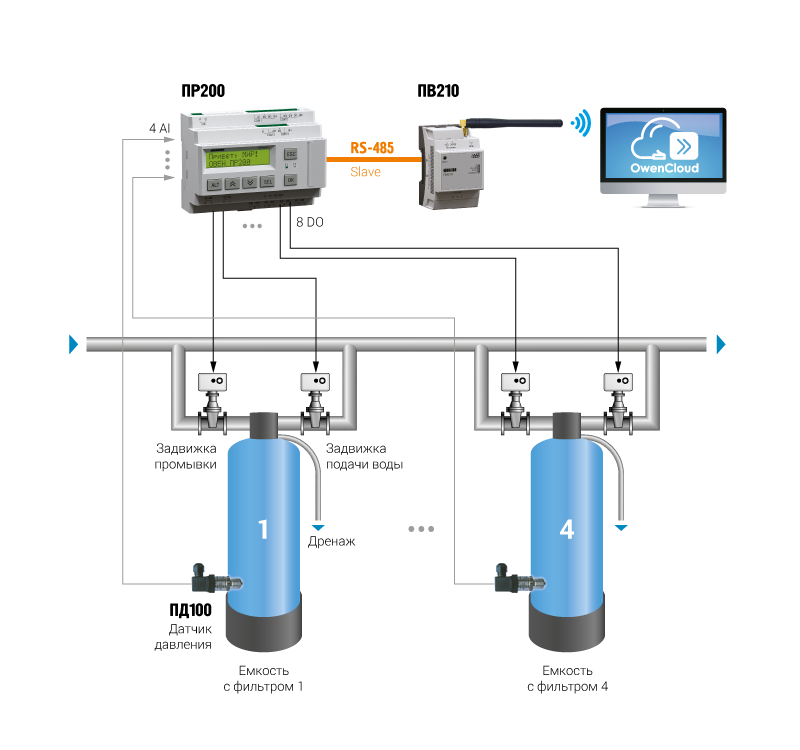

Управление водоподготовкой

Управление водоотведением

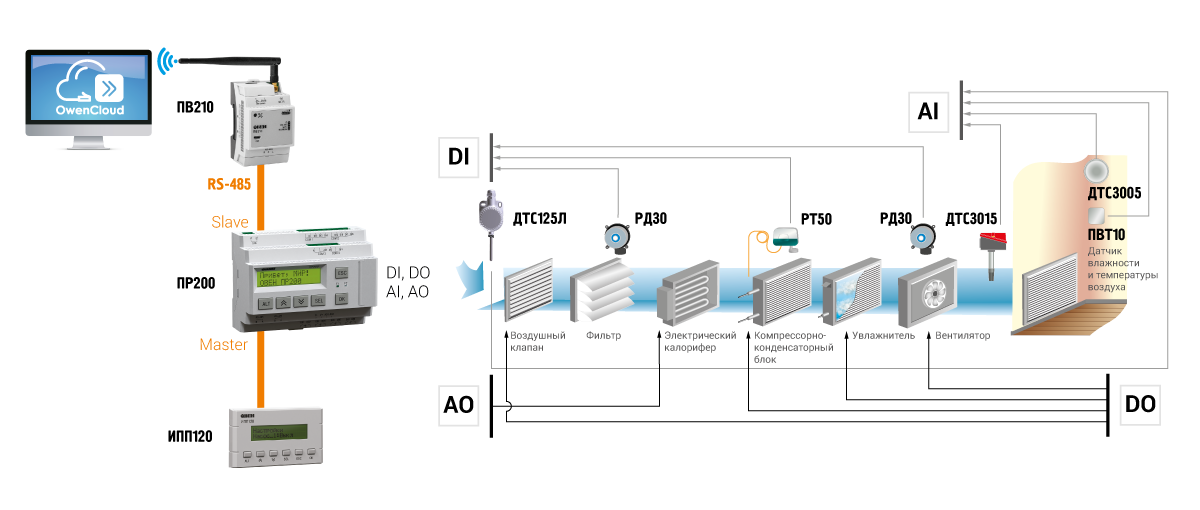

Управление вентиляцией

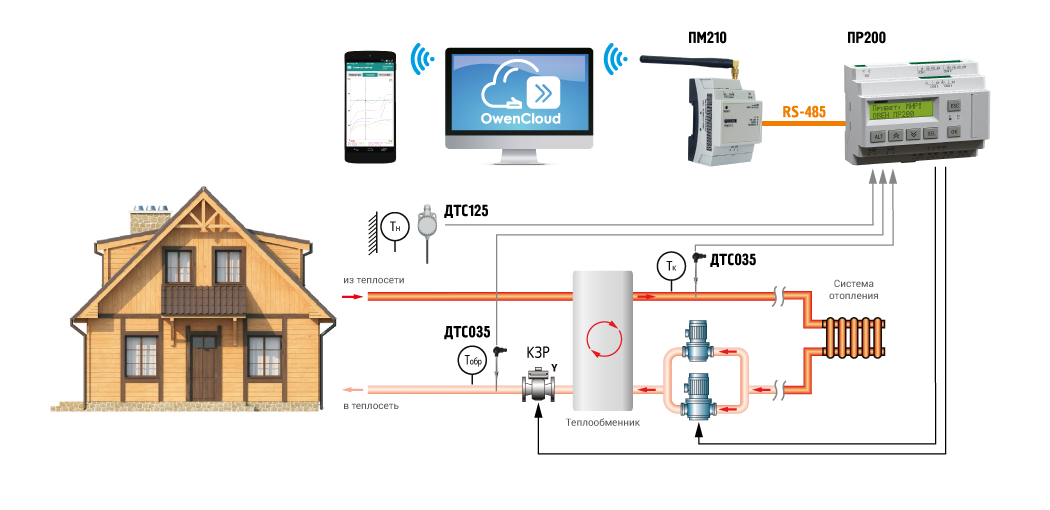

Управление отоплением

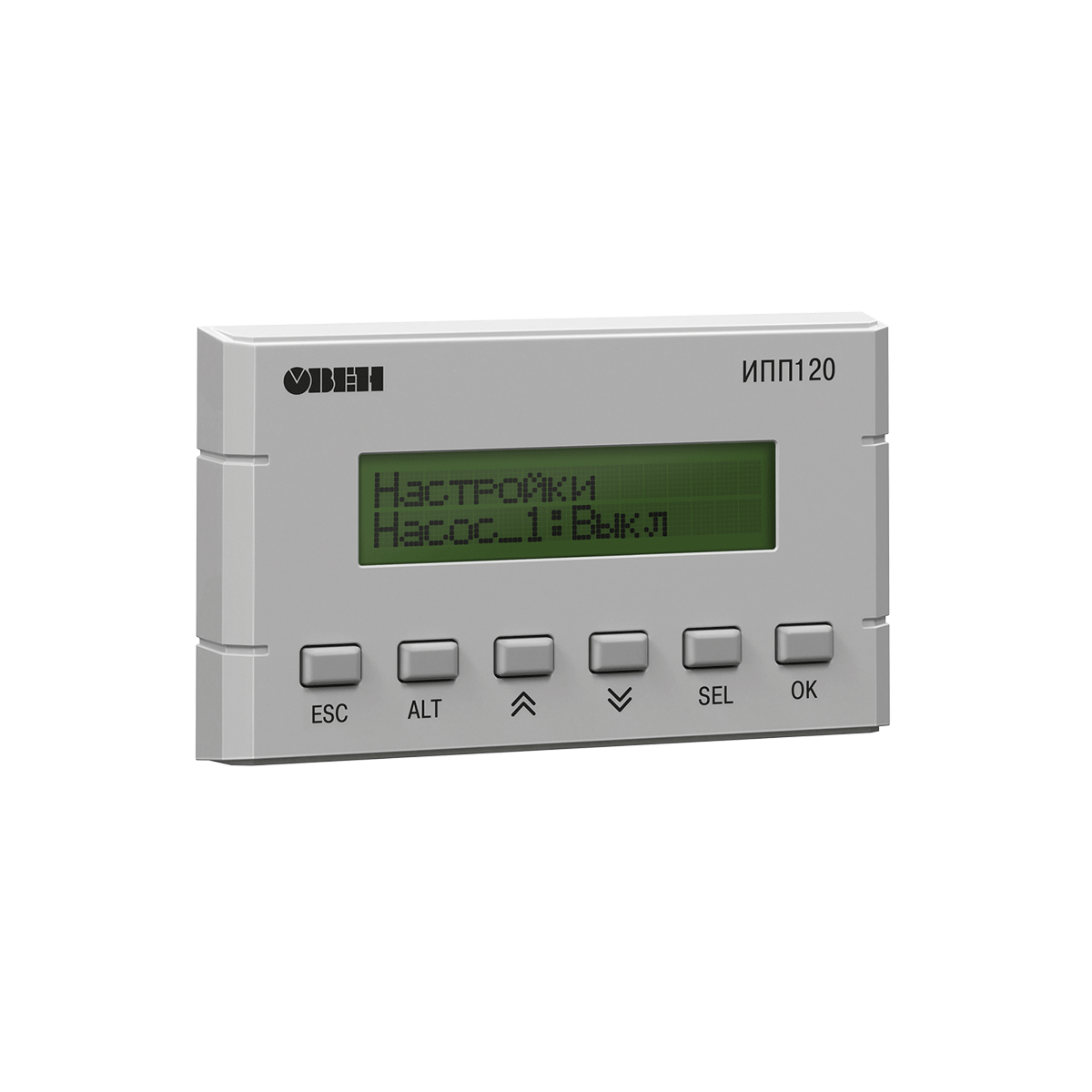

ИПП120 — выносная информационная программируемая панель оператора в шкафах управления на программируемых реле ОВЕН

В своих шкафах управления мы применяем ОВЕН ИПП120. Это компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы.

Стоимость 9 760 руб.

Может применяться в тяжелых условиях эксплуатации совместно с программируемыми реле, контроллерами или модулями ввода/вывода, подключенными по сети RS-485.

В ИПП120 есть интерфейс RS-485 для управления устройствами по сети или передачи данных на верхний уровень. Написание алгоритма осуществляется с помощью бесплатной среды программирования Owen Logic. Разработка и пуско-наладка программного обеспечения входит в стоимость готового изделия. Загрузка алгоритма производится с помощью кабеля microUSB.

Управление технологическим оборудованием через модули расширения ОВЕН

Использование ИПП120 в качестве выносной панели для программируемого реле ОВЕН ПР100

Использование ИПП120 в качестве выносной панели для контроллера ОВЕН ПЛК

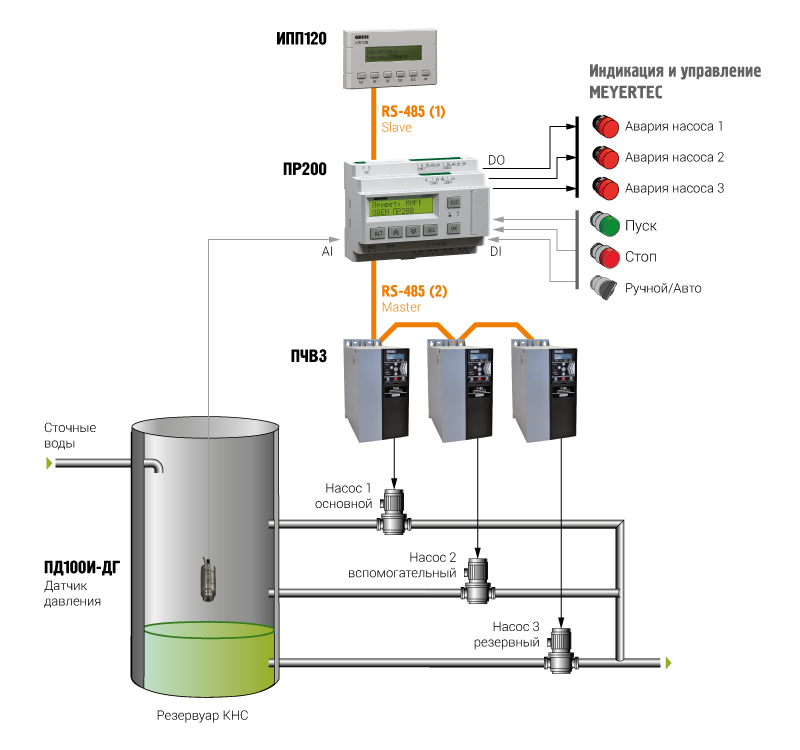

Каскадное управление тремя насосами

Пошаговое управление регуляторами по RS-485

Применение ИПП120 в системах управления мобильными установками

ПР205 программируемое реле с графическим дисплеем и Ethernet

ПР205 – новое программируемое реле с графическим дисплеем и Ethernet, применяемое в современных шкафах управления. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.

Стоимость от 23 229 руб.

Интерфейс Ethernet позволяет интегрировать наши шкафы управления в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В шкафах управления с ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 для передачи данных на верхний уровень и управления другими элементами системы.

Алгоритм работы ПР205 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы. Разработка и пуско-наладка программного обеспечения включены в стоимость готового шкафа автоматического управления.

Примеры применения шкафов автоматики с ОВЕН ПР205 в промышленности

Шкаф управления микроклиматом птицекомплекса

Шкаф автоматического управления с ОВЕН ПР205 предназначен для автоматизации систем управления микроклиматом в небольших и средних помещениях птицеводческих комплексов. Устройство обеспечивает мониторинг ключевых параметров: температуры, уровня влажности и скорости воздушного потока. На встроенном цветном графическом дисплее отображаются текущие значения в реальном времени. Простая интеграция в SCADA-системы и облачный сервис OwenCloud обеспечивает удаленный мониторинг за состоянием системы и ее настройку.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления температурой, влажностью, вентилятором, ТЭНом, задвижками и клапанами в инкубаторе птицекомплекса

Шкаф автоматического управления с ОВЕН ПР205 может применяться для автоматизации малых и средних инкубаторов. Интуитивный графический интерфейс с цветным экраном упрощает настройку параметров и мониторинг процессов в реальном времени. Интеграция с облачным сервисом OwenCloud позволяет удаленно управлять системой, анализировать архивные данные и оперативно реагировать на отклонения. Модульная архитектура, устойчивость к перепадам температуры (-20…+55 °C) и возможность расширения каналов ввода-вывода обеспечивают гибкость и надежность системы в условиях птицекомплекса.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления автоклавом

Шкаф автоматического управления с ОВЕН ПР205 применим для автоматизации работы автоклавов различных типов и размеров. На цветном графическом дисплее отображаются ключевые параметры системы. Большое количество входов и выходов различных типов позволяет объединить управление всей установкой в одном приборе. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленный контроль и управление.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления смесителем или реактором

Шкаф автоматического управления с ОВЕН ПР205 может применяться для автоматизации установок с реакторами любого типа. Благодаря возможности создания в программе нескольких режимов работы, система легко адаптируется под различные виды загрузки. Цветной графический дисплей предназначен для вывода значений контролируемых параметров системы, таких как температура, давление, время работы реактора.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления дозированием, фасовкой и розливом

Шкаф автоматического управления с ОВЕН ПР205 обеспечивает управление скоростью конвейера, дозировкой и герметизацией тары на линиях с низкой и средней степенью автоматизации. Интуитивный графический интерфейс с цветным экраном позволяет оператору легко настраивать параметры розлива, отслеживать статус линии в реальном времени и оперативно вносить коррективы. Наличие интерфейса Ethernet позволяет подключать прибор к SCADA-системам для удаленного контроля производительности, анализа данных и автоматизации логистических процессов готовой продукции.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления вентиляцией

Шкаф автоматического управления с ОВЕН ПР205 применяется для автоматизации приточных и приточно-вытяжных систем вентиляции. Устройство обеспечивает поддержание заданной температуры и влажности за счет управления теплообменниками и группами вентиляторов. Готовые макросы сокращают сроки разработки программы с различными режимами работы (день недели, день/ночь, прогрев и т.д.) и их автоматическую смену. Интеграция в SCADA-системы и облачный сервис OwenCloud реализована через интерфейс Ethernet, что обеспечивает лёгкое подключение, удалённое управление и мониторинг.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления тепловыми пунктами ИТП, отоплением и ГВС

Шкаф автоматического управления с ОВЕН ПР205 совместим с системами ГВС и отопления, включающими до четырёх независимых контуров. Прибор обеспечивает поддержание давления за счет управления группами циркуляционных и подпиточных насосов. Готовые макросы способствуют сокращению сроков разработки программы с различными режимами работы (день/ночь, зима/лето и т.п.) и их автоматическую смену. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленное управление и мониторинг.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

ПР100 компактное программируемое реле для локальных систем автоматизации

ПР100 – компактное программируемое реле для локальных систем автоматизации. Шкафы автоматики на базе ПР100 предназначены для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.

Стоимость от 8 564 руб.

Шкаф управления, собранный на приборе ПР100 имеет аналоговые и дискретные входы, а также дискретные выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB

Алгоритм работы ПР100 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы. Разработка и пуско-наладка программного обеспечения включены в стоимость готового шкафа автоматического управления.

Примеры применения шкафов автоматики с ОВЕН ПР100 в промышленности

Шкаф управления прессом для переработки макулатуры

Шкаф автоматического управления с ОВЕН ПР100 — оптимальное и лаконичное решение для автоматизации пресса для переработки отходов. Подойдет для автоматизации как прессов, где необходимо контролировать температуру и давление, так и для самых простых установок, в которых управление обеспечивается по дискретным сигналам.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления освещением на птицеферме

Шкаф автоматического управления с встроенными в ОВЕН ПР100 часами реального времени позволяют управлять освещением в зависимости от возраста и вида птицы. Наличие интерфейса RS-485 позволяет включать прибор в распределенную систему управления.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления механическим обвалочным прессом

Шкаф автоматического управления на ПР100 – простое решение для автоматизации обвалочного пресса. Благодаря наличию аналоговых входов позволяет контролировать температурный режим и давление в зоне прессования, что обеспечивает корректную работу установки. Благодаря наличию интерфейса RS-485 возможно управлять частотным преобразователем или осуществлять диспетчеризацию технического процесса. от возраста и вида птицы. Наличие интерфейса RS-485 позволяет включать прибор в распределенную систему управления.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления насосами пожаротушения

Шкаф автоматического управления на ПР100 – простое решение для автоматизации пожарных насосов. Универсальные входы: работа с реле (DI) или преобразователями давления (AI). Передача данных на АРМ оператора (RS-485 на борту). Универсальность: выбор времени выдержки, любая логика работы насосов. Работа в неотапливаемых помещениях (-40 °С). Возможность добавления жокей-насоса или других дополнительных сигналов: до 20 каналов ввода/вывода на борту.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления подъемным оборудованием

Шкаф автоматического управления на ПР100 – простое решение для автоматизации подъемного оборудования. Две модификации: 8/4 или 12/8 DI/DO для разных подъемников. Установка на мобильных платформах: питание =(9..30) В. Работа в неотапливаемых помещениях (-40°) и теплицах (+55°). Программа за 1 день — простая среда с готовыми функциональными блоками.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления поддержанием микроклимата в овощехранилище

Шкаф автоматического управления на ПР100 – простое решение для автоматизации микроклимата для агропромышленного комплекса. Работа с датчиками температуры и влажности: поддержка сигналов 4..20 мА/0..10 В. Экономия на кабельной продукции: распределенная система по интерфейсу RS-485. Управление вентиляцией, обогревом и осушением для хранения в зимний период. Диспетчеризация системы на панели или в облачном сервисе OwenCloud. Возможность установки в уличных шкафах управления (-40°…+55°).

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления поддержанием уровня жидкости в емкости

Шкаф автоматического управления на ПР100 – простое решение для автоматизации работы с водой и жидкими продуктами. Работа по датчикам давления (4..20 мА) или сигнализаторам уровня. Универсальность: выбор времени выдержки, любая логика работы насосов. Работа в необслуживаемых помещениях (-40°). Удаленный контроль в OwenCloud или с панели оператора (RS-485). Возможность управления ПЧ по интерфейсу RS-485 (Modbus Master).

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления упаковкой

Шкаф автоматического управления на ПР100 – простое решение для автоматизации работы с линиями упаковки и транспортировки. Управление подсчётом, движением и упаковкой продукции– DI/DO на борту. Две модификации: 8/4 или 12/8 DI/DO для групповой упаковки до 8 штук. Стабильная работа линии: ремонтопригодность и надежность по сравнению с релейными схемами. Вывод состояния установки на пульт оператора по RS-485.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления освещением

Шкаф автоматического управления на ПР100 – простое решение для автоматизации внутреннего и наружного освещения. Модификации 8/4 или 12/8 DI/DO для управления группами освещения до 8 штук. Работа по нескольким датчикам освещенности для разных групп освещения. Компактный «автоматный» корпус шириной 5 модулей. Простая интеграция в АСУЗ или систему диспетчеризации- интерфейс RS-485 на борту.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления поддержанием давления

Шкаф автоматического управления на ПР100 – простое решение для автоматизации насосного оборудования. Работа с любыми промышленными датчиками давления 4..20 мА. Универсальность: выбор времени выдержки, любая логика работы насосов.
Работа в неотапливаемых помещениях (-40°). Удаленный контроль в OwenCloud или с панели оператора (RS-485). Возможность управления ПЧ по интерфейсу RS-485 (Modbus Master).

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкаф управления контролем загазованности паркинга

Шкаф автоматического управления на ПР100 – простое решение для автоматизации систем контроля загазованности. Управление ПЧ или передача данных на АРМ оператора (RS-485 на борту с режимом Master). Возможность контроля в нескольких зонах: до 12 входов и до 8 выходов на борту. Гибкая конфигурация системы: дублирование сигналов оповещения или управления на щит управления. Работа в неотапливаемых помещениях (-40°). Компактный «автоматный» корпус шириной 5 модулей.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов

ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.

Стоимость от 16 038 руб.

Шкаф управления, собранный на приборе ПР102 имеет 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень.

Подключаемое оборудование:

• 24 дискретных входов.
• 16 дискретных выходов (э/м реле или транзисторные ключи).
• 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
• 2 универсальных аналоговых выхода: 4…20 мА/0…10 В.

Для шкафов управления отоплением и ГВС:

Для шкафов управления насосными группами:

ПР225 программируемое реле в щитовом исполнении с графическим дисплеем и Ethernet

Для расширения возможностей интерфейса оператора шкафы управления могут быть собраны на ПР225. Это новое программируемое реле в щитовом корпусе с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов-выходов для управления в системах водоснабжения, отопления, кондиционирования, вентиляции, пищевой промышленности и др.

Стоимость от 18 301 руб.

Шкаф управления, собранный на приборе ПР225 имеет графический цветной экран 3,5” позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации. А крепление прибора на дверцу шкафа не требует использования панели оператора.

Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов-выходов с помощью модулей ввода-вывода Мх210, удаленно контролировать и управлять оборудованием с помощью облачного сервиса OwenCloud. В зависимости от модификации у ПР225 предусмотрено до 2-х интерфейсов RS-485. Это позволяет расширить систему с помощью модулей Мх110 для управления исполнительными механизмами или передачи данных на верхний уровень.

HMI: графический экран и кнопки

• Графический цветной экран с диагональную 3,5“, 320×480
• 7 механических кнопок с возможностью пользовательской настройки
• 5 светодиодов: 3 сервисных, 2 пользовательских

Оптимальная комбинация входов-выходов

• 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим
• 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
• 8 дискретных входов (питание =24 В/ ∼220 В)
• 8 дискретных выходов (Э/М реле и транзисторные ключи)

Примеры применения шкафов автоматики с ОВЕН ПР225 в промышленности

Шкафы управления вентиляцией

Шкаф автоматического управления с ОВЕН ПР225 применяется для автоматизации приточных и приточно-вытяжных систем вентиляции. Прибор обеспечивает точное поддержание температуры и влажности за счет управления теплообменниками и группами вентиляторов. Готовые макросы сокращают сроки разработки программы для различных режимов работы (день недели, день/ночь, прогрев и т.д.) и их автоматическую смену. Простая интеграция в SCADA-системы и облачный сервис OwenCloud через Ethernet обеспечивает удаленное управление и мониторинг. Корпус щитового типа позволяет легко изменять параметры системы без необходимости взаимодействия со шкафом управления.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкафы управления автоклавом

Шкаф автоматического управления с ОВЕН ПР225 обеспечивает высокую точность поддержания температуры и давления в автоклавах различных типов и размеров. Интуитивно понятная среда программирования упрощает адаптацию системы под конкретные задачи, а наличие универсальных аналоговых входов и выходов позволяет легко интегрировать прибор в уже существующие установки. Автоматизация на базе ПР225 гарантирует стабильную работу оборудования, снижает необходимость постоянного контроля со стороны человека, включая функции диагностики и удаленного мониторинга для оперативного контроля.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

Шкафы управления температурой, влажностью, вентилятором, ТЭНом, задвижками и клапанами в инкубаторе птицекомплекса

Шкаф автоматического управления с программируемым реле ОВЕН ПР225 идеально подходит для автоматизации малых и средних инкубаторов. Устройство монтируется непосредственно на дверцу шкафа управления, что исключает необходимость дополнительного использования панели оператора. Цветной дисплей с диагональю 3,5” позволяет создавать интуитивно понятный и удобный интерфейс для работы оператора. Интеграция с облачным сервисом OwenCloud обеспечивает удаленный контроль системы, анализ архивных данных и возможность оперативной реакции на отклонения.

Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

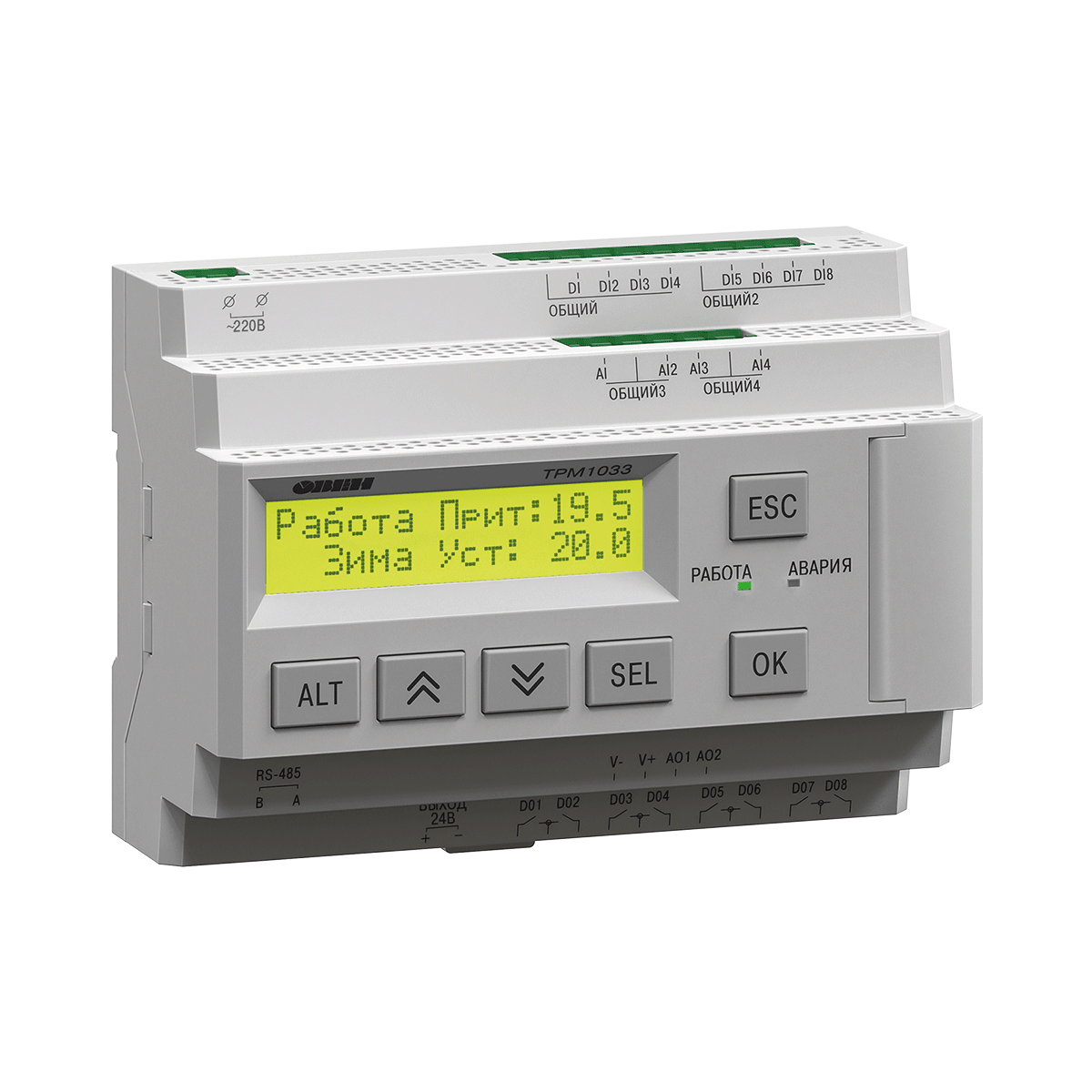

Специальное исполнение: ТРМ1033 контроллер для управления вентиляцией

Шкафы управления вентиляцией могут быть собраны на ТРМ1033. Это контроллер с готовыми алгоритмами для автоматизации вентиляционных систем. Подходит для управления приточными и приточно-вытяжными установками. Автоматика на базе ТРМ1033 позволяет контролировать работу стандартных элементов вентиляции и регулировать температуру воздуха в помещении.

Стоимость 20 070 руб.

Шкафы управления вентиляцией имеют несколько модификаций. Каждая содержит свой встроенный алгоритм и поддерживает работу определенных элементов вентиляции. Разбиение модификаций произведено по следующим элементам:

• Водяной или электрический калорифер нагрева.
• Водяной или фреоновый охладитель.
• Клапан рециркуляции.
• Рекуператор.
• Увлажнитель.
• Резервный вентилятор.

Шкаф управления для системы с водяным нагревателем и резервным вентилятором

Шкаф управления для системы с электрическим нагревателем и резервным вентилятором

Функциональные возможности

Водяной калорифер нагрева:

• Прогрев.
• Контроль обмерзания.
• Плавный выход на уставку температуры притока при запуске системы.
• Защита от превышения температуры обратной воды по погодозависимому графику.
• Контроль работы циркуляционного насоса в контуре теплоносителя.

Электрический калорифер нагрева:

• Поддержка до 3-х ступеней нагрева.
• Защита от перегрева.
• Режим продува.

Воздушный клапан:

• Обогрев.
• Контроль аварии.

Воздушный фильтр:

• Контроль засорения.

Вентилятор:

• Контроль работоспособности
• Учет времени наработки.
• Резервирование.
• Управление преобразователем частоты.

Рекуператор:

• Поддержка работы трех видов рекуператоров: гликолевого, роторного и пластинчатого.
• Прогрев.
• Контроль обмерзания.
• Прогрев воздуха перед рекуператором.
• Контроль аварии.

Рециркуляция:

• Управление клапанами притока, рециркуляции и вытяжки посредством аналогового сигнала.

Компрессорно-конденсаторный блок:

• Управление включением.
• Контроль аварии.

Водяной охладитель:

• Управление приводом клапана в контуре теплоносителя.

Общие функции шкафа управления вентиляцией:

• Работа по расписанию.
• Коррекция уставки притока по температуре в помещении.
• Поддержка дискретного и аналогового управления приводом клапана теплоносителя.
• Ведение журнала аварий с меткой времени.
• Режим экономии энергии в ночное время суток.
• Автоматическая смена сезонов Зима/Лето по уличной температуре.
• Диспетчеризация посредством RS-485.
• Возможность настройки и смены модификации прибора с помощью конфигуратора.
• Поддержка датчиков РТ100, РТ1000, NTC10k и 4…20 мА.
• Совместим с OwenCloud.

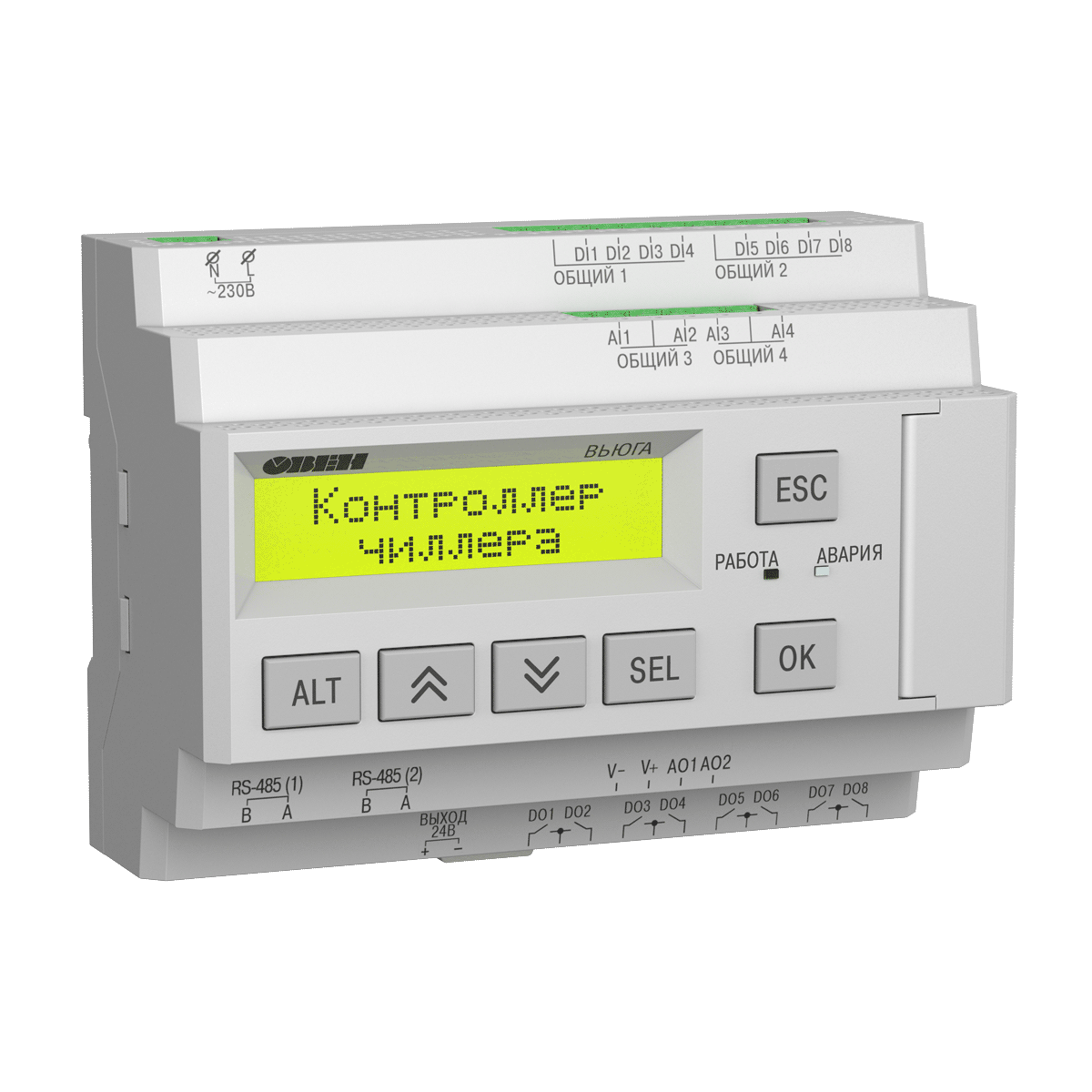

Специальное исполнение: ВЬЮГА-1 контроллер с готовым алгоритмом для управления одноконтурным чиллером

Шкафы управления чиллерами могут быть собраны на ПР ВЬЮГА-1. Это параметрический контроллер для управления одноконтурным чиллером на базе поршневых и спиральных компрессоров.

Стоимость 20 700 руб.

Шкаф управления чиллером регулирует температуру хладоносителя на входе или на выходе испарителя, управляя производительностью холодильных компрессоров и конденсатора. Для безопасной работы чиллера в приборе реализовано несколько функций защит.

Для запуска контроллера не требуется создание логики, его можно гибко настроить под конкретное применение, выбрав нужную конфигурацию исполнительных механизмов.

Функциональные возможности

• Контроль наличия протока, предупреждение обмерзания теплообменника, защиты по давлению всасывания и нагнетания, контроль аварий исполнительных механизмов.
• Равномерное распределение моточасов исполнительных механизмов.
• Блокировка компрессоров и вентиляторов конденсатора на время проведения сервисных работ.
• Ввод параметров с лицевой панели контроллера или через сервисное ПО Owen Configurator с ПК. Для настройки контроллера в Owen Configurator используется готовый шаблон.
• Готовые конфигурации можно сохранить и тиражировать в другие шкафы управления с приборами ВЬЮГА, что удобно использовать для настройки нескольких контроллеров при серийном производстве чиллеров.
• Поддерживает работу: 4 компрессоров, 6 ступеней конденсатора, 2 циркуляционных насосов, соленоида в любых комбинациях на выбор пользователя.
• Управляет чиллером с воздушным охлаждением конденсатора.
• Ведет журнал аварий с метками времени их появления и сброса (до 24 событий).
• Управление исполнительными механизмами: дискретное или плавное.
• Поддерживает датчики: Pt1000, NTC10k, 4…20 мА.
• Входы-выходы: 8 × DI, 4 × AI, 8 × DO (реле), 2 × AO (напряжение).
• Интерфейсы: 2 × RS-485 с открытой картой регистров.

Управление чиллером

Шкаф автоматики регулирует производительность группы компрессоров и ступеней конденсатора для поддержания заданной температуры хладоносителя и управляет насосами циркуляции. В качестве регулируемой величины выбирается температура жидкости в магистрали потребителя либо температура жидкости на входе в теплообменник. В контроллере реализовано несколько способов управления для каждого типа исполнительных механизмов.

До двух насосов циркуляции хладоносителя

Прямой пуск насосов. Частотное управление насосами для точного поддержания давления в магистрали потребителя. В режиме «Внешний контур»: прямой пуск насосов во внешнем и внутреннем контурах.

До четырех компрессоров

Ступенчатое регулирование группы компрессоров одинаковой производительности. Плавное регулирование производительности ведущего компрессора, управляемого преобразователем частоты, с подключением опорных компрессоров. Ступенчатое регулирование группы компрессоров с разгрузочными устройствами одинаковой производительности. Согласованное с запуском компрессоров управление соленоидом.

До шести ступеней конденсатора

Ступенчатое регулирование производительности конденсатора. Плавное регулирование производительности 1-й ступени конденсатора, управляемой преобразователем частоты либо фазорезкой, с подключением дополнительных ступеней одинаковой производительности.

Включение насосов, компрессоров и ступеней конденсатора производится с учетом их времени наработки для выравнивания количества моточасов. Статистика по длительности работы всех исполнительных механизмов доступна в специальном меню.

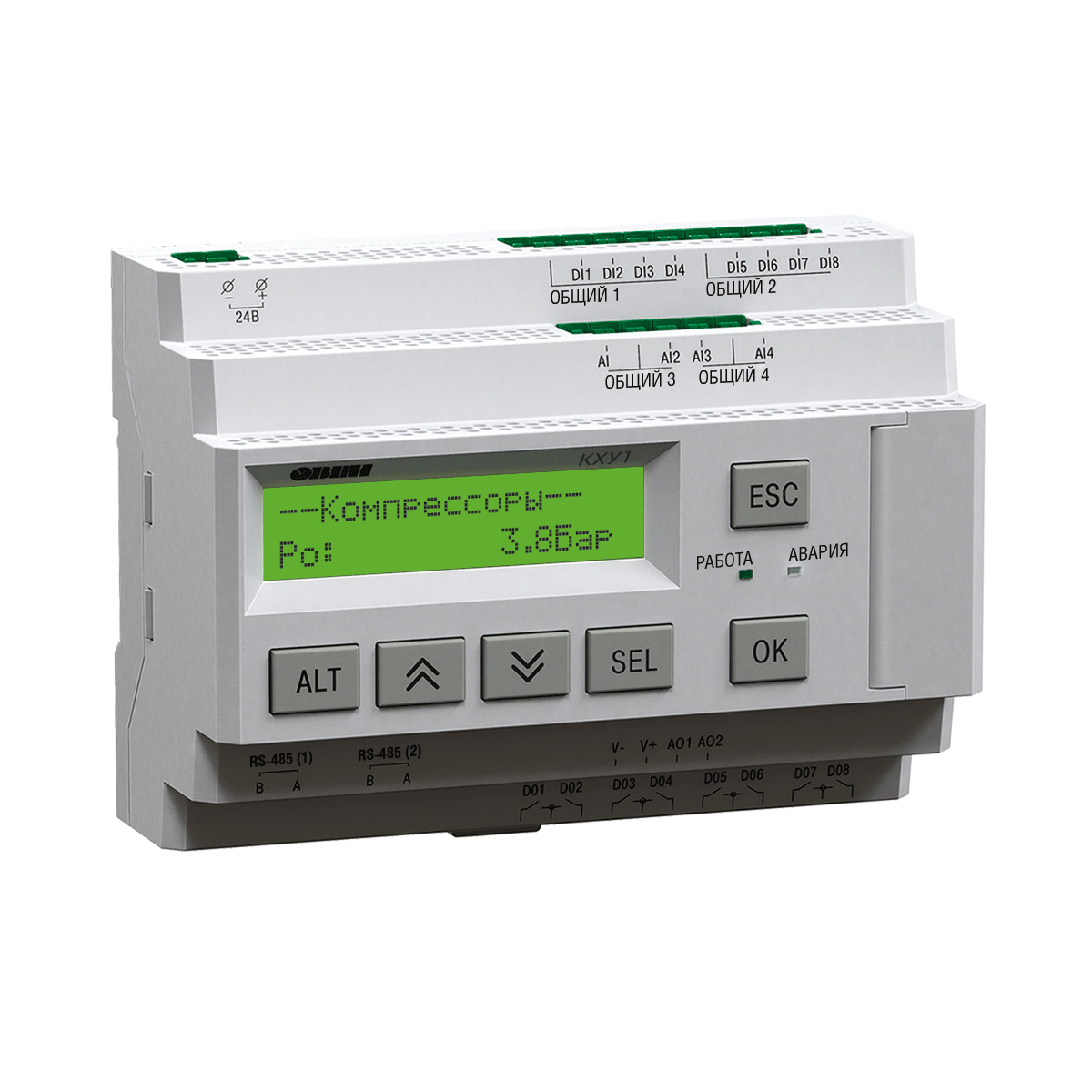

Специальное исполнение: КХУ1 контроллер для управления холодильными установками

Шкафы управления холодильными установками могут быть собраны на ПР КХУ1. КХУ1 – специализированный контроллер для регулирования производительности компрессоров и конденсаторов в составе центральной холодильной машины.

Стоимость 20 700 руб.

Шкаф управления холодильником регулирует давление (или температуру) испарения и конденсации, обеспечивая круговой прогон хладагента. Применяется для автоматизации холодильных агрегатов в ритейле, в химической, фармацевтической, пищевой и перерабатывающей промышленности.

Управление централью

Шкаф управления регулирует производительность группы компрессоров и ступеней конденсатора для поддержания заданных значений давления всасывания и нагнетания. Прибор осуществляет регулирование по датчикам давления или по датчикам температуры хладагента. В контроллере реализованы следующие способы управления исполнительными механизмами.

Компрессоры

• Ступенчатое регулирование для группы компрессоров одинаковой производительности по принципу уставки с нейтральной зоной и учетом таймеров включения/отключения.
• ПИ-регулирование производительности ведущего компрессора, управляемого преобразователем частоты, с подключением опорных компрессоров одинаковой производительности с учетом таймеров включения/отключения.
• Ступенчатое регулирование для группы компрессоров с разгрузочными устройствами одинаковой производительности по принципу уставки с нейтральной зоной и учетом таймеров включения/отключения.

Конденсатор

• Ступенчатое регулирование производительности конденсатора с помощью ПИ-регулятора.
• ПИ-регулирование производительности 1-й ступени конденсатора, управляемой преобразователем частоты либо фазорезкой, с подключением дополнительных ступеней одинаковой производительности.

Чередование исполнительных механизмов

Включение и отключение компрессоров и ступеней конденсатора производится с учетом их времени наработки для выравнивания количества моточасов. При этом контроллер ведёт статистику длительности работы всех компрессоров и ступеней конденсатора.

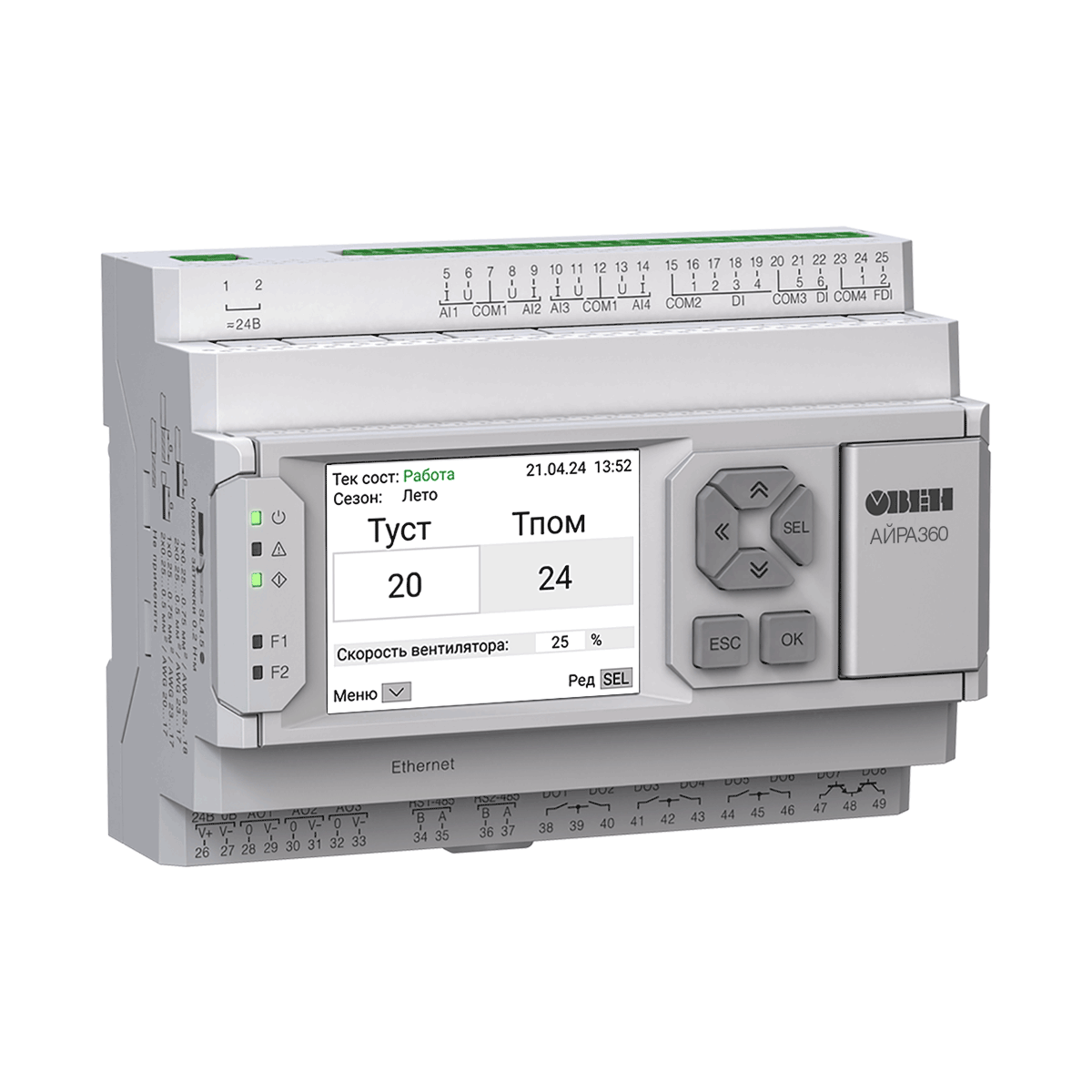

Специальное исполнение: АЙРА360 конфигурируемый контроллер вентиляции

Шкафы управления вентиляцией установками могут быть собраны на ПР АЙРА360. АЙРА360 – современный конфигурируемый контроллер с питанием 24 В для управления приточными и приточно-вытяжными вентиляционными установками любого типа.

Стоимость 29 890 руб.

Состав вентустановки конфигурируется с помощью пошагового Мастера настройки. Задайте общие параметры: тип вентиляционной системы, контроль фильтра, используемые датчики температуры и др. Выберите элементы установки: нагреватели, охладители, рекуператоры, увлажнители, наличие догрева, рециркуляции, воздушных клапанов и других компонентов. В результате получите готовую конфигурацию с полной спецификацией приборов и распиновкой управляющих сигналов.

Интуитивный интерфейс обеспечивает удобство эксплуатации пользователям любого уровня подготовки. На цветном графическом дисплее 2,4″ отображается состояние системы, управление осуществляется с помощью механических кнопок на корпусе контроллера.

Шкаф автоматики регулирует основные параметры воздушной среды: температуру, влажность и скорость потока воздуха. Он идеально подходит для жилых, коммерческих и промышленных объектов благодаря возможности настройки индивидуальных сценариев эксплуатации по графику.

Преимущества:

• Один контроллер для большинства типовых систем вентиляции. Работа с водяными, электрическими и фреоновыми нагревателями и охладителями, а также модулями рекуперации, рециркуляции и увлажнения.
• Без программирования. Все функции уже реализованы в прошивке. Пошаговый Мастер настройки и интуитивное меню позволяют ввести установку в эксплуатацию в течение часа.
• Надежность. Система самодиагностики: контроль состояния всех подключенных устройств и автоматический переход в безопасный режим при сбоях. Аппаратная часть выполнена в промышленном исполнении и рассчитана на длительную работу в сложных условиях.
• Экономия энергии и защита оборудования. Интеллектуальные алгоритмы оптимизируют работу вентиляторов и нагревателей, снижая энергопотребление и продлевая срок службы оборудования. Поддержка управления с помощью частотного преобразователя обеспечивает равномерный износ и плавный запуск вентиляторов.
• Диспетчеризация и удаленный контроль. Интерфейсы RS-485 и Ethernet для интеграции в SCADA-системы, OPC-серверы и другие решения диспетчеризации. Благодаря встроенному Ethernet-порту контроллер напрямую подключается к облачному сервису OwenCloud без шлюза и модулей.
• Расширение функционала системы. Поддержка модулей расширения для подключения дополнительных входов и выходов. Конфигурация оборудования задается с ПК через Owen Configurator и может быть быстро изменена при модернизации системы.
• Современный интерфейс. Цветной графический дисплей 320×240 пикселей с удобным управлением и визуализацией режимов работы. Отображение текущих параметров, аварий и состояния системы в реальном времени.
• Российское производство. Разработка и производство полностью локализованы в России. Контроллер совместим с другими устройствами ОВЕН, имеет гарантию 2 года и полную техническую и сервисную поддержку.

Основные функции:

• Управление системой вентиляции с погодозависимым регулированием. Контроль и поддержание температуры воздуха в помещении и в приточном канале. Поддержание заданной температуры обратной воды при работе с водяным калорифером нагрева. Автоматическое определение сезона (зима/лето) по температуре наружного воздуха. Управление всеми элементами системы: вентиляторами, нагревателями (водяными и электрическими), охладителями, заслонками, клапанами. Контроль исправности подключенного оборудования и переход в аварийный режим при неисправности.
• Вентиляторы. Возможность выбора режима работы: основной, резервный или отключенный. Автоматическое переключение на резервный вентилятор при отказе основного. Управление частотным преобразователем вентилятора по сигналу 0…10 В. Поддержка управления скоростью вентилятора вручную или по расписанию (10–100 % производительности).
• Нагрев и охлаждение. Поддержка работы с водяным и электрическим калориферами. Регулирование мощности нагрева по ПИ-закону с защитой от частого включения ступеней. Автоматическая продувка нагревателя при переходе в дежурный режим. Работа с охладителями (фреоновыми или водяными) в режимах: плавное управление, двухступенчатое, одноступенчатое.
• Рециркуляция и заслонки. Поддержка управления рециркуляцией по датчику температуры помещения или без него. Гибкая логика работы в зависимости от наружной температуры и уставок притока. Управление воздушными клапанами (ВК) с автоматическим переключением при аварии вентиляторов.
• Безопасность и диагностика. Система защиты от перегрева, переохлаждения и обрыва датчиков. Контроль состояния оборудования и сигнализация аварийных ситуаций. Защита от неправильной конфигурации и некорректных уставок. Возможность отображения аварийных сообщений на встроенном экране и в интерфейсе конфигуратора.
• Дополнительные возможности. Поддержка подключения модулей расширения ПРМ-1, ПРМ-2, Мх110 для увеличения количества входов и выходов. Питание 24 В, интерфейсы связи RS-485 (Modbus RTU) и Ethernet (Modbus TCP). Благодаря наличию Ethernet на борту контроллера, устройство может подключаться напрямую к OwenCloud без необходимости применения дополнительного оборудования. Встроенный цветной дисплей для настройки и визуализации параметров. Работа в составе комплексных систем автоматики с другими устройствами ОВЕН.

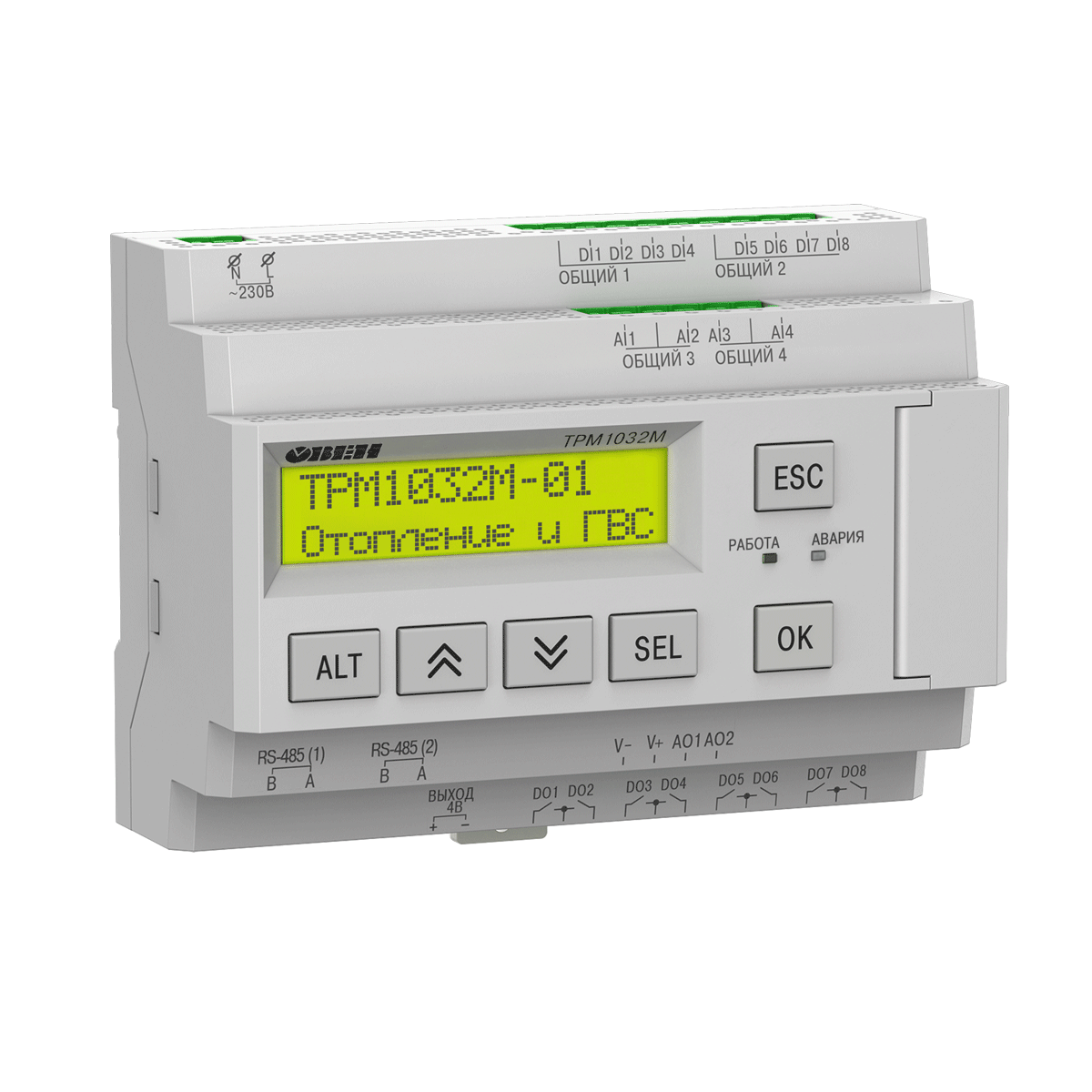

Специальное исполнение: ТРМ1032М Контроллер для отопления и ГВС

Шкафы управления отоплением и ГВС могут быть собраны на ТРМ1032. ТРМ1032М – контроллер с готовыми алгоритмами для регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных.

Стоимость от 21 961 руб.

Поддерживает управление от 1 до 15 контуров потребителей в зависимых и независимых системах. Контроллер отопления и ГВС регулирует температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление в системе отопления, управляя контурами подпитки, защищает обратный теплоноситель от превышения температуры.

График уставки

Для регулирования отопительных контуров шкаф управления осуществляет вычисление уставки по заданному пользователем отопительному графику. Это позволяет поддерживать комфортную температуру в помещениях при изменении температуры наружного воздуха, соблюдая баланс между поступающим и уходящим теплом. В случае обрыва или поломки уличного датчика контроллер вычислит уставку отопления, исходя из среднесуточной уличной температуры, и продолжит регулирование. График уставки можно отключить и регулировать температуру в контуре по фиксированному значению.

Защита обратки

Шкаф управления регулирует температуру обратного теплоносителя в соответствии с графиком, заданным пользователем в настройках прибора. Поддержание температуры обратной сетевой воды позволяет избежать штрафных санкций от теплоснабжающей организации.

Тип систем

Шкаф управления поддерживает управление независимыми системами теплоснабжения через теплообменник (алгоритмы 11 и 01) и зависимыми системами через гидрострелку (алгоритмы 12 и 02). Благодаря возможности включения контроллеров в распределенную сеть управления, объединив их между собой по RS-485, достигается возможность регулирования до 10 независимых контуров и до 15 зависимых.

Циркуляция

Шкаф управления управляет двумя насосными циркуляционными группами, каждая из которых состоит из двух насосов, обеспечивающих циркуляцию воды в контуре. Работоспособность насосов контролируется по реле перепада давления. Прибор оснащен контролем запуска и останова насосов по защитным входам с НЗ контактом. Для увеличения срока службы насосов предусмотрено выравнивание наработки между ними за счет поочередного включения, а также функция аварийного ввода резерва.

Экономия

Шкаф управления позволяет снизить расход энергии в дневное и ночное время, а также в выходные дни. Кроме того, для избежания провалов температуры в период большого утреннего водоразбора по окончанию ночного периода ТРМ1032М активирует режим работы на повышенной уставке для быстрого прогрева контура. Временные промежутки дня и ночи пользователь устанавливает самостоятельно.

Подпитка

Для поддержания давления в системе отопления шкаф автоматики управляет двумя подпиточными насосами и клапаном подпитки. Работа подпитки осуществляется по дискретному или аналоговому датчику давления. Также в ТРМ1032М реализована функция контроля протечки в контуре отопления по времени работы подпитки или по датчику LS. Контроль работы насосов осуществляется по защитным входам с НЗ контактами.

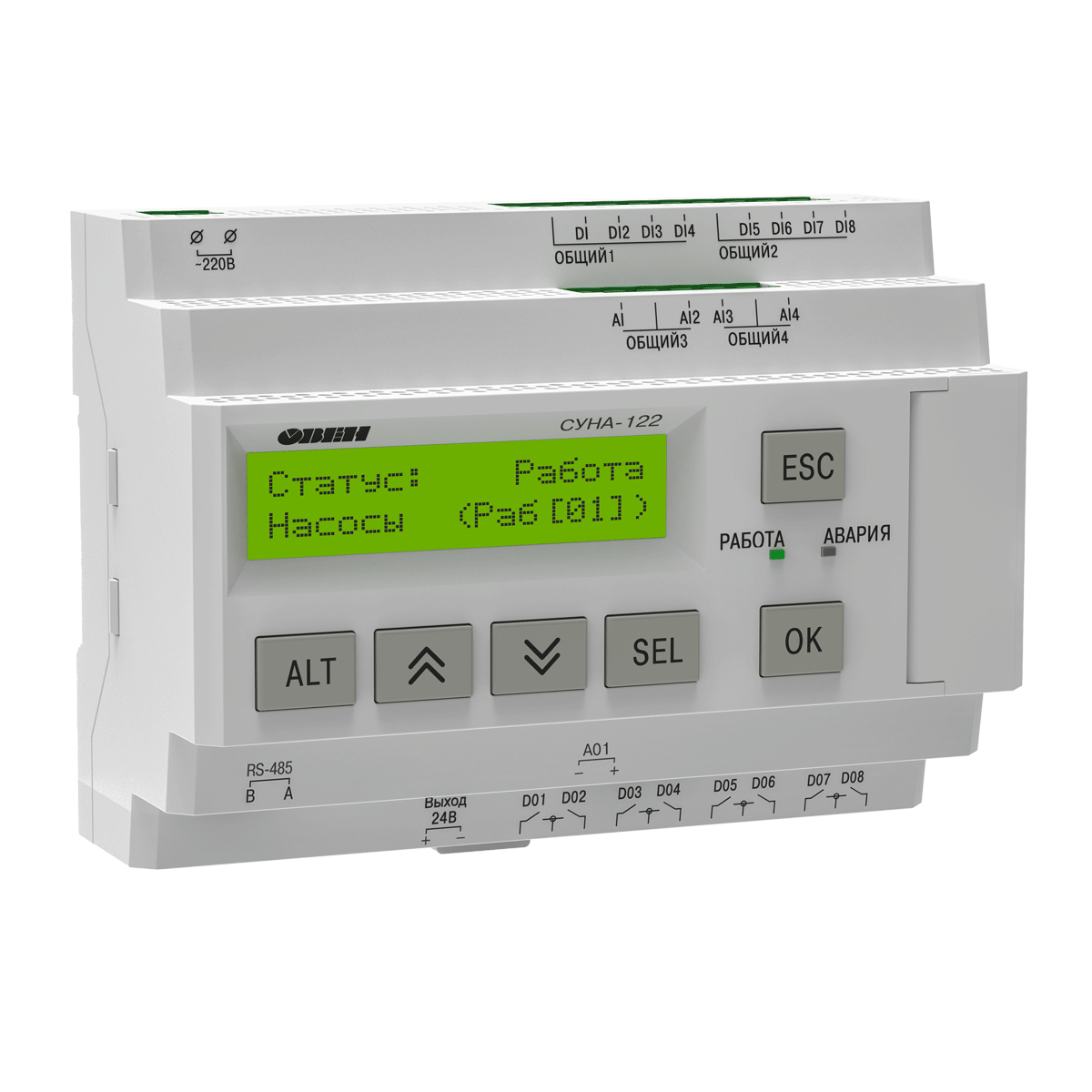

Специальное исполнение: СУНА-122 контроллер для каскадного управления насосами совместно с преобразователем частоты

Шкафы управления насосами могут быть собраны на СУНА-121 и СУНА-122. СУНА-122 — контроллер с готовыми алгоритмами для управления насосными группами совместно с частотным преобразователем. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.

Стоимость 18 416 руб.

Применение каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:

• осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке;
• снизить затраты на потребление электроэнергии;
• обеспечить точное поддержание заданного давления и равномерный износ насосов;
• защитить все насосы системы от аварийных ситуаций;
• сэкономить на покупке и установке частотных преобразователей для ведомых двигателей.

Частотное управление насосами для регулирования давления

Частотное управление насосами позволяет обеспечить точное поддержание заданного давления в системе. Алгоритмы ориентируются на показания аналоговых датчиков давления.

Частотное управление насосами для регулирования уровня

Управление насосами совместно с преобразователем частоты позволяет обеспечить точное поддержание заданного уровня в системе. Работа алгоритма осуществляется по одному аналоговому и двум дискретным датчикам уровня.

Контроль перепада давления на насосах

Шкафы автоматики на СУНА-122 контролирует работоспособность каждого насоса по датчику перепада давления. Для защиты насосов СУНА-122 контролирует наличие воды в системе по датчику сухого хода. Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-122 включает в работу резервный насос.

Аварийная стратегия

В контроллеры шкафов автоматики на СУНА-122 заложен алгоритм аварийной стратегии. Выход из строя частотного преобразователя не приведет к остановке системы, контроллер зафиксирует аварию, но продолжит работу за счет насосов работающих от сети.

Специальное исполнение: КТР-121 контроллер для автоматического управления котельной

Шкафы управления котельными могут быть собраны на КТР-121. КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП.
Блок автоматического управления котельной КТР-121 включен в реестр Минпромторга России. Реестровая запись №10714252, срок действия до 25.09.2030

Стоимость от 24 400 руб.

Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:

• КТР-121.01 – автоматика котла.
• КТР-121.02 – автоматика котельной.
• КТР-121.03 – автоматика отопления и ГВС.

Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.
