Шкафы управления — ОВЕН ПР100/102 — без панели оператора
Компания РИТМ занимается производством шкафов автоматического управления на базе компактных программируемых реле без дисплея ОВЕН ПР100 и ПР102.
ОВЕН ПР100 – компактное программируемое реле для локальных систем автоматизации. Шкафы автоматики на базе ПР100 предназначены для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.
ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.
Стоимость от 8 564 руб.
Написание алгоритма осуществляется с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля miniUSB. Разработка и отладка программного обеспечения входит в стоимость и комплект поставки шкафа управления.
Получить консультацию

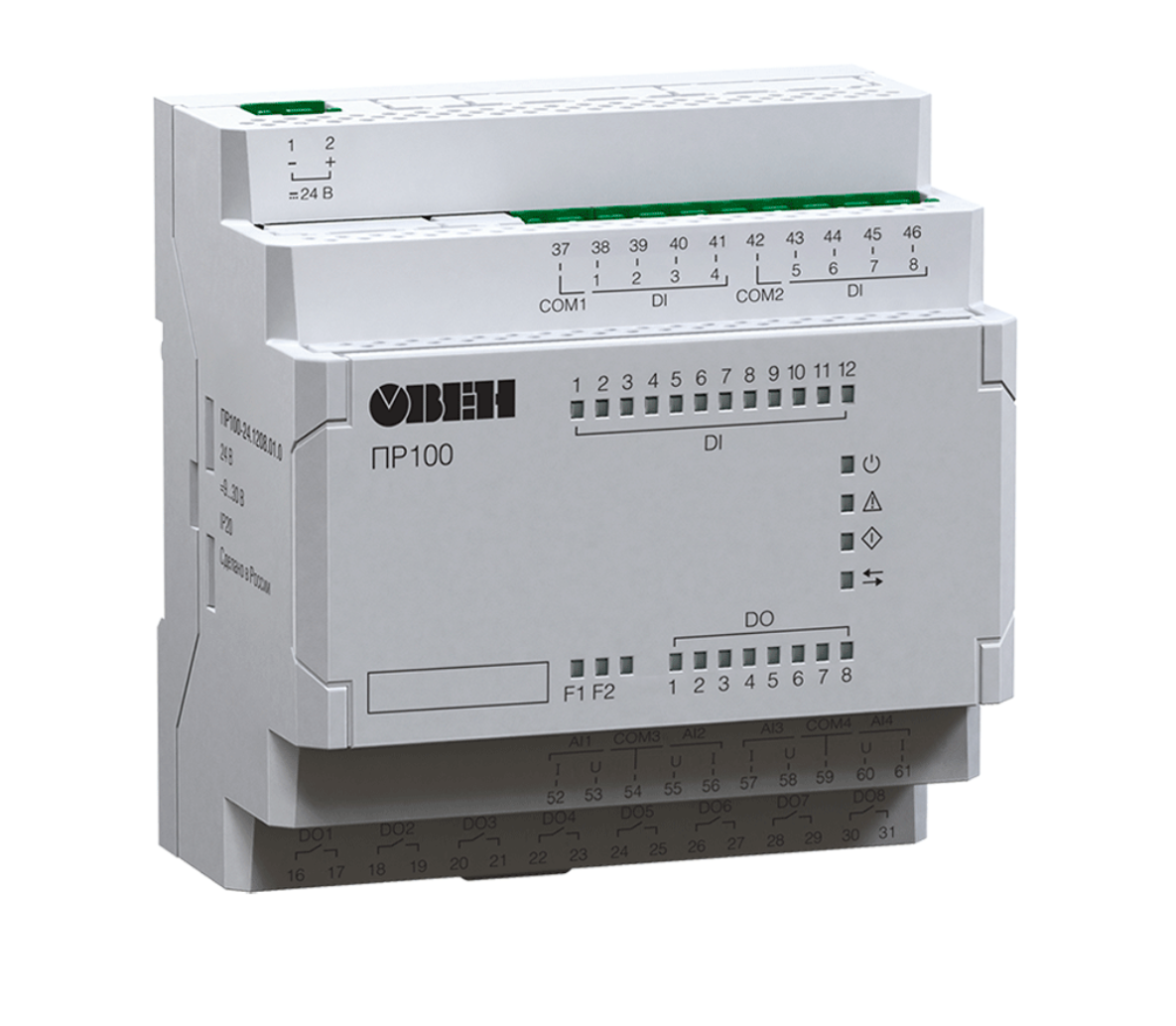

ПР100 компактное программируемое реле для локальных систем автоматизации
Шкаф управления, собранный на приборе ПР100 имеет аналоговые и дискретные входы, а также дискретные выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB
Алгоритм работы ПР100 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы. Разработка и пуско-наладка программного обеспечения включены в стоимость готового шкафа автоматического управления.
Примеры применения шкафов автоматики с ОВЕН ПР100 в промышленности

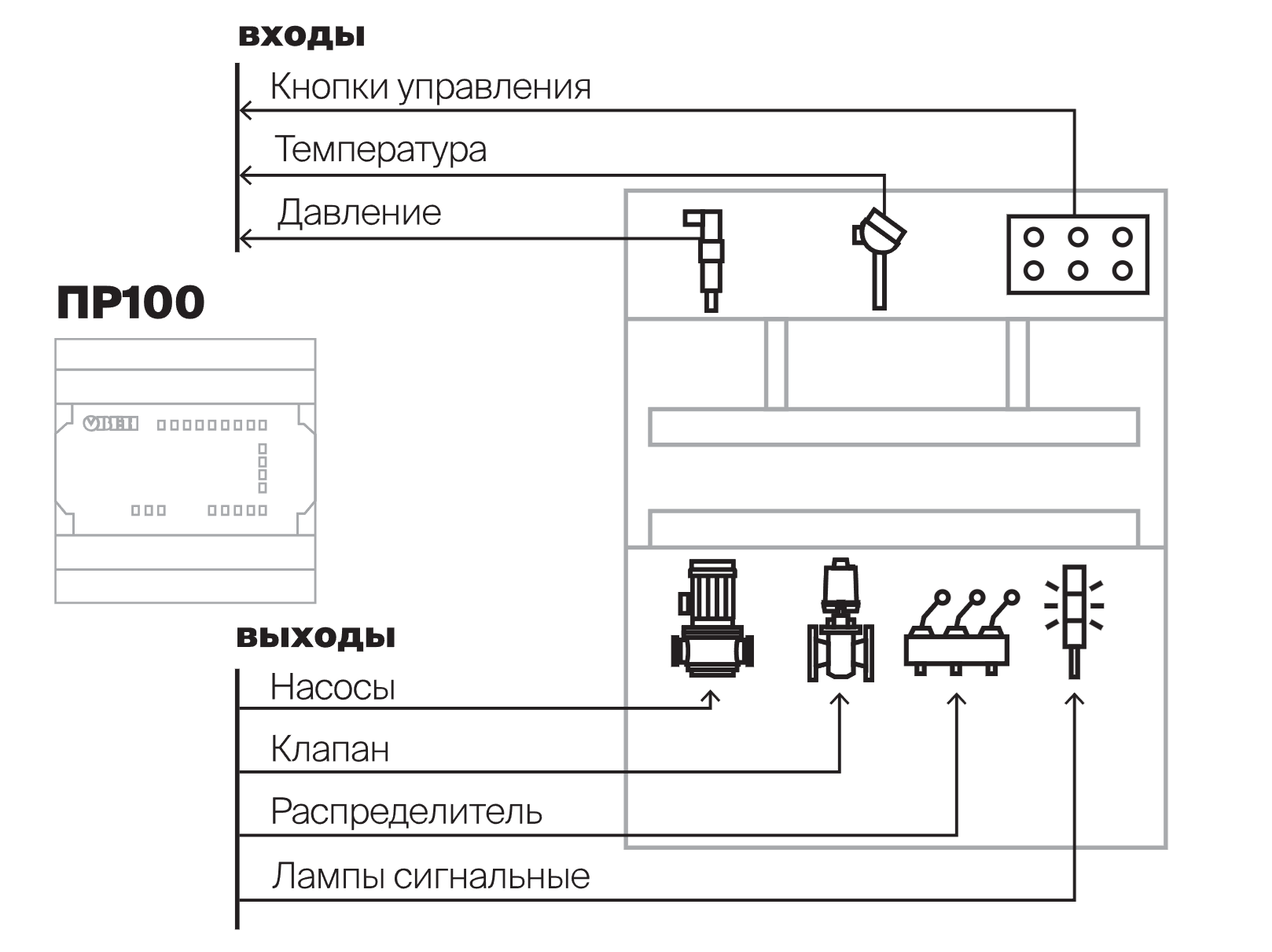

Шкаф управления прессом для переработки макулатуры
Шкаф автоматического управления с ОВЕН ПР100 — оптимальное и лаконичное решение для автоматизации пресса для переработки отходов. Подойдет для автоматизации как прессов, где необходимо контролировать температуру и давление, так и для самых простых установок, в которых управление обеспечивается по дискретным сигналам.
Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

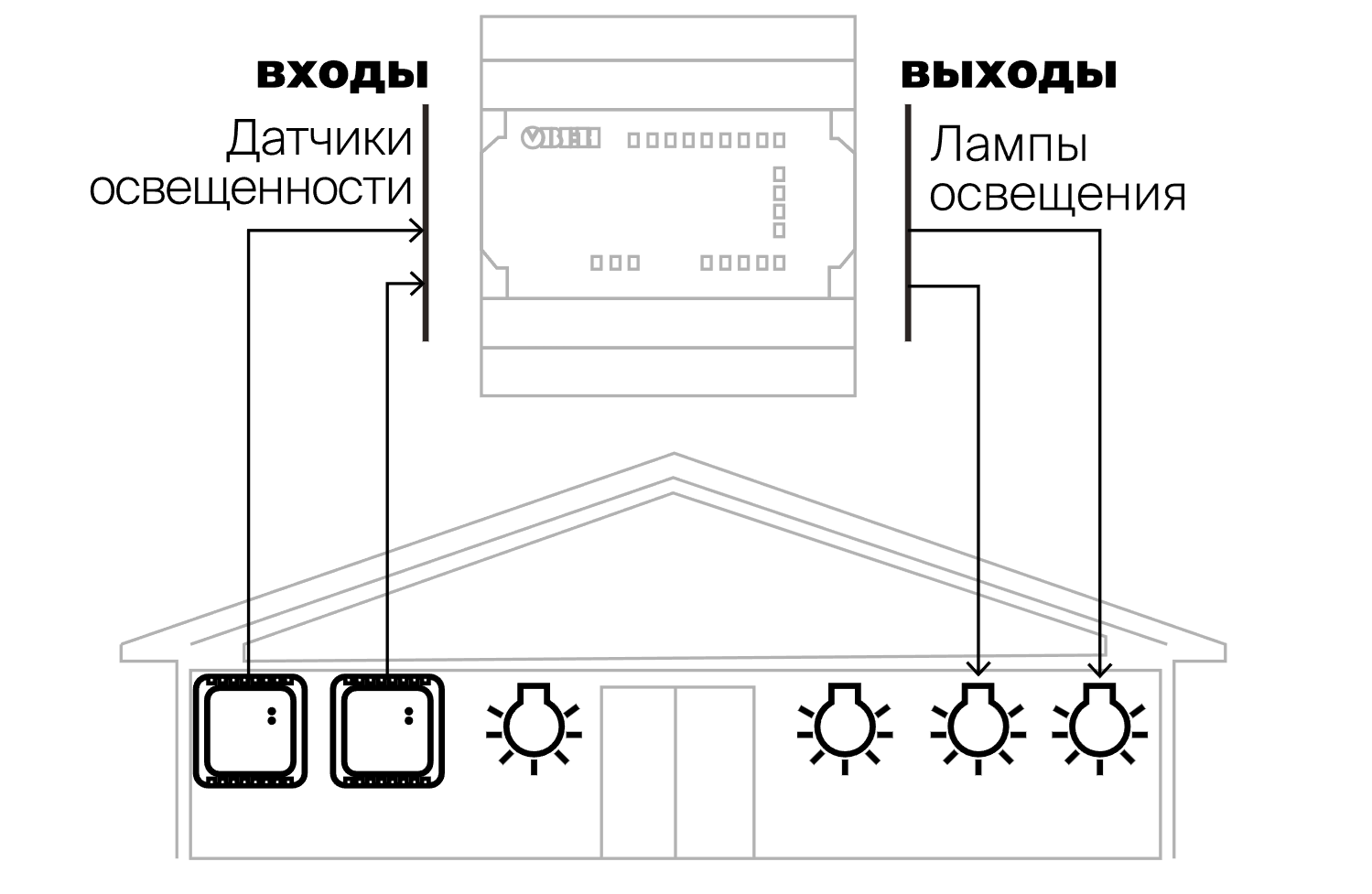

Шкаф управления освещением на птицеферме
Шкаф автоматического управления с встроенными в ОВЕН ПР100 часами реального времени позволяют управлять освещением в зависимости от возраста и вида птицы. Наличие интерфейса RS-485 позволяет включать прибор в распределенную систему управления.
Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.
Шкаф управления механическим обвалочным прессом
Шкаф автоматического управления на ПР100 – простое решение для автоматизации обвалочного пресса. Благодаря наличию аналоговых входов позволяет контролировать температурный режим и давление в зоне прессования, что обеспечивает корректную работу установки. Благодаря наличию интерфейса RS-485 возможно управлять частотным преобразователем или осуществлять диспетчеризацию технического процесса. от возраста и вида птицы. Наличие интерфейса RS-485 позволяет включать прибор в распределенную систему управления.
Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

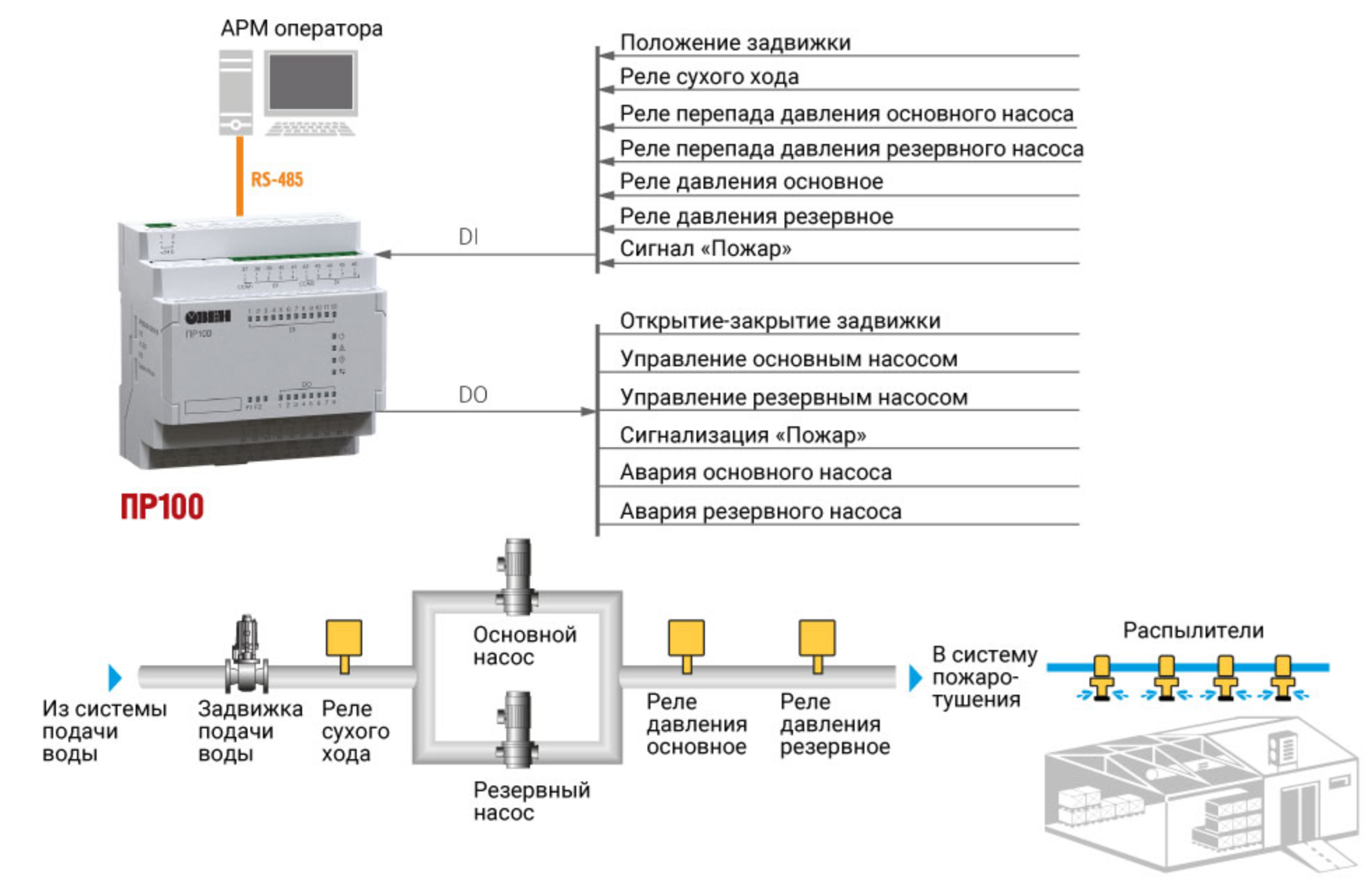

Шкаф управления насосами пожаротушения
Шкаф автоматического управления на ПР100 – простое решение для автоматизации пожарных насосов. Универсальные входы: работа с реле (DI) или преобразователями давления (AI). Передача данных на АРМ оператора (RS-485 на борту). Универсальность: выбор времени выдержки, любая логика работы насосов. Работа в неотапливаемых помещениях (-40 °С). Возможность добавления жокей-насоса или других дополнительных сигналов: до 20 каналов ввода/вывода на борту.
Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

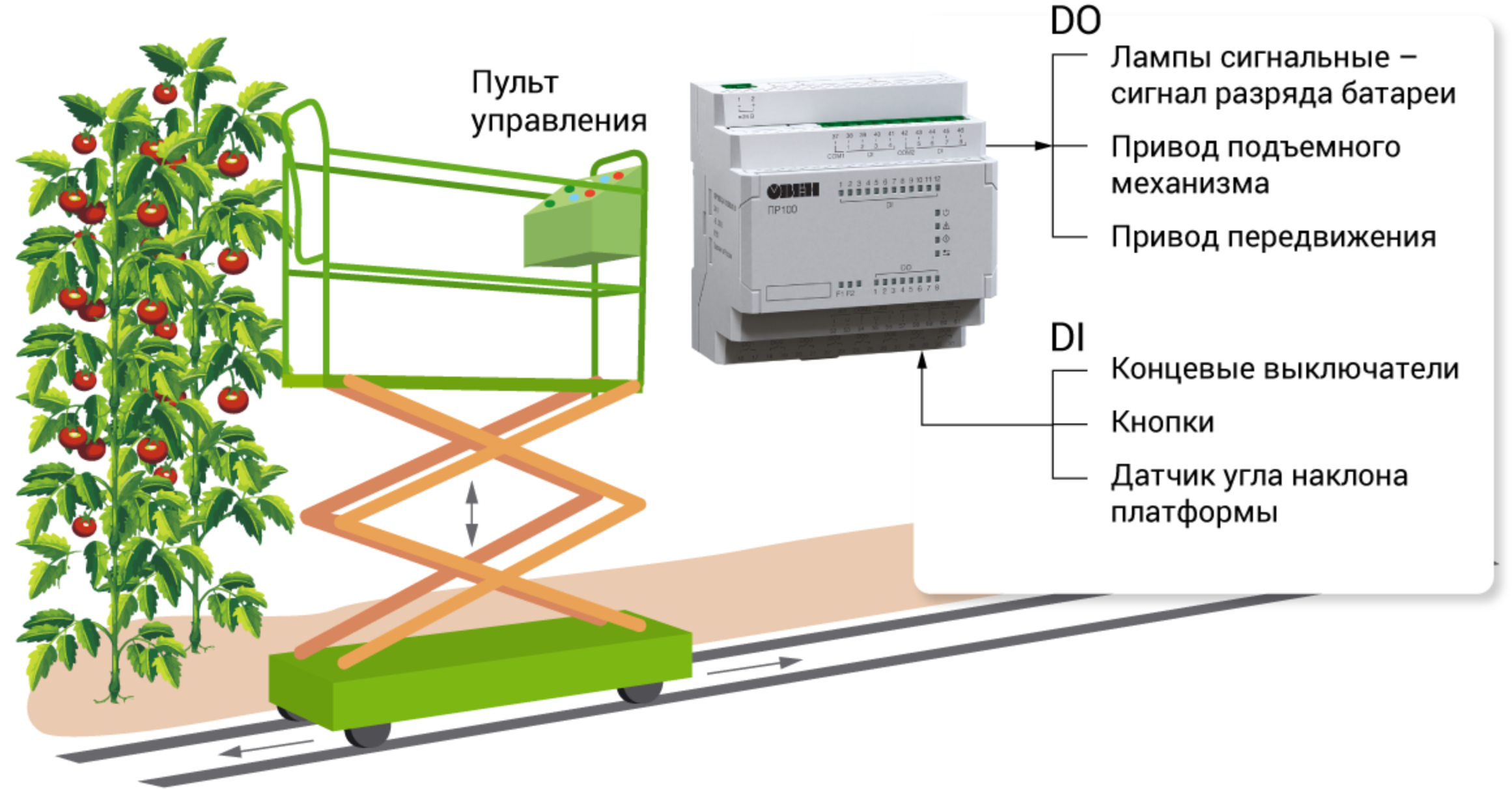

Шкаф управления подъемным оборудованием
Шкаф автоматического управления на ПР100 – простое решение для автоматизации подъемного оборудования. Две модификации: 8/4 или 12/8 DI/DO для разных подъемников. Установка на мобильных платформах: питание =(9..30) В. Работа в неотапливаемых помещениях (-40°) и теплицах (+55°). Программа за 1 день — простая среда с готовыми функциональными блоками.
Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

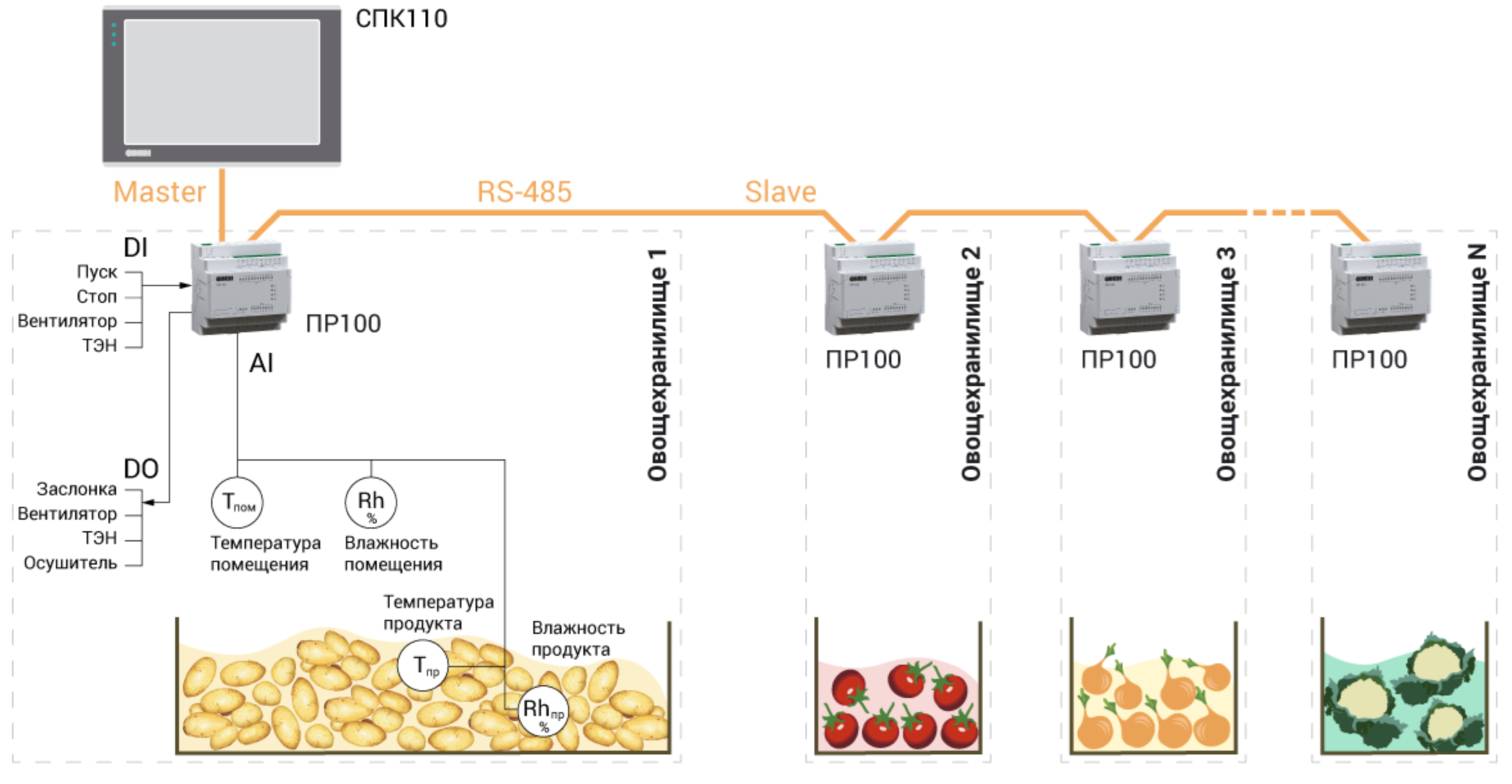

Шкаф управления поддержанием микроклимата в овощехранилище
Шкаф автоматического управления на ПР100 – простое решение для автоматизации микроклимата для агропромышленного комплекса. Работа с датчиками температуры и влажности: поддержка сигналов 4..20 мА/0..10 В. Экономия на кабельной продукции: распределенная система по интерфейсу RS-485. Управление вентиляцией, обогревом и осушением для хранения в зимний период. Диспетчеризация системы на панели или в облачном сервисе OwenCloud. Возможность установки в уличных шкафах управления (-40°…+55°).
Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

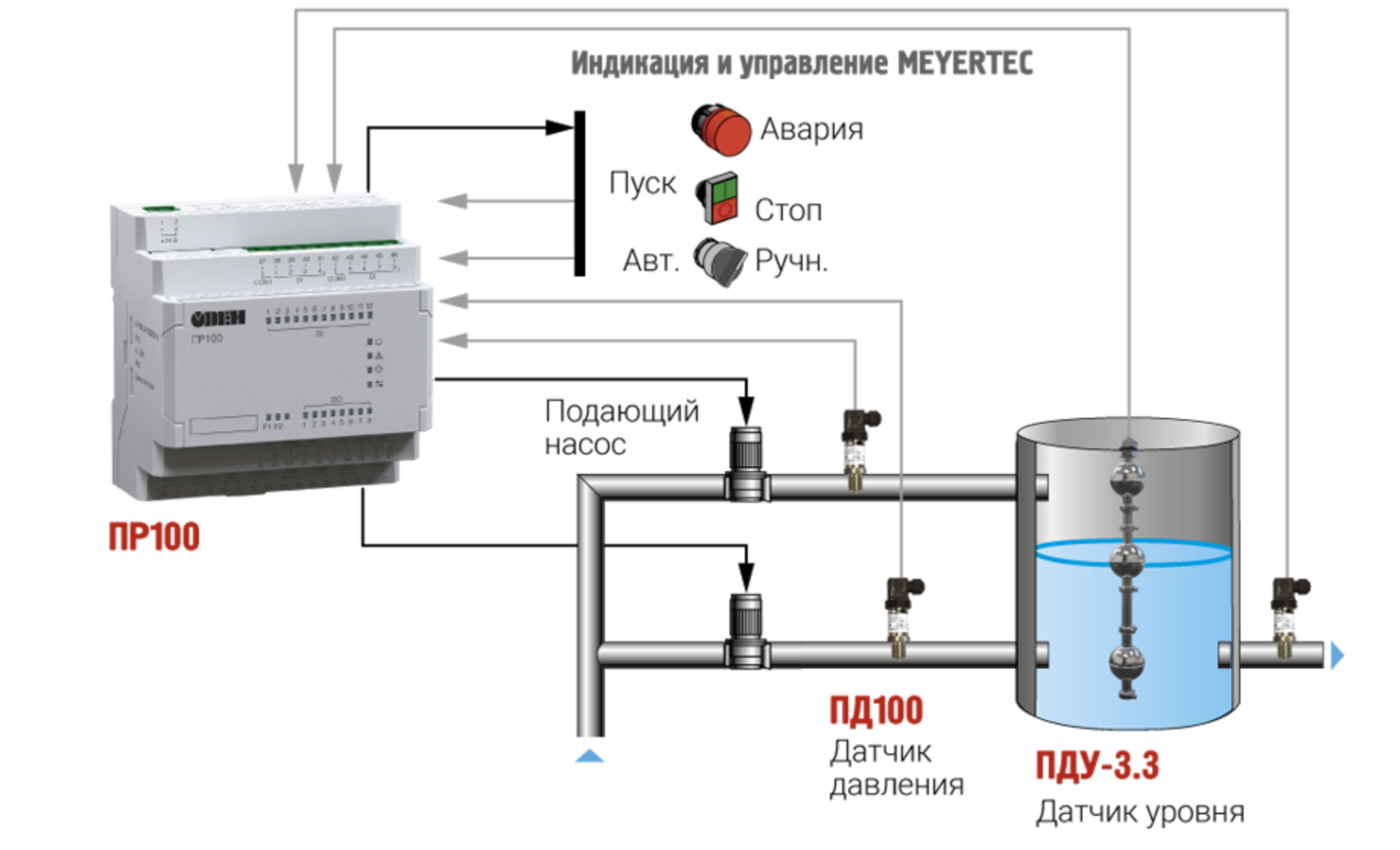

Шкаф управления поддержанием уровня жидкости в емкости
Шкаф автоматического управления на ПР100 – простое решение для автоматизации работы с водой и жидкими продуктами. Работа по датчикам давления (4..20 мА) или сигнализаторам уровня. Универсальность: выбор времени выдержки, любая логика работы насосов. Работа в необслуживаемых помещениях (-40°). Удаленный контроль в OwenCloud или с панели оператора (RS-485). Возможность управления ПЧ по интерфейсу RS-485 (Modbus Master).
Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

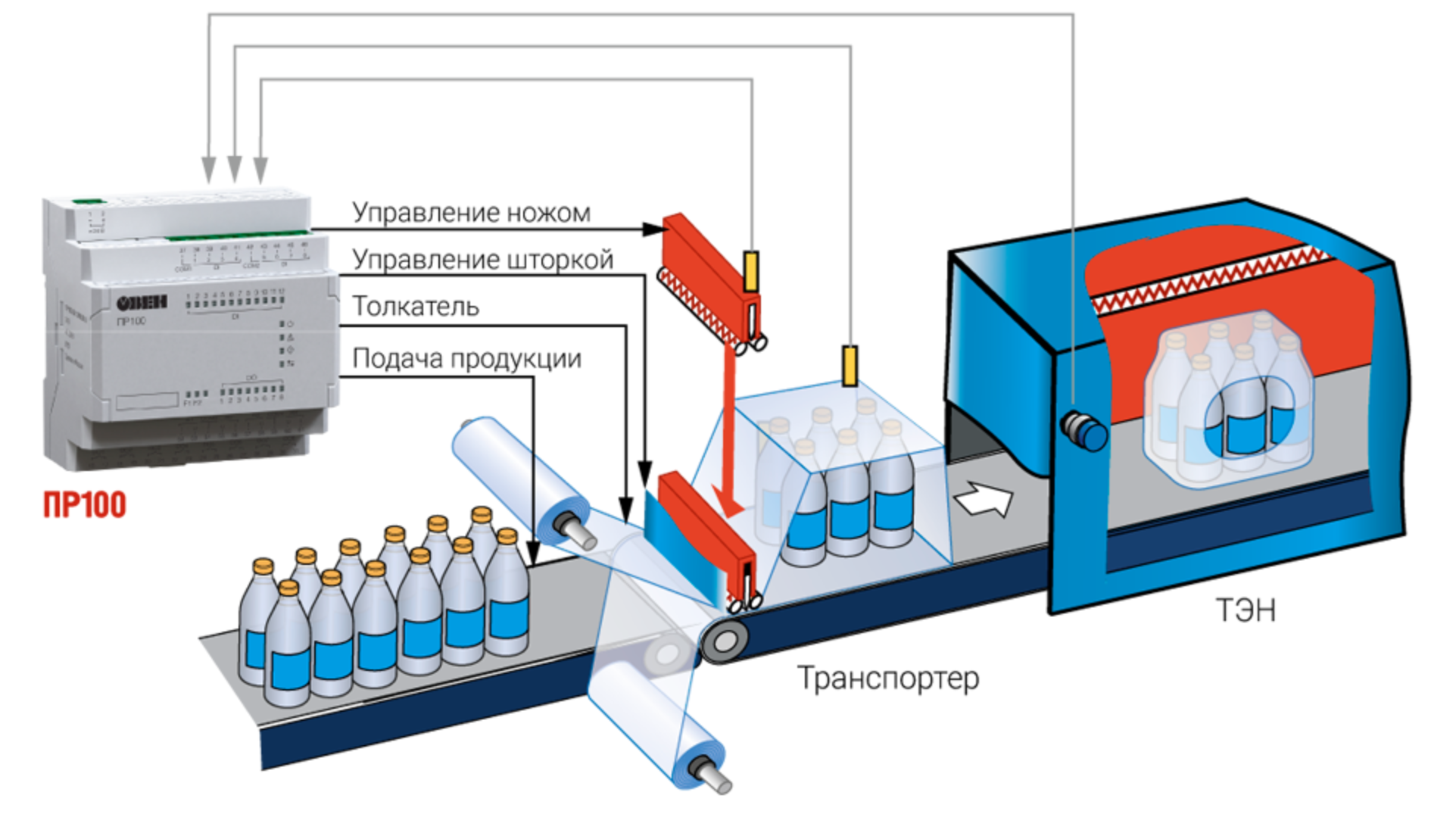

Шкаф управления упаковкой
Шкаф автоматического управления на ПР100 – простое решение для автоматизации работы с линиями упаковки и транспортировки. Управление подсчётом, движением и упаковкой продукции– DI/DO на борту. Две модификации: 8/4 или 12/8 DI/DO для групповой упаковки до 8 штук. Стабильная работа линии: ремонтопригодность и надежность по сравнению с релейными схемами. Вывод состояния установки на пульт оператора по RS-485.
Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

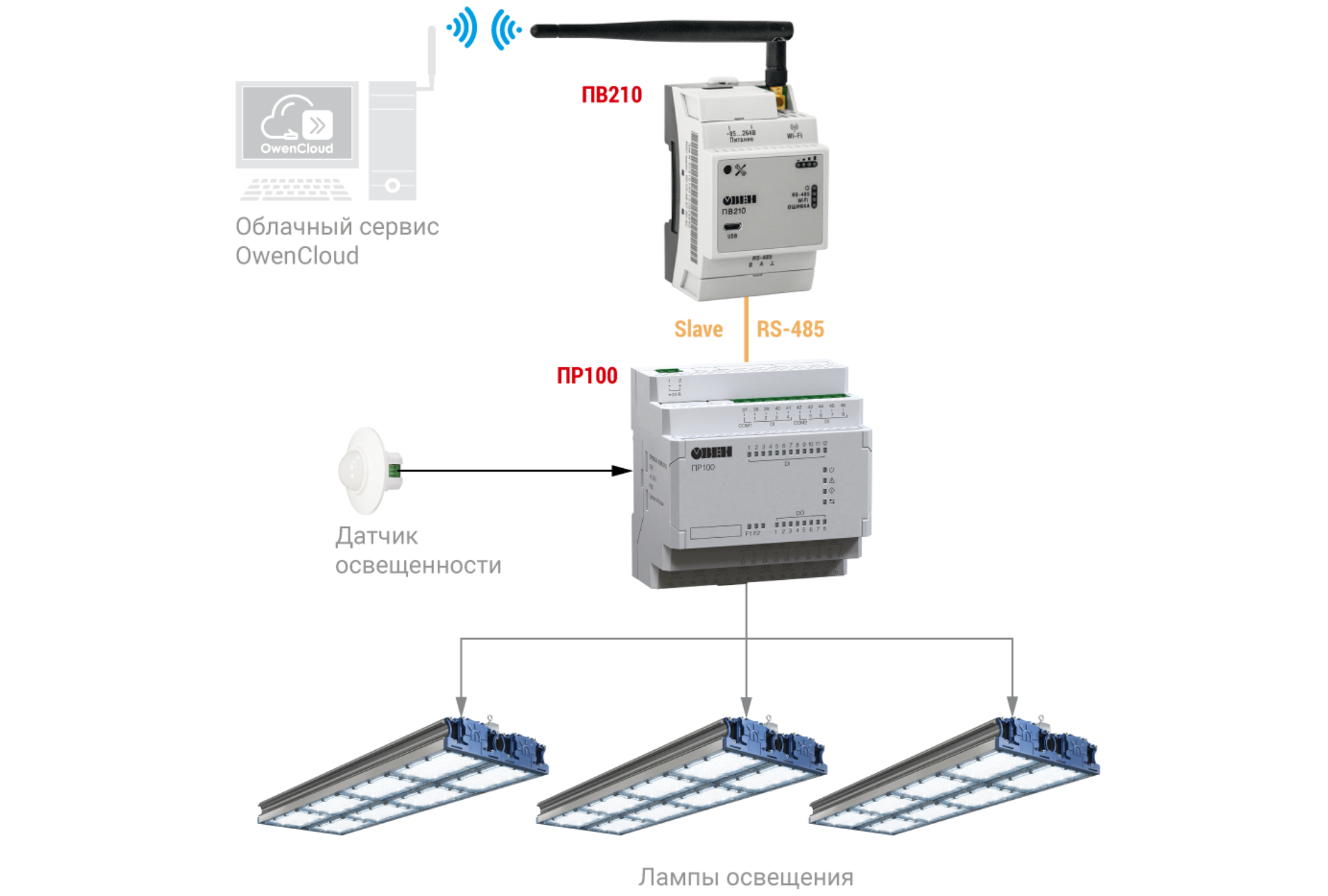

Шкаф управления освещением
Шкаф автоматического управления на ПР100 – простое решение для автоматизации внутреннего и наружного освещения. Модификации 8/4 или 12/8 DI/DO для управления группами освещения до 8 штук. Работа по нескольким датчикам освещенности для разных групп освещения. Компактный «автоматный» корпус шириной 5 модулей. Простая интеграция в АСУЗ или систему диспетчеризации- интерфейс RS-485 на борту.
Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

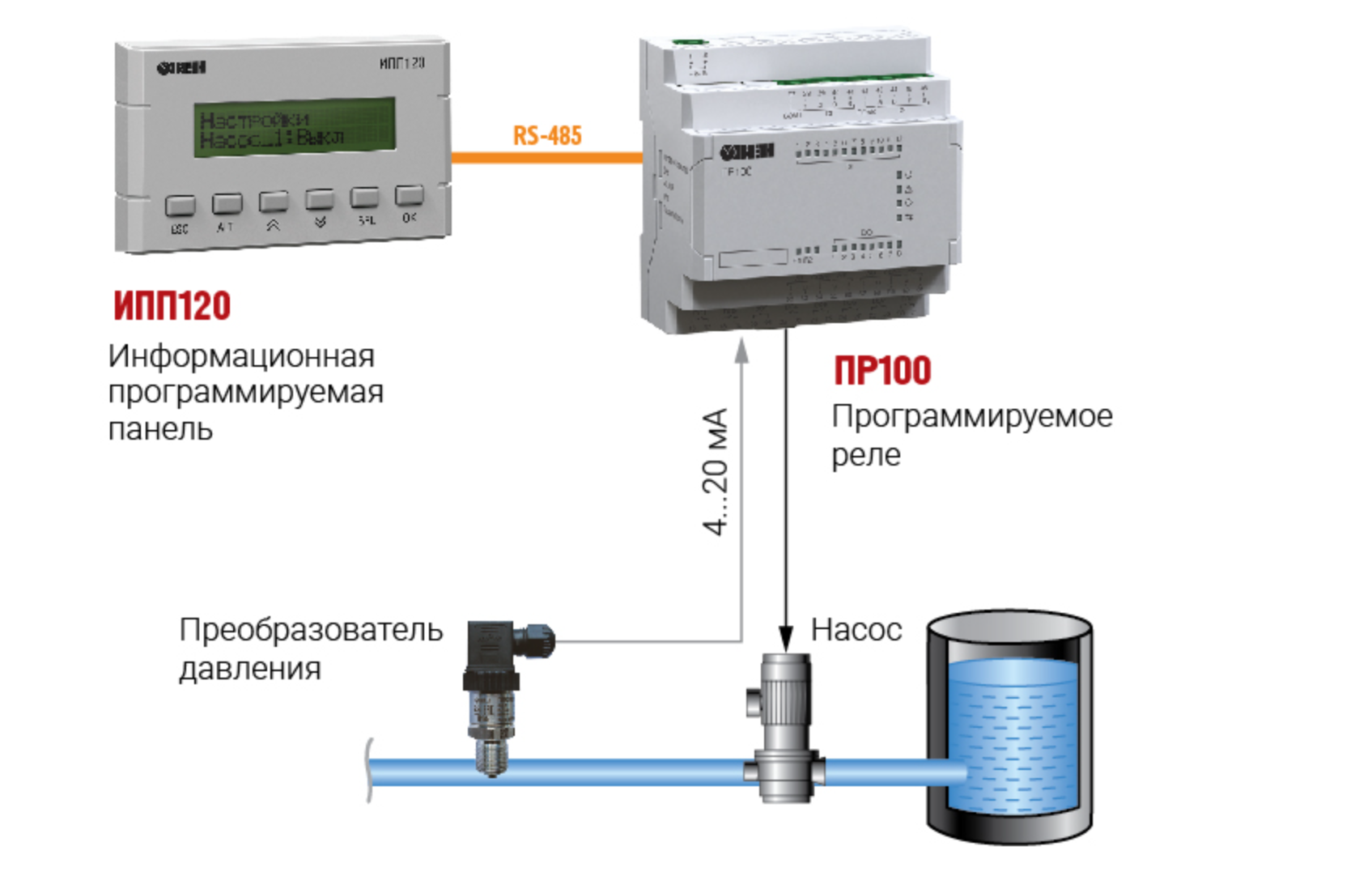

Шкаф управления поддержанием давления
Шкаф автоматического управления на ПР100 – простое решение для автоматизации насосного оборудования. Работа с любыми промышленными датчиками давления 4..20 мА. Универсальность: выбор времени выдержки, любая логика работы насосов.
Работа в неотапливаемых помещениях (-40°). Удаленный контроль в OwenCloud или с панели оператора (RS-485). Возможность управления ПЧ по интерфейсу RS-485 (Modbus Master).
Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

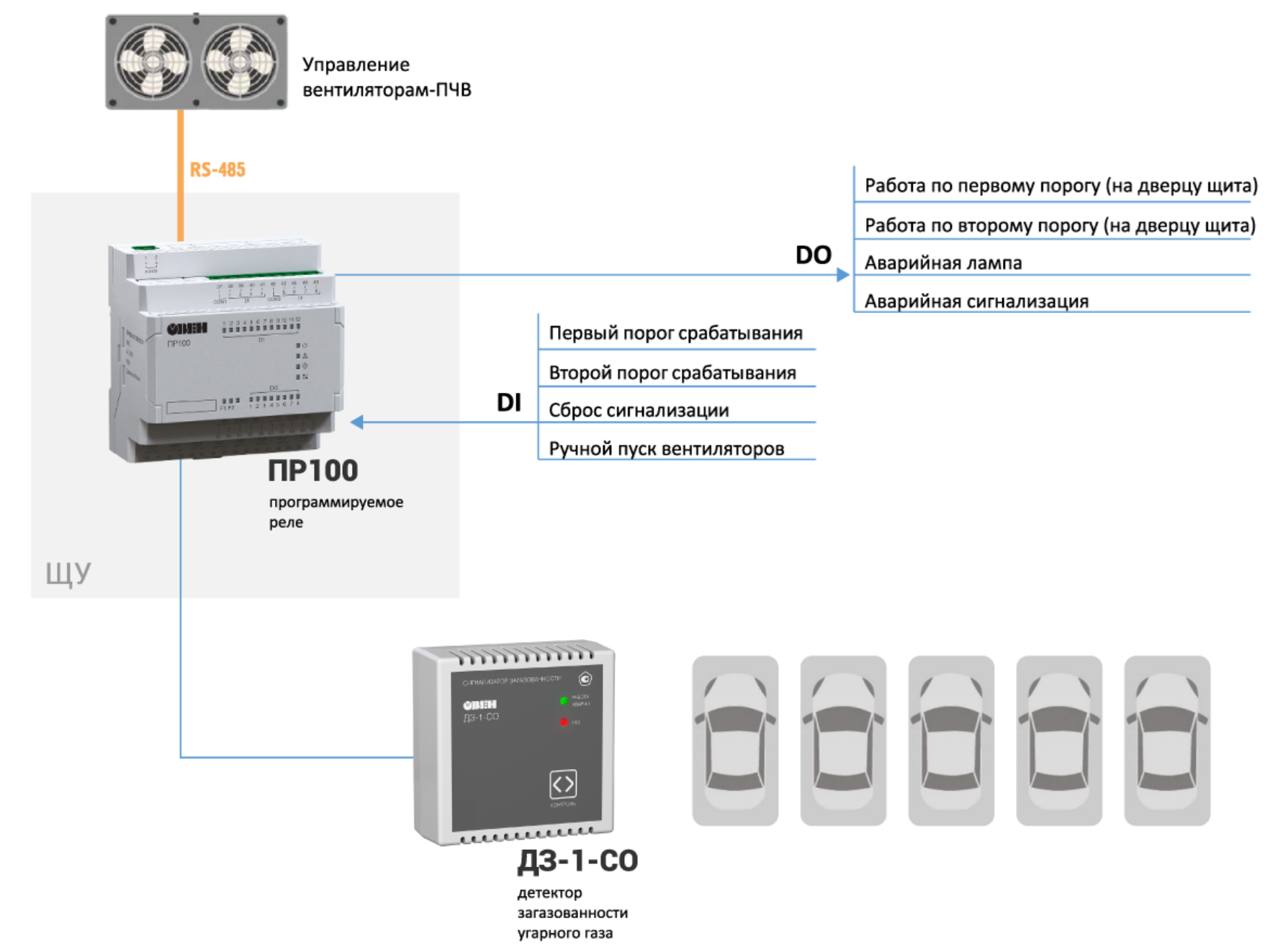

Шкаф управления контролем загазованности паркинга
Шкаф автоматического управления на ПР100 – простое решение для автоматизации систем контроля загазованности. Управление ПЧ или передача данных на АРМ оператора (RS-485 на борту с режимом Master). Возможность контроля в нескольких зонах: до 12 входов и до 8 выходов на борту. Гибкая конфигурация системы: дублирование сигналов оповещения или управления на щит управления. Работа в неотапливаемых помещениях (-40°). Компактный «автоматный» корпус шириной 5 модулей.
Разработка и пуско-наладка программного обеспечения включены в стоимость готовых шкафов автоматического управления нашего изготовления.

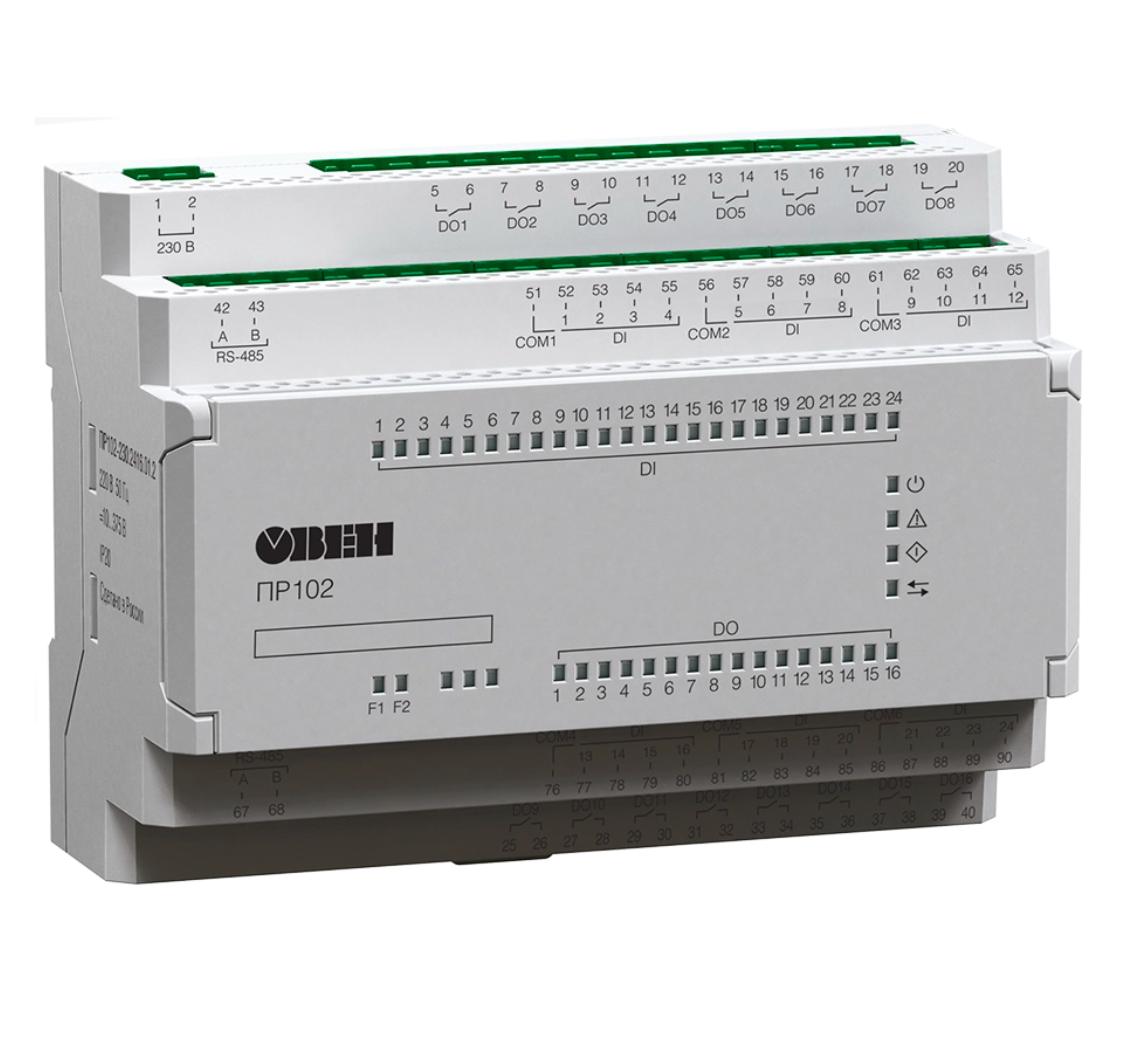

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов
Шкаф управления, собранный на приборе ПР102 имеет 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень.
Подключаемое оборудование:
- 24 дискретных входов.
- 16 дискретных выходов (э/м реле или транзисторные ключи).
- 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В.

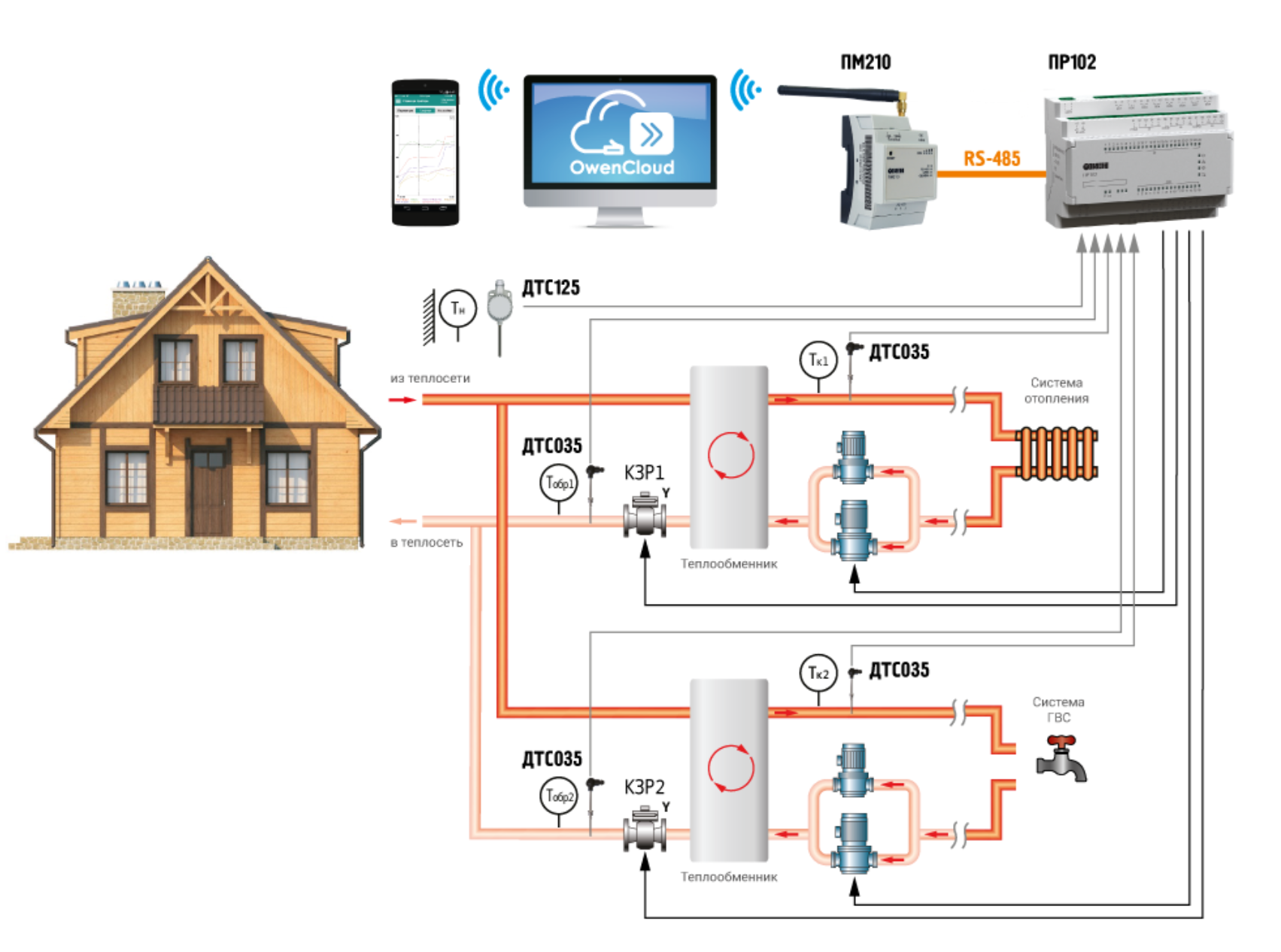

Пример использования ОВЕН ПР102 для шкафов управления отоплением и ГВС:

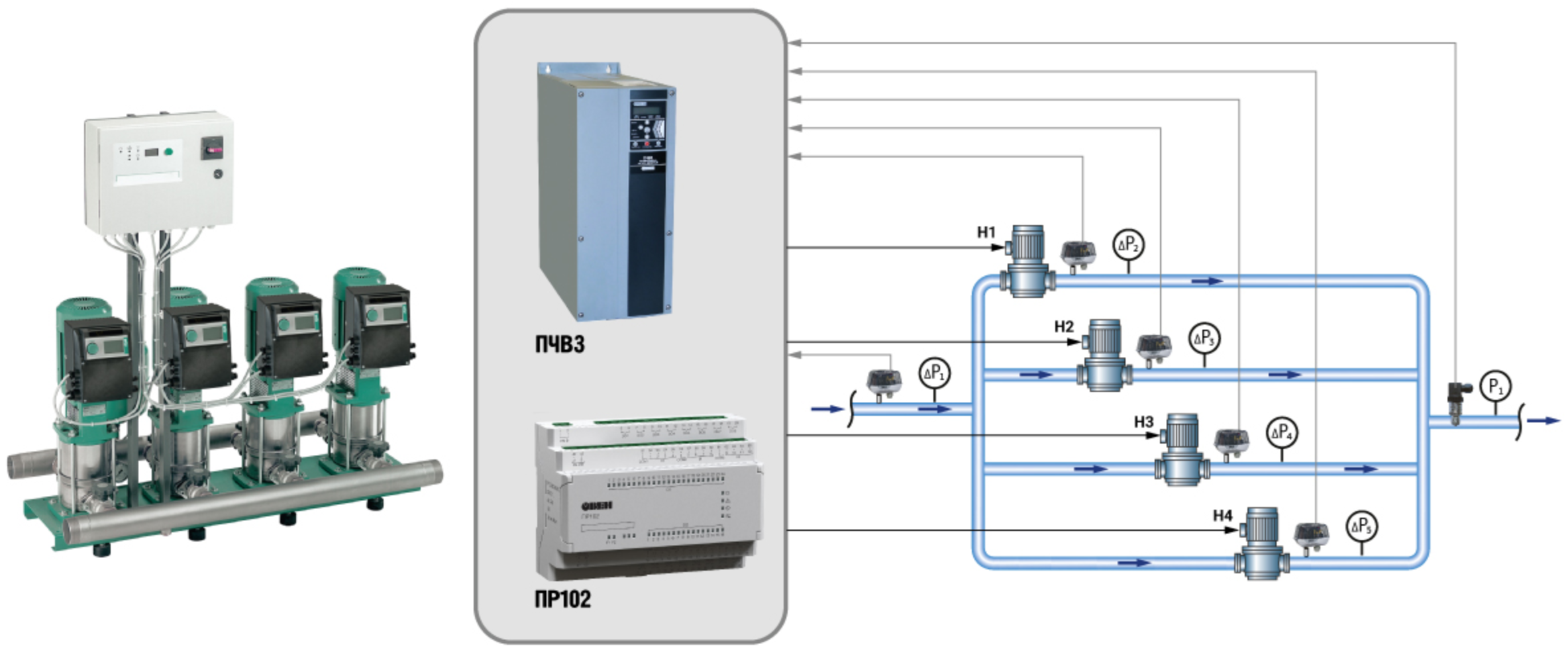

Пример использования ОВЕН ПР102 для шкафов управления насосными группами:
Компания РИТМ имеет сертификаты на серийные шкафы управления
