Шкафы управления одноконтурными чиллерами на базе контроллера ОВЕН ВЬЮГА-1

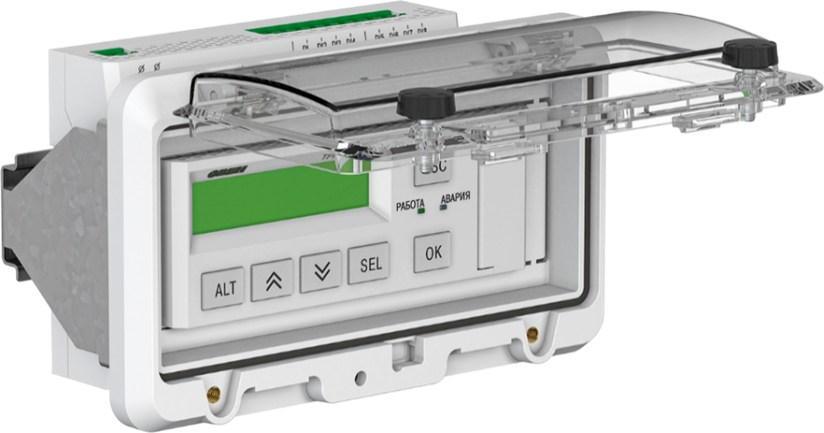

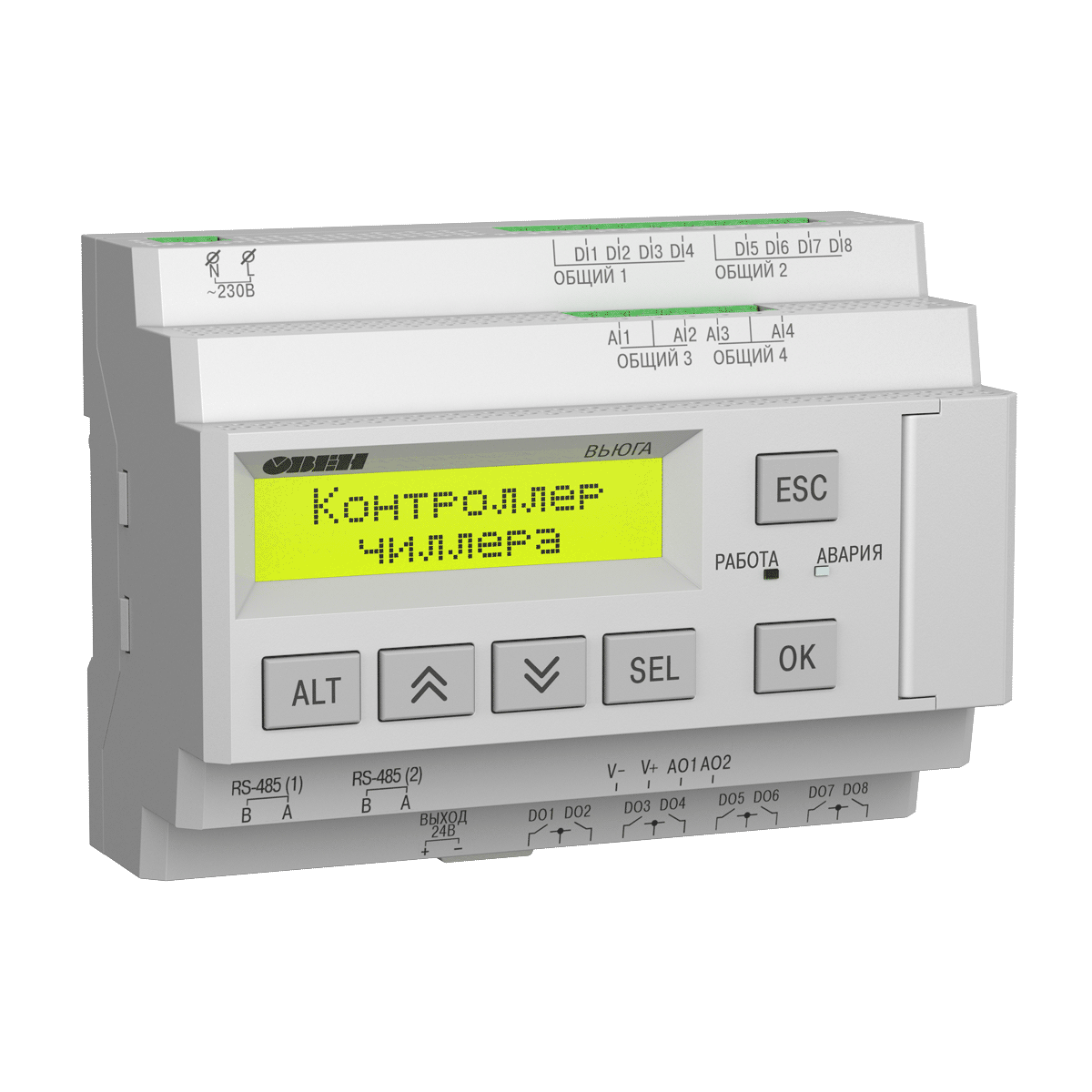

ВЬЮГА-1 – параметрический контроллер для управления одноконтурным чиллером на базе поршневых и спиральных компрессоров.

Контроллер регулирует температуру хладоносителя на входе или на выходе испарителя, управляя производительностью холодильных компрессоров и конденсатора. Для безопасной работы чиллера в приборе реализовано несколько функций защит.

Для запуска контроллера не требуется создание логики, его можно гибко настроить под конкретное применение, выбрав нужную конфигурацию исполнительных механизмов.

Технические характеристики

• Поддерживает работу: 4 компрессоров, 6 ступеней конденсатора, 2 циркуляционных насосов, соленоида в любых комбинациях на выбор пользователя.
• Управляет чиллером с воздушным охлаждением конденсатора.
• Ведет журнал аварий с метками времени их появления и сброса (до 24 событий).
• Управление исполнительными механизмами: дискретное или плавное.
• Поддерживает датчики: Pt1000, NTC10k, 4…20 мА.
• Входы-выходы: 8 × DI, 4 × AI, 8 × DO (реле), 2 × AO (напряжение).
• Интерфейсы: 2 × RS-485 с открытой картой регистров.

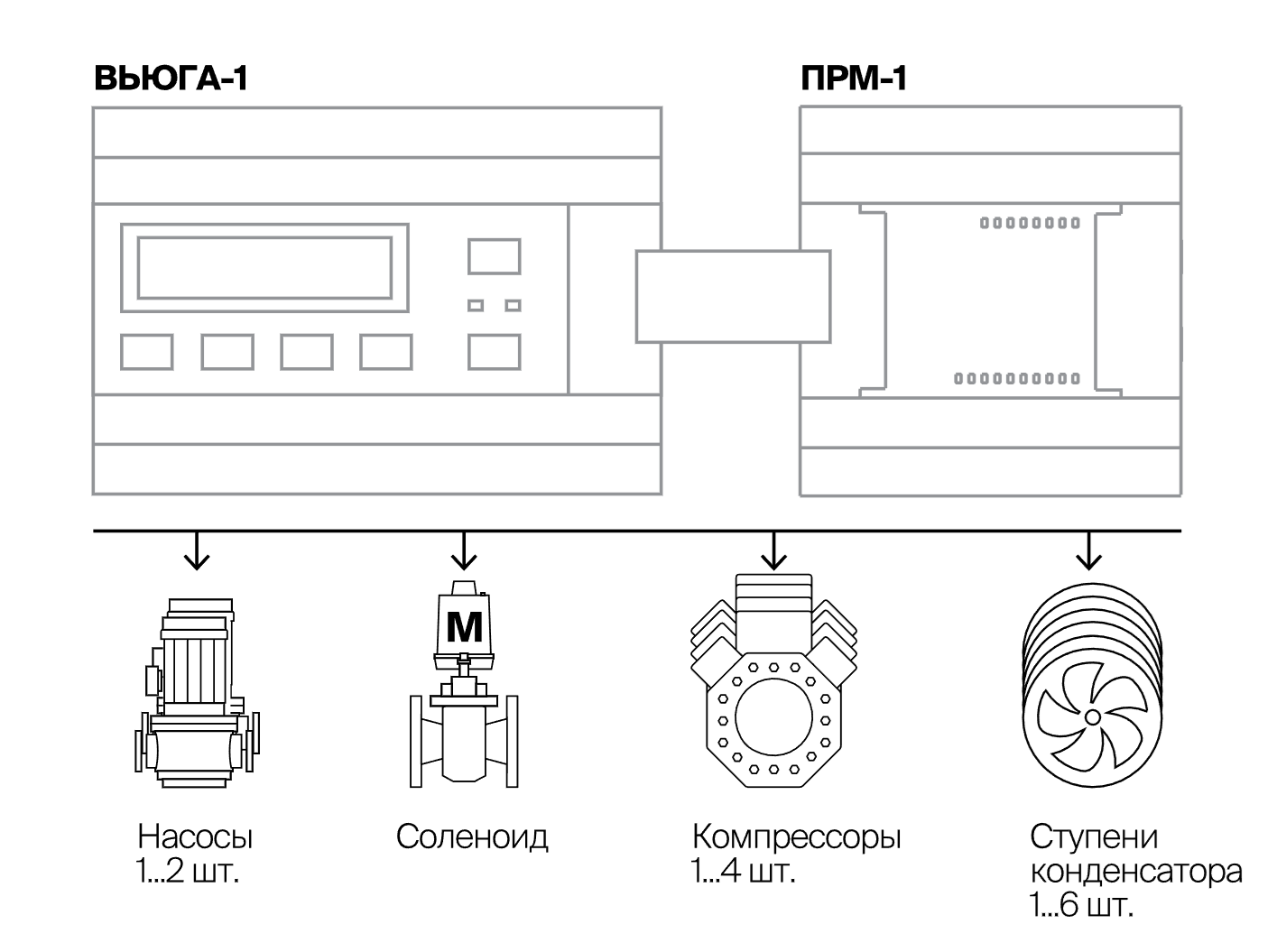

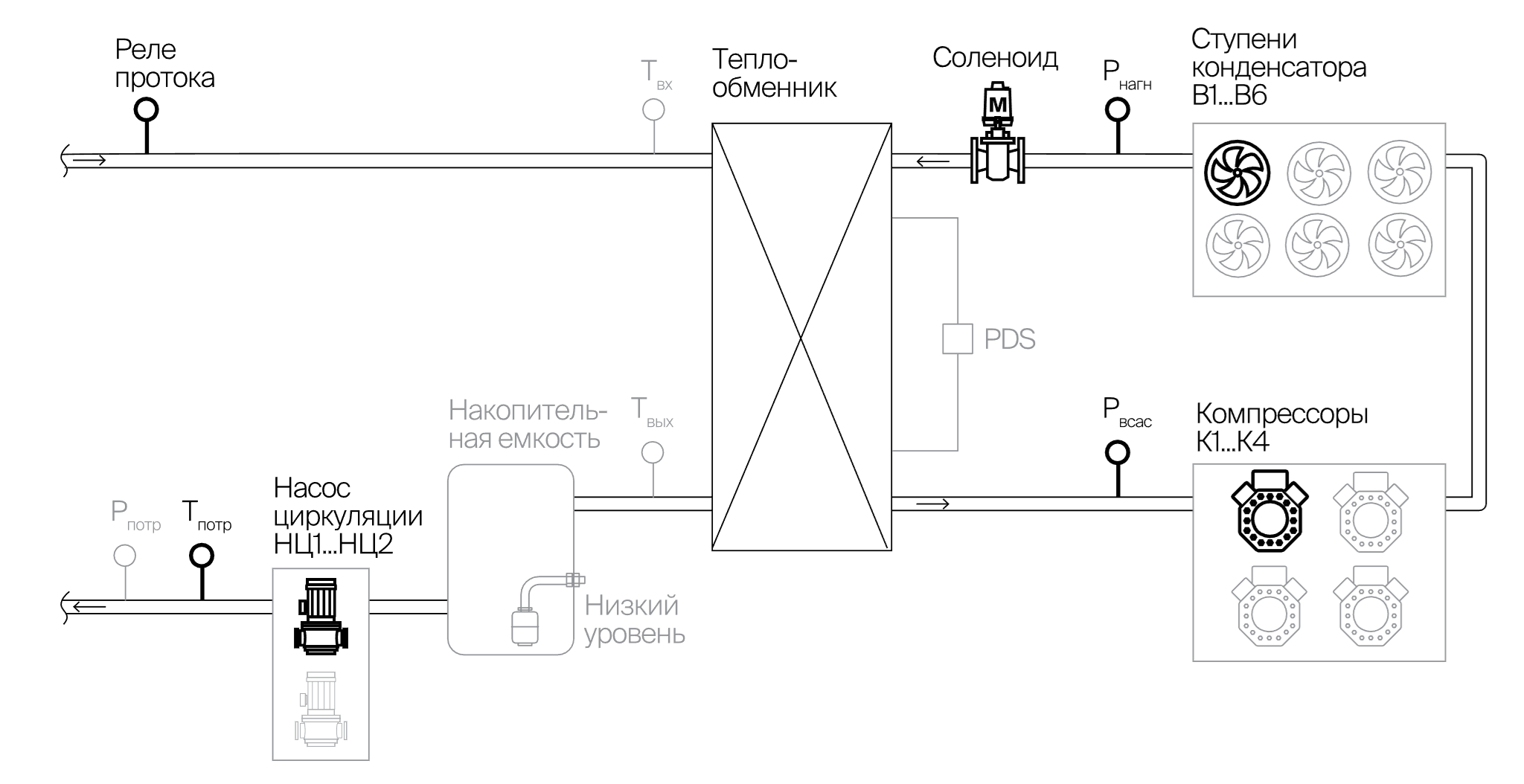

Схема применения шкафа управления чиллером

Возможности и преимущества

Защита чиллера

• Контроль наличия протока, предупреждение обмерзания теплообменника, защиты по давлению всасывания и нагнетания, контроль аварий исполнительных механизмов.
• Равномерное распределение моточасов исполнительных механизмов.
• Блокировка компрессоров и вентиляторов конденсатора на время проведения сервисных работ.

Диспетчеризация

Благодаря 2 интерфейсам RS-485 контроллер легко интегрируется в системы диспетчеризации — ОРС-серверы, SCADA-системы, облачные сервисы или на верхний уровень управления техпроцессом (ПЛК, СПК), а также позволяет выводить показания на панели оператора для локального мониторинга.

В ОВЕН OPC-сервер и облачном сервисе OwenCloud доступны готовые шаблоны для диспетчеризации чиллера. Пользовательские события и графики, библиотека символов для создания мнемосхем и отчеты в OwenCloud делают удаленное управление чиллером интуитивно-понятным.

Для локального мониторинга может быть использована линейка сенсорных панелей оператора СП3хх.

Простая настройка без программирования

• Ввод параметров с лицевой панели контроллера или через сервисное ПО Owen Configurator с ПК. Для настройки контроллера в Owen Configurator используется готовый шаблон.
• Готовые конфигурации можно сохранить и тиражировать в другие приборы ВЬЮГА, что удобно использовать для настройки нескольких контроллеров при серийном производстве чиллеров.

Поддержка и сервис

• Техническая поддержка 24/7 и подробная документация.
• Бесплатный гарантийный ремонт и замена вышедших из строя элементов в течение двух лет.

Возможность расширения

Для использования всех защитных и дополнительных функций возможно подключение до 16 дискретных управляющих сигналов через модуль расширения ПРМ-1.

Гибкий выбор схемы работы

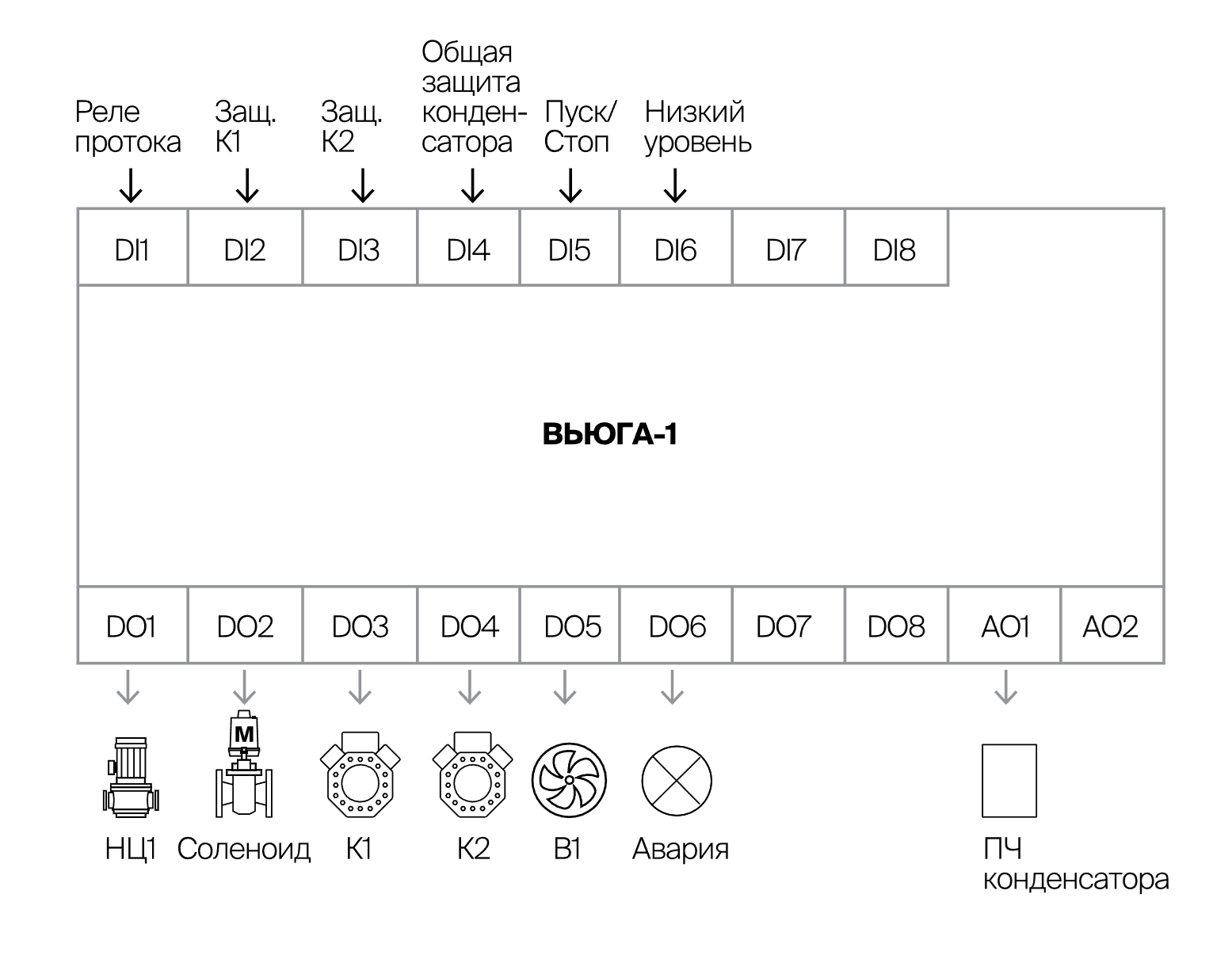

Пользователь выбирает состав исполнительных механизмов, способ управления ими и набор дополнительных функций при первичной настройке. Контроллер автоматически распределяет управляющие сигналы по дискретным входам и выходам в соответствии с заложенным в его программе приоритетом назначения сигналов.

При настройке с помощью Owen Configurator в шаблоне контроллера предусмотрена специальная ветка параметров, показывающая, как прибор распределил управляющие сигналы по дискретным входам и выходам после выбора состава оборудования и функций.

Управление чиллером

Шкаф управления регулирует производительность группы компрессоров и ступеней конденсатора для поддержания заданной температуры хладоносителя и управляет насосами циркуляции. В качестве регулируемой величины выбирается температура жидкости в магистрали потребителя либо температура жидкости на входе в теплообменник.

В контроллере реализовано несколько способов управления для каждого типа исполнительных механизмов.

До 2 насосов циркуляции хладоносителя

• Прямой пуск насосов.
• Частотное управление насосами для точного поддержания давления в магистрали потребителя.
• Режим «Внешний контур»: прямой пуск насосов во внешнем и внутреннем контурах.

До 4 компрессоров

• Ступенчатое регулирование группы компрессоров одинаковой производительности.
• Плавное регулирование производительности ведущего компрессора, управляемого преобразователем частоты, с подключением опорных компрессоров.
• Ступенчатое регулирование группы компрессоров с разгрузочными устройствами одинаковой производительности.
• Согласованное с запуском компрессоров управление соленоидом.

До 6 ступеней конденсатора

• Ступенчатое регулирование производительности конденсатора.
• Плавное регулирование производительности 1-й ступени конденсатора, управляемой преобразователем частоты либо фазорезкой, с подключением дополнительных ступеней одинаковой производительности.

Включение насосов, компрессоров и ступеней конденсатора производится с учетом их времени наработки для выравнивания количества моточасов. Статистика по длительности работы всех исполнительных механизмов доступна в специальном меню.

Защита холодильного оборудования

• Шкаф управления контролирует наличие протока хладоносителя. Работа компрессоров разрешена только в случае его наличия.
• Защита от обмерзания теплообменника по низкой температуре потребителя и низкому давлению всасывания. Дополнительно можно активировать контроль низкой температуры на выходе из теплообменника и контроль состояния реле перепада давления в теплообменнике.
• Контроль нахождения в допустимых пределах давления всасывания и нагнетания.
• Контроль аварий исполнительных механизмов и подключенных датчиков.
• Для компрессоров можно настроить таймеры минимального времени работы и разрешения на повторное включение.

При аварии шкаф управления включает аварийный сигнал, передает информацию о событии по RS-485 в систему диспетчеризации и сохраняет событие в журнал аварий.

Дополнительные функции

В меню настройки конфигурации шкафа управления чиллером можно активировать дополнительные опции, такие как:

• Блокировка компрессоров или вентиляторов конденсатора на время проведения сервисных работ.
• Резервирование дискретных входов для подключения: реле перепада давления на теплообменнике в целях предупреждения его обмерзания, датчика уровня в накопительной емкости в целях контроля достижения низкого уровня жидкости в нем, сигнала внешней аварии или пожара для экстренной остановки чиллера, сигналов от дополнительных контактов мотор-автоматов насосов для контроля их защитных отключений, внешней кнопки для пуска и остановки системы.
• Функции аналогового входа AI2 (на выбор): защита по температуре выходящей из теплообменника воды. Датчик рекомендуется использовать при наличии накопительной ёмкости в чиллере, контроль нахождения температуры входящей в теплообменник воды в допустимых пределах; мониторинг давления потребителя (в т.ч. если насос управляется без ПЧ).
• Резервирование выходного реле для включения сигнализации об аварии.
