Комплекс весоизмерительной автоматики

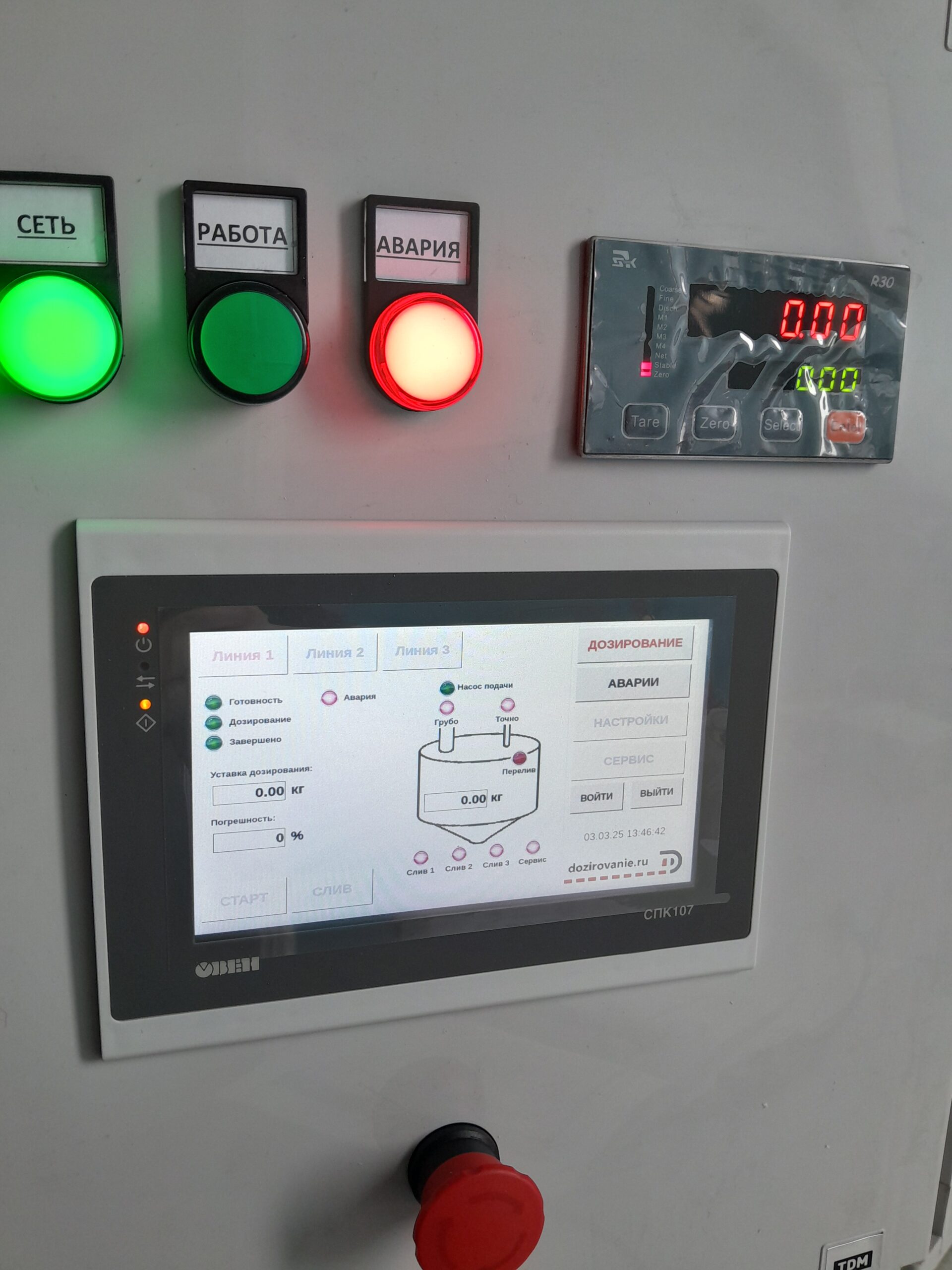

Март 2025. Шкаф управления весовым дозированием пищевой уксусной кислоты 80%, поставка с кранами и емкостью дозатора, Краснодарский край Заказчик — ООО «Русское поле Албаши — группа компаний «Дядя Ваня»

Компания РИТМ занимается подбором и поставками комплексной весоизмерительной автоматики для технологических процессов.

В состав поставки входит:

Комплекта тензометрических датчиков.
Сумматор с комплектом соединительных кабелей.
Весовой терминал.
Шкаф автоматики.

Готовый комплекс весоизмерительной автоматики позволяет быстро развернуть весовую систему автоматизированного учета продукции, систему весового дозирования и т.п.

Необходимое оборудование, такое как краны подачи и слива, питатели, насосы и пр. подключаются к шкафу автоматики и работают согласно алгоритму автоматического режима.

Получить консультацию

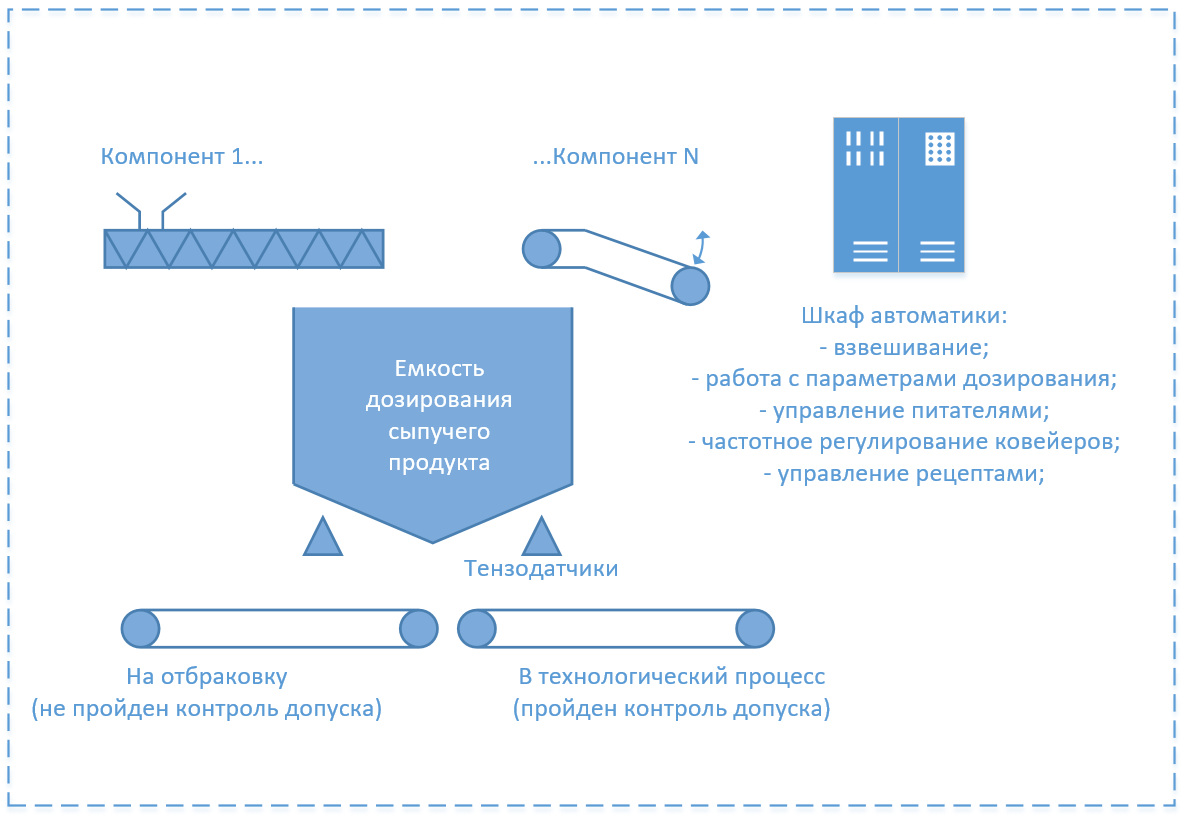

Комплекс весовой автоматики для сыпучих продуктов

Управление подачей компонента 1 (конвейер 1).
…
Управление подачей компонента N (конвейер N).
Взвешивание емкости с дозируемыми компонентами.
Управление исполнительным механизмом разгрузки.
Управление конвейером подачи в технологический процесс.
Управление конвейером отбраковки.

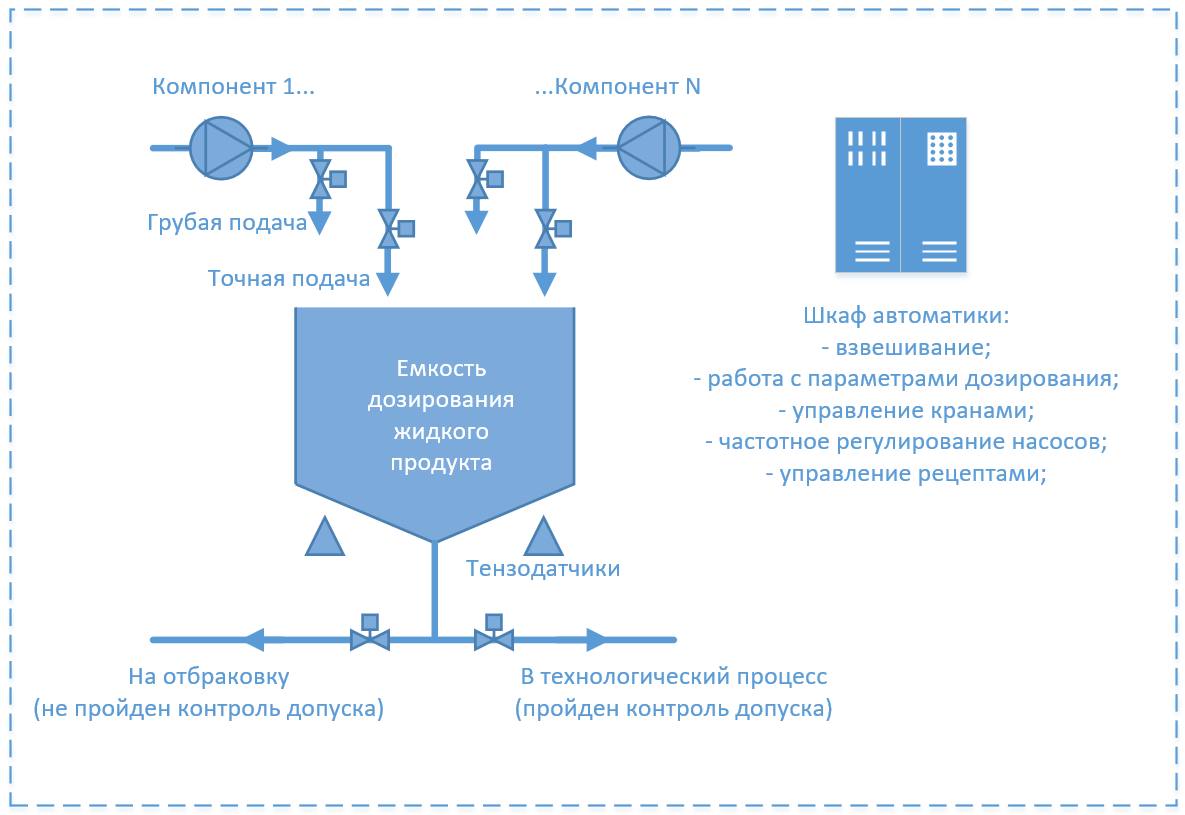

Комплекс весовой автоматики для жидких продуктов

Управление подачей компонента 1 (насос 1 + кран грубой подачи 1 + кран точной подачи 1).
…
Управление подачей компонента N (насос N + кран грубой подачи N + кран точной подачи N).
Взвешивание емкости с дозируемыми компонентами.
Управление смесителем.
Управление краном подачи в технологический процесс.
Управление краном отбраковки.

Автоматизированное рабочее место (АРМ) диспетчера весоизмерительной системы 

Данные с контроллера шкафа автоматики могут быть выгружены на верхний уровень предприятия в реальном времени для формирования отчетов:

История навесок в разрезах партий.
История расходов компонентов.
Журнал событий и аварий.
Построение графиков.
Формирование печатных отчетов.
Выгрузка данных в СУБД.
Выгрузка данных в 1C.
Выгрузка данных в файлы.

Тензодатчики на сдвиг в комплекте с шаровой опорой

Тензодатчики этого типа предназначены для взвешивания нагрузок до 5 тонн. Могут применяться в качестве консолей или в качестве датчиков с опорой на пол (через шаровую опору). Работают на сдвиг. Обычно используется три — четыре точки взвешивания. Для небольших нагрузок возможно применение одного датчика.

Материал датчика: никелированная сталь / нержавеющая сталь.
Класс защиты: IP67.
Класс точности: 3 (при верхнем пределе взвешивания 3 тонны — цена деления составит 1 кг).

Тензодатчики S-типа

Тензодатчики этого типа предназначены для взвешивания подвесных конструкций, букеров и т.п. Основной принцип действия — на растяжение, но в отдельных случаях могут работать и на сжатие. Обычно используется три — четыре точки взвешивания. При рациональном расположении возможно применение одного датчика.

Материал датчика: никелированная сталь / нержавеющая сталь.
Класс защиты: IP67.
Класс точности: 3 (при верхнем пределе взвешивания 3 тонны — цена деления составит 1 кг).

Тензодатчики на сжатие (шайба)

Тензодатчики этого типа предназначены для взвешивания больших масс, до 100 тонн. Работают на сжатие. Обычно используется три — четыре точки взвешивания. При взвешивании габаритных конструкций, силосов, емкостей с вероятностью опрокидывания, применяют специальные узлы встройки.

Материал датчика: никелированная сталь / нержавеющая сталь.
Класс защиты: IP67.
Класс точности: 3 (при верхнем пределе взвешивания 3 тонны — цена деления составит 1 кг).

Система весового дозирования — базовый комплект

Оборудование может работать в составе сборника рецептов для комплексных дозировочных систем. Система предназначена для взвешивания грузоприемного оборудования (платформы, бункеры, емкости и пр.) и выполнения базовых функций дозирования:

управление подачей продукта на грузоприемное оборудование;
реализация многоскоростных режимов подачи;
управление механизмами выгрузки;
хранение и редактирование уставок дозирования;
хранение и редактирование пределов допуска дозирования.

Весоизмерительный терминал обеспечивает непосредственное подключение к тензорезисторным мостовым датчикам, без дополнительного сопряжения. Терминал имеет:

первичный индикатор (6-ти знаковый, 7-ми сегментный светодиодный дисплей);
вторичный индикатор (6-ти знаковый, 7-ми сегментный светодиодный дисплей);
10 светодиодных индикаторов статуса;
клавиатуру управления (4 клавиши управления);
последовательный интерфейс для связи с компьютером или промышленным контроллером RS232/RS485;
аналоговый выход (опционально);
от 4 до 10 реле управления дозирующим оборудованием.

Терминал имеет следующие функции:

устройство автоматической установки на нуль;
устройство слежения за нулем;
устройство выборки массы тары;
определение стабильного равновесия;
вывод на цифровой дисплей массы брутто, нетто, тары и другой информации;
запоминающее устройство;
индикация состояний группы реле дозирования.
