Шкафы управления вентиляцией — ОВЕН АЙРА360 — графический экран

Шкафы управления вентиляцией с ОВЕН АЙРА360

Состав вентустановки конфигурируется с помощью пошагового Мастера настройки. Задайте общие параметры: тип вентиляционной системы, контроль фильтра, используемые датчики температуры и др. Выберите элементы установки: нагреватели, охладители, рекуператоры, увлажнители, наличие догрева, рециркуляции, воздушных клапанов и других компонентов. В результате получите готовую конфигурацию с полной спецификацией приборов и распиновкой управляющих сигналов.

Интуитивный интерфейс обеспечивает удобство эксплуатации пользователям любого уровня подготовки. На цветном графическом дисплее 2,4″ отображается состояние системы, управление осуществляется с помощью механических кнопок на корпусе контроллера.

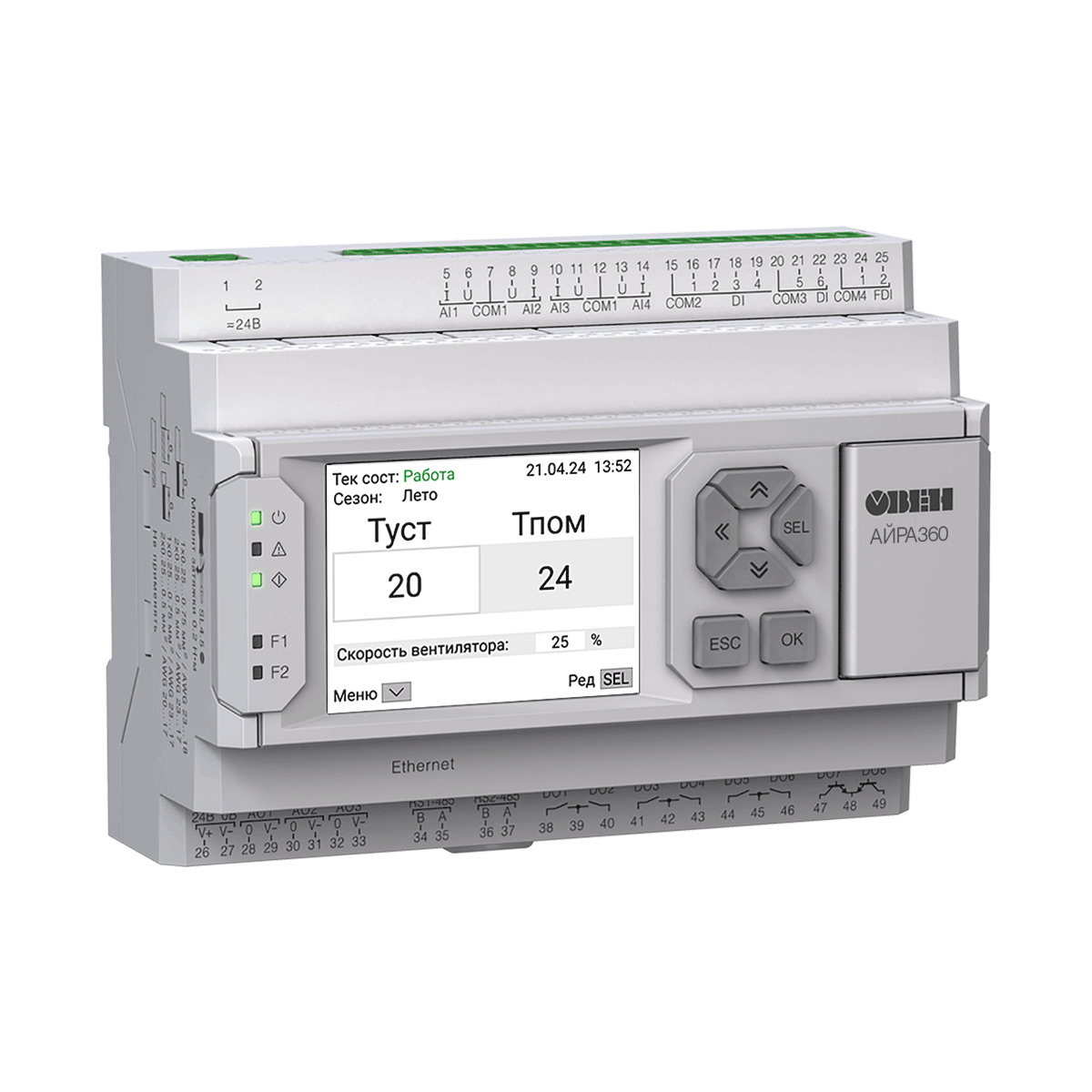

Контроллер АЙРА360 регулирует основные параметры воздушной среды: температуру, влажность и скорость потока воздуха. Он идеально подходит для жилых, коммерческих и промышленных объектов благодаря возможности настройки индивидуальных сценариев эксплуатации по графику.

Технические характеристики и возможности

• Управление всеми элементами вентиляционной установки.
• Конфигурирование алгоритма управления за несколько шагов через мастера настройки.
• Мониторинг оперативных параметров, состояния системы, аварийных ситуаций.
• Поддержка датчиков: термопары, термосопротивления, РТС, NTC, 4…20 мА, 0…10 B, 0…300 кОм.
• Поддержка модулей расширения для увеличения функциональности: ПРМ и Мх110.
• 8 × DI, 4 × AI, 8 × DO реле, 3 × AO напряжение.
• 2 × RS-485 с открытой картой регистра, 1 × Ethernet.

Основные преимущества

• Один контроллер для большинства типовых систем вентиляции. Работа с водяными, электрическими и фреоновыми нагревателями и охладителями, а также модулями рекуперации, рециркуляции и увлажнения.
• Надежность. Система самодиагностики: контроль состояния всех подключенных устройств и автоматический переход в безопасный режим при сбоях. Аппаратная часть выполнена в промышленном исполнении и рассчитана на длительную работу в сложных условиях.
• Диспетчеризация и удаленный контроль. Интерфейсы RS-485 и Ethernet для интеграции в SCADA-системы, OPC-серверы и другие решения диспетчеризации. Благодаря встроенному Ethernet-порту контроллер напрямую подключается к облачному сервису OwenCloud без шлюза и модулей.
• Современный интерфейс. Цветной графический дисплей 320×240 пикселей с удобным управлением и визуализацией режимов работы. Отображение текущих параметров, аварий и состояния системы в реальном времени.
• Без программирования. Все функции уже реализованы в прошивке. Пошаговый Мастер настройки и интуитивное меню позволяют ввести установку в эксплуатацию в течение часа.
• Экономия энергии и защита оборудования. Интеллектуальные алгоритмы оптимизируют работу вентиляторов и нагревателей, снижая энергопотребление и продлевая срок службы оборудования. Поддержка управления с помощью частотного преобразователя обеспечивает равномерный износ и плавный запуск вентиляторов.
• Расширение функционала системы. Поддержка модулей расширения для подключения дополнительных входов и выходов. Конфигурация оборудования задается с ПК через Owen Configurator и может быть быстро изменена при модернизации системы.
• Российское производство. Разработка и производство полностью локализованы в России. Контроллер совместим с другими устройствами ОВЕН, имеет гарантию 2 года и полную техническую и сервисную поддержку.

Функциональные возможности

Основные функции

• Управление системой вентиляции с погодозависимым регулированием.
• Контроль и поддержание температуры воздуха в помещении и в приточном канале.
• Поддержание заданной температуры обратной воды при работе с водяным калорифером нагрева.
• Автоматическое определение сезона (зима/лето) по температуре наружного воздуха.
• Управление всеми элементами системы: вентиляторами, нагревателями (водяными и электрическими), охладителями, заслонками, клапанами.
• Контроль исправности подключенного оборудования и переход в аварийный режим при неисправности.

Нагрев и охлаждение

• Поддержка работы с водяным и электрическим калориферами.
• Регулирование мощности нагрева по ПИ-закону с защитой от частого включения ступеней.
• Автоматическая продувка нагревателя при переходе в дежурный режим.
• Работа с охладителями (фреоновыми или водяными) в режимах: плавное управление, двухступенчатое, одноступенчатое.

Безопасность и диагностика

• Система защиты от перегрева, переохлаждения и обрыва датчиков.
• Контроль состояния оборудования и сигнализация аварийных ситуаций.
• Защита от неправильной конфигурации и некорректных уставок.
• Возможность отображения аварийных сообщений на встроенном экране и в интерфейсе конфигуратора.

Вентиляторы

• Возможность выбора режима работы: основной, резервный или отключенный.
• Автоматическое переключение на резервный вентилятор при отказе основного.
• Управление частотным преобразователем вентилятора по сигналу 0…10 В.
• Поддержка управления скоростью вентилятора вручную или по расписанию (10–100 % производительности).

Рециркуляция и заслонки

• Поддержка управления рециркуляцией по датчику температуры помещения или без него.
• Гибкая логика работы в зависимости от наружной температуры и уставок притока.
• Управление воздушными клапанами (ВК) с автоматическим переключением при аварии вентиляторов.

Дополнительные возможности

• Поддержка подключения модулей расширения ПРМ-1, ПРМ-2, Мх110 для увеличения количества входов и выходов.
• Питание 24 В, интерфейсы связи RS-485 (Modbus RTU) и Ethernet (Modbus TCP).
• Благодаря наличию Ethernet на борту контроллера, устройство может подключаться напрямую к OwenCloud без необходимости применения дополнительного оборудования.
• Встроенный цветной дисплей для настройки и визуализации параметров.
• Работа в составе комплексных систем автоматики с другими устройствами ОВЕН.

Приточные схемы вентиляции. Функциональные схемы и схемы электрических подключений шкафов управления вентиляцией

С водяным калорифером нагрева

Водяной калорифер нагрева

Шкаф вентиляции управляет приводом клапана запорно-регулирующего в контуре нагревателя и насосом циркуляции. Регулирование клапаном происходит в зависимости от показаний датчика температуры приточного воздуха.

Шкаф управления вентиляцией поддерживает дискретное управление приводом клапана (открыть/закрыть) и аналоговое (сигнал 0…10 В). Управление насосом осуществляется с помощью дискретного сигнала включить/выключить.

Шкаф управления вентиляцией выполняет:

• Прогрев калорифера перед запуском системы;
• Плавный выход на уставку температуры приточного воздуха при запуске системы;
• Корректировку уставки температуры притока по температуре в помещении;
• Защиту от превышения температуры обратной воды.
• Контролирует обмерзание калорифера по температуре обратной воды и капиллярному термостату;
• Контролирует состояние автоматического выключателя насоса.

Воздушный клапан

Шкаф управления вентиляцией формирует дискретный управляющий сигнал на открытие воздушного клапана при запуске системы вентиляции в работу. В случае рециркуляции степень открытия группы воздушных клапанов регулируется с помощью аналогового сигнала 0…10 В.

Шкаф управления может регистрировать аварию воздушного клапана при наличии концевого выключателя, свидетельствующим о полном открытии клапана. Если сигнал от концевика не поступил на вход контроллера в течение заданного времени, автоматика фиксирует аварию и останавливает систему управления вентиляцией.

ТЭН воздушного клапана

ТЭН воздушного клапана – элемент системы вентиляции, предназначенный для предварительного прогрева воздушного клапана перед его открытием в зимний период.

Шкаф управления вентиляцией формирует дискретный управляющий сигнал на включение ТЭНа. Прогрев можно настроить на постоянную работу или на предварительную перед запуском системы.

Фильтр

По показаниям перепада давления на фильтре шкаф управления вентиляцией определяет момент засорения фильтра и подает сигнал пользователю.
Для контроля засорения шкаф управления вентиляцией использует сигнал с реле перепада давления фильтра.

Вентилятор

Шкаф управления формирует дискретный управляющий сигнал на запуск вентилятора.

Автоматика шкафа может регистрировать аварию вентилятора при помощи реле перепада давления воздуха. Если сигнал от датчика не поступил в течение заданного времени после запуска вентилятора, шкаф фиксирует аварию и останавливает систему управления вентиляцией.

Авария также будет зафиксирована, если сигнал от датчика перепада не перестает поступать после останова вентилятора.

В шкафу управления предусмотрена возможность управления производительностью вентилятора по расписанию или вручную. Дополнительно можно активировать функцию снижения оборотов вентилятора при нехватке мощности нагревателя.

Датчики схемы вентиляции водяным калорифером нагрева:

• Пожар – Дискретный датчик пожара.
• Капилляр. – Капиллярный термостат для определения обмерзания калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• Ав. насос – Доп. контакт автоматического выключателя насоса.
• ВКп Конц – Концевой выключатель воздушного клапана.
• PDS вент. – Датчик перепада давления воздуха на вентиляторе.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тобр – Датчик температуры обратной воды.
• Тпом – Датчик температуры в помещении.

Исполнительные механизмы схемы вентиляции водяным калорифером нагрева:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп. вкл. – Включить приточный вентилятор.
• КЗРоткр – Открыть клапан теплообменника.
• КЗРзакр – Закрыть клапан теплообменника.
• Насос ТО – Включить насос в контуре теплообменника.
• Ав. общ – Включить лампу аварии.
• КЗР нагр. – Сигнал 0…10 В для управления положением клапана водяного калорифера.
• ПЧ вент. – Сигнал 0…10 В для управления скоростью вентилятора.

С водяным калорифером нагрева и резервным вентилятором

Резервный вентилятор

Наличие в системе вентиляции резервного вентилятора позволяет автоматически переключаться на резервный вентилятор, если отказал основной или вентиляторы сменяют друг друга по времени наработки.

Шкаф управления вентиляцией осуществляет такое переключение, фиксирует время наработки каждого вентилятора, отслеживает их работоспособность и аварии воздушных клапанов. Автоматика поддерживает управление индивидуальными и перекидными клапанами.

Датчики схемы вентиляции с водяным калорифером нагрева и резервным вентилятором:

• Пожар – Дискретный датчик пожара.
• Капилляр. – Капиллярный термостат для определения обмерзания калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• Ав. насос – Доп. контакт автоматического выключателя насоса.
• ВКп Конц – Концевой выключатель воздушного клапана.
• PDS вент. – Датчик перепада давления воздуха на вентиляторе.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тобр – Датчик температуры обратной воды.
• Тпом – Датчик температуры в помещении.
• ВК В1 конц. – Концевой выключатель воздушного клапана первого вентилятора.
• ВК В2 конц. – Концевой выключатель воздушного клапана второго вентилятора.
• PDS Вп2 – Датчик перепада давления воздуха на втором вентиляторе.

Исполнительные механизмы схемы вентиляции с водяным калорифером нагрева и резервным вентилятором:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп. вкл. – Включить приточный вентилятор.
• КЗРоткр – Открыть клапан теплообменника.
• КЗРзакр – Закрыть клапан теплообменника.
• Насос ТО – Включить насос в контуре теплообменника.
• Ав. общ – Включить лампу аварии.
• КЗР нагр. – Сигнал 0…10 В для управления положением клапана водяного калорифера.
• ПЧ вент. – Сигнал 0…10 В для управления скоростью вентилятора.
• ВКп В1 – Открыть воздушный клапан первого вентилятора.
• ВКп В2 – Открыть воздушный клапан второго вентилятора.
• Вп2. вкл. – Включить второй вентилятор.

С водяным калорифером нагрева и увлажнителем

Увлажнитель

Шкаф управления вентиляцией формирует управляющий сигнал на включение увлажнителя в соответствии с двухпозиционным законом регулирования. Управление происходит в зависимости от показаний датчика влажности, расположенного в канале воздуховода.

Автоматика контролирует состояние автоматического выключателя увлажнителя и сигнализирует в случае его срабатывания.

Датчики схемы вентиляции с водяным калорифером нагрева и увлажнителем:

• Пожар – Дискретный датчик пожара.
• Капилляр. – Капиллярный термостат для определения обмерзания калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• Ав. насос – Доп. контакт автоматического выключателя насоса.
• ВКп Конц – Концевой выключатель воздушного клапана.
• PDS вент. – Датчик перепада давления воздуха на вентиляторе.
• Ав. Увлаж. – Доп. контакт автоматического выключателя увлажнителя.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тобр – Датчик температуры обратной воды.
• Тпом – Датчик температуры в помещении.

Исполнительные механизмы схемы вентиляции с водяным калорифером нагрева и увлажнителем:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп. вкл. – Включить приточный вентилятор.
• Увлаж. вкл. – Включить увлажнитель.
• КЗРоткр – Открыть клапан теплообменника.
• КЗРзакр – Закрыть клапан теплообменника.
• Насос ТО – Включить насос в контуре теплообменника.
• Ав. общ – Включить лампу аварии.
• КЗР нагр. – Сигнал 0…10 В для управления положением клапана водяного калорифера.
• ПЧ вент. – Сигнал 0…10 В для управления скоростью вентилятора.

С водяным калорифером нагрева и водяным охладителем

Водяной охладитель

Шкаф управления вентиляцией управляет приводом смесительного клапана в контуре охладителя, регулирование происходит в зависимости от показаний датчика температуры приточного воздуха.

Контроллер шкафа управления поддерживает как дискретное управление приводом клапана (открыть/закрыть), так и аналоговое (сигнал 0…10 В).

Датчики схемы вентиляции с водяным калорифером нагрева и водяным охладителем:

• Пожар – Дискретный датчик пожара.
• Капилляр. – Капиллярный термостат для определения обмерзания калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• Ав. насос – Доп. контакт автоматического выключателя насоса.
• ВКп Конц – Концевой выключатель воздушного клапана.
• PDS вент. – Датчик перепада давления воздуха на вентиляторе.
• Ав. Увлаж. – Доп. контакт автоматического выключателя увлажнителя.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тобр – Датчик температуры обратной воды.
• Тпом – Датчик температуры в помещении.

Исполнительные механизмы схемы вентиляции с водяным калорифером нагрева и водяным охладителем:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп. вкл. – Включить приточный вентилятор.
• КЗРоткр – Открыть клапан теплообменника.
• КЗРзакр – Закрыть клапан теплообменника.
• Насос ТО – Включить насос в контуре теплообменника.
• Ав. общ – Включить лампу аварии.
• КЗР нагр. – Сигнал 0…10 В для управления положением клапана водяного калорифера.
• КЗР охл. – Сигнал 0…10 В для управления положением клапана водяного охладителя.

С водяным калорифером нагрева и фреоновым охладителем

Фреоновый охладитель

Шкаф управления вентиляцией формирует управляющий сигнал на включение компрессорно-конденсаторного блока (ККБ) согласно двухпозиционному закону регулирования. Управление происходит в зависимости от показаний датчика температуры воздуха в помещении.

Автоматика контролирует состояние автоматического выключателя компрессорно-конденсаторного блока и уходит в аварийный режим при его срабатывании.

Датчики схемы вентиляции с водяным калорифером нагрева и фреоновым охладителем:

• Пожар – Дискретный датчик пожара.
• Капилляр. – Капиллярный термостат для определения обмерзания калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• Ав. насос – Доп. контакт автоматического выключателя насоса.
• ВКп Конц – Концевой выключатель воздушного клапана.
• PDS вент. – Датчик перепада давления воздуха на вентиляторе.
• Ав. ККБ – Доп. контакт автоматического выключателя ККБ.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тобр – Датчик температуры обратной воды.
• Тпом – Датчик температуры в помещении.

Исполнительные механизмы схемы вентиляции с водяным калорифером нагрева и фреоновым охладителем:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп. вкл. – Включить приточный вентилятор.
• ККБ вкл – Включить ККБ.
• КЗРоткр – Открыть клапан теплообменника.
• КЗРзакр – Закрыть клапан теплообменника.
• Насос ТО – Включить насос в контуре теплообменника.
• Ав. общ – Включить лампу аварии.
• КЗР нагр. – Сигнал 0…10 В для управления положением клапана водяного калорифера.
• КЗР охл. – Сигнал 0…10 В для управления положением клапана водяного охладителя.

С электрическим калорифером нагрева

Электрический калорифер нагрева

Шкаф управления вентиляцией регулирует мощность нагрева с помощью включения/отключения ТЭНов нагревателя.

Контроллер позволяет управлять двенадцатью ступенями калорифера. Первая ступень управляется аналоговым сигналом (0…10В), а последующие одиннадцать – дискретным сигналом включить/выключить. Необходимое количество ступеней электрического калорифера возможно настроить в меню шкафа управления или с помощью программы Owen Configurator.

Также автоматика осуществляет контроль перегрева калорифера. При отключении вентиляционной системы контроллер шкафа управления запускает продув теплообменника.

Датчики схемы вентиляции с электрическим калорифером нагрева:

• Пожар – Дискретный датчик пожара.
• Перегрев – Термостат для определения перегрева калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• ВКп Конц – Концевой выключатель воздушного клапана.
• PDS вент. – Датчик перепада давления воздуха на вентиляторе.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тпом – Датчик температуры в помещении.

Исполнительные механизмы схемы вентиляции с электрическим калорифером нагрева:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп. вкл. – Включить приточный вентилятор.
• ЭКН Ст.2 – Включить вторую ступень калорифера.
• ЭКН Ст.3 – Включить третью ступень калорифера.
• Ав. общ – Включить лампу аварии.
• ЭКН Ст.1 – сигнал 0…10 В для управления мощностью первой ступени калорифера.
• ПЧ вент. – Сигнал 0…10 В для управления скоростью вентилятора.

С электрическим калорифером нагрева и резервным вентилятором

Датчики схемы вентиляции с электрическим калорифером нагрева и резервным вентилятором:

• Пожар – Дискретный датчик пожара.
• Перегрев – Термостат для определения перегрева калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• ВКп Конц – Концевой выключатель воздушного клапана.
• PDS Вп1 – Датчик перепада давления воздуха на первом вентиляторе.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тпом – Датчик температуры в помещении.
• ВК В1 конц. – Концевой выключатель воздушного клапана первого вентилятора.
• ВК В2 конц. – Концевой выключатель воздушного клапана второго вентилятора.
• PDS Вп2 – Датчик перепада давления воздуха на втором вентиляторе.

Исполнительные механизмы схемы вентиляции с электрическим калорифером нагрева и резервным вентилятором:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп1. вкл. – Включить первый вентилятор.
• ЭКН Ст.2 – Включить вторую ступень калорифера.
• ЭКН Ст.3 – Включить третью ступень калорифера.
• Ав. общ – Включить лампу аварии.
• ЭКН Ст.1 – сигнал 0…10 В для управления мощностью первой ступени калорифера.
• ПЧ вент. – Сигнал 0…10 В для управления скоростью вентилятора.
• ВКп В1 – Открыть воздушный клапан первого вентилятора.
• ВКп В2 – Открыть воздушный клапан второго вентилятора.
• Вп2. вкл. – Включить второй вентилятор.

С электрическим калорифером нагрева и увлажнителем

Датчики схемы вентиляции с электрическим калорифером нагрева и увлажнителем:

• Пожар – Дискретный датчик пожара.
• Перегрев – Термостат для определения перегрева калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• ВКп Конц – Концевой выключатель воздушного клапана.
• PDS вент. – Датчик перепада давления воздуха на вентиляторе.
• Ав. Увлаж. – Доп. контакт автоматического выключателя увлажнителя.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тпом – Датчик температуры в помещении.

Исполнительные механизмы схемы вентиляции с электрическим калорифером нагрева и увлажнителем:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп. вкл. – Включить приточный вентилятор.
• Увлаж. вкл. – Включить увлажнитель.
• ЭКН Ст.2 – Включить вторую ступень калорифера.
• ЭКН Ст.3 – Включить третью ступень калорифера.
• Ав. общ – Включить лампу аварии.
• ЭКН Ст.1 – сигнал 0…10 В для управления мощностью первой ступени калорифера.
• ПЧ вент. – Сигнал 0…10 В для управления скоростью вентилятора.

С электрическим калорифером нагрева и водяным охладителем

Датчики схемы вентиляции с электрическим калорифером нагрева и водяным охладителем:

• Пожар – Дискретный датчик пожара.
• Перегрев – Термостат для определения перегрева калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• ВКп Конц – Концевой выключатель воздушного клапана.
• PDS вент. – Датчик перепада давления воздуха на вентиляторе.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тпом – Датчик температуры в помещении.

Исполнительные механизмы схемы вентиляции с электрическим калорифером нагрева и водяным охладителем:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп. вкл. – Включить приточный вентилятор.
• КЗРоткр – Открыть клапан теплообменника.
• КЗРзакр – Закрыть клапан теплообменника.
• ЭКН Ст.2 – Включить вторую ступень калорифера.
• ЭКН Ст.3 – Включить третью ступень калорифера.
• Ав. общ – Включить лампу аварии.
• ЭКН Ст.1 – сигнал 0…10 В для управления мощностью первой ступени калорифера.
• КЗР охл. – Сигнал 0…10 В для управления положением клапана водяного охладителя.

С электрическим калорифером нагрева и фреоновым охладителем

Датчики схемы вентиляции с электрическим калорифером нагрева и фреоновым охладителем:

• Пожар – Дискретный датчик пожара.
• Перегрев – Термостат для определения перегрева калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• ВКп Конц – Концевой выключатель воздушного клапана.
• PDS вент. – Датчик перепада давления воздуха на вентиляторе.
• Ав. ККБ – Доп. контакт автоматического выключателя ККБ.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тпом – Датчик температуры в помещении.

Исполнительные механизмы схемы вентиляции с электрическим калорифером нагрева и фреоновым охладителем:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп. вкл. – Включить приточный вентилятор.
• ККБ вкл – Включить ККБ.
• ЭКН Ст.2 – Включить вторую ступень калорифера.
• ЭКН Ст.3 – Включить третью ступень калорифера.
• Ав. общ – Включить лампу аварии.
• ЭКН Ст.1 – сигнал 0…10 В для управления мощностью первой ступени калорифера.
• ПЧ вент. – Сигнал 0…10 В для управления скоростью вентилятора.

Приточно-вытяжные схемы вентиляции. Функциональные схемы и схемы электрических подключений шкафов управления вентиляцией

С водяным калорифером нагрева и рециркуляцией

Рециркуляция

Шкаф управления вентиляцией управляет воздушными клапанами приточного/вытяжного воздуха и клапаном рециркуляции посредством сигнала 0…10 В.

Клапаны приточного/вытяжного воздуха работают синфазно, клапан рециркуляции – в противофазе с ними.

Датчики схемы вентиляции с водяным калорифером нагрева и рециркуляцией:

• Пожар – Дискретный датчик пожара.
• Капилляр. – Капиллярный термостат для определения обмерзания калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• Ав. насос – Доп. контакт автоматического выключателя насоса.
• ВКп Конц – Концевой выключатель воздушного клапана.
• PDS вп. – Датчик перепада давления воздуха на приточном вентиляторе.
• PDS вв. – Датчик перепада давления воздуха на вытяжном вентиляторе.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тобр – Датчик температуры обратной воды.
• Тпом – Датчик температуры в помещении.

Исполнительные механизмы схемы вентиляции с водяным калорифером нагрева и рециркуляцией:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп. вкл. – Включить приточный вентилятор.
• Вв. вкл. – Включить вытяжной вентилятор.
• КЗРоткр – Открыть клапан теплообменника.
• КЗРзакр – Закрыть клапан теплообменника.
• Насос ТО – Включить насос в контуре теплообменника.
• Ав. общ – Включить лампу аварии.
• КЗР нагр. – сигнал 0…10 В для управления положением клапана водяного калорифера.
• ВКп, ВКр и ВКв – Сигнал 0…10 В для управления положением воздушных клапанов притока, рециркуляции и вытяжки.

С электрическим калорифером нагрева и рециркуляцией

Датчики схемы вентиляции с электрическим калорифером нагрева и рециркуляцией:

• Пожар – Дискретный датчик пожара.
• Перегрев – Термостат для определения перегрева калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• PDS вп. – Датчик перепада давления воздуха на приточном вентиляторе.
• PDS вв. – Датчик перепада давления воздуха на вытяжном вентиляторе.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тпом – Датчик температуры в помещении.

Исполнительные механизмы схемы вентиляции с электрическим калорифером нагрева и рециркуляцией:

• ВКп Откр – Открыть приточный воздушный клапан.
• Вкп Обгр – Включить обогрев воздушного клапана.
• Вп. вкл. – Включить приточный вентилятор.
• Вв. вкл. – Включить вытяжной вентилятор.
• ЭКН Ст.2 – Включить вторую ступень калорифера.
• ЭКН Ст.3 – Включить третью ступень калорифера.
• Ав. общ – Включить лампу аварии.
• ЭКН Ст.1 – Сигнал 0…10 В для управления мощностью первой ступени калорифера.
• ВКп, ВКр и ВКв – Сигнал 0…10 В для управления положением воздушных клапанов притока, рециркуляции и вытяжки.

С водяным калорифером нагрева и гликолевым рекуператором

Рекуператор

Шкаф управления вентиляцией поддерживает работу с тремя типами рекуператоров.

Автоматика шкафа фиксирует образование наледи на рекуператоре в случае срабатывания датчика перепада давления воздуха и выполняет при этом выбранный пользователем алгоритм действий.

В контроллере шкафа управления предусмотрена возможность включения предварительного нагрева воздуха перед рекуператором с контролем перегрева.

Шкаф управления запускает в работу гликолевый рекуператор совместно с открытием воздушных клапанов при старте системы. Контроллер шкафа автоматики управляет приводом задвижки, установленной в контуре рекуперации, посредством сигнала 0…10 В и включает насос циркуляции с помощью дискретной команды, контролируя состояние автоматического выключателя этого насоса.

В случае обмерзания пластинчатого рекуператора шкаф управления формирует управляющий сигнал на открытие байпаса рекуператора.

Шкаф управления запускает роторный рекуператор совместно с открытием воздушных клапанов при старте системы. Управление вращением механизма реализовано посредством сигнала 0…10 В.

Также автоматика шкафа контролирует срабатывание автоматического выключателя электропривода рекуператора.

С водяным калорифером нагрева и пластинчатым рекуператором

С водяным калорифером нагрева и роторным рекуператором

Датчики схемы вентиляции с водяным калорифером нагрева и рекуператором:

• Пожар – Дискретный датчик пожара.
• Капилляр. – Капиллярный термостат для определения обмерзания калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• Ав. насос – Доп. контакт автоматического выключателя насоса.
• PDS вп. – Датчик перепада давления воздуха на приточном вентиляторе.
• PDS вв. – Датчик перепада давления воздуха на вытяжном вентиляторе.
• PDS Рекуп – Датчик перепада давления воздуха на рекуператоре.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тобр – Датчик температуры обратной воды.
• Тпом – Датчик температуры в помещении.
• ВКп. конц. – Концевой выключатель воздушного клапана притока.
• ВКв. конц. – Концевой выключатель воздушного клапана вытяжки.
• Ав. рекуп – Доп. контакт автоматического выключателя насоса (для гликолевого рекуператора)/электропривода (для роторного рекуператора).
• ПН. Перег – Термостат для определения перегрева ТЭН предварительного нагрева.
• ПН. Конт – Доп. контакт контактора ТЭН предварительного нагрева.

Исполнительные механизмы схемы вентиляции с водяным калорифером нагрева и рекуператором:

• ВКп Откр – Открыть приточный воздушный клапан.
• ВКв Откр – Открыть вытяжной воздушный клапан.
• Вп. вкл. – Включить приточный вентилятор.
• Вв. вкл. – Включить вытяжной вентилятор.
• КЗРоткр – Открыть клапан теплообменника.
• КЗРзакр – Закрыть клапан теплообменника.
• Насос ТО – Включить насос в контуре теплообменника.
• Рекуп. вкл. – Включить элемент рекуператора: насос для гликолевого, привод для роторного, байпас для пластинчатого.
• КЗР нагр. – Сигнал 0…10 В для управления положением клапана водяного калорифера.
• Рекуп. – Сигнал 0…10 В для управления рекуператором.
• Ав. общ – Включить лампу аварии.
• ВКп. Обгр. – Включить обогрев воздушного клапана притока.
• ПН Вкл. – Включить предварительный нагрев воздуха перед рекуператором.

С электрическим калорифером нагрева и гликолевым рекуператором

С электрическим калорифером нагрева и пластинчатым рекуператором

С электрическим калорифером нагрева и роторным рекуператором

Датчики схемы вентиляции с электрическим калорифером нагрева и рекуператором:

• Пожар – Дискретный датчик пожара.
• Перегрев – Термостат для определения перегрева калорифера.
• PDS флтр – Датчик перепада давления на воздушном фильтре.
• PDS вп. – Датчик перепада давления воздуха на приточном вентиляторе.
• PDS вв. – Датчик перепада давления воздуха на вытяжном вентиляторе.
• PDS Рекуп – Датчик перепада давления воздуха на рекуператоре.
• Старт/Стоп – Переключатель для ручного запуска/останова системы.
• Тнар – Датчик температуры наружного воздуха.
• Тпр – Датчик температуры приточного воздуха.
• Тпом – Датчик температуры в помещении.
• ВКп. конц. – Концевой выключатель воздушного клапана притока.
• ВКв. конц. – Концевой выключатель воздушного клапана вытяжки.
• Ав. рекуп – Доп. контакт автоматического выключателя насоса (для гликолевого рекуператора)/электропривода (для роторного рекуператора).
• ПН. Перег – Термостат для определения перегрева ТЭН предварительного нагрева.
• ПН. Конт – Доп. контакт контактора ТЭН предварительного нагрева.

Исполнительные механизмы схемы вентиляции с электрическим калорифером нагрева и рекуператором:

• ВКп Откр – Открыть приточный воздушный клапан.
• ВКв Откр – Открыть вытяжной воздушный клапан.
• Вп. вкл. – Включить приточный вентилятор.
• Вв. вкл. – Включить вытяжной вентилятор.
• ЭКН Ст.2 – Включить вторую ступень калорифера.
• ЭКН Ст.3 – Включить третью ступень калорифера.
• Рекуп. вкл. – Включить элемент рекуператора: насос для гликолевого, привод для роторного, байпас для пластинчатого.
• ЭКН Ст.1 – Сигнал 0…10 В для управления мощностью первой ступени калорифера.
• Рекуп. – Сигнал 0…10 В для управления рекуператором.
• Ав. общ – Включить лампу аварии.
• ВКп. Обгр. – Включить обогрев воздушного клапана притока.
• ПН Вкл. – Включить предварительный нагрев воздуха перед рекуператором.

Диспетчеризация шкафов управления вентиляцией

При работе шкафов управления вентиляцией с OwenCloud удаленный контроль и управление системой вентиляции в реальном времени можно осуществлять как с компьютера, так и со смартфона.

При использовании облачного приложения доступны текущие данные со шкафа управления вентиляцией, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

Наличие интерфейса RS-485 позволяет включать шкафы управления вентиляцией в системы распределенной диспетчеризации. Информацию можно передавать на OPC-серверы, SCADA-системы, облачные сервисы.
