Шкафы управления общие — ОВЕН СПК110 — сенсорная панель

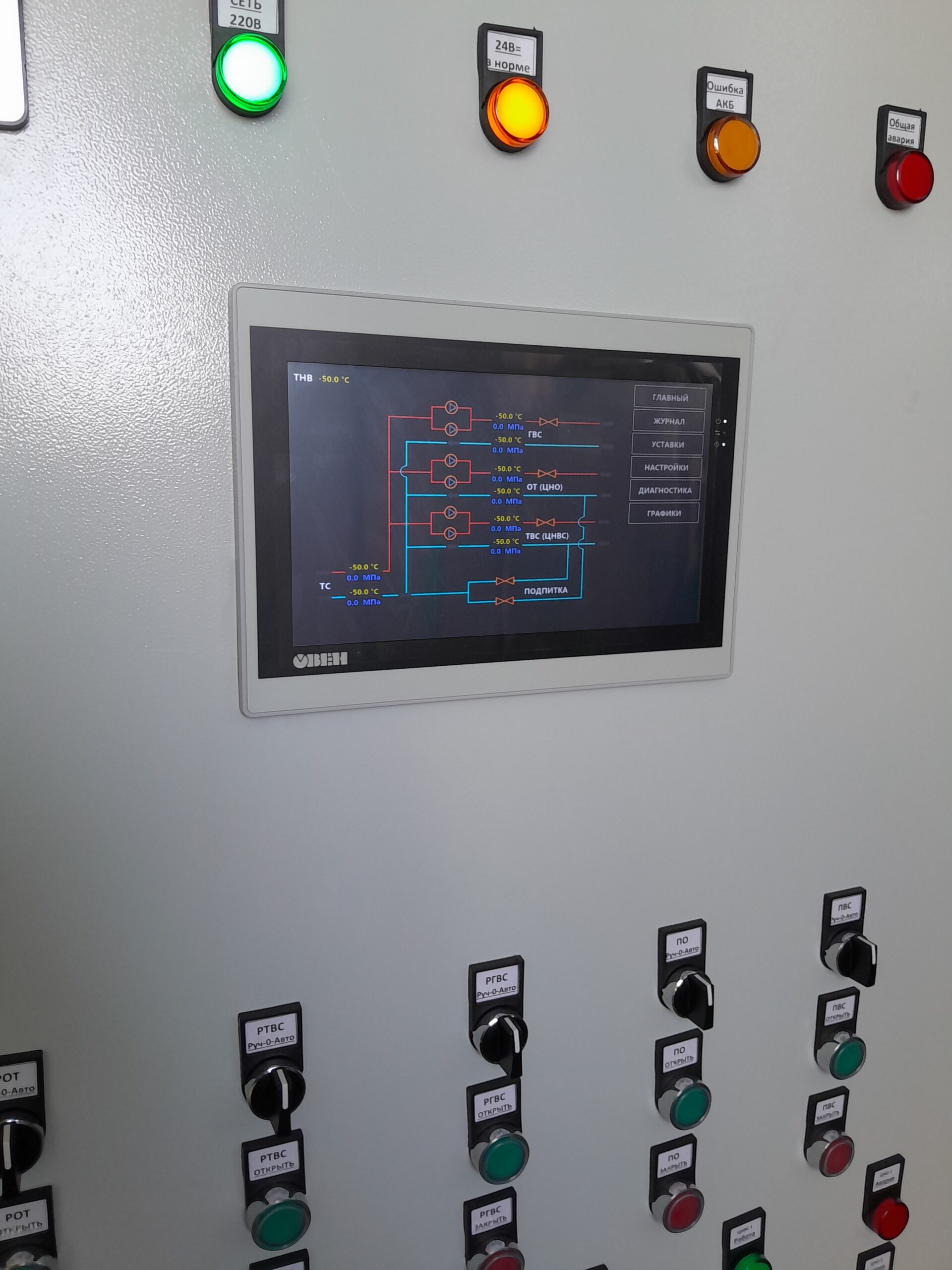

Шкафы управления индивидуальными тепловыми пунктами ИТП. Графики погодозависимости. Ротация насосов по моточасам, частотное ПИД-регулирование давлений ГВС и ХВС. Журнал аварийных событий. Заказчик - ООО «ЭСМ Север», 2025 г.

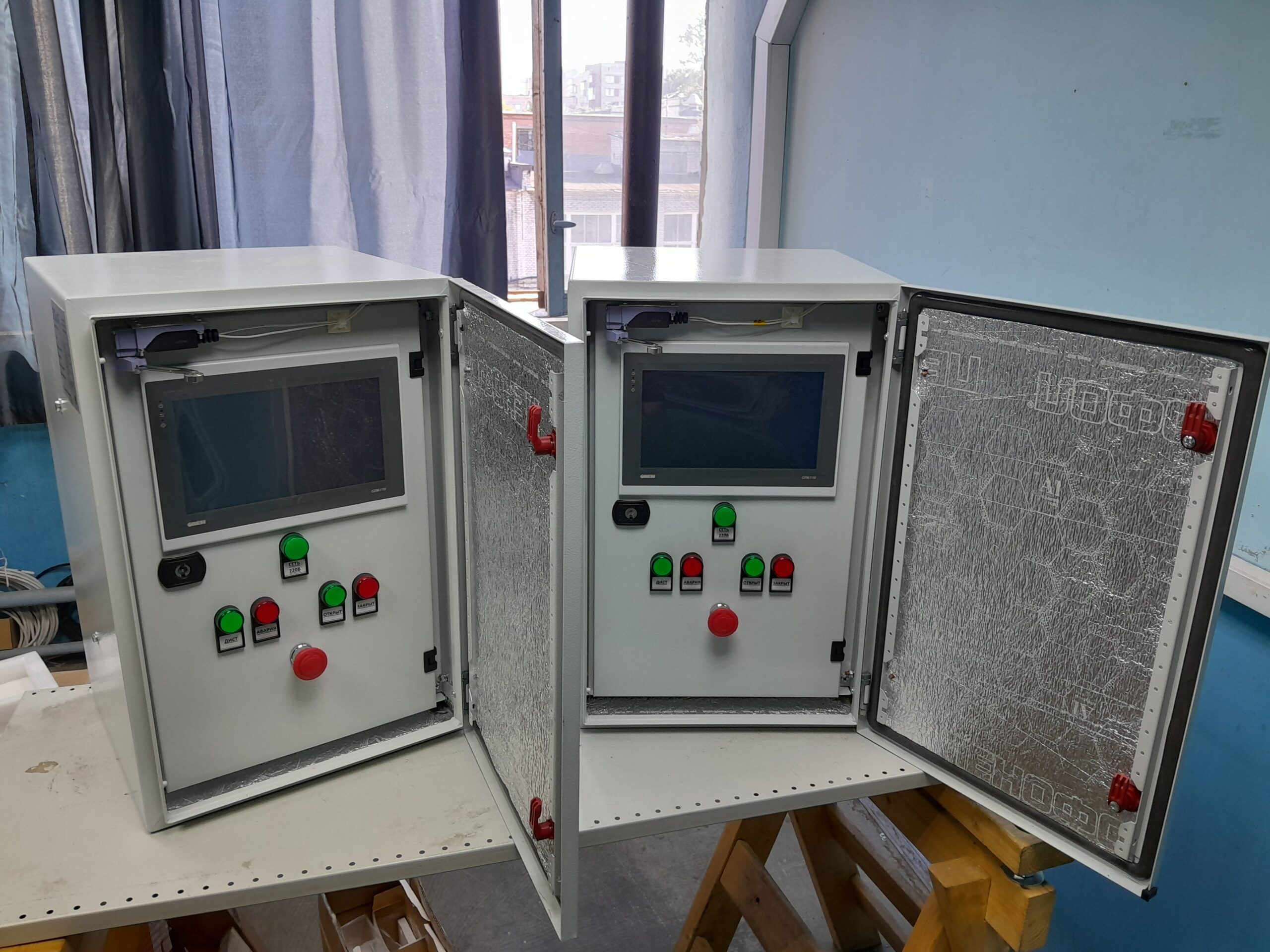

Компания РИТМ занимается производством шкафов автоматического управления на базе сенсорных панельных контроллеров ОВЕН СПК110.

Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать шкафы управления для решения широкого спектра задач автоматизации в различных отраслях промышленности.

Стоимость от 46 605 руб.

Объединение сенсорной панели и контроллера в едином устройстве позволяет разрабатывать алгоритмы управления и визуализации в единой среде программирования. Такая реализация экономит монтажное пространство в шкафу автоматики и снижает общую стоимость системы управления.

Получить консультацию

Шкафы управления с сенсорным экраном рекомендуются к использованию:

В системах HVAC.
В сфере ЖКХ (ИТП, ЦТП, котельные).
В АСУ водоканалов.
Для управления климатическим оборудованием.
В промышленности и автоматизации технологических процессов.

Преимущества:

Легко читаемая графическая мнемосхема.
Удобство работы с журналом событий и аварий.
Удобство работы с рецептами технологического процесса.
Наглядность показаний на графиках.
Удобство работы с уставками и настройками параметров.
Выгрузка статистических данных на USB-накопитель.

Шкафы управления центральным тепловым пунктом ЦТП. Управление кранами запорно-регулирующими КЗР программными ПИД-регуляторами. Заказчик - ООО «ЭСМ Север», 2025 г.

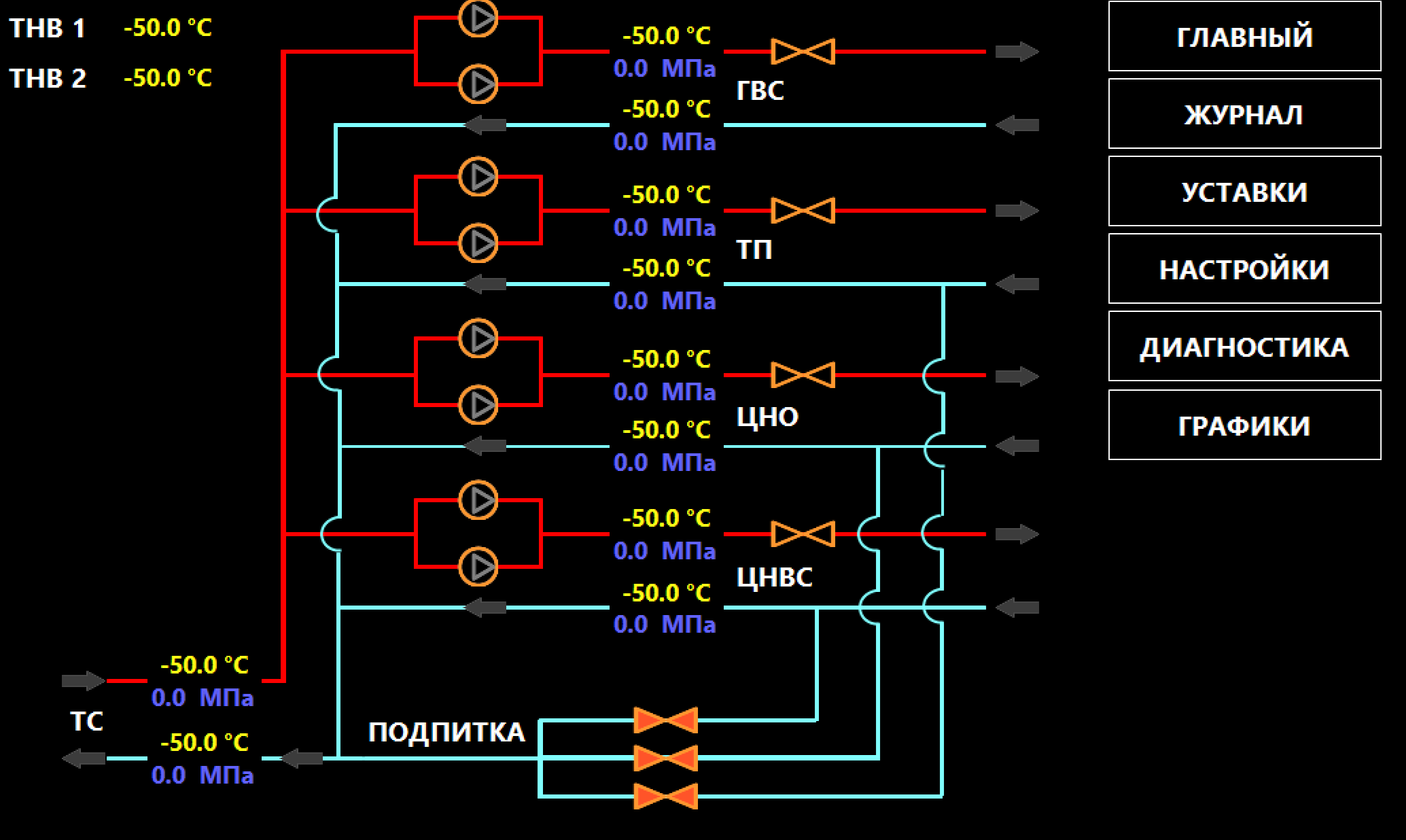

Общий вид оборудования и датчиков ИТП:

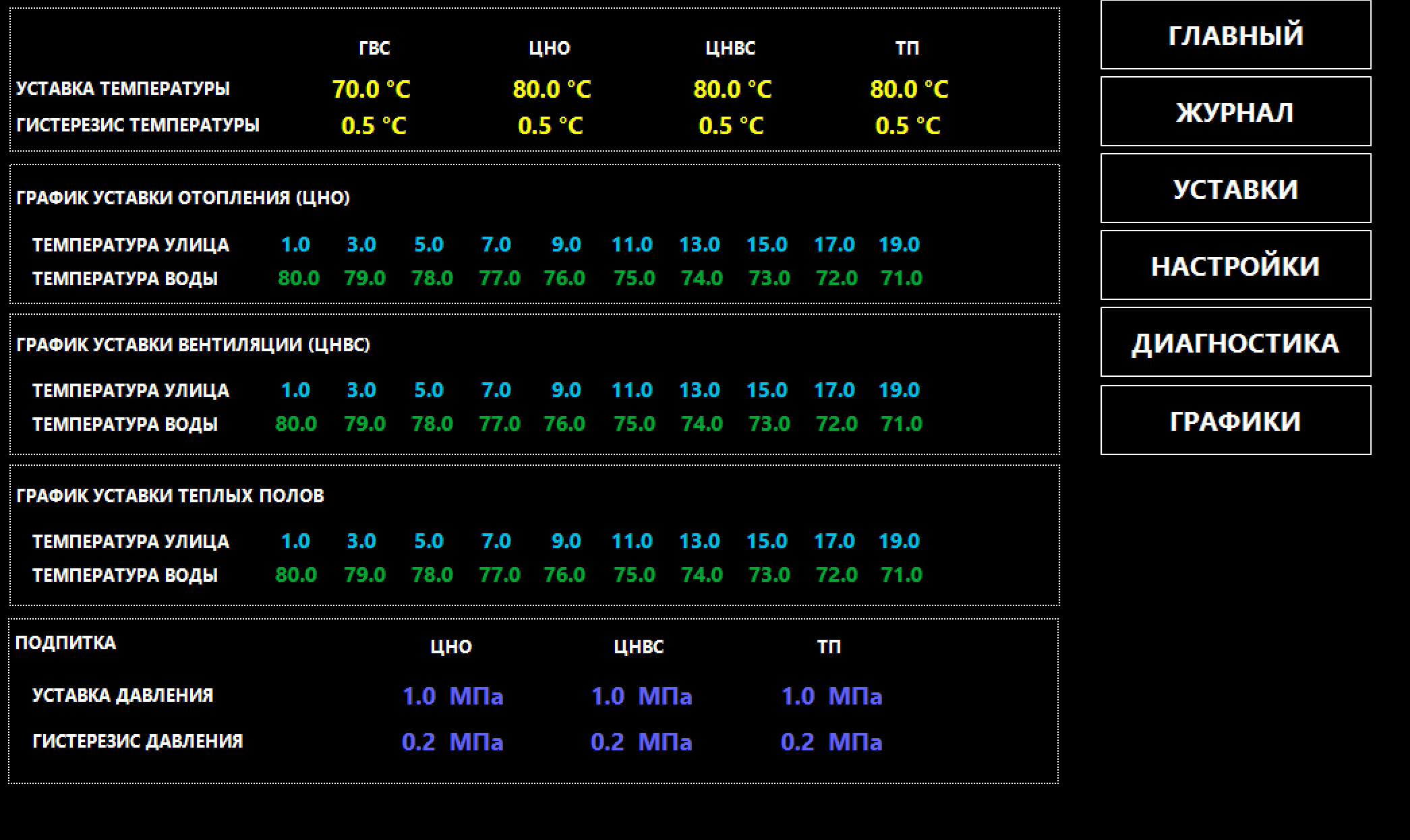

Настройка графиков погодозависимости ИТП:

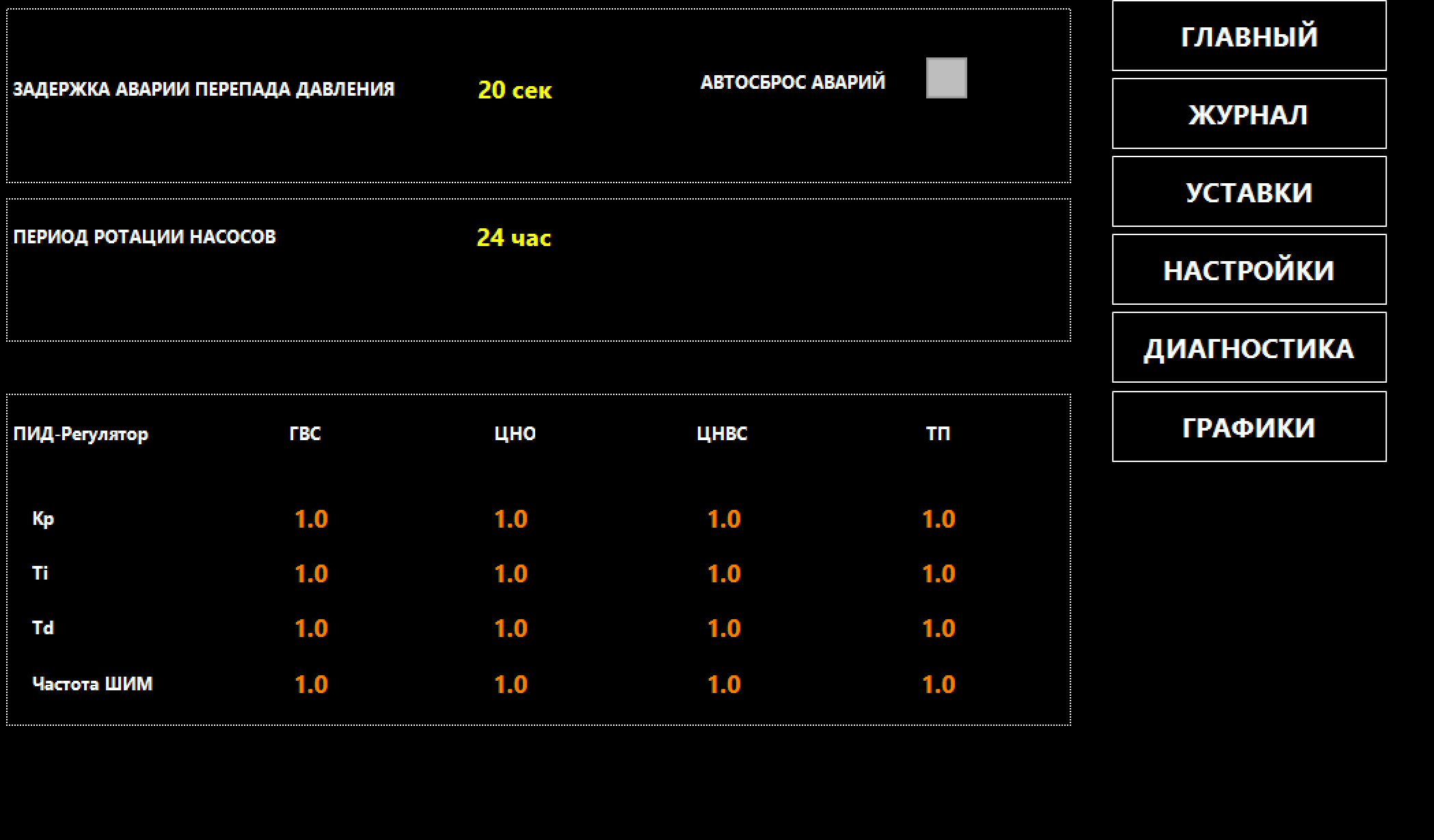

Настройка ПИД-регуляторов ИТП:

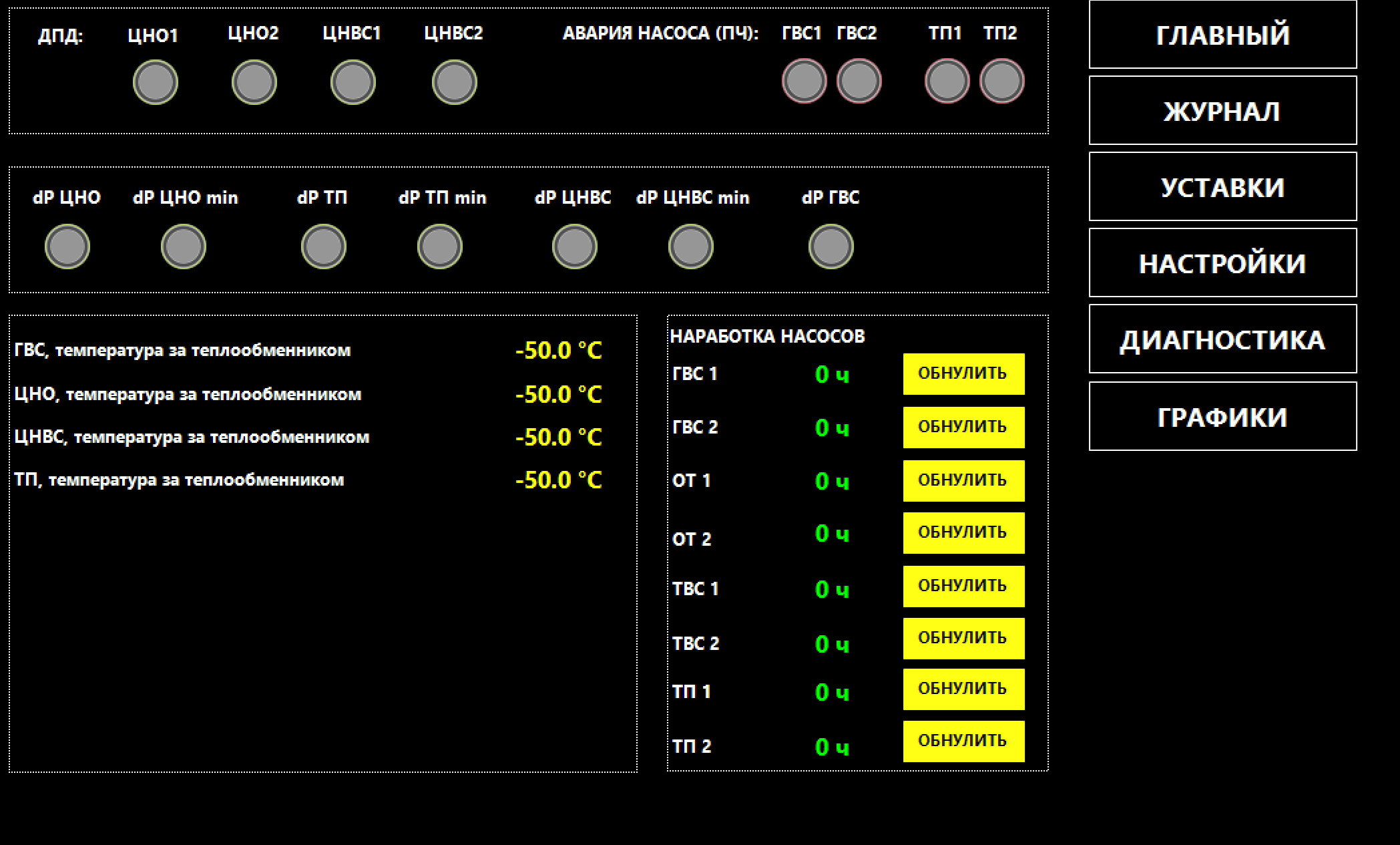

Страница диагностики ИТП:

Шкафы управления дозированием

Шкафы управления дозированием предназначены для помощи в автоматизации производственных процессов весового дозирования, объемного дозирования, фасовки и розлива:

Работа в автоматическом режиме.
Работа в сервисном режиме.
Настройки параметров дозирования.
Журнал событий и аварий.
Индикация.

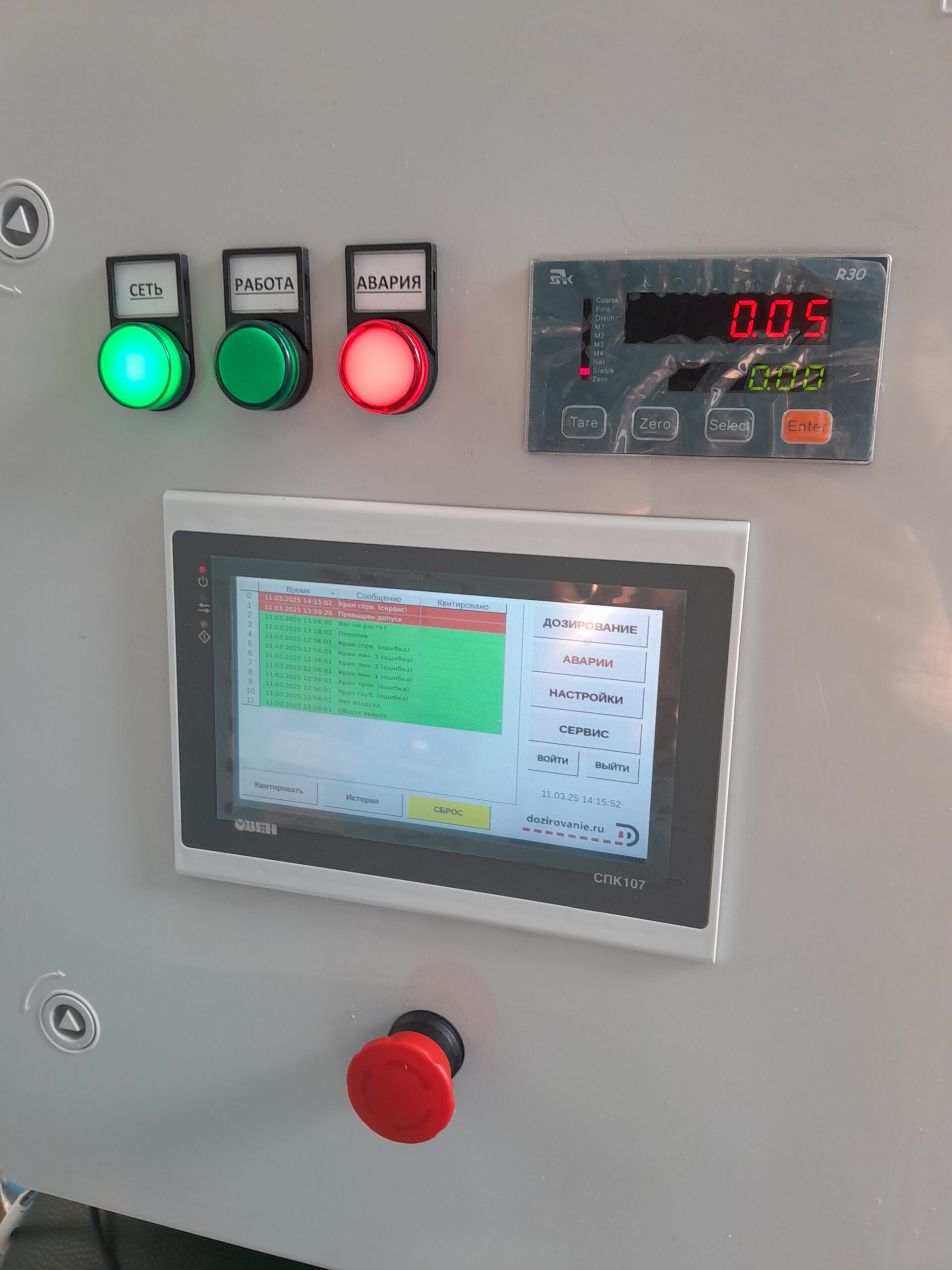

Дозатор пищевой уксусной кислоты 80%. Шкаф управления собран на ОВЕН СПК107 для Русское поле Албаши — группа компаний «Дядя Ваня», 2025 г

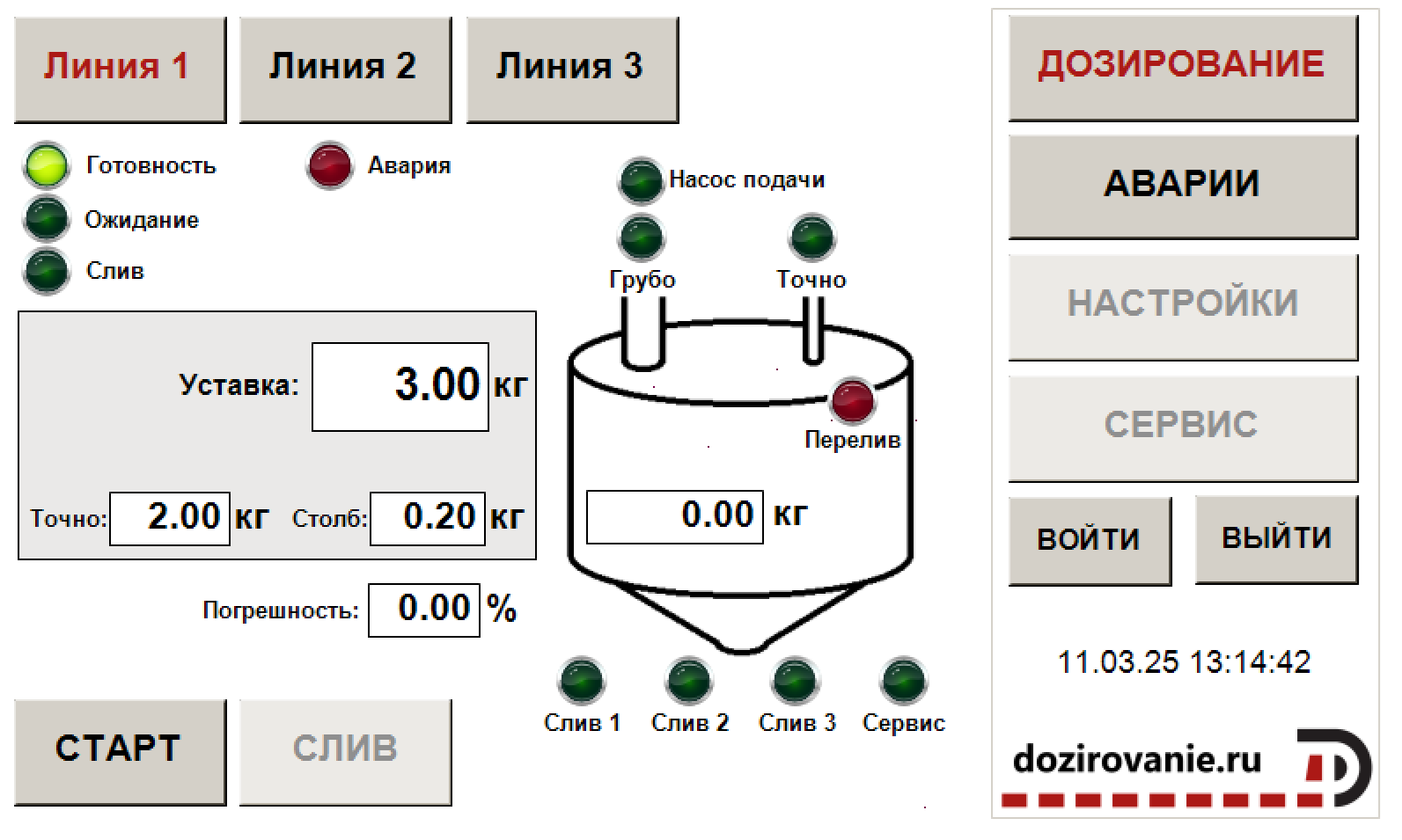

Общий вид дозирующего оборудования и показаний весов:

Журнал событий и аварий:

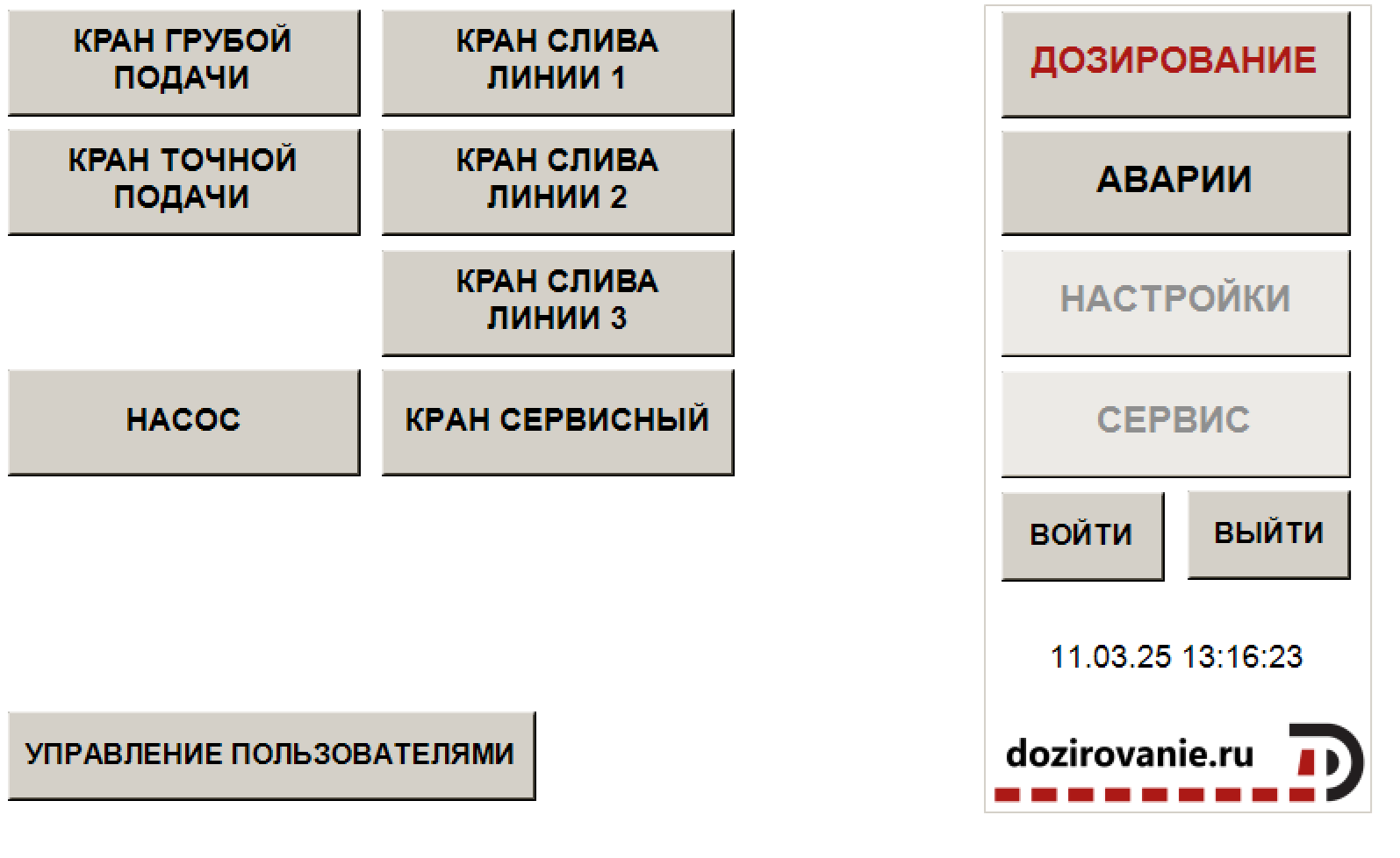

Режим ручного управления:

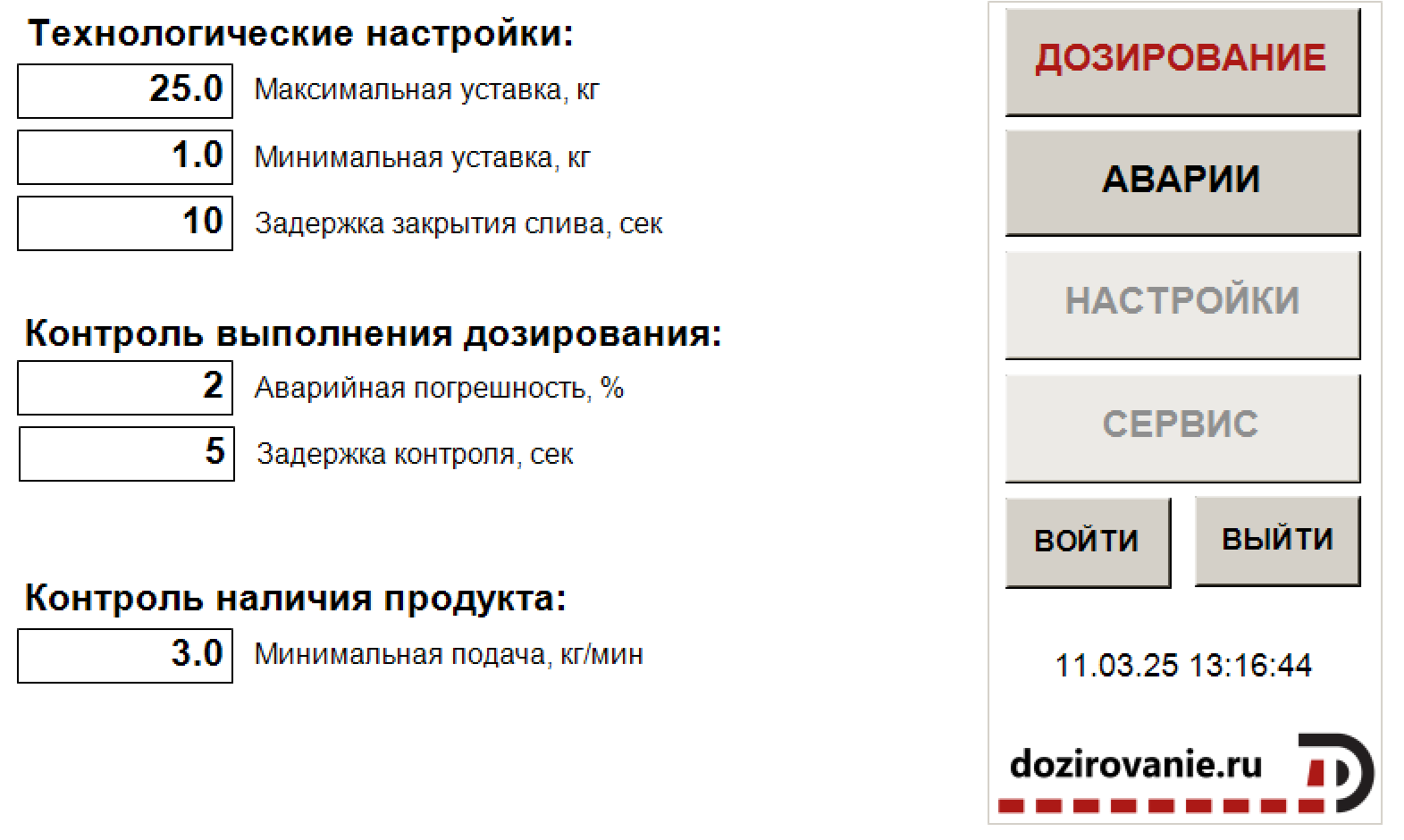

Страница настроек:

Шкафы управления задвижками

Шкафы управления запорной арматурой предназначены для управления потоками воды, энергоносителей, жидких компонентов и материалов в различных технологических процессах и системах жизнеобеспечения:

На главном экране отображается индикация текущих состояний задвижек, обогрева внутри шкафа, показаний датчиков давлений и загазованности.
Авария сбрасывается кнопкой СБРОС, если устранена причина аварии. Если в настройках стоит опция «АВТОСБРОС», то авария сбрасывается сама после устранения причины аварии. При квитировании для каждой записи присваивается время квитирования и запись переносится в историю аварий.
В области «Уставки аварийных уровней» настраиваются уставки аварийных уровней для регистрации событий. В области «Уставки задержек блокировок» настраиваются уставки алгоритма закрытия задвижки по аварийным событиям.
На странице настраиваются диапазоны датчиков, номера соответствий каналов измерения и функциональных значений алгоритма работы. Опции «Контроль» отключают контроль кодов ошибок датчиков и передачу этих состояний в журнал. Время закрытия задвижки ограничивает подачу сигнала закрытия в случае, если не срабатывает концевик состояния.

Шкафы диспетчеризации крановых узлов межпромысловых газовых коллекторов, аварийное перекрытие задвижек, г. Якутск Заказчик — ПАО «ЯТЭК», июль 2025 г.

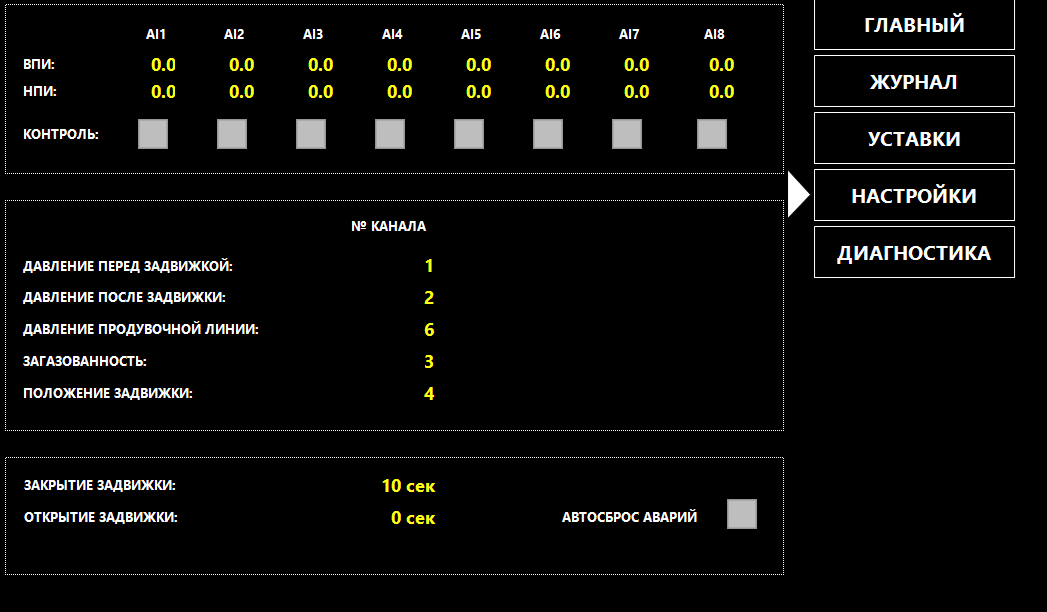

Резервирование аналоговых каналов измерения, настройка соответствий каналов:

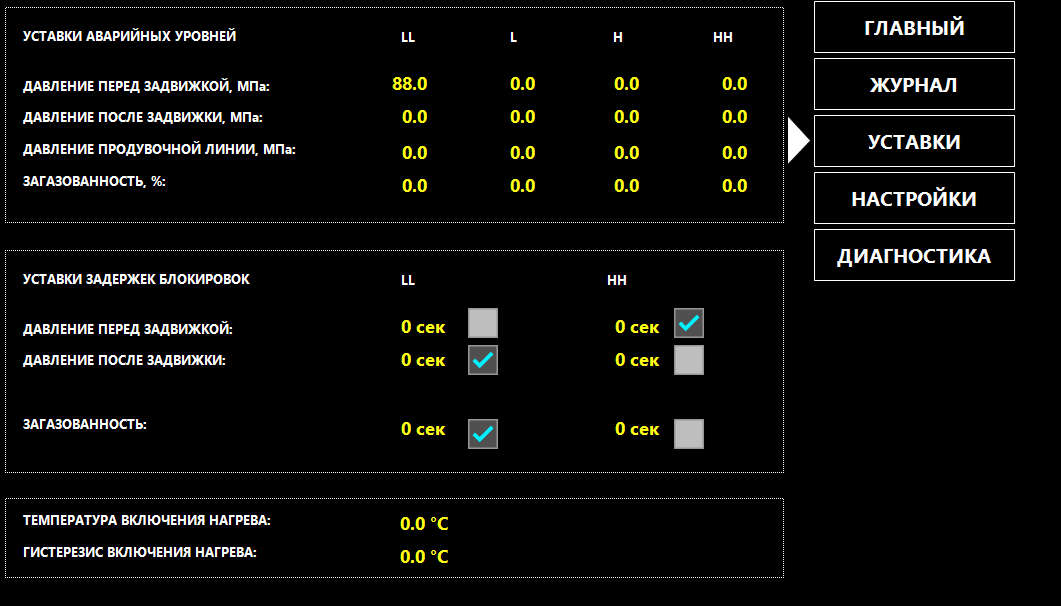

Настройка аварийных и предупредительных уровней срабатывания задвижек:

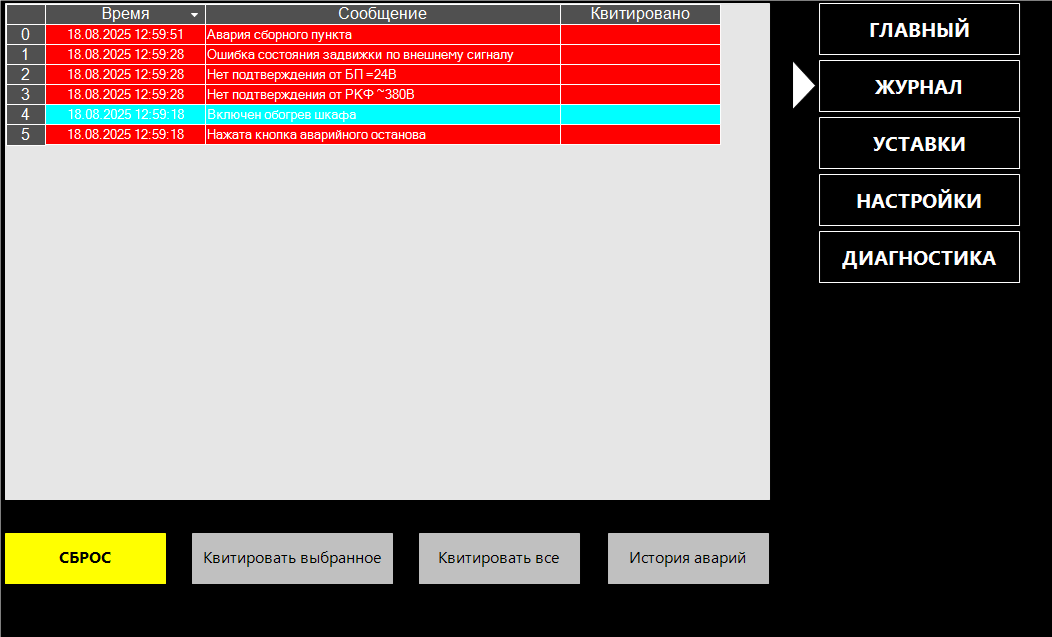

Работа с журналом событий и аварий, квитирование событий на задвижках:

Компания РИТМ имеет сертификаты на серийные шкафы управления
