Шкафы управления тепловыми пунктами (ИТП, ЦТП) — ОВЕН ТРМ32

Шкафы управления ИТП, отоплением и ГВС с ОВЕН ТРМ32

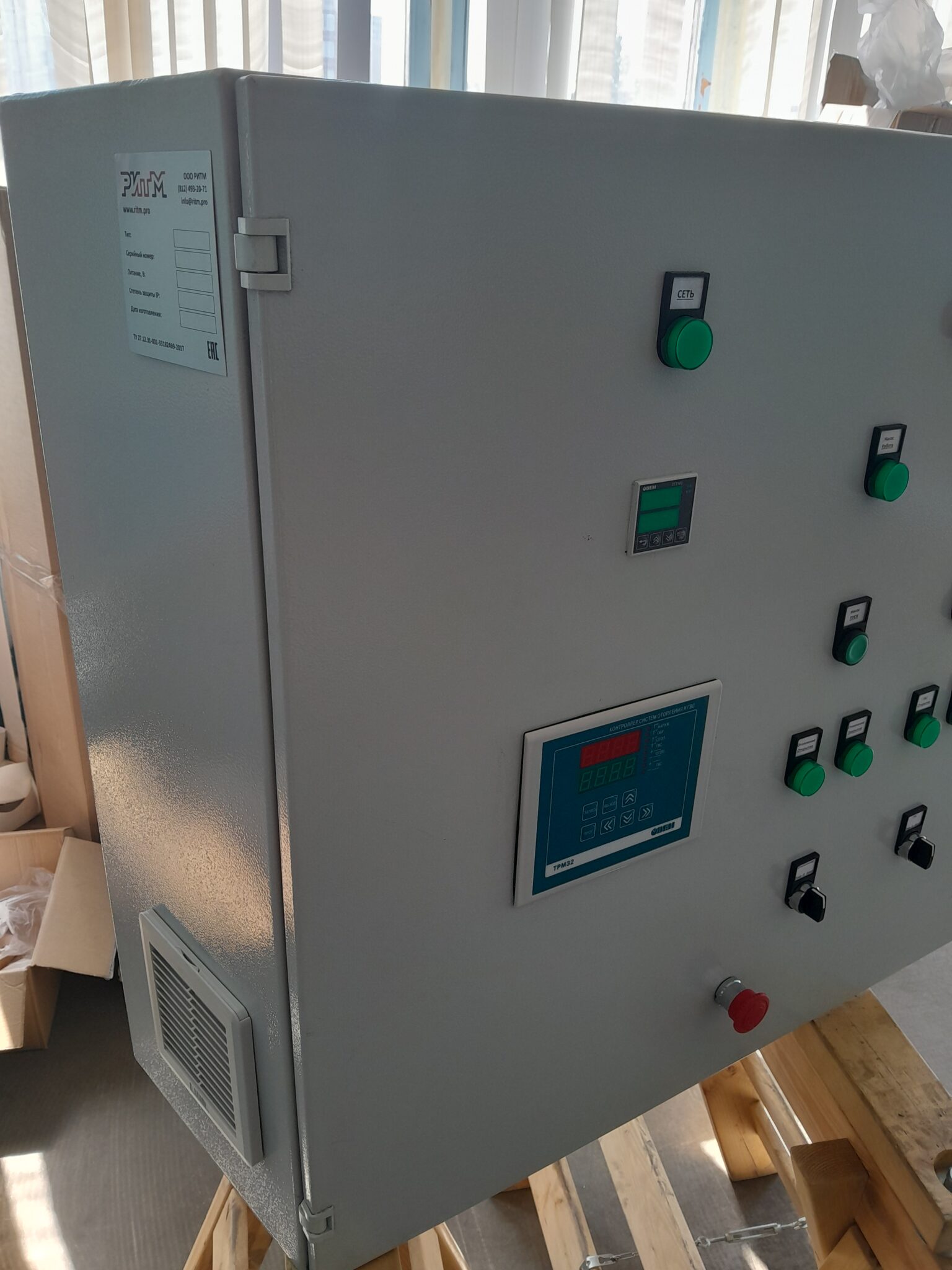

Шкаф управления предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных.

Шкаф управления отоплением и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляя запорно-регулирующим клапаном (КЗР).

• Шкаф управления подходит для применения во всех ИТП и ЦТП с дискретным управлением запорно-регулирующего клапана.
• Не требуется программирование. Настройка с лицевой панели или через ПК по паспорту на шкаф управления отоплением и ГВС. Не требуется специальная квалификация.
• Встроенный алгоритм ПИД-регулирования обеспечивает высокую точность поддержания температуры в системах ГВС и отопления.
• Контроль превышения температуры обратного теплоносителя.
• Удаленная диспетчеризация шкафа управления тепловым пунктом.

Примеры схем подключения шкафов автоматики тепловых пунктов

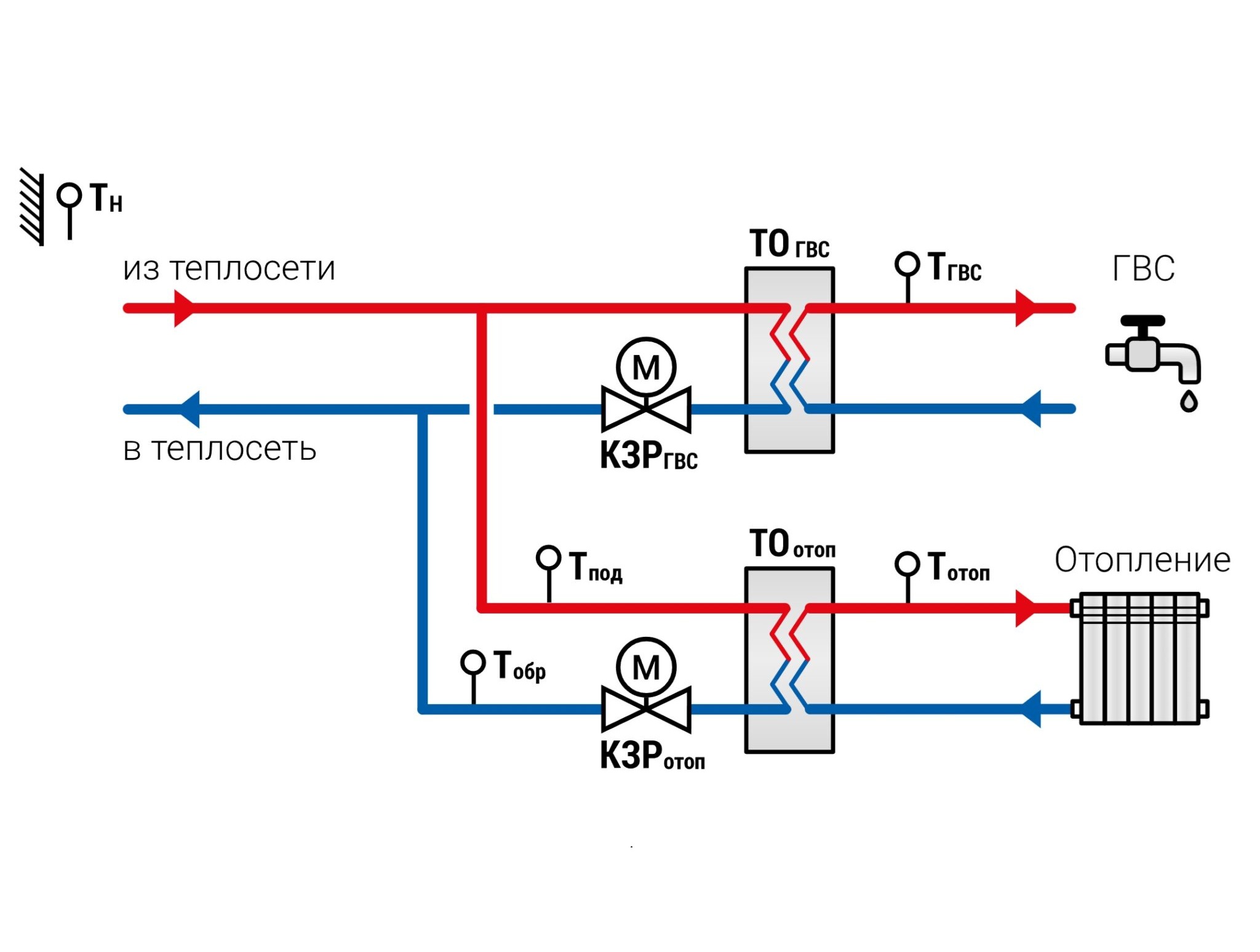

Шкаф автоматического управления закрытым контуром ГВС и закрытым контуром отопления. Без управления насосами циркуляции и подпиткой.

• Тн — датчик температуры наружного воздуха.
• Тпод — датчик температуры подающего трубопровода теплосети.
• Тобр — датчик температуры обратного трубопровода теплосети.
• Тгвс — датчик температуры контура ГВС.
• Тотоп — датчик температуры контура отопления.
• КЗРотоп — клапан запорно-регулирующий контура отопления.
• КЗРгвс — клапан запорно-регулирующий контура ГВС.
• ТОгвс — теплообменники контуров ГВС.
• ТОотоп — теплообменники контуров отопления.

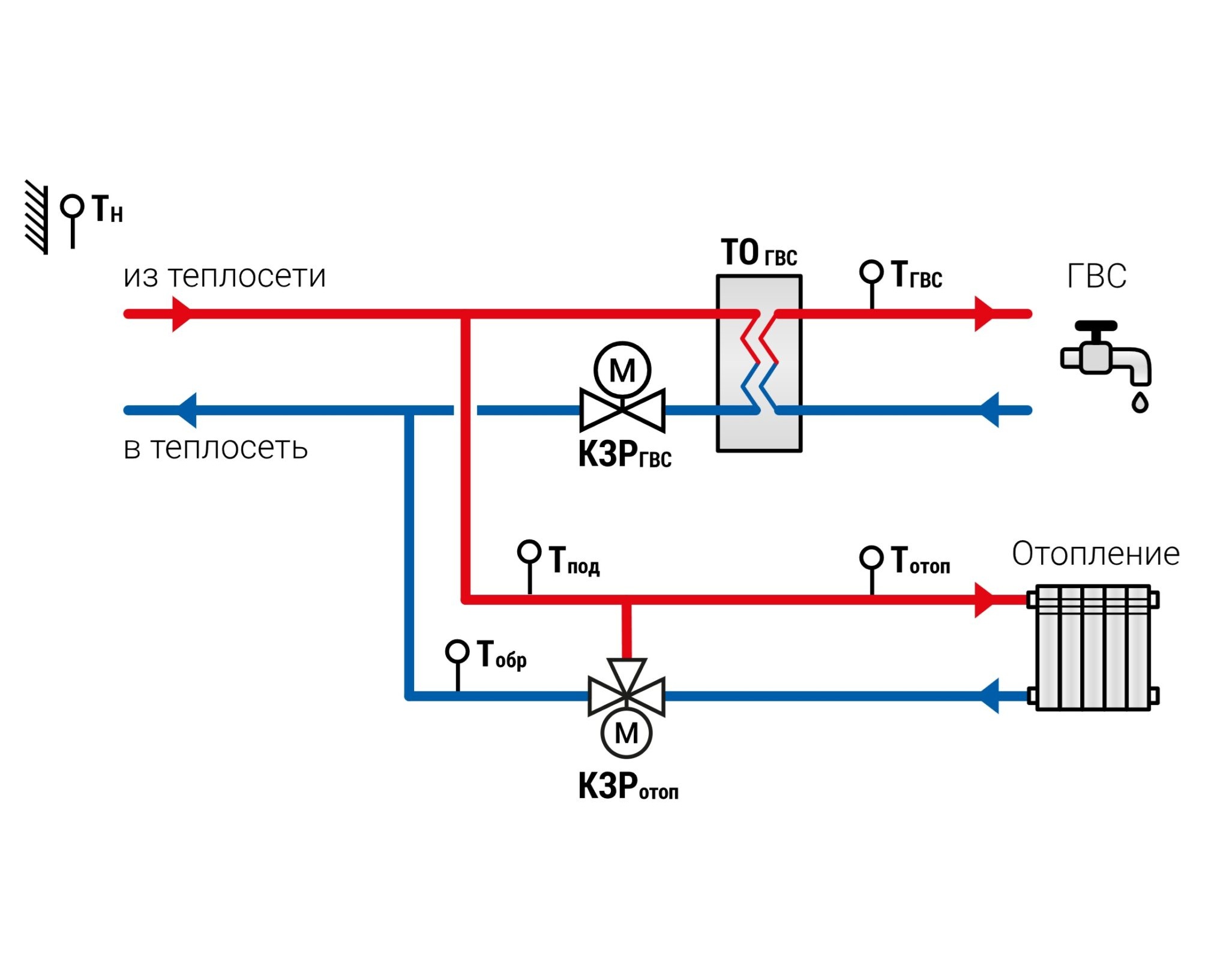

Шкаф автоматического управления закрытым контуром ГВС и открытым контуром отопления. Без управления насосами циркуляции и подпиткой

• Тн — датчик температуры наружного воздуха.
• Тпод — датчик температуры подающего трубопровода теплосети.
• Тобр — датчик температуры обратного трубопровода теплосети.
• Тгвс — датчик температуры контура ГВС.
• Тотоп — датчик температуры контура отопления.
• КЗРотоп — клапан запорно-регулирующий контура отопления.
• КЗРгвс — клапан запорно-регулирующий контура ГВС.
• ТОгвс — теплообменники контуров ГВС.
• ТОотоп — теплообменники контуров отопления.

Регулирование температуры в контуре отопления

Пользователь строит отопительный график по двум точкам. Шкаф управления вычисляет текущую уставку для контура отопления. Программный ПИД-регулятор управляет клапаном запорно-регулирующим (КЗР) отопления для поддержания температуры в контуре и защиты от превышения температуры обратного теплоносителя.

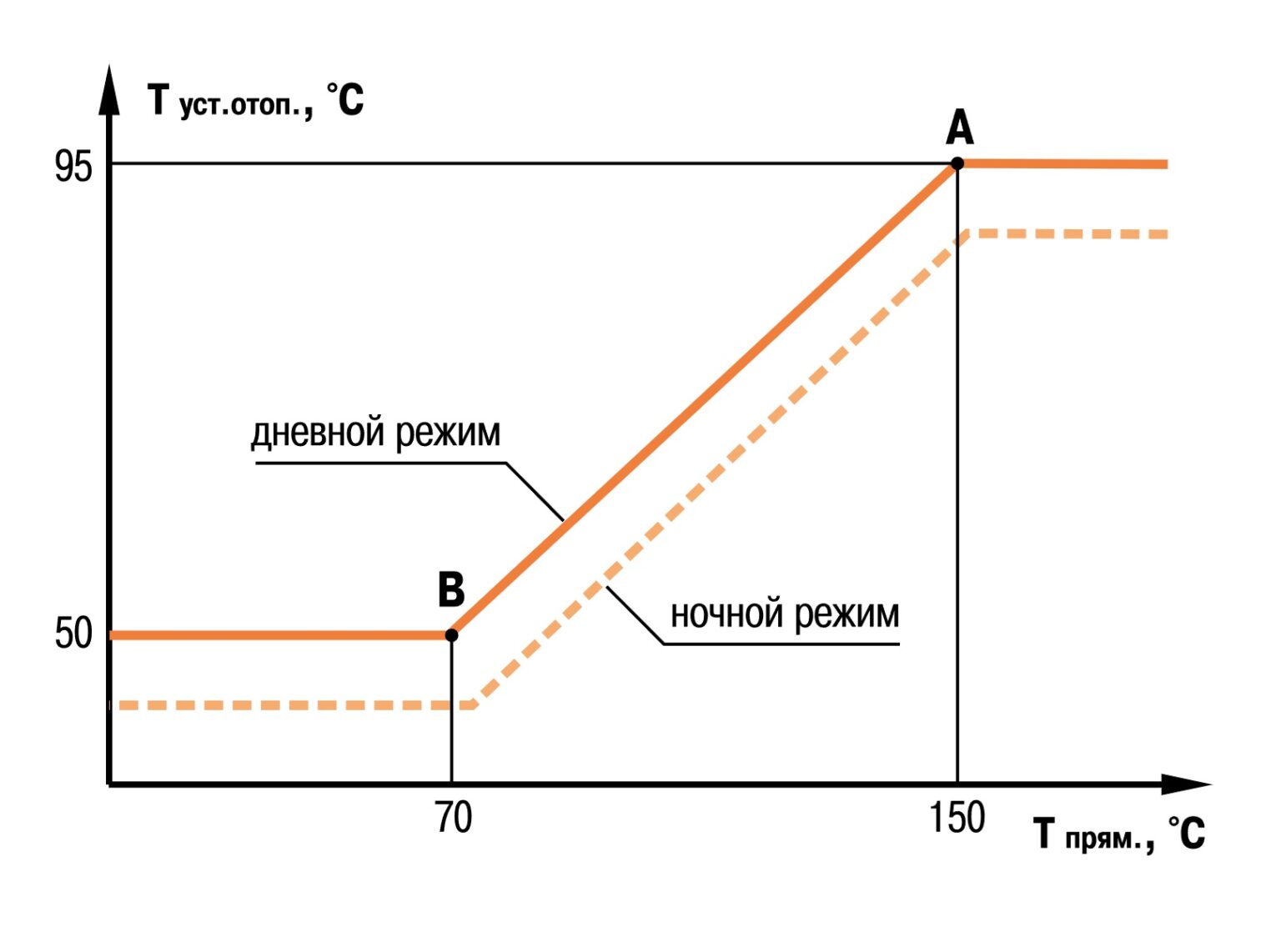

Шкаф вычисляет текущую уставку для контура отопления по графику пользователя. График построен относительно температуры наружного воздуха.

• Тнаруж. — температура наружного воздуха.
• Тнаруж.i — текущие показания датчика температуры наружного воздуха.
• Туст.отоп. — уставка температуры отопления.
• Туст.отоп.i — текущее значение уставки отопления.

Шкаф вычисляет текущую уставку для контура отопления по графику пользователя. График построен относительно температуры наружного воздуха.

• Тнаруж. — температура наружного воздуха.
• Тпрям. — температура подающего трубопровода.

Поддержание температуры в контуре отопления и защита от превышения температуры обратного теплоносителя осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.

Регулирование температуры в контуре горячего водоснабжения (ГВС)

Шкаф управления выполняет регулирование температуры в контуре ГВС по заданной пользователем уставке. С помощью управляющих воздействий на клапан запорно-регулирующий (КЗР) «Открыть» или «Закрыть» шкаф изменяет положение клапана, поддерживая температуру в контуре по ПИД-закону.

Контроль температуры обратной воды, возвращаемой в теплосеть

Пользователь строит график температуры обратного теплоносителя по двум точкам. Шкаф управления вычисляет актуальное максимально допустимое значение температуры обратного теплоносителя (Тобр.max).

Если это значение превышено, то шкаф управления переходит из режима поддержания температуры в контуре отопления в режим защиты от превышения температуры в обратном трубопроводе.

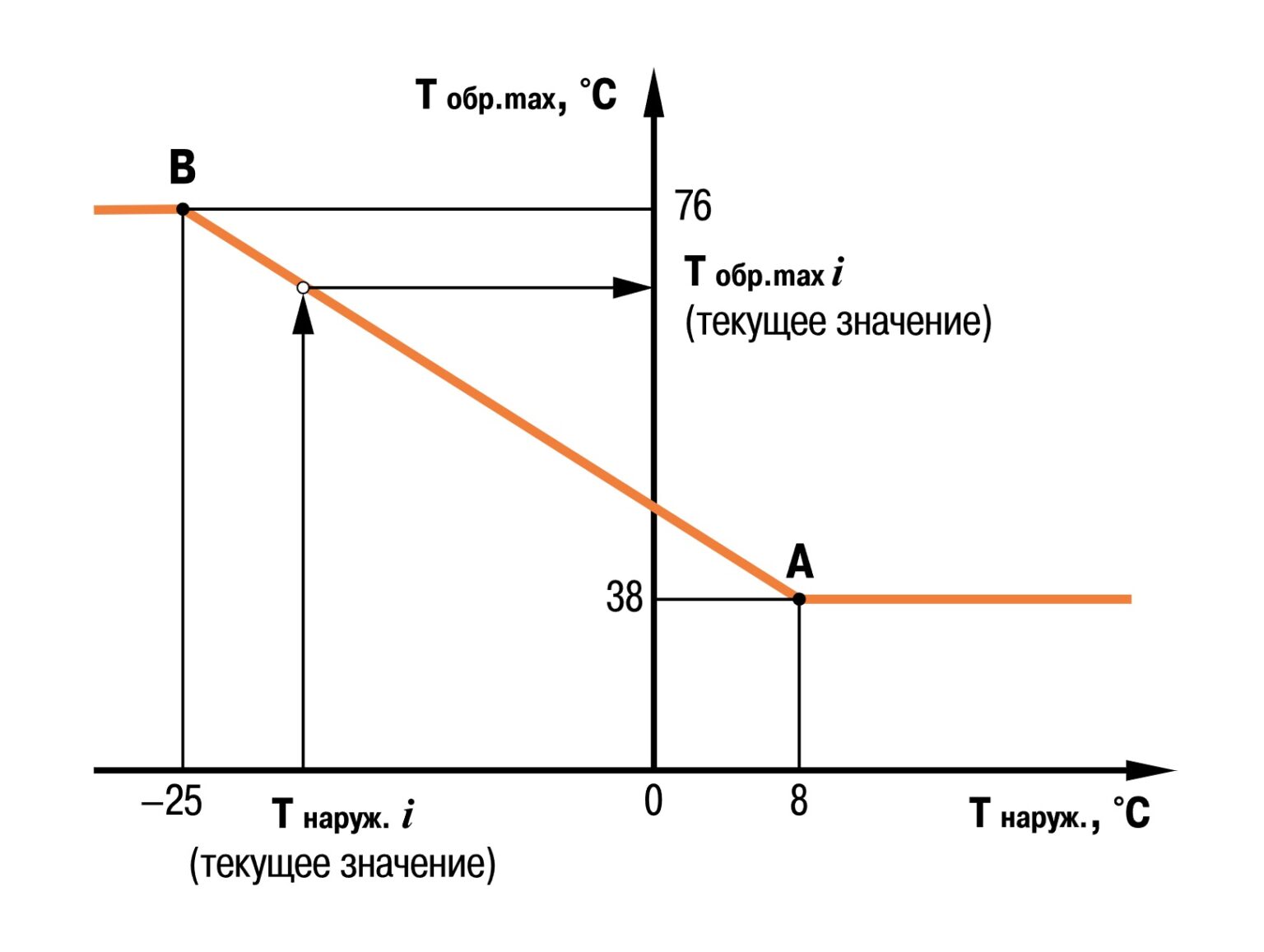

Шкаф вычисляет актуальное максимально допустимое значение температуры обратного теплоносителя по графику пользователя. График построен относительно температуры наружного воздуха.

• Тнаруж. — температура наружного воздуха.
• Тнаруж.i — текущие показания датчика температуры наружного воздуха.
• Тобр.max. — температура обратного теплоносителя.
• Тобр.max.i — текущие показания температуры обратного теплоносителя.

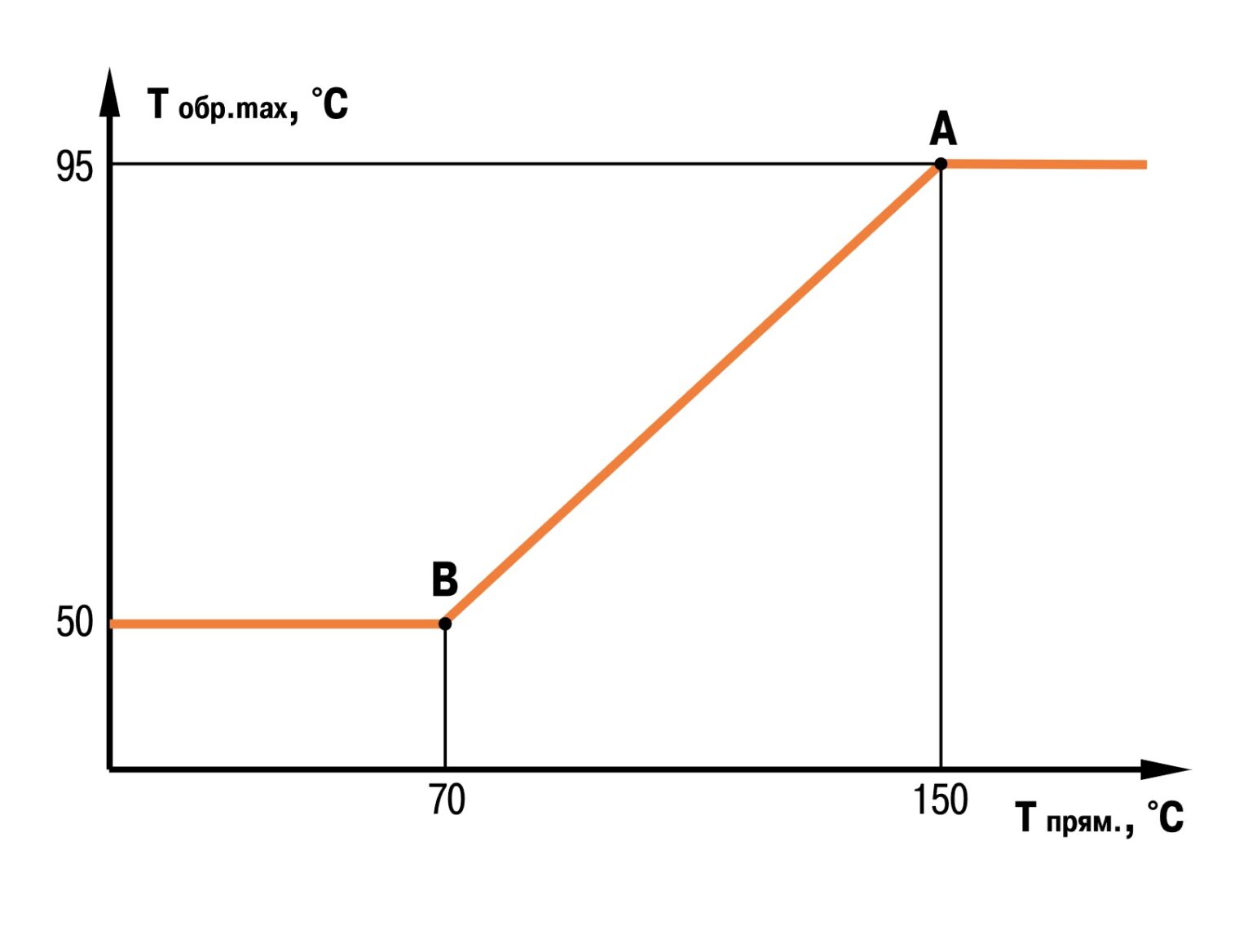

Шкаф вычисляет актуальное максимально допустимое значение температуры обратного теплоносителя по графику пользователя. График построен относительно температуры подающего трубопровода теплосети.

• Тпрям. — температура подающего трубопровода теплосети.
• Тобр.max. — температура обратного теплоносителя.

Возвращение к режиму регулирования температуры контура отопления произойдет после снижения температуры обратного теплоносителя ниже (Тобр.max – Δ). Значение Δ задается пользователем.

Поддержание температуры в контуре отопления и защита от превышения температуры обратного теплоносителя осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.

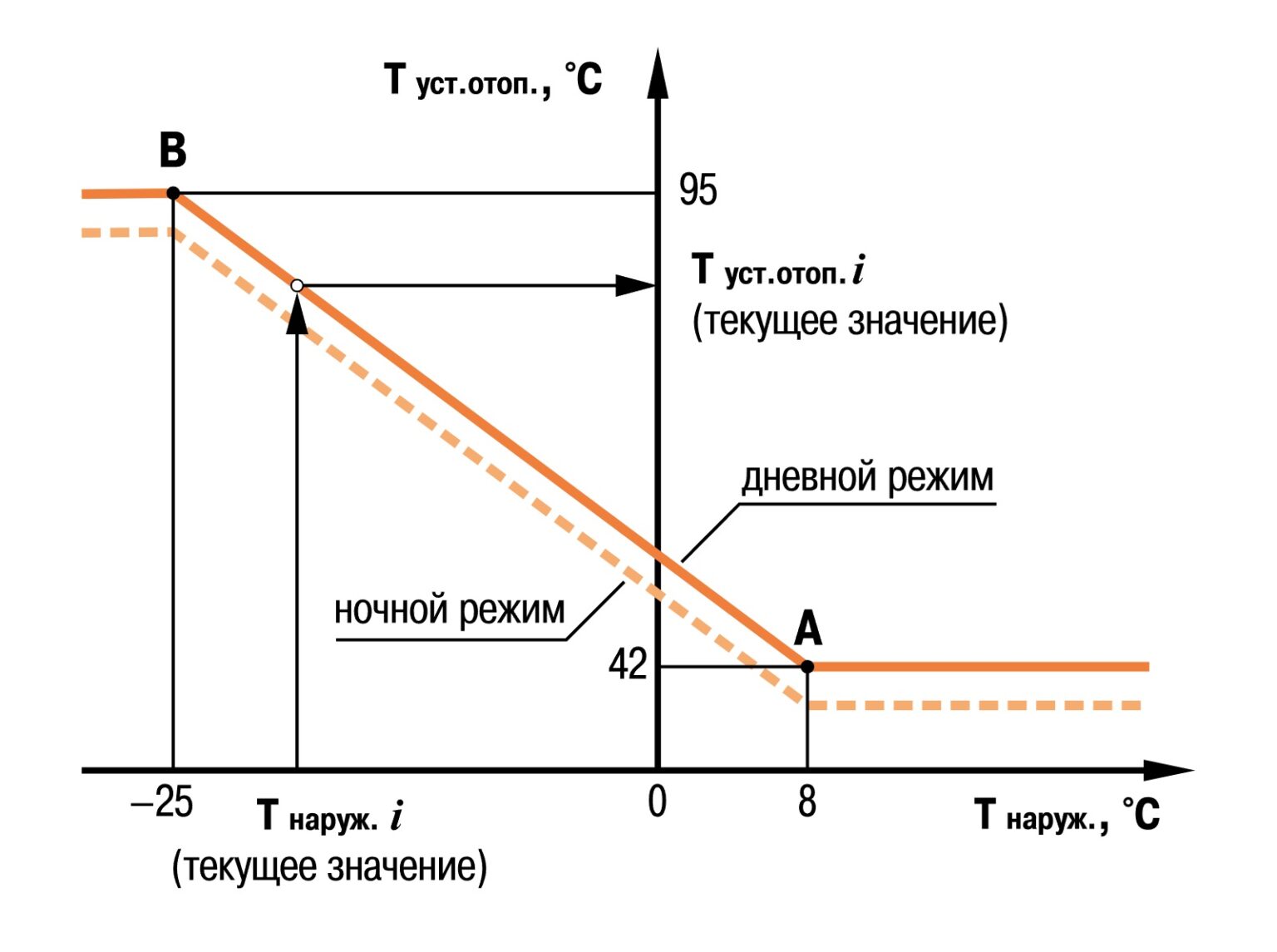

Переключение в режим экономии «День/Ночь»

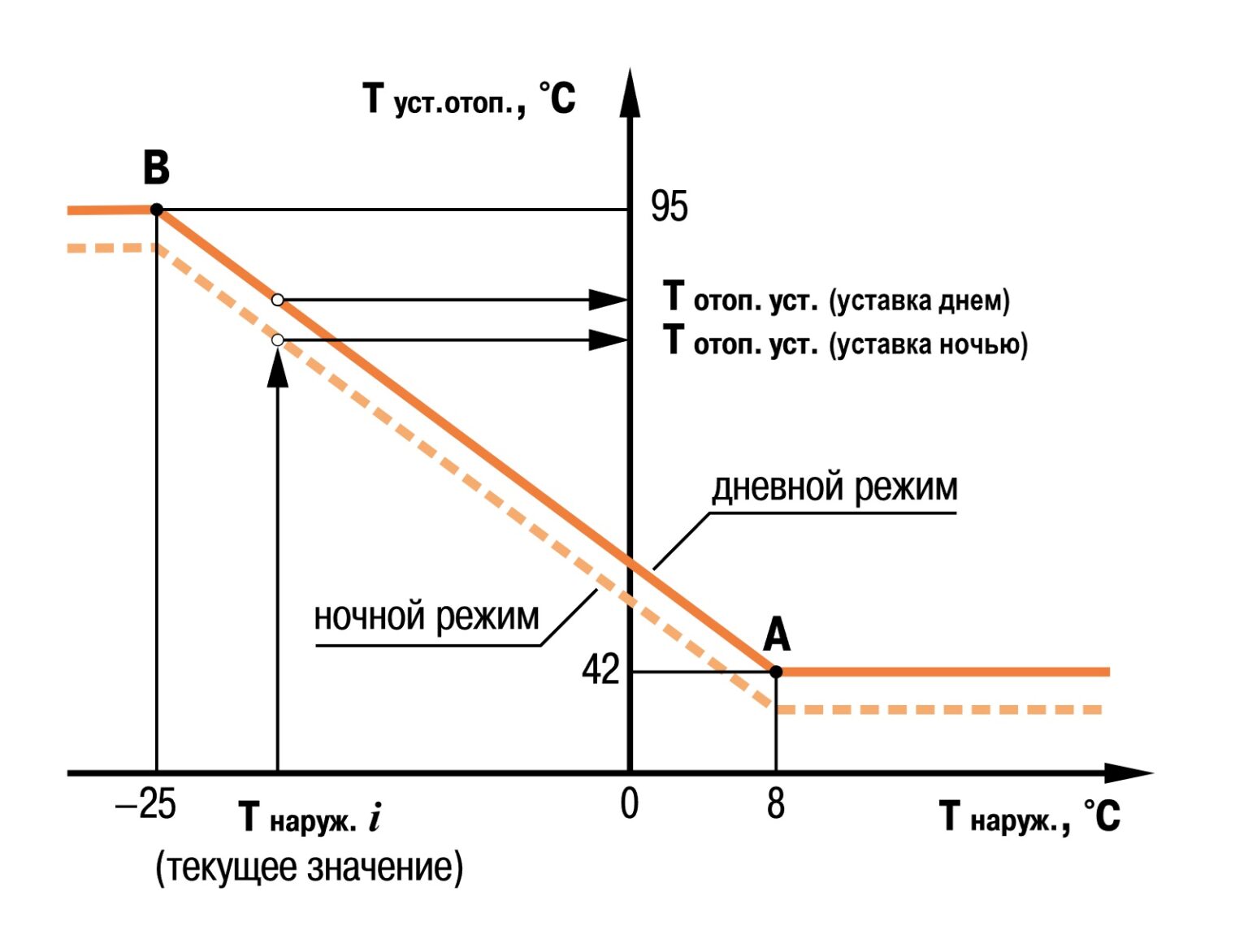

При переходе в режим «Ночь» отопительный график сдвигается вниз на величину, указанную пользователем в настройках шкафа управления. Это позволяет работать прибору в ночное время на пониженной уставке и возвращаться к стандартному значению уставки в дневное время.

• Тнаруж. — температура наружного воздуха.
• Тнаруж.i — текущие показания датчика температуры наружного воздуха.
• Туст.отоп. — уставка температуры отопления.

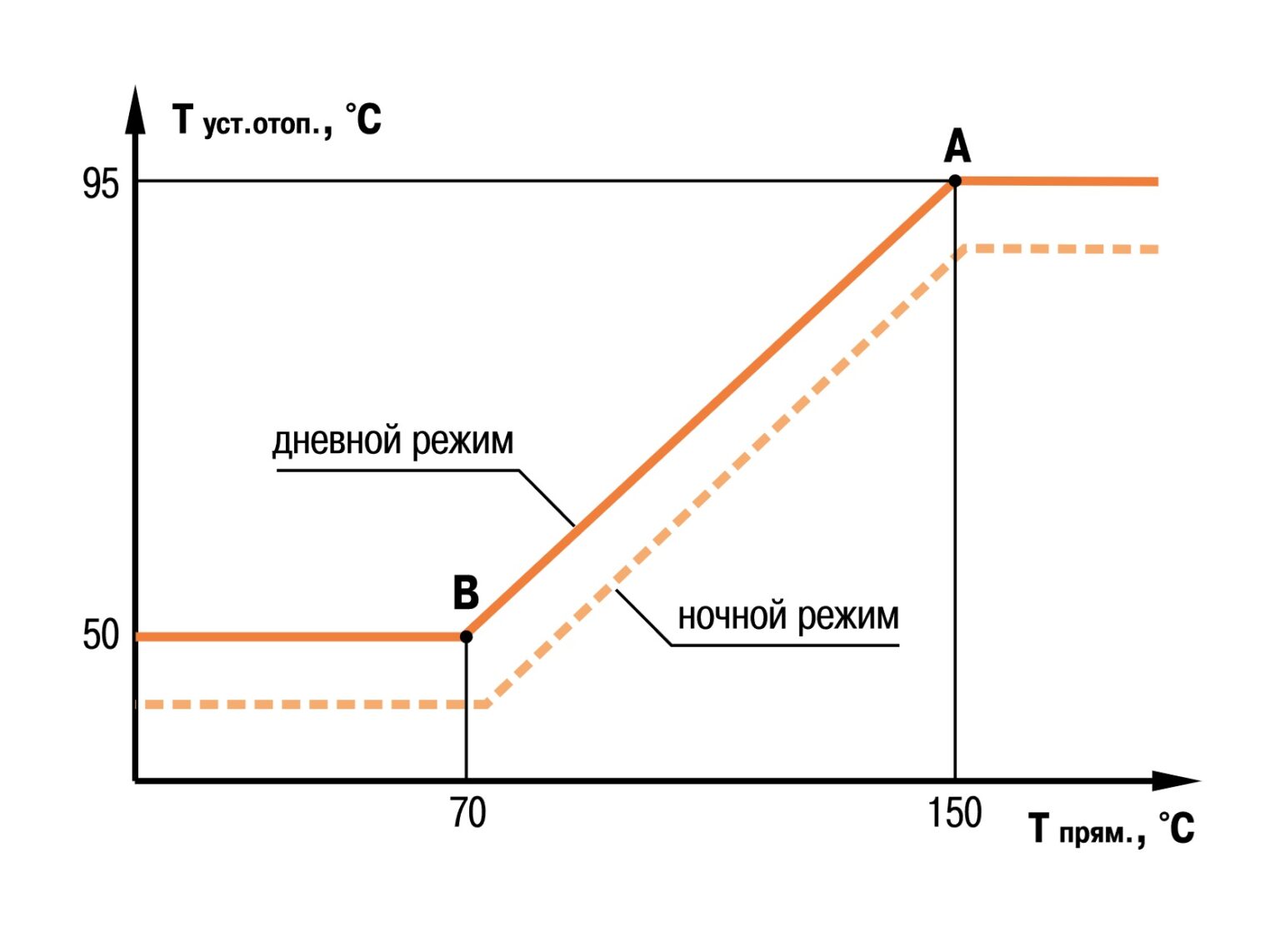

Перевод шкафа управления в режим экономии происходит при замыкании контактов «День-Ночь». Переключать режим можно тумблером, таймером, переключателем или любым внешним исполнительным устройством с «сухим» контактом, дистанционно.

• Тпрям. — температура теплоносителя подающего трубопровода.
• Тнаруж.i — текущие показания датчика температуры наружного воздуха.

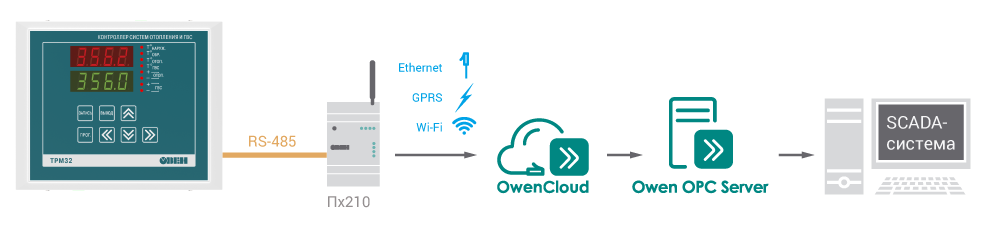

Диспетчеризация шкафа управления тепловым пунктом (ИТП) с ОВЕН ТРМ32

Бесплатный облачный сервис OwenCloud позволяет следить за работой шкафов управления на ИТП и ЦТП из любой точки мира, а также получать уведомления о нештатных ситуациях на телефон или почту.

OwenCloud доступен как в браузере, так и в приложении на Android и iOS.

Открытая карта регистров дает возможность включить прибор в удаленные системы диспетчеризации ИТП и ЦТП (SCADA – системы) или организовать связь с промышленными контроллерами других шкафов автоматики.
