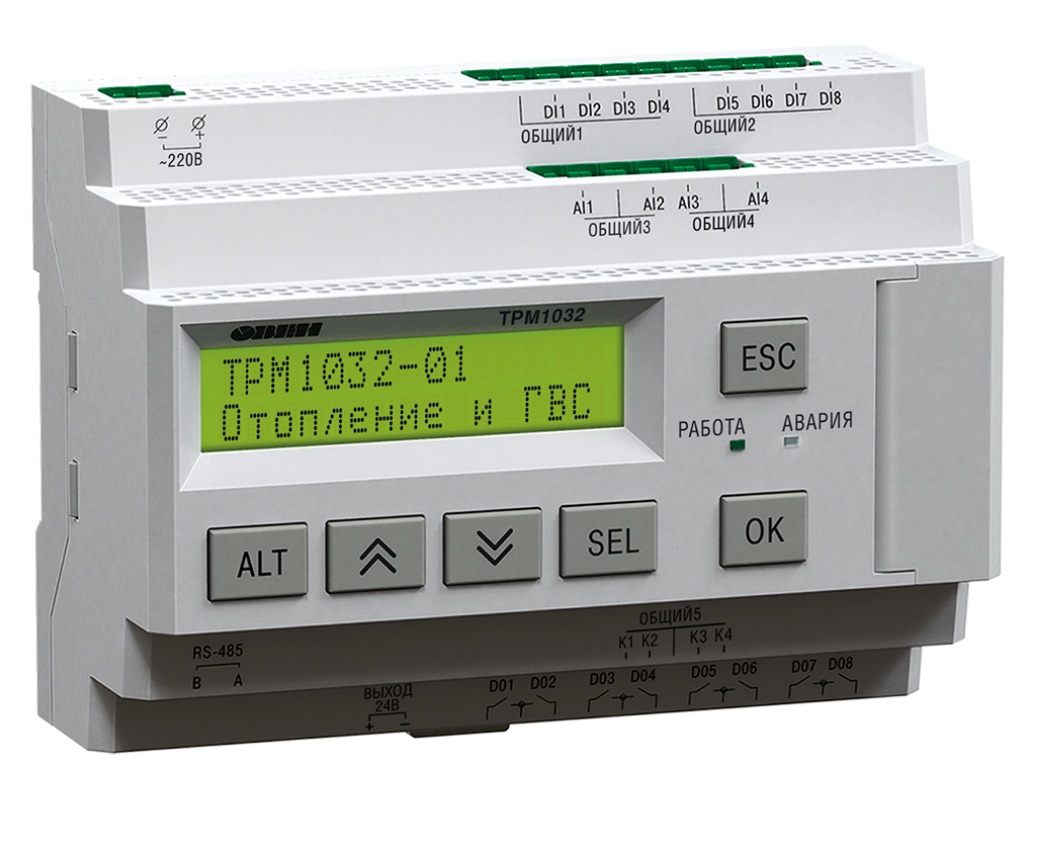

Шкафы управления тепловыми пунктами (ИТП, ЦТП) — ОВЕН ТРМ1032

Шкафы управления ИТП, отоплением и ГВС с ОВЕН ТРМ1032

Шкаф управления предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных.

Шкаф управления отоплением и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление системы, управляя контуром подпитки.

• Шкаф управления подходит для применения во всех ИТП и ЦТП с дискретным управлением запорно-регулирующего клапана.
• Не требуется программирование. Настройка с лицевой панели или через ПК по паспорту на шкаф управления отоплением и ГВС. Не требуется специальная квалификация.
• Погодозависимое регулирование температуры теплоносителя.
• Управление насосами циркуляции.
• Управление контуром подпитки.
• Встроенный алгоритм ПИД-регулирования обеспечивает высокую точность поддержания температуры в системах ГВС и отопления.
• Контроль превышения температуры обратного теплоносителя.
• Удаленная диспетчеризация шкафа управления тепловым пунктом.

Функциональные возможности

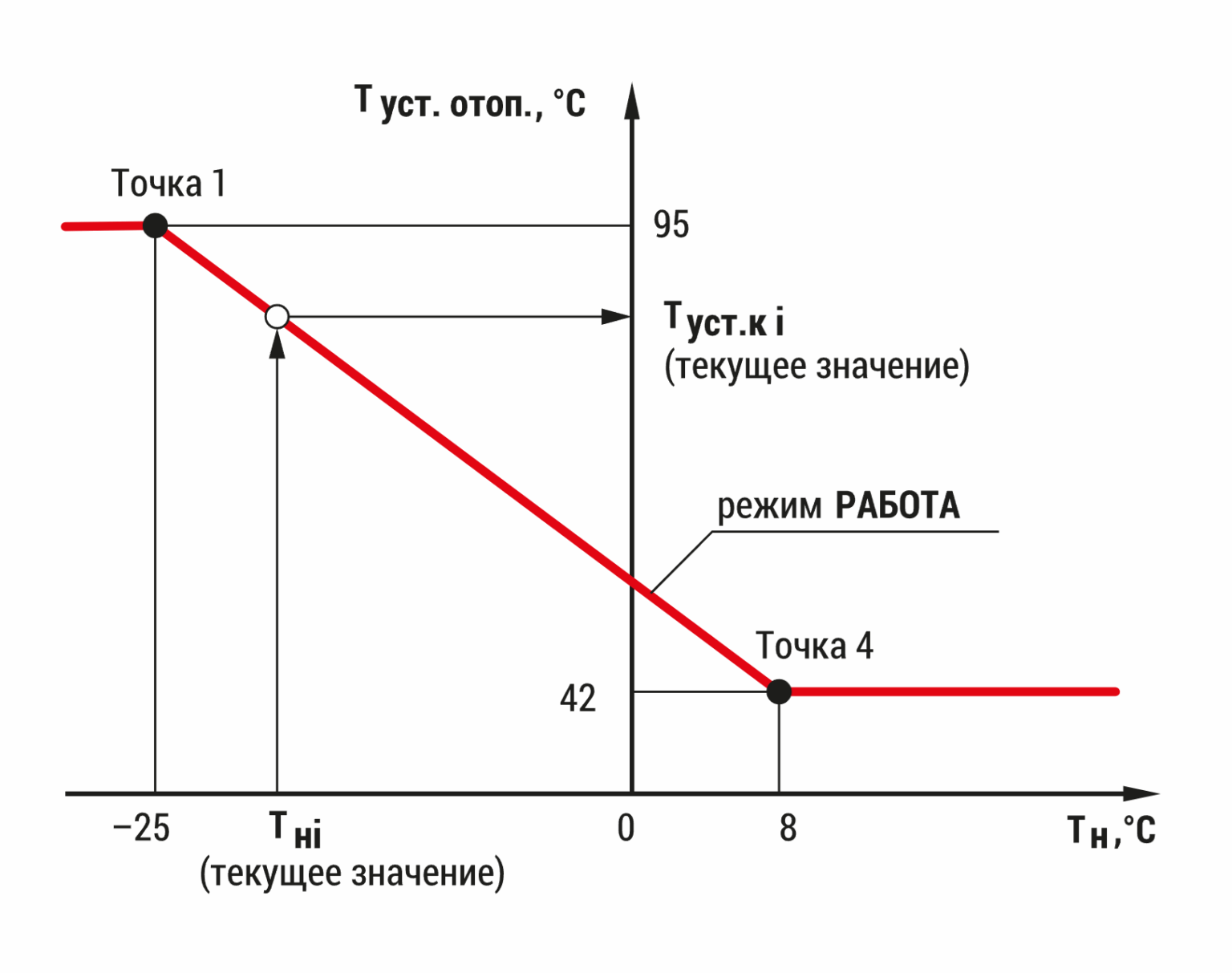

Вычисление уставки отопления

Текущую уставку отопительных контуров шкаф управления отоплением вычисляет по графику пользователя, построенного относительно уличной температуры. Это позволяет поддерживать комфортную температуру в помещениях при изменении температуры наружного воздуха. В случае аварии уличного датчика шкаф управления отоплением заменит уставку отопления среднесуточной уличной температурой и продолжит регулирование.

• Тн — датчик температуры наружного воздуха.
• Туст.отоп. — уставка температуры отопительных контуров.
• Туст.k i — текущая уставка температуры отопительных контуров.

Насосы циркуляции

Шкаф управления отоплением и ГВС управляет двумя насосными группами, каждая из которых состоит из двух насосов (основной и резервный), обеспечивающих циркуляцию воды в контурах.

Работоспособность насосов контролируется по реле перепада давления. Для увеличения срока службы насосов предусмотрено выравнивание наработки между ними за счет их ротации.

• Тн — датчик температуры наружного воздуха.
• Тобр — датчик температуры обратного трубопровода теплосети.
• Тk2 — датчик температуры контура ГВС.
• Тk1 — датчик температуры контура отопления.
• КЗРотоп — клапан запорно-регулирующий контура отопления.
• КЗРгвс — клапан запорно-регулирующий контура ГВС.
• ТОгвс — теплообменники контуров ГВС.
• ТОотоп — теплообменники контуров отопления.
• НЦ — насосы циркуляционные.
• PDS — реле перепада давления.

Подпитка

Для поддержания давления в системе шкаф управляет двумя подпиточными насосами и клапаном подпитки. Работа подпитки осуществляется по дискретному датчику давления. Также в шкафу управления может быть реализована функция контроля протечки в контуре отопления.

• Тн — датчик температуры наружного воздуха.
• Тобр — датчик температуры обратного трубопровода теплосети.
• Тk — датчик температуры контура отопления.
• КЗРотоп — клапан запорно-регулирующий контура отопления.
• ТОотоп — теплообменники контуров отопления.
• НЦ — насосы циркуляционные.
• НП — насосы подпиточные.
• PDS — реле перепада давления.
• PS — реле давления подпитки.

Защита от превышения температуры обратного теплоносителя

Шкаф управления контролирует температуру обратного теплоносителя в соответствии с графиком пользователя. Если эта температура превышена, то шкаф управления переходит из режима поддержания температуры в контуре отопления в режим защиты от превышения температуры в обратном трубопроводе. Поддержание температуры обратной сетевой воды позволяет избежать штрафов от теплоснабжающей организации.

• Тотп — температура обратного теплоносителя.
• Тобр — график уставки пользователя.

Экономичные режимы

Шкаф управления отоплением обеспечивает снижение расхода энергии в зависимости от времени суток, а также в выходные дни. Кроме того по окончанию ночного периода автоматика шкафа активирует режим «Натоп» для быстрого прогрева помещений.

• Тк — уставка температуры в контурах отопления.

Технологические схемы шкафа управления с ОВЕН ТРМ1032

Автоматическое управление контуром отопления

Шкафы управления для индивидуальных и центральных тепловых пунктов (ИТП и ЦТП). Управление температурой контура отопления и поддержание давления в контуре отопления с помощью подпитки. Ротация циркуляционных и подпиточных насосов по наработке (основной/резервный).

• Тн — датчик температуры наружного воздуха.
• Тобр — датчик температуры обратного трубопровода теплосети.
• Тk — датчик температуры контура отопления.
• КЗРотоп — клапан запорно-регулирующий контура отопления.
• ТОотоп — теплообменники контуров отопления.
• НЦ — насосы циркуляционные.
• НП — насосы подпиточные.
• PDS — реле перепада давления.
• PS — реле давления подпитки.

Автоматическое управление контуром горячего водоснабжения

Шкафы управления для индивидуальных и центральных тепловых пунктов (ИТП и ЦТП). Управление температурой контура горячего водоснабжения ГВС. Ротация циркуляционных насосов по наработке (основной/резервный).

• Тн — датчик температуры наружного воздуха.
• Тk — датчик температуры контура ГВС.
• КЗРгвс — клапан запорно-регулирующий контура ГВС.
• ТОгвс — теплообменники контуров ГВС.
• НЦ — насосы циркуляционные.
• PDS — реле перепада давления.

Автоматическое управление двумя независимыми контурами отопления

Шкафы управления для индивидуальных и центральных тепловых пунктов (ИТП и ЦТП). Управление температурой контуров отопления и поддержание давления в контуре отопления с помощью подпитки. Ротация циркуляционных и подпиточных насосов по наработке (основной/резервный).

• Тн — датчик температуры наружного воздуха.
• Тобр — датчик температуры обратного трубопровода теплосети.
• Тk — датчик температуры контура отопления.
• КЗРотоп — клапан запорно-регулирующий контура отопления.
• ТОотоп — теплообменники контуров отопления.
• НЦ — насосы циркуляционные.
• НП — насосы подпиточные.
• PDS — реле перепада давления.
• PS — реле давления подпитки.

Автоматическое управление двумя независимыми контурами горячего водоснабжения

Шкафы управления для индивидуальных и центральных тепловых пунктов (ИТП и ЦТП). Управление температурами контуров горячего водоснабжения ГВС. Ротация циркуляционных насосов по наработке (основной/резервный).

• Тн — датчик температуры наружного воздуха.
• Тk — датчик температуры контура ГВС.
• КЗРгвс — клапан запорно-регулирующий контура ГВС.
• ТОгвс — теплообменники контуров ГВС.
• НЦ — насосы циркуляционные.
• PDS — реле перепада давления.

Автоматическое управление двумя независимыми контурами одноступенчатой ГВС и отопления

Шкафы управления для индивидуальных и центральных тепловых пунктов (ИТП и ЦТП). Управление температурой контуров отопления и одноступенчатым контуром ГВС. Поддержание давления в контуре отопления с помощью подпитки. Ротация циркуляционных и подпиточных насосов по наработке (основной/резервный).

• Тн — датчик температуры наружного воздуха.
• Тобр — датчик температуры обратного трубопровода теплосети.
• Тk1 — датчик температуры контура ГВС.
• Тk2 — датчик температуры контура отопления.
• КЗРотоп — клапан запорно-регулирующий контура отопления.
• ТОотоп — теплообменники контуров отопления.
• КЗРгвс — клапан запорно-регулирующий контура ГВС.
• ТОгвс — теплообменники контуров ГВС.
• НЦ — насосы циркуляционные.
• НП — насосы подпиточные.
• PDS — реле перепада давления.
• PS — реле давления подпитки.

Автоматическое управление двумя независимыми контурами двухступенчатой ГВС и отопления

Шкафы управления для индивидуальных и центральных тепловых пунктов (ИТП и ЦТП). Управление температурой контуров отопления и двухступенчатым контуром ГВС. Поддержание давления в контуре отопления с помощью подпитки. Ротация циркуляционных и подпиточных насосов по наработке (основной/резервный).

• Тн — датчик температуры наружного воздуха.
• Тобр — датчик температуры обратного трубопровода теплосети.
• Тk1 — датчик температуры контура ГВС.
• Тk2 — датчик температуры контура отопления.
• КЗРотоп — клапан запорно-регулирующий контура отопления.
• ТОотоп — теплообменники контуров отопления.
• КЗРгвс — клапан запорно-регулирующий контура ГВС.
• ТОгвс — теплообменники контуров ГВС.
• НЦ — насосы циркуляционные.
• НП — насосы подпиточные.
• PDS — реле перепада давления.
• PS — реле давления подпитки.

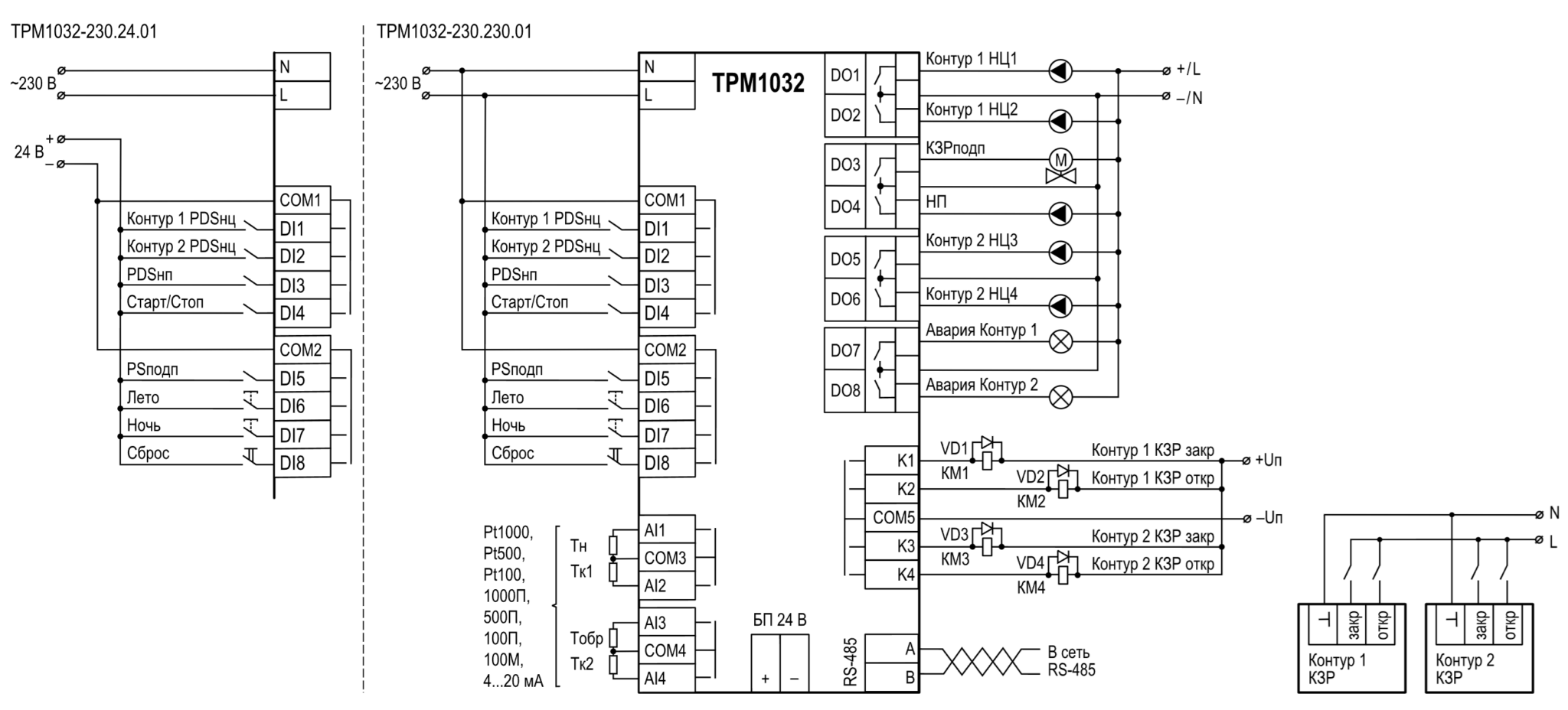

Электрическая схема подключения шкафа управления ИТП с ОВЕН ТРМ1032-01 (один насос подпитки)

• К1 PDS — реле перепада давления на циркуляционных насосах контура 1.
• К2 PDS — реле перепада давления на циркуляционных насосах контура 2.
• PDSнп — реле перепада давления на подпиточном насосе.
• Старт/Стоп — внешняя кнопка Старт/Стоп.
• PSподп — реле давления (прессостат) контура для работы подпитки.
• Лето — внешняя кнопка переключения в режим “Лето”.
• Ночь — внешняя кнопка переключения в режим “Ночь”.
• Сброс — внешняя кнопка сброса аварий.
• Тн — датчик температуры наружного воздуха.
• Тк1 — датчик температуры теплоносителя в контуре 1.
• Тк2 — датчик температуры теплоносителя в контуре 2.
• Тобр — датчик температуры обратного теплоносителя.
• Контур 1 НЦ1 — включить первый циркуляционный насос контура 1.
• Контур 1 НЦ2 — включить второй циркуляционный насос контура 1.
• КЗРподп — открыть клапан подпитки.
• НП — включить насос подпитки.
• Контур 2 НЦ3 — включить первый циркуляционный насос контура 2.
• Контур 2 НЦ4 — включить второй циркуляционный насос контура 2.
• Авар К1 — включить лампу “Авария контур 1”.
• Авар К2 — включить лампу “Авария контур 2”.

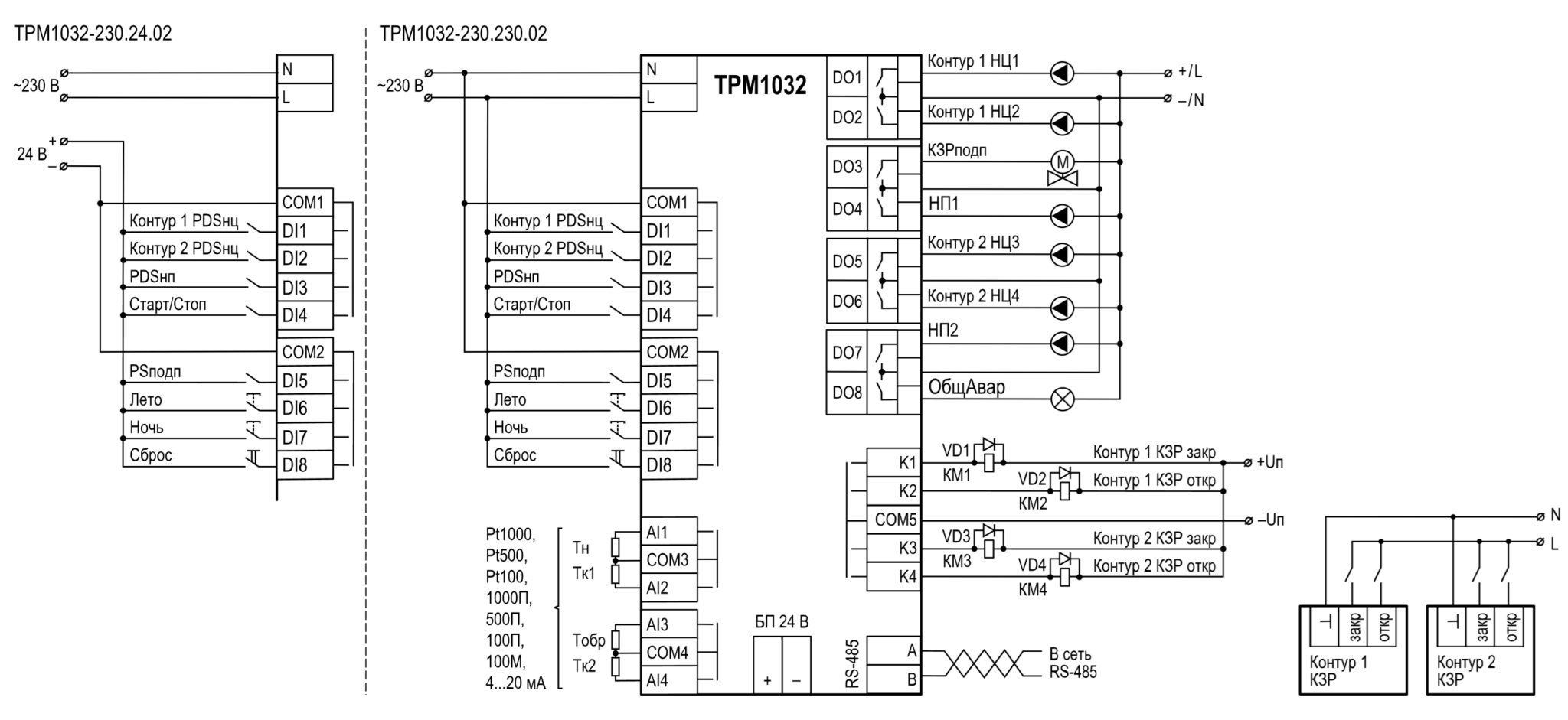

Электрическая схема подключения шкафа управления ИТП с ОВЕН ТРМ1032-02 (два насоса подпитки)

• К1 PDS — реле перепада давления на циркуляционных насосах контура 1.
• К2 PDS — реле перепада давления на циркуляционных насосах контура 2.
• PDSнп — реле перепада давления на подпиточном насосе.
• Старт/Стоп — внешняя кнопка Старт/Стоп.
• PSподп — реле давления (прессостат) контура для работы подпитки.
• Лето — внешняя кнопка переключения в режим “Лето”.
• Ночь — внешняя кнопка переключения в режим “Ночь”.
• Сброс — внешняя кнопка сброса аварий.
• Тн — датчик температуры наружного воздуха.
• Тк1 — датчик температуры теплоносителя в контуре 1.
• Тк2 — датчик температуры теплоносителя в контуре 2.
• Тобр — датчик температуры обратного теплоносителя.
• Контур 1 НЦ1 — включить первый циркуляционный насос контура 1.
• Контур 1 НЦ2 — включить второй циркуляционный насос контура 1.
• КЗРподп — открыть клапан подпитки.
• НП1 — включить первый насос подпитки.
• НП2 — включить второй насос подпитки.
• Контур 2 НЦ3 — включить первый циркуляционный насос контура 2.
• Контур 2 НЦ4 — включить второй циркуляционный насос контура 2.
• ОбщАвар — включить лампу “Общая авария”.

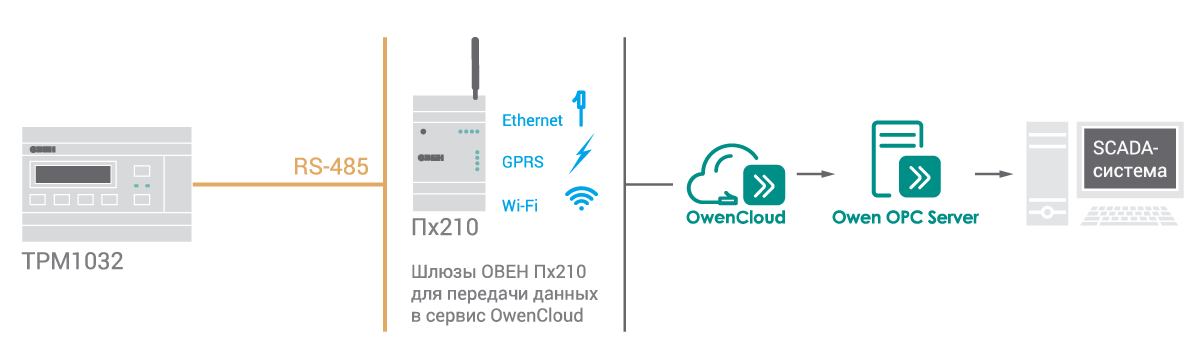

Диспетчеризация шкафа управления тепловым пунктом (ИТП) с ОВЕН ТРМ1032

Возможность подключения к шкафу управления по интерфейсу RS-485 позволяет включать их в системы диспетчеризации. Информацию со шкафов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы.

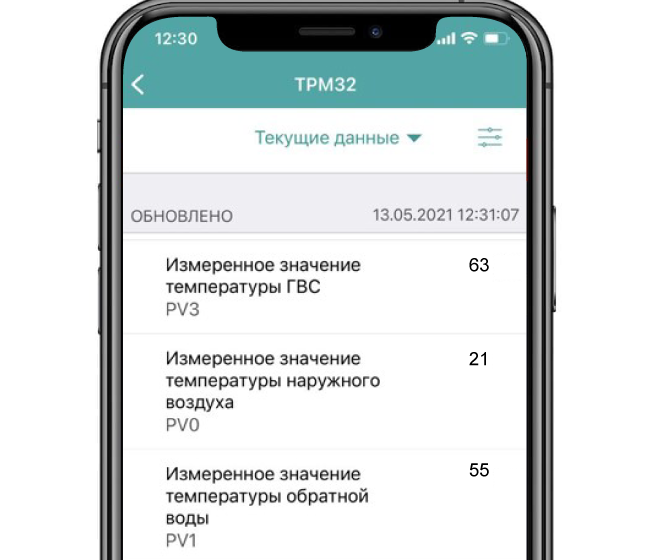

При работе с OwenСloud удаленный контроль и управление тепловым пунктом в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные шкафа управления, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

Открытая карта регистров дает возможность включить прибор в удаленные системы диспетчеризации ИТП и ЦТП (SCADA – системы) или организовать связь с промышленными контроллерами других шкафов автоматики.
