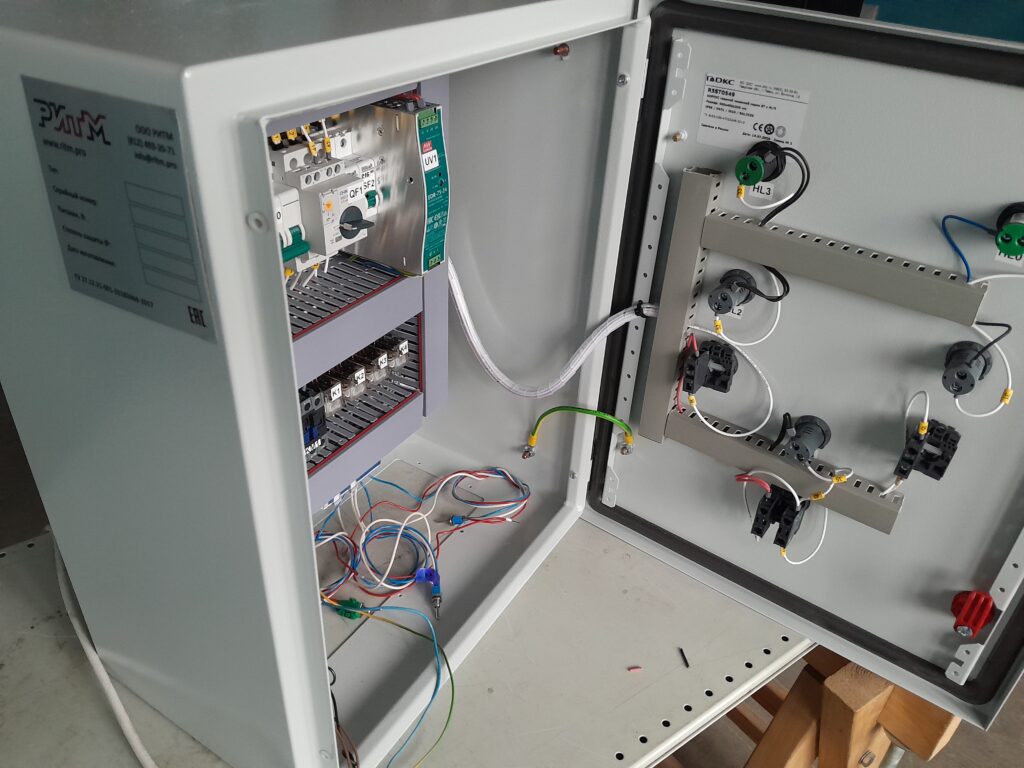

Шкаф управляет вентилятором приточной/вытяжной системы (1,5 кВт, 380В, 3~) через контактор. По команде "Пуск" автоматически открываются клапан на воздуховоде (YA1, 220В, редукторный привод) и соленоидный клапан на трубе (YA2, 24В) — ручное открытие крана.

Вентилятор запускается только при одновременном выполнении условий: подтверждён поток воды в трубе, температура в воздуховоде не превышает 80°C, клапан на воздуховоде полностью открыт.

Основные технические требования

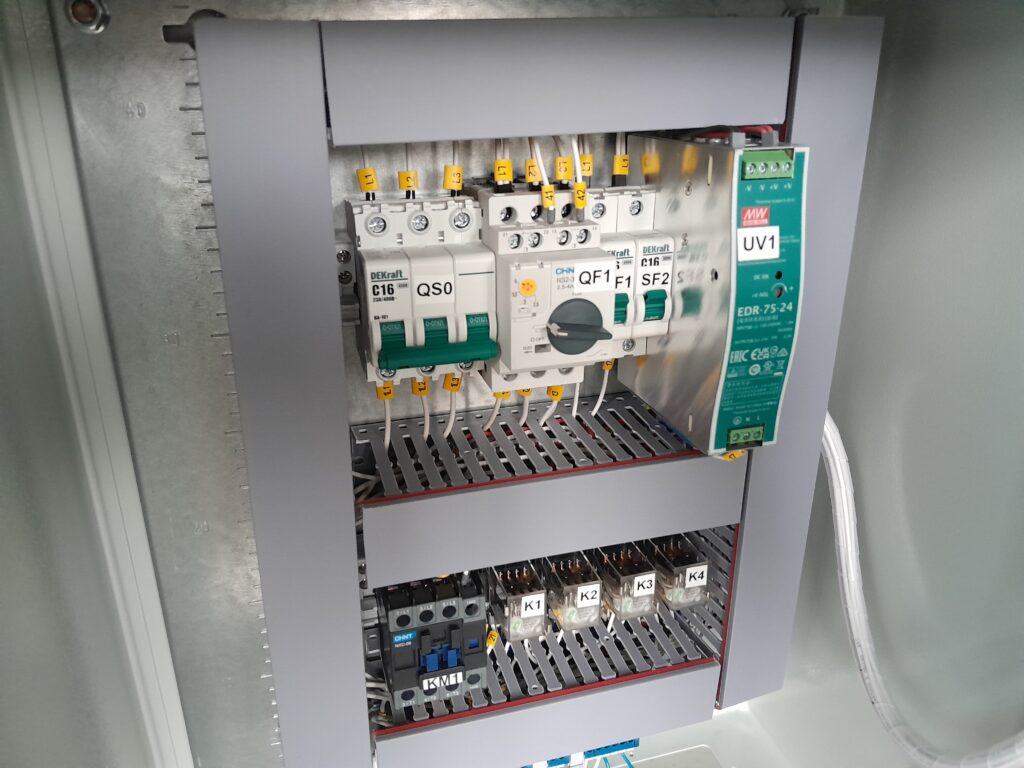

• Пуск/останов — кнопками на лицевой панели (SB1 "Пуск", SB2 "Стоп") с самоподхватом.
• По команде "Пуск" одновременно подаётся питание на привод клапана YA1 (220В) и соленоидный клапан YA2 (24В) — оба коммутируются двумя контактами одного реле KM1. Вентилятор запускается только после подтверждения концевиком SQ1, что клапан YA1 открыт.
• Разрешение на пуск вентилятора формируется последовательной цепочкой контактов: реле протока SL1 (НО, подтверждает появление воды после открытия YA2) → термостат SK1 (НЗ, размыкается при 80°C) → концевик SQ1 (НО).
• Степень защиты корпуса — не ниже IP54 (рекомендовано IP65, установка рядом с вытяжкой).
