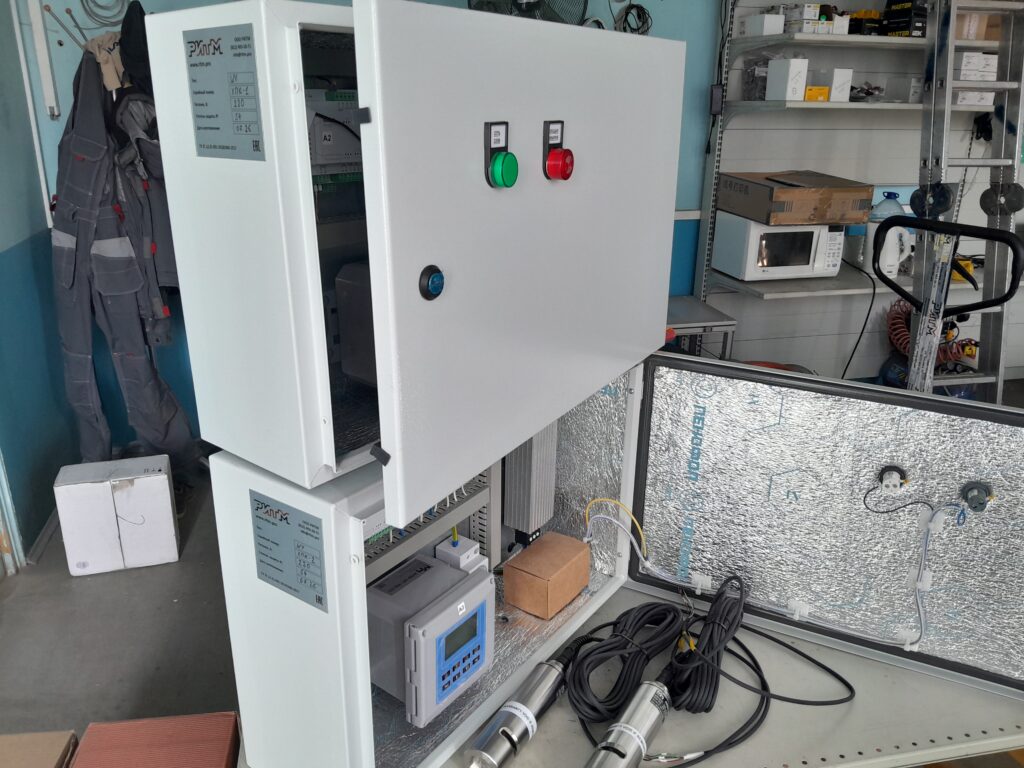

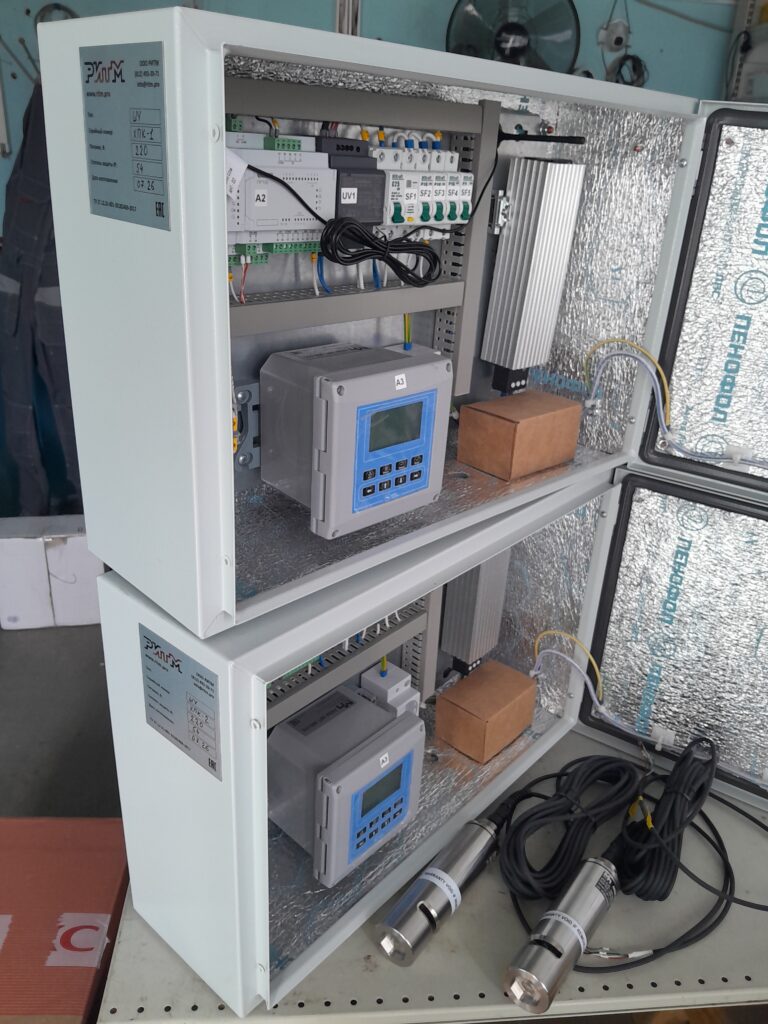

Система построена на многопараметрическом анализаторе качества воды АКВА МП-900.
Система представляет собой одноканальный канальный цифровой универсальный контроллер, который осуществляет измерения путем подключения различных типов цифровых датчиков для определения физических, химических и биологических свойств жидкости.

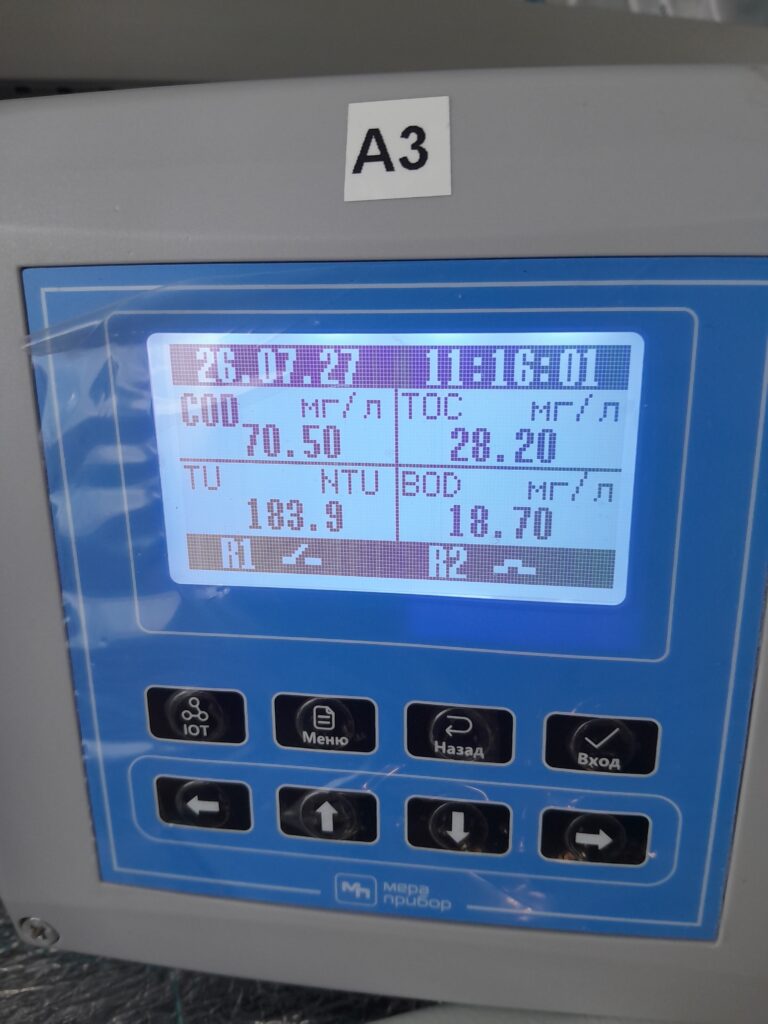

Приборная панель состоит из экрана дисплея, восьми кнопок управления — IOT (Интернет вещей), «Меню»,
«Возврат», «Ввод» — и четырех клавиш со стрелками вверх, вниз, влево и вправо.
Клавиша «Вверх»: В интерфейсе опций меню служит для перемещения курсор вверх. В интерфейсе настройки параметров увеличивает данные на 1 (изменения в порядке: 0, 1, 2,… 9, 0).
Клавиша «Вниз»: В интерфейсе опций меню перемещает курсор вниз. В интерфейсе настройки параметров уменьшает данные на 1 (изменения в порядке: 9, 8, 7… 0, 9); В интерфейсе измерений служит для переключения на отображение состояния реле.
Клавиша «Влево»: В интерфейсе набора параметров перемещает курсор влево. В интерфейсе меню служит для возврата к предыдущему меню.
Клавиша «Вправо»: В интерфейсе настройки параметров перемещает курсор вправо. В интерфейсе измерений служит для переключения и отображения различных объектов измерения, а также для переключения между однопараметрическими и многопараметрическими интерфейсами.
Клавиша IOT: В интерфейсе измерений кратковременное нажатие этой клавиши служит для включения или выключения функции интернета вещей, а продолжительное нажатие — для входа в меню настроек интернета вещей.
Примечание: Функция IOT доступна только в приборах с аппаратной версией C0 или выше.
Клавиша «Меню»: В интерфейсе измерений — для входа в интерфейс меню. В интерфейсе опций меню непосредственно возвращает в состояние измерения. В интерфейсе настройки параметров возвращает в предыдущее меню.
Клавиша «Ввод»: В интерфейсе опций меню служит для выбора пункта. В интерфейсе настройки параметров подтвердите и вернитесь в предыдущее

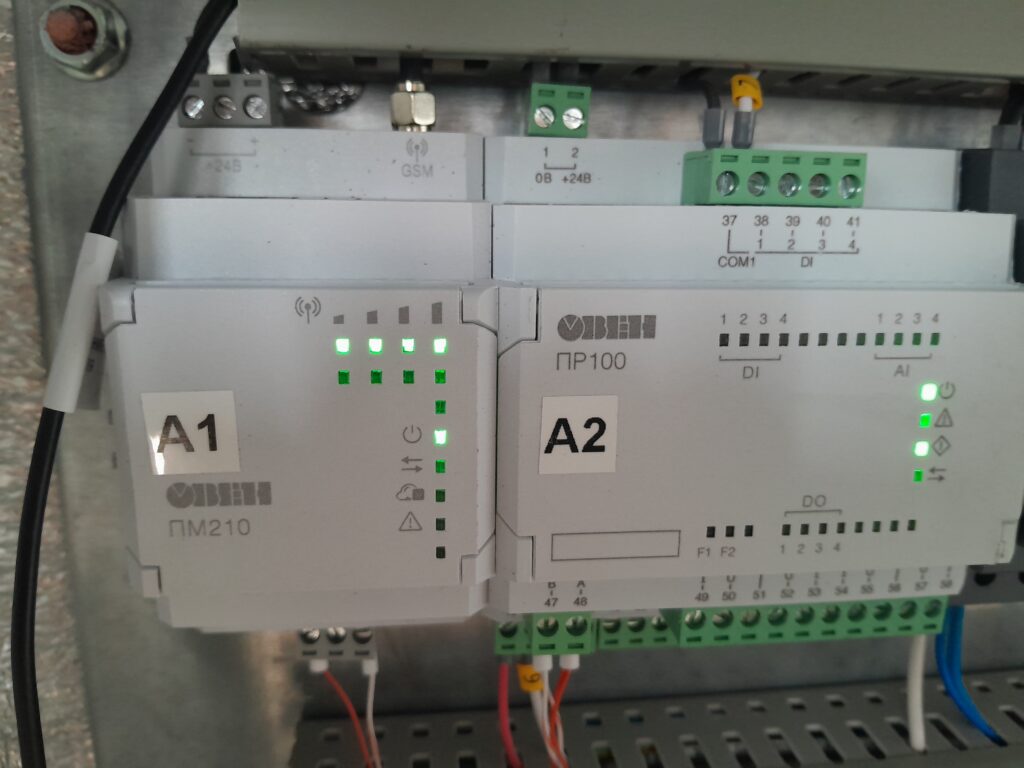

Прибор ОВЕН ПР100 выступает в качестве ведомого устройства в сети и поддерживает протокол связи Modbus RTU. Передача данных в облако инициируется шлюзом ОВЕН ПМ210.
Принцип действия цифрового датчика АКВА МП-1000 основан на ультрафиолетовом поглощении. Прибор предназначен для измерения ХПК, ООУ, мутности и температуры без применения реагентов. Он имеет функцию автоматической компенсации мутности и оснащён встроенной щеткой самоочистки, которая защищает оптику от биопленок.
Экологичность и экономия. В основе метода лежит оптическое измерение, что полностью исключает необходимость в реактивах. Это не только снимает вопрос утилизации опасных химикатов и защищает окружающую среду, но и значительно сокращает эксплуатационные расходы.
Высокая точность в реальных условиях. Мутность пробы — больше не проблема. Датчик оснащен функцией автоматической компенсации мутности с использованием второго источника света. Это означает, что взвешенные вещества не влияют на результат, обеспечивая достоверные данные даже в неидеальных условиях. Диапазон измерения мутности: 0–300 NTU (версия с оптическим путем 6 мм) или 0–1000 NTU (версия с оптическим путем 2,5 мм).
Стабильность 24/7. Для поддержания бесперебойной работы и максимальной точности датчик оборудован интегрированной щеткой для самоочистки. Она предотвращает биологическую адгезию и отложение загрязнений, увеличивая периодичность технического обслуживания и гарантируя, что оборудование работает без дрейфа показаний. Рекомендуемая замена щетки — каждые 3–6 месяцев в зависимости от условий эксплуатации.
Цифровой интерфейс. Датчик имеет выход RS-485 с поддержкой протокола Modbus, что обеспечивает простую интеграцию в существующие системы мониторинга. Питание DC 12–24 В, потребляемый ток <50 мА (без щетки).
Компактность и надёжность. Устройство диаметром 50 мм и длиной 216 мм выполнено в корпусе из POM и нержавеющей стали 316L (доступен титановый сплав по запросу) с классом защиты IP68. Рабочий температурный диапазон: 0...+45 °С. Максимальное давление: 1 бар.

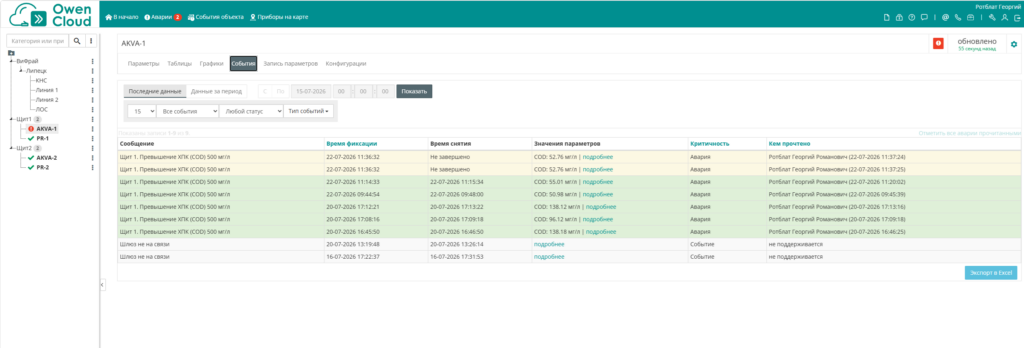

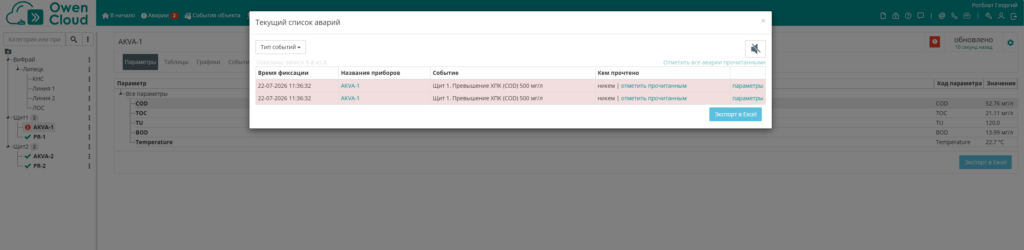

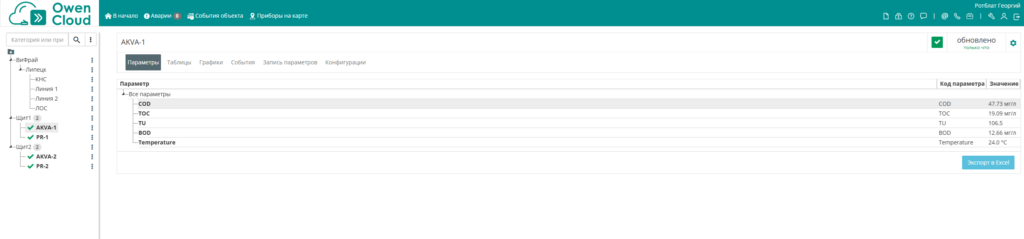

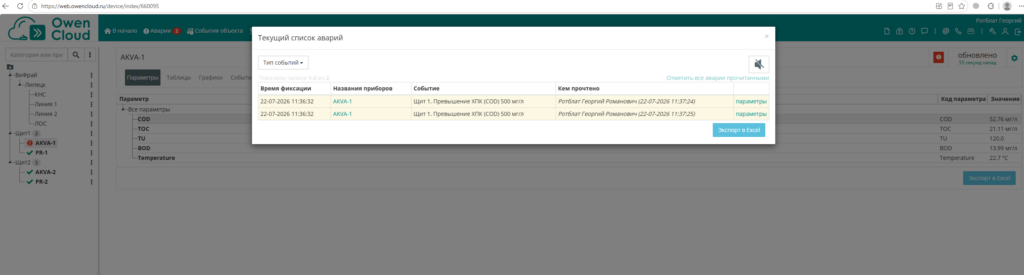

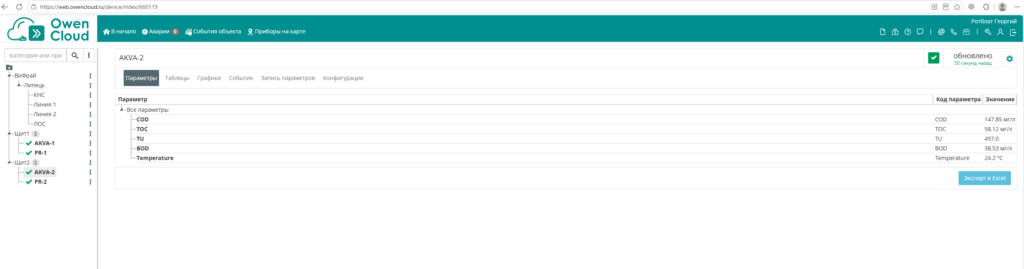

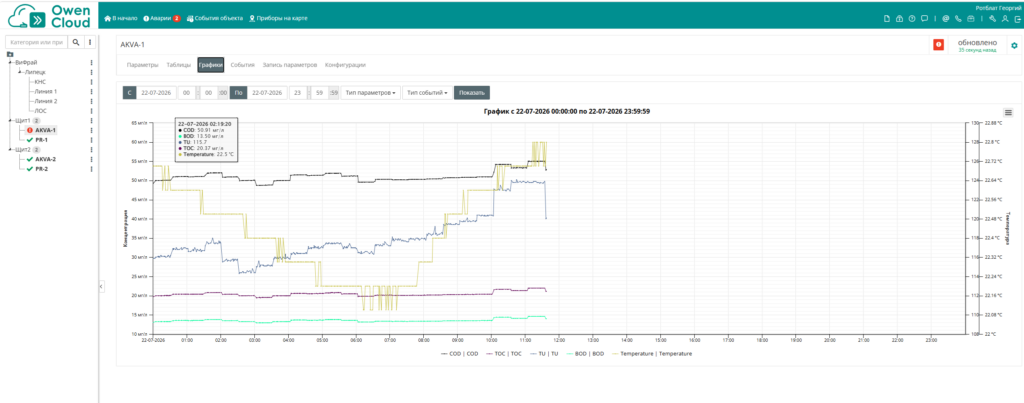

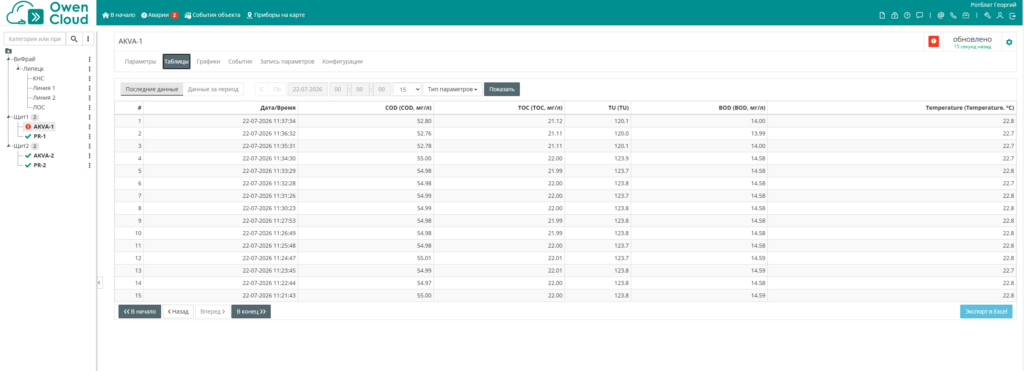

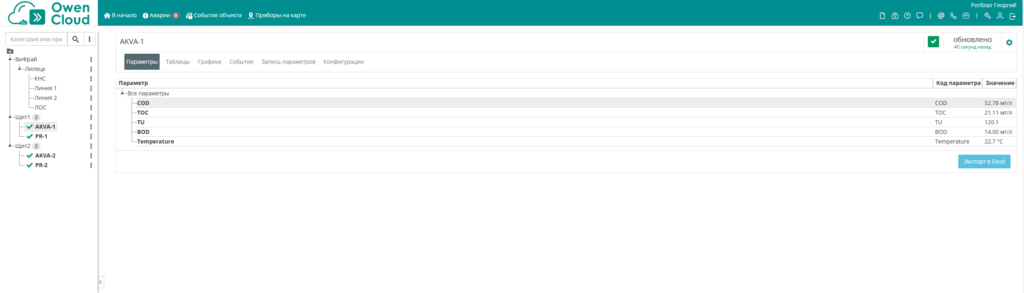

Датчик подключается непосредственно к прибору АКВА МП-900, а показания датчика передаются через шлюз ОВЕН МП210 в облако OwenClowd.
