Скалярное и векторное управление электродвигателями

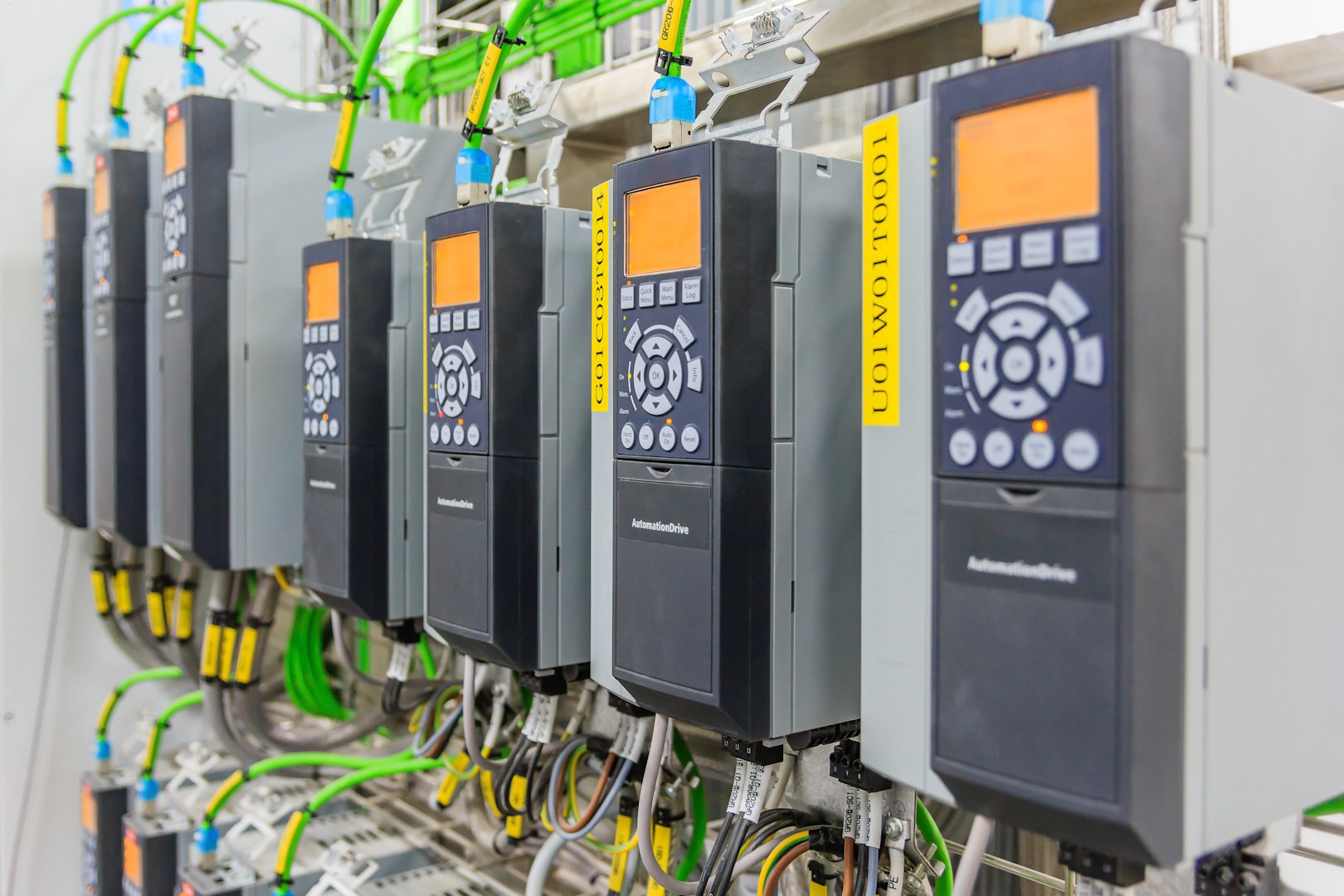

Частотно-регулируемые приводы (ЧРП) являются важными компонентами для управления скоростью и крутящим моментом асинхронных двигателей переменного тока, широко используемых в различных промышленных приложениях, таких как насосы, вентиляторы и конвейеры.

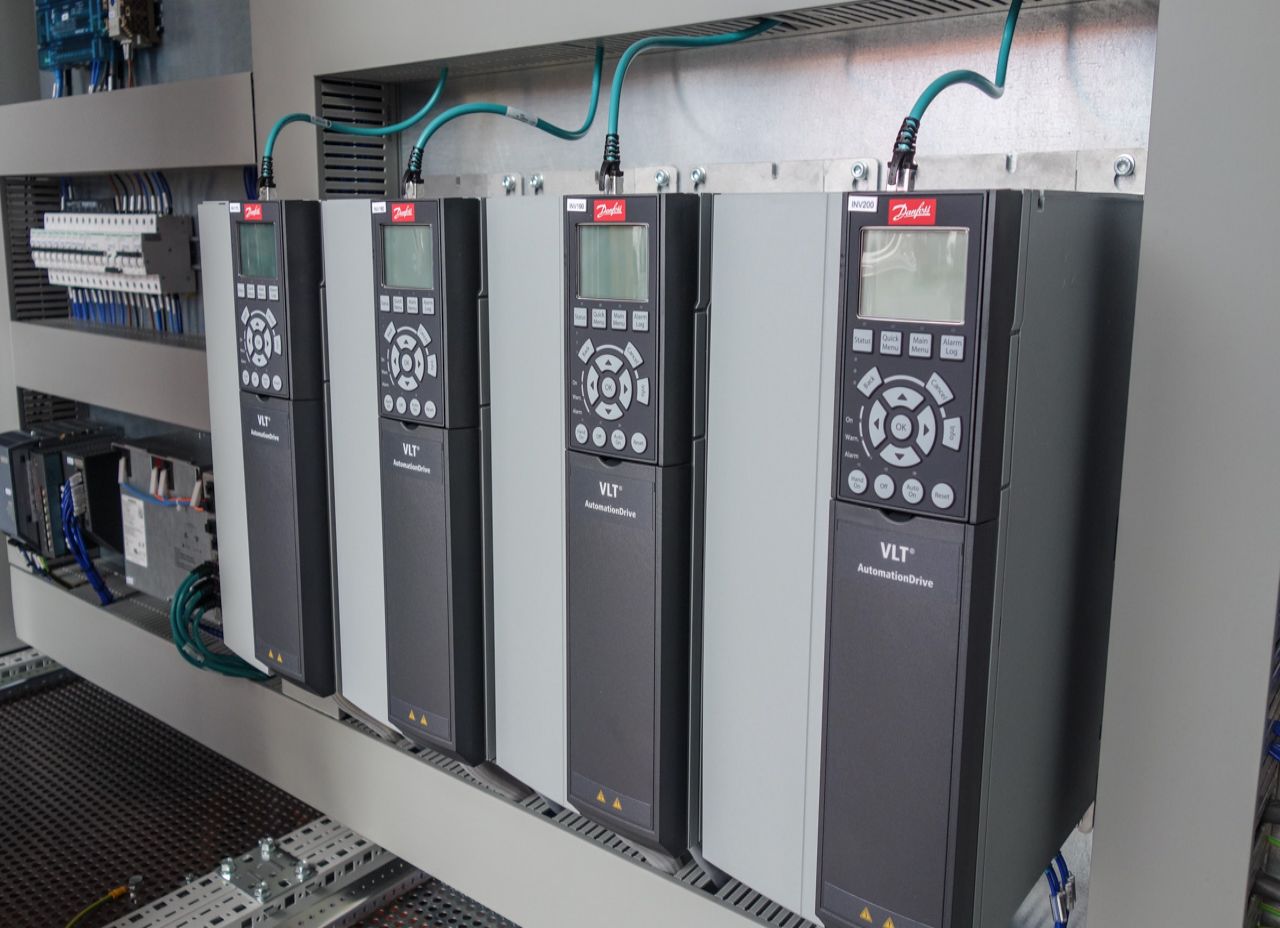

ЧРП регулируют скорость двигателя, изменяя частоту подаваемого напряжения. Существует два основных метода управления в ЧРП: скалярное и векторное управление.

Каждый метод имеет свои преимущества и ограничения, что делает их подходящими для разных применений. При разработке систем управления электродвигателями мы рассматриваем оба метода и сравниваем, как они влияют на производительность двигателя.

Скалярное управление: управление V/f

Скалярное управление, также известное как управление V/f (напряжение-частота), является более простым из двух методов. Оно работает путем регулирования отношения напряжения к частоте, подаваемой на двигатель, для поддержания постоянного магнитного потока.

Основная цель скалярного управления — обеспечить постоянство напряженности магнитного поля двигателя, что приводит к стабильному крутящему моменту.

Принцип работы скалярного управления относительно прост. При низких скоростях вращения двигателя частотно-регулируемый привод (ЧРП) регулирует напряжение для поддержания постоянного соотношения с частотой.

По мере увеличения частоты увеличивается и напряжение, поддерживая тем самым постоянное соотношение между ними. Этот метод часто реализуется в разомкнутой конфигурации, где обратная связь от двигателя не используется для коррекции характеристик системы.

Однако возможны и замкнутые конфигурации при наличии обратной связи от двигателя, но это усложняет и увеличивает стоимость системы.

Простота скалярного управления делает его экономически выгодным вариантом, особенно для применений, где точное регулирование скорости не является критически важным. Он обычно используется в приложениях с переменными нагрузками, которые не требуют высокопроизводительного управления двигателем.

Регулирование скорости обычно находится в диапазоне от 2 до 3 процентов от номинальной скорости двигателя. Одним из существенных преимуществ скалярного управления является его способность работать без необходимости использования сложных устройств обратной связи, что делает его популярным выбором для одновременного управления несколькими двигателями.

Векторное управление: полеориентированное управление (FOC)

В отличие от скалярного управления, векторное управление — часто называемое полеориентированным управлением (FOC) — это более сложный метод, используемый для более точного управления скоростью и крутящим моментом двигателей переменного тока.

Основной принцип векторного управления заключается в рассмотрении тока статора двигателя как вектора, разделенного на две составляющие: намагничивающую составляющую (d) и составляющую, создающую крутящий момент (q). Эти две составляющие управляются независимо, что позволяет осуществлять более точное и динамичное управление двигателем.

Составляющая тока по оси d представляет собой намагничивающий ток, а составляющая по оси q — ток, отвечающий за создание крутящего момента. Раздельное управление этими составляющими позволяет максимизировать создание крутящего момента и оптимизировать работу двигателя в широком диапазоне скоростей.

В отличие от скалярного управления, которое работает на основе фиксированного отношения напряжения к частоте, векторное управление динамически регулирует ток двигателя, чтобы обеспечить ортогональность составляющей, создающей крутящий момент, относительно потока ротора. Это приводит к повышению эффективности, особенно на низких скоростях или при необходимости высокого крутящего момента. Векторное управление может быть реализовано как в разомкнутом, так и в замкнутом контуре.

Векторное управление без обратной связи

Одним из вариантов векторного управления является бессенсорное векторное управление, также известное как бессенсорное FOC.

В этом методе вместо использования физических устройств обратной связи, таких как энкодеры, для измерения положения двигателя, система использует математические модели поведения двигателя.

Контроллер отслеживает напряжение и ток двигателя, сравнивает их с ожидаемыми значениями из модели и корректирует ток, подаваемый на двигатель, для исправления любых расхождений. Такой подход исключает необходимость в датчиках положения, снижая стоимость и сложность системы.

Бессенсорное векторное управление очень эффективно для приложений, требующих точного управления крутящим моментом и скоростью на низких скоростях или при изменяющихся условиях нагрузки. Оно предлагает значительные преимущества с точки зрения производительности, эффективности и стоимости, что делает его привлекательным вариантом для промышленной автоматизации.

Векторное управление с обратной связью

Для еще большей точности векторное управление с обратной связью включает в себя устройства обратной связи по положению, такие как энкодеры, для предоставления информации о положении и скорости двигателя в реальном времени.

Это позволяет осуществлять прямое управление крутящим моментом во всех режимах работы, включая динамическое торможение и рекуперацию.

Векторное управление с обратной связью может обеспечивать до 200% номинального крутящего момента двигателя при нулевой скорости, что делает его идеальным для применений, где необходим высокий крутящий момент на низких скоростях, например, в подъемниках или лифтах.

Преимущества векторного управления по сравнению со скалярным управлением

Векторное управление предлагает ряд преимуществ по сравнению со скалярным управлением, особенно в приложениях, требующих более высокой точности и производительности. Эти преимущества включают в себя:

• Повышенная эффективность: Благодаря независимому управлению компонентами намагничивания и создания крутящего момента векторное управление может оптимизировать производительность двигателя и снизить потери энергии.
• Высокий крутящий момент на низких скоростях: Бессенсорное векторное управление обеспечивает создание высокого крутящего момента даже на низких скоростях, что делает его подходящим для применений, требующих точного управления, таких как робототехника или системы обработки материалов.
• Улучшенное управление скоростью и крутящим моментом: Замкнутая система векторного управления обеспечивает превосходное регулирование скорости и крутящего момента, что крайне важно для динамических режимов работы, таких как торможение или удержание нагрузки в сложных условиях эксплуатации.
• Снижение нагрузки на двигатель: Системы векторного управления разработаны для минимизации нагрузки на двигатель, снижения механического износа и продления срока службы двигателя и сопутствующего оборудования.

Заключение

Выбор между скалярным и векторным управлением для частотно-регулируемых приводов зависит от конкретных потребностей приложения.

Скалярное управление является экономически эффективным решением для приложений общего назначения с относительно простыми требованиями к регулированию скорости, в то время как векторное управление идеально подходит для высокопроизводительных приложений, требующих точного регулирования крутящего момента и скорости.

По мере развития технологий ожидается рост использования векторного управления, предлагающего более доступную и эффективную альтернативу традиционным методам векторного управления.

Понимая различия между этими двумя методами управления, инженеры и системные проектировщики могут принимать более обоснованные решения в отношении управления двигателем, обеспечивая оптимальную производительность, энергоэффективность и надежность.

Благодаря развитию технологий, особенно в области микропроцессорных возможностей, векторное управление будет продолжать играть важную роль в современных промышленных приложениях, обеспечивая улучшенное управление и гибкость.
