Шкафы управления с панелями Weintek iP, экономичная серия

iP-серия

Серия iP предназначена для использования в проектах, не требовательных к качеству изображения и высокой функциональности.

Экономичная серия операторских панелей (панелей оператора) MT8000iP создавалась в целях повышения конкурентоспособности продукции Weintek по отношению к панелям российского и китайского производства.

Имея несколько меньшую функциональность и не столь высокие технические характеристики по сравнению с сериями iE, XE, eMT3000 и сMT, панели данной серии тем не менее отличаются достаточным качеством исполнения.

Операторские панели данной серии представлены исполнениями TFT с диагоналями 4.3” / 7” / 10.1”. Все панели имеют возможность работы с контроллерами различных производителей, такими как: Siemens, DirectLOGIC, Allen Bradley, Mitsubishi, Omron, Yokogawa, Sharp, Fuji, GE Fanuc, Delta, Hitachi, ОВЕН.

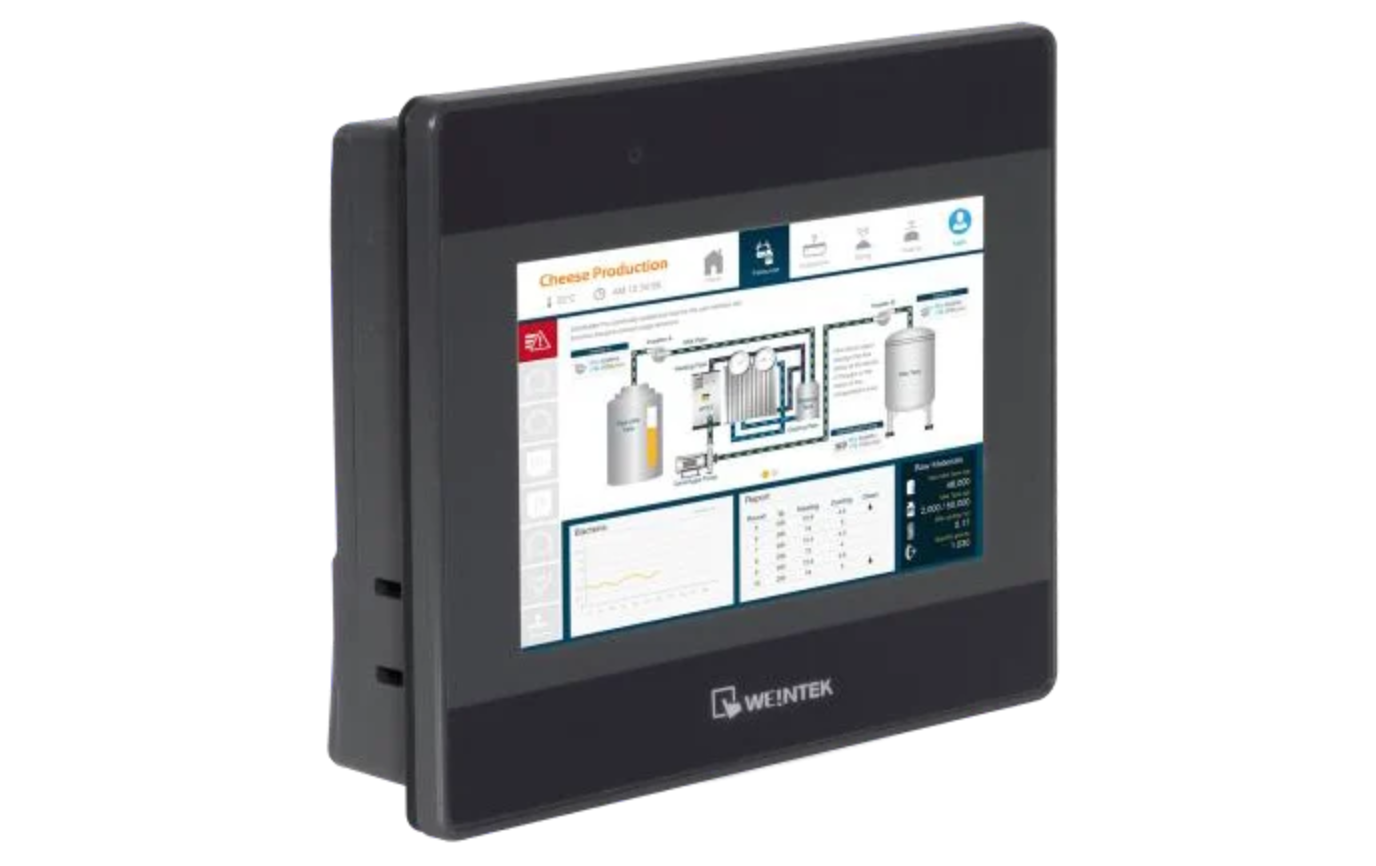

Шкафы управления с операторскими панелями Weintek MT8052iP, диагональ 4.3”

Операторская панель (панель оператора) сенсорная 4.3”, TFT 16.7M цветов 480×272, двухъядерный RISC процессор, встроенной памяти 128MB RAM / 256 MB Flash, часы реального времени. COM1: RS-232/RS-485 2W/4W, COM3: RS-485 2W, оба cо встроенным MPI 187,5 кб/с (связь с Siemens), 1 Ethernet порт (10/100Base-T), USB 2.0 (Host), светодиодная подсветка матрицы 30,000 часов работы.

• Диагональ экрана: 4.3
• Разрешение экрана: 480 x 272
• Тип матрицы: TFT
• Цветность: 16.7M
• Контрастность: 500:1
• Яркость экрана: 400
• Процессор: Двухъядерный RISC
• Часы реального времени: Встроенные
• Удаленный доступ: 1 порт 10/100 Base-T
• Поддержка EasyAccess 2.0: Опционально
• Поддержка CODESYS: Нет
• Память: 256 Мб Flash, 128 Мб RAM
• Количество коммуникационных портов и их тип: COM1: RS-232/RS-485 2W/4W, COM3: RS-485 2W
• Питание: 24±20% В DC, 350 мА
• Рабочая температура: 0°~55°C
• Конструктивное исполнение: Панель
• Класс защиты: IP65
• Материал корпуса: Пластик

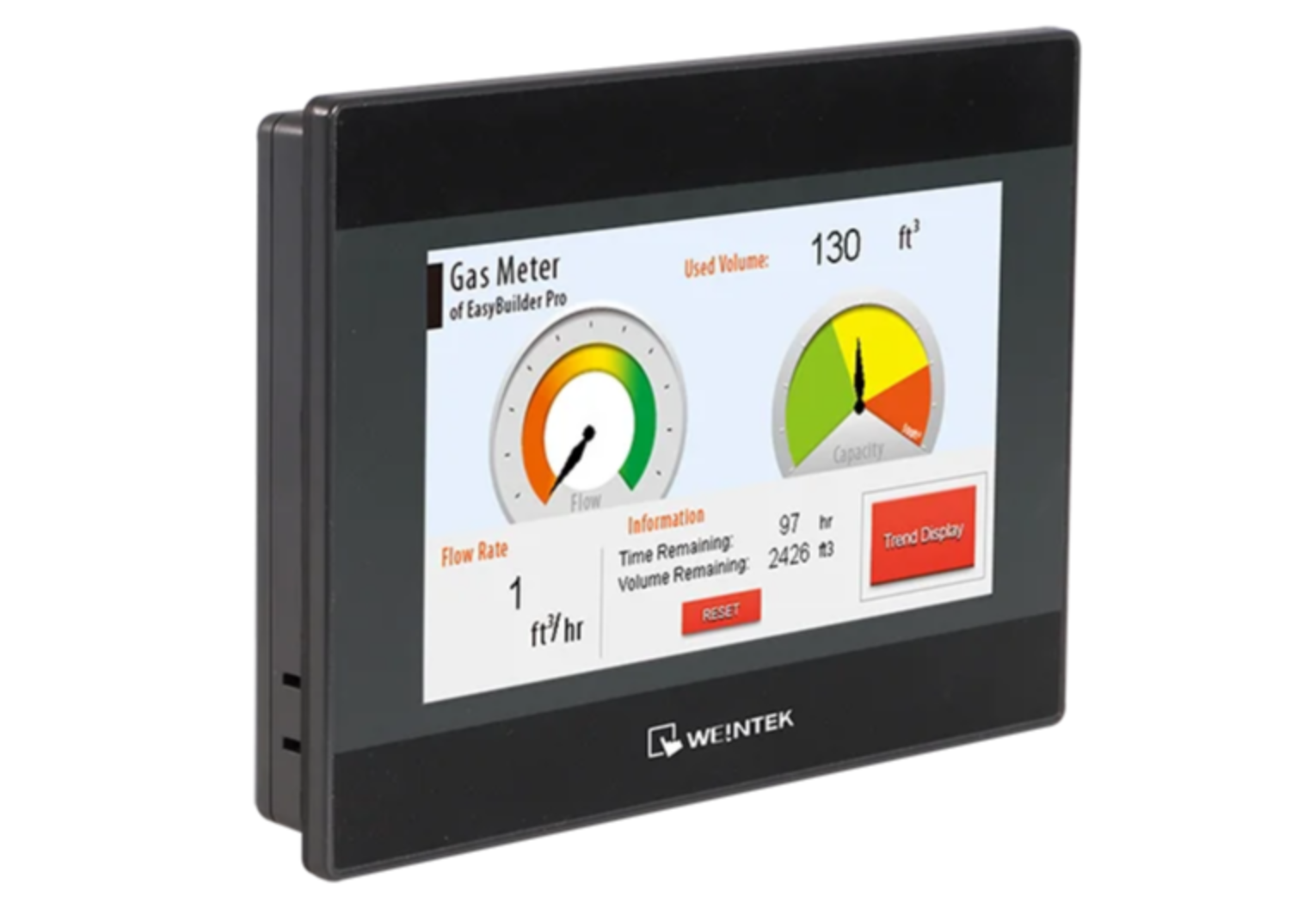

Шкафы управления с операторскими панелями Weintek MT8072iP, диагональ 7”

Сенсорная панель 7” экономичная, TFT 16.7M цветов 800×480, dual-core RISC процессор, встроенной памяти 128MB RAM, 256MB Flash, часы реального времени. COM1: RS-232 4w, COM2: RS-485 2w/4w, 1 Ethernet порт (10/100Base-T), USB 2.0 (Host), светодиодная подсветка матрицы 30,000 часов работы.

• Диагональ экрана: 7
• Разрешение экрана: 800 x 400
• Тип матрицы: TFT
• Цветность: 16.7M
• Контрастность: 500:1
• Яркость экрана: 450
• Процессор: Двухъядерный RISC
• Часы реального времени: Встроенные
• Удаленный доступ: 1 порт 10/100 Base-T
• Поддержка EasyAccess 2.0: Да
• Поддержка CODESYS: Нет
• Память: 256 Мб Flash, 128 Мб RAM
• Количество коммуникационных портов и их тип: COM1: RS-232 4w, COM2: RS-485 2w/4w
• Питание: 24±20% В DC, 350 мА
• Рабочая температура: 0°~55°C
• Материал корпуса: Пластик

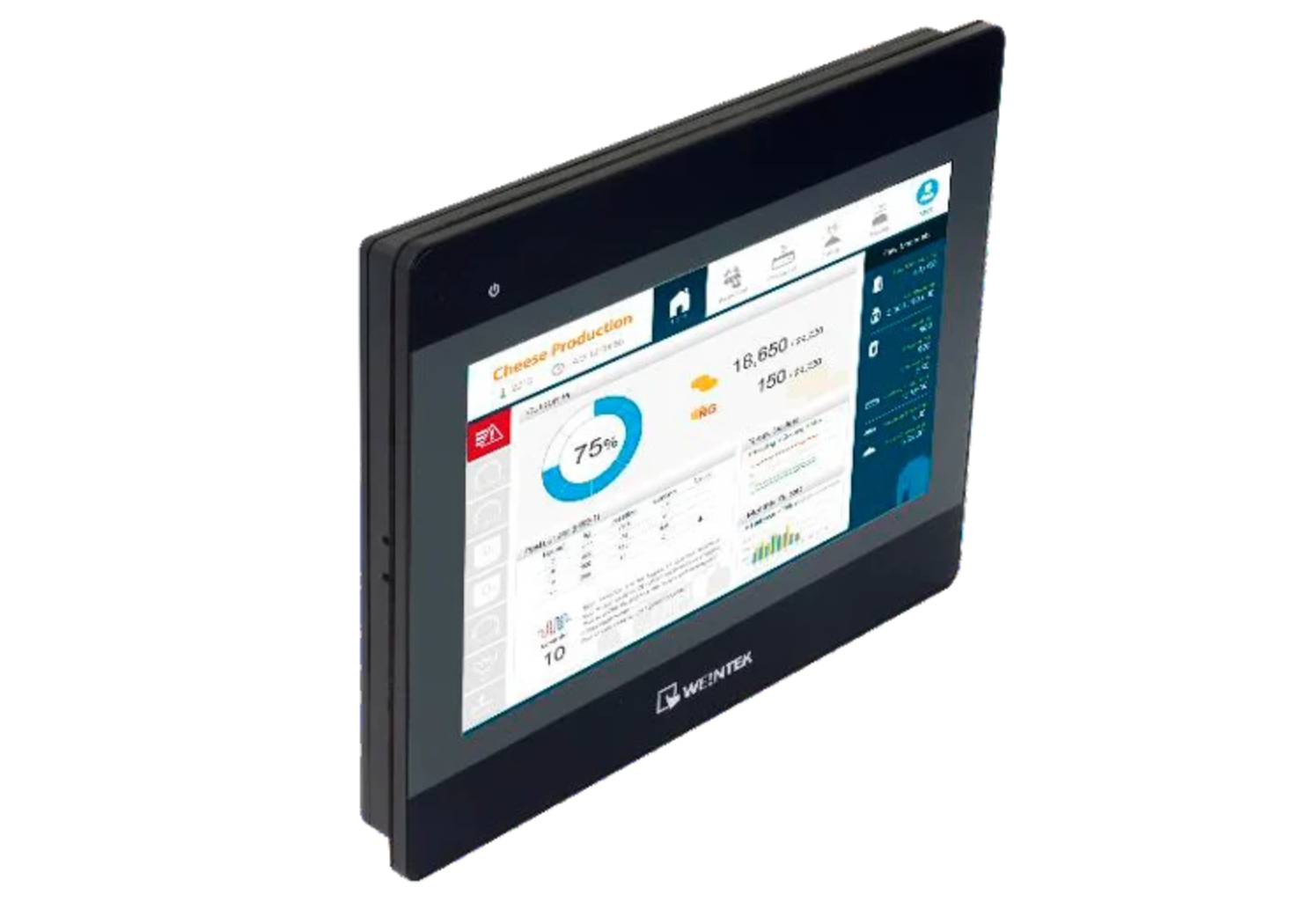

Шкафы управления с операторскими панелями Weintek MT8106iP, диагональ 10.1”

Сенсорная панель 10.1” экономичная, TFT 16.7M цветов 1024×600, 528 МГц RISC процессор, встроенной памяти (128MB RAM, 128MB Flash), часы реального времени. Разъем А: COM2: RS-485 2w/4w, COM3: RS-485 2w; Разъем B: COM1: RS-232 4w, COM3: RS-232 2w, 1 Ethernet порт (10/100Base-T), USB 2.0 (Host), светодиодная подсветка матрицы 50,000 часов работы.

• Диагональ экрана: 10.1
• Разрешение экрана: 1024 x 600
• Тип матрицы: TFT
• Цветность: 16.7M
• Контрастность: 500:1
• Яркость экрана: 350
• Процессор: Двухъядерный RISC
• Часы реального времени: Встроенные
• Удаленный доступ: 1 порт 10/100/1000 Base-T
• Поддержка EasyAccess 2.0: Опционально
• Поддержка CODESYS: Нет
• Память: 256 Мб Flash, 128 Мб RAM
• Количество коммуникационных портов и их тип: Разъем А: COM2: RS-485 2w/4w, COM3: RS-485 2w
  Разъем В: COM1: RS- 232 4w, COM3: RS- 232 2w (COM1 RS-232 RTS/CTS и COM3 RS-232 не могут использоваться одновременно)
• Питание: 24±20% В DC, 510 мА
• Рабочая температура: 0°~55°C
• Конструктивное исполнение: Панель
• Класс защиты: IP65
• Материал корпуса: Пластик

Применение операторских панелей Weintek

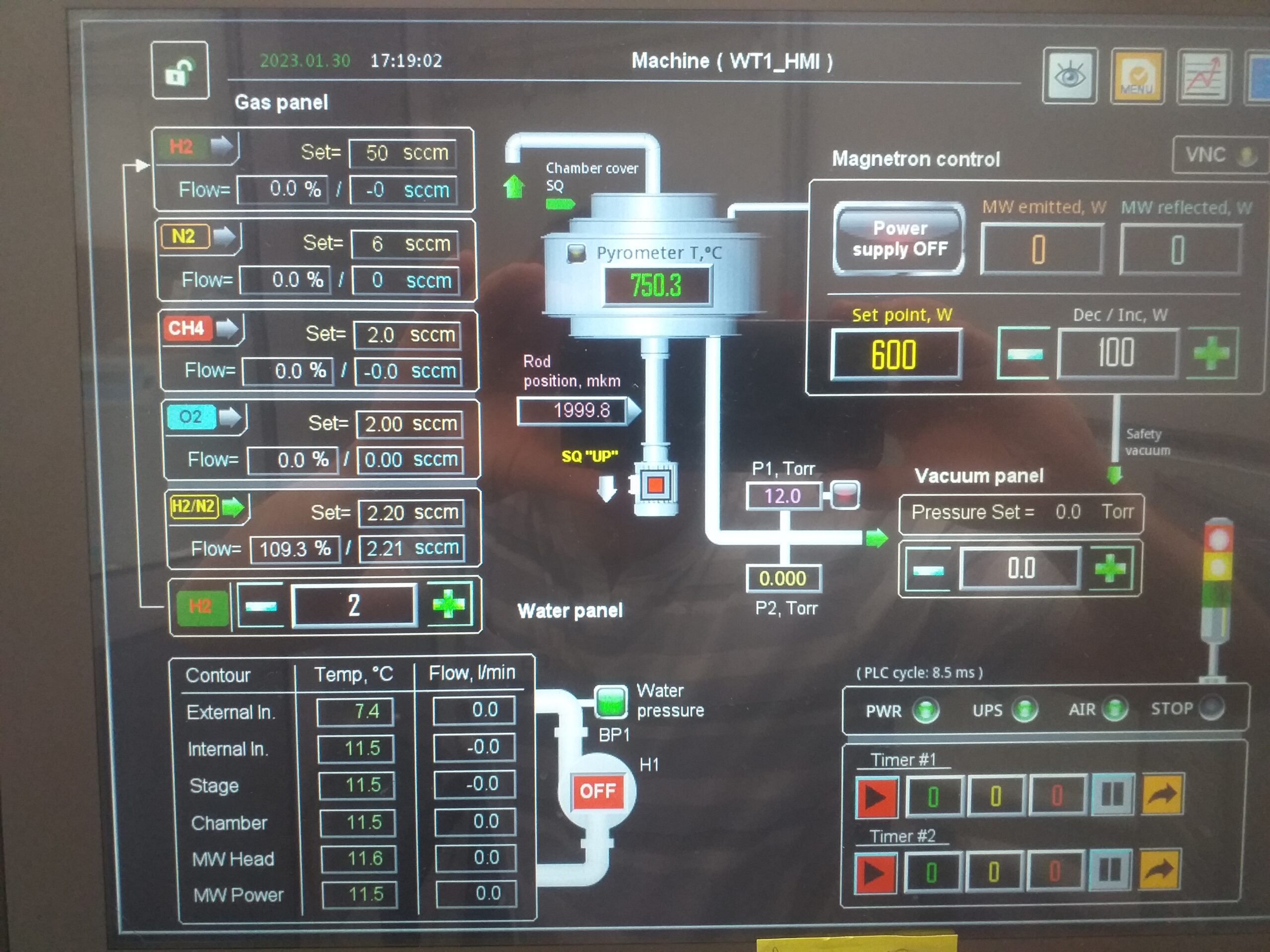

Шкафы управления с сенсорными панелями оператора Weintek предназначены для визуализации технологических процессов и управления ими. Панели управления Weintek находят применение практически во всех отраслях промышленности, от металлургической до пищевой, а также в охранных системах и т.д. Широкая линейка моделей позволяет подобрать устройство как для небольшого объекта, так и для сложного технологического процесса.

Корпус панелей Weintek

Корпус изготавливается из металла или прочного пластика. Для установки в шкаф управления у всех панелей Weintek имеется резиновая прокладка и специальные крепления в комплекте. Многие модели имеют крепление VESA. Безэкранные панели крепятся на рейку.

В панелях оператора Weintek устанавливаются экраны с высоким разрешением. Диагонали панелей могут быть от 4,3″ до 15,6″.

Защита панелей Weintek

Каждая сенсорная панель оператора Weintek имеет пылевлагозащиту по фронту IP65 или выше. Это позволяет использовать их в условиях повышенной влажности или запыленности, а также проводить интенсивную чистку.

Модельный ряд HMI Weintek включает панели оператора как с резистивным, так и с емкостным сенсором. Если оператор работает в перчатках, то лучше выбрать резистивный сенсор, так как он реагирует на касание любым твердым предметом. Емкостный сенсор больше подойдет вам, если требуется функция мультитач.

Сетевые интерфейсы подключения

Для обмена данными с технологическими контроллерами панели оператора Weintek имеют порты Ethernet, USB или COM и поддерживают около 400 протоколов, среди которых MQTT, OPC, MPI, Modbus и др.

Программное обеспечение

Для настройки и программирования HMI панелей Weintek используется специальное ПО Easybuilder Pro. Наиболее современные модели панелей Weintek опционально имеют поддержку Codesys.

Для упрощения удаленного мониторинга систем компанией Weintek создана облачная служба Weincloud, которая включает в себя сервис удалённого управления EasyAccess 2.0 и Dashboard для визуализации данных. Weincloud используется в панелях серий cMT и cMT-X.
