Шкафы управления с панелями Weintek cMT X, стандартная серия

cMT X серия

Панели стандартной серии cMT X Weintek могут решать самые различные задачи автоматизации на объекте.
В вашем распоряжении максимальный набор средств визуализации и управления, мощь функционала CODESYS, гибкость удаленного управления с помощью cMT Viewer и встроенный в ПЛК программируемый объект JavaScript.

Все панели имеют возможность работы с контроллерами различных производителей, такими как: Siemens, DirectLOGIC, Allen Bradley, Mitsubishi, Omron, Yokogawa, Sharp, Fuji, GE Fanuc, Delta, Hitachi, ОВЕН.

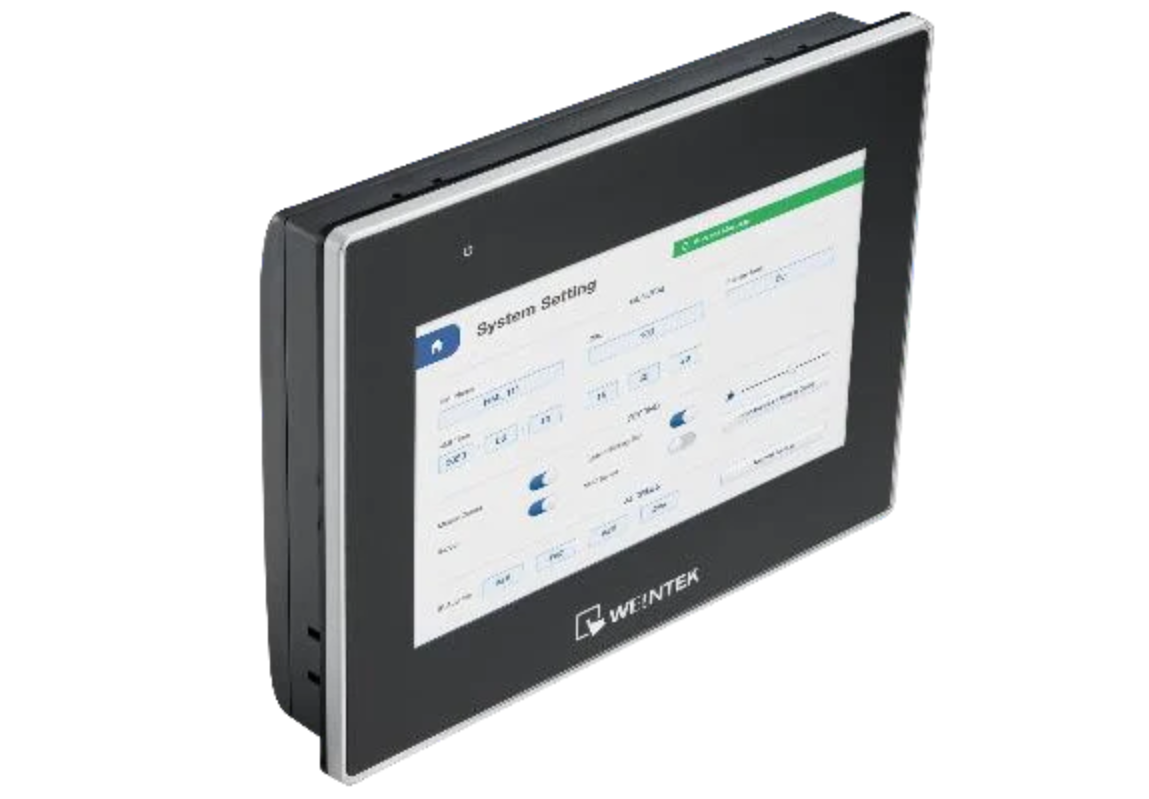

Шкафы управления с операторскими панелями Weintek cMT3072X, диагональ 7”

Cенсорная панель 7”, TFT, 16.7M цветов, 800×480, четырехъядерный 64-битный RISC 1,5ГГц процессор, встроенной памяти 1Гб ОЗУ и 4Гб flash, часы реального времени. Разъем А: COM2: RS-485 2w/4w, COM3: RS-485 2w, CAN Bus; Разъем B: COM1: RS-232 4w, COM3: RS-232 2w, CANbus, 2 Ethernet порта (10/100 Base-T), USB 2.0 (Host), светодиодная подсветка матрицы 30,000 часов работы.

• Диагональ экрана: 4.3
• Разрешение экрана: 800 x 480
• Тип матрицы: TFT
• Цветность: 16.7M
• Контрастность: 800:1
• Яркость экрана: 400
• Процессор: 64 бит RISC CPU / 1,5 ГГц
• Удаленный доступ: 2 порта 10/100 Base-T
• Поддержка EasyAccess 2.0: Опционально
• Поддержка CODESYS: Нет
• Количество коммуникационных портов и их тип: Разъем А: COM2: RS-485 2w/4w, COM3: RS-485 2w, CAN Bus; Разъем В: COM1: RS-232, COM3: RS-232 (COM1 RS-232 RTS/CTS и COM3 RS-232 не могут использоваться одновременно)
• Питание: 24±20% В DC, 350 мА
• Рабочая температура: 0°~50°C
• Конструктивное исполнение: Панель
• Материал корпуса: Пластик

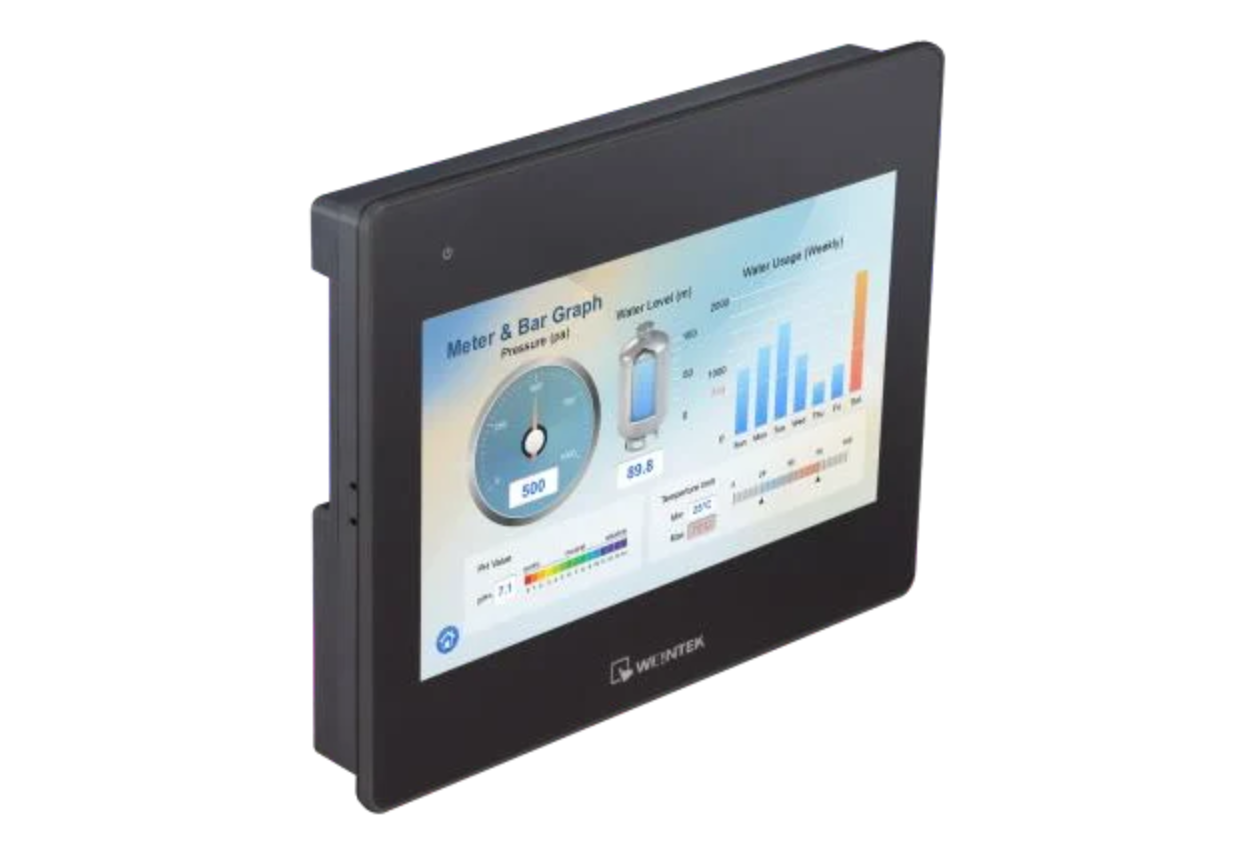

Шкафы управления с операторскими панелями Weintek cMT2108X, диагональ 10.1”

Сенсорная панель 10.1”, TFT, 16.7M цветов, 1024×600, 32-битный RISC 1,6ГГц процессор, встроенной памяти 1Гб ОЗУ и 4Гб flash, часы реального времени. Разъем А: COM2: RS-485 2w/4w, COM3: RS-485 2w; Разъем B: COM1: RS-232 4w, COM3: RS-232 2w, 2 Ethernet порта (10/100/1000 Base-T и 10/100 Base-T), USB 2.0 (Host), светодиодная подсветка матрицы 50,000 часов работы.

• Диагональ экрана: 10.1
• Разрешение экрана: 1024 x 600
• Тип матрицы: TFT
• Цветность: 16.7M
• Контрастность: 500:1
• Яркость экрана: 350
• Процессор: Четырехъядерный 32 бит RISC / 1,6 ГГц
• Часы реального времени: Встроенные
• Удаленный доступ: 1 порт 10/100 Base-T, 1 порт 10/100/1000 Base-T
• Поддержка EasyAccess 2.0: Опционально
• Поддержка CODESYS: Опционально
• Количество коммуникационных портов и их тип: Разъем А: COM2: RS-485 2w/4w, COM3: RS-485 2w; Разъем В: COM1: RS-232 4w, COM3: RS-232 2w (COM1 RS-232 RTS/CTS и COM3 RS-232 не могут использоваться одновременно)
• Питание: 24±20% В DC, 350 мА
• Рабочая температура: 0°~50°C
• Материал корпуса: Пластик

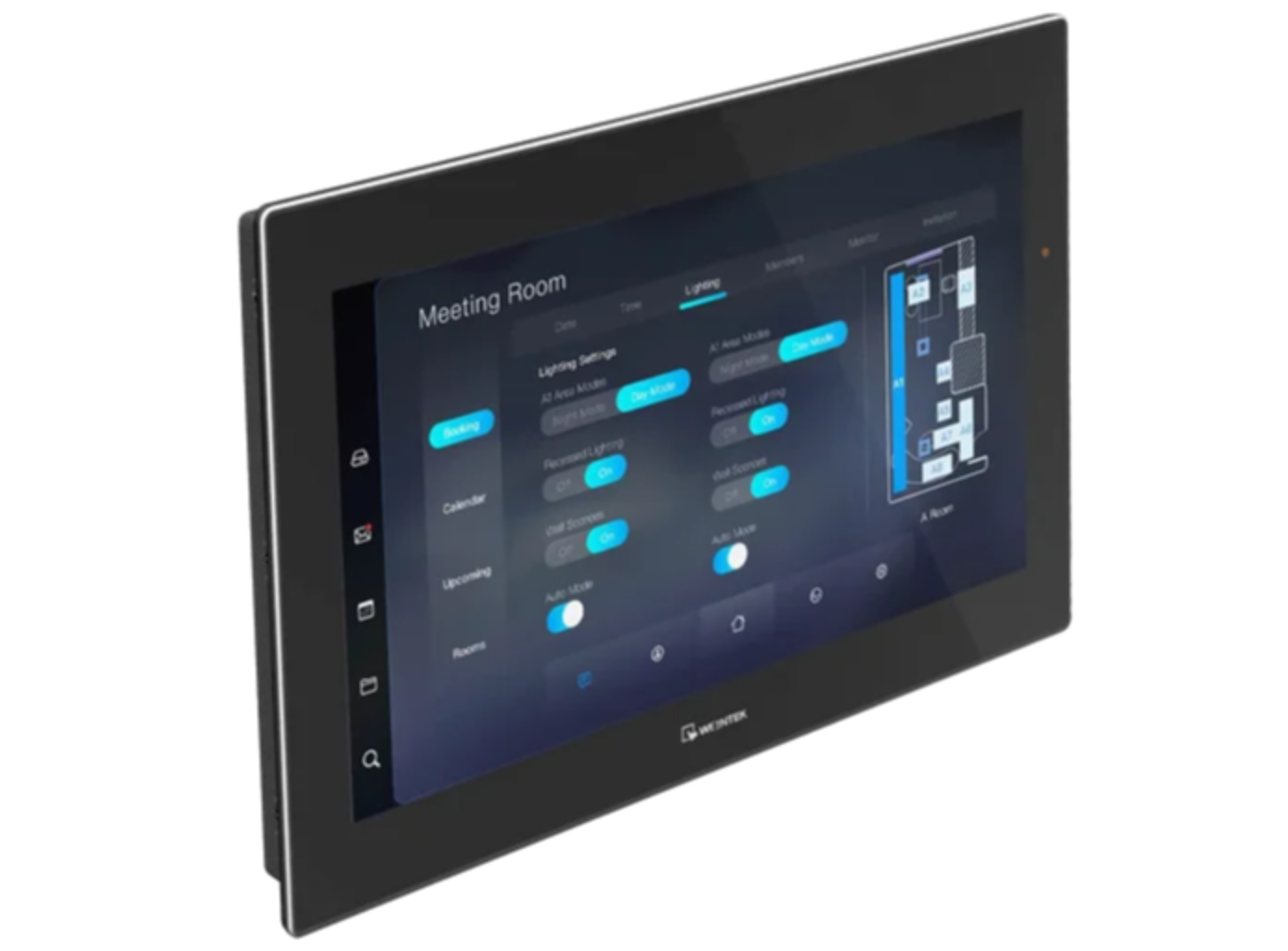

Шкафы управления с операторскими панелями Weintek cMT2168X, диагональ 15.6”

Операторская панель 15.6″, 16.2M цветов, 1920 x 1080, сенсорный экран резистивного типа, четырехъядерный RISC процессор, встроенной памяти 1Гб ОЗУ и 4Гб flash, часы реального времени. Разъем А: COM1 RS-485 2W/4W, COM3 RS-485 2W, Разъем B: COM1 RS-232 4W, COM3 RS-232 2W, 2 Ethernet порта (10/100 Base-T и 10/100/1000 Base-T), 2 порта USB 2.0 (Host), светодиодная подсветка матрицы 50,000 часов работы.

• Диагональ экрана: 15.6
• Разрешение экрана: 1920 x 1080
• Тип матрицы: WVA
• Цветность: 16.2M
• Контрастность: 1500:1
• Яркость экрана: 500
• Процессор: Четырехъядерный RISC
• Тип сенсорной панели: 4-точечный резистивный
• Удаленный доступ: 1 порт 10/100 Base-T, 1 порт 10/100/1000 Base-T
• Поддержка EasyAccess 2.0: Опционально
• Поддержка CODESYS: Опционально
• Память: 4 Гб Flash / 1 Гб RAM
• Количество коммуникационных портов и их тип: Разъем A:COM1 RS-485 2W/4W, COM3 RS-485 2W; Разъем B: COM1 RS-232 4W, COM3 RS-232 2W
• Питание: 24±20% В DC, 510 мА
• Рабочая температура: 0°~55°C
• Конструктивное исполнение: Панель
• Материал корпуса: Алюминий

Применение операторских панелей Weintek

Шкафы управления с сенсорными панелями оператора Weintek предназначены для визуализации технологических процессов и управления ими. Панели управления Weintek находят применение практически во всех отраслях промышленности, от металлургической до пищевой, а также в охранных системах и т.д. Широкая линейка моделей позволяет подобрать устройство как для небольшого объекта, так и для сложного технологического процесса.

Корпус панелей Weintek

Корпус изготавливается из металла или прочного пластика. Для установки в шкаф управления у всех панелей Weintek имеется резиновая прокладка и специальные крепления в комплекте. Многие модели имеют крепление VESA. Безэкранные панели крепятся на рейку.

В панелях оператора Weintek устанавливаются экраны с высоким разрешением. Диагонали панелей могут быть от 4,3″ до 15,6″.

Защита панелей Weintek

Каждая сенсорная панель оператора Weintek имеет пылевлагозащиту по фронту IP65 или выше. Это позволяет использовать их в условиях повышенной влажности или запыленности, а также проводить интенсивную чистку.

Модельный ряд HMI Weintek включает панели оператора как с резистивным, так и с емкостным сенсором. Если оператор работает в перчатках, то лучше выбрать резистивный сенсор, так как он реагирует на касание любым твердым предметом. Емкостный сенсор больше подойдет вам, если требуется функция мультитач.

Сетевые интерфейсы подключения

Для обмена данными с технологическими контроллерами панели оператора Weintek имеют порты Ethernet, USB или COM и поддерживают около 400 протоколов, среди которых MQTT, OPC, MPI, Modbus и др.

Программное обеспечение

Для настройки и программирования HMI панелей Weintek используется специальное ПО Easybuilder Pro. Наиболее современные модели панелей Weintek опционально имеют поддержку Codesys.

Для упрощения удаленного мониторинга систем компанией Weintek создана облачная служба Weincloud, которая включает в себя сервис удалённого управления EasyAccess 2.0 и Dashboard для визуализации данных. Weincloud используется в панелях серий cMT и cMT-X.
