Программируемые логические контроллеры Delta

Контроллеры малого класса модульного и блочно-модульного конструктива

DVP – семейство промышленных контроллеров малого класса модульного и блочно-модульного конструктива. Контроллеры DVP имеют очень хорошее соотношение функциональность/стоимость, поэтому получили широчайшее распространение в сегменте бюджетных решений. Несмотря на невысокую стоимость, контроллеры DVP имеют большой набор прикладных инструкций, встроенные коммуникационные порты, высокоскоростные импульсные входы и выходы, и предназначены для решения широкого круга задач промышленной автоматизации с предельным количеством дискретных входов/выходов до 480 точек. Имеют хороший набор модулей расширения. Программирование контроллеров осуществляется на языках LD и SFC из среды программирования ISPSoft + утилита связи COMMGR.

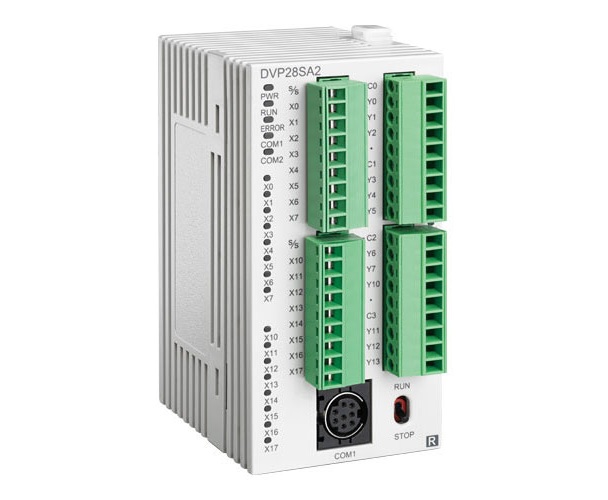

Программируемые контроллеры Delta Electronics DVP-SA2

2-е поколение компактных ПЛК с расширенными возможностями.

• ЦПУ: 12 входов/выходов (8DI/4DO).
• Расширение до 480 входов/выходов (2 шины расширения).
• Память: программа — 16k шагов, регистры — 10k слов.
• Три встроенных коммуникационных порта: 1*RS-232 и 2*RS-485 (Modbus ASCII/RTU). Могут работать в режимах ведущего и ведомого.
• Совместимость с программами для контроллеров DVP-SA.

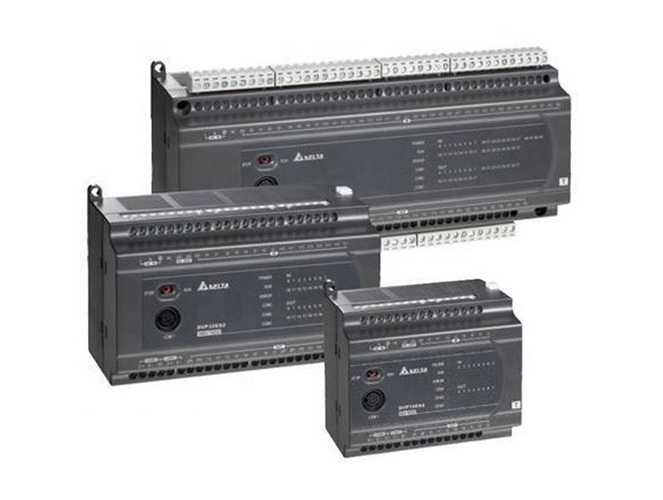

Программируемые контроллеры Delta Electronics DVP-ES2/EX2

Cтандартный ПЛК для простых применений.

• ЦПУ: 16 / 20 / 24 / 32 / 40 / 60 каналов ввода/вывода.
• DVP20EX2 имеет 4 аналоговых входа, 2 аналоговых выхода (12 бит) и температурные модули (со встроенными аппаратными ПИД-регуляторами) с разрешением 14-бит.
• Память программы: 16k шагов.
• Регистровая память: 10k слов.
• Высокая скорость исполнения инструкций: LD — 0,35 мкс, MOV – 3,4 мкс.
• Высокая скорость исполнения программы: программа в 1 тыс. шагов может быть выполнена в течение 1 мс.
• Встроенные коммуникационные порты: 1 порт RS-232, 2 порта RS-485.
• 4-уровневая парольная защита программы.

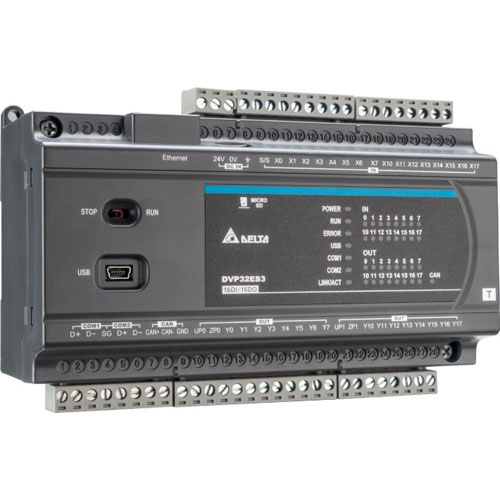

Программируемые контроллеры Delta Electronics DVP-ES3

Высокопроизводительный контроллер серии DVP. Новая серия программируемых контроллеров, совместивших в себе современное ядро ПЛК AS200 и привычный корпус серии DVP-ES2.

• Входы/выходы ЦПУ: от 32 (16DI/16DO) до 80 (40DI/40DO) в зависимости от модели.
• Память программы – 64K шагов.
• 4 AB-фазных счетчика по 200 кГц.
• 4 импульсные группы по 200 кГц.
• Конфигуратор аппаратной части.
• Пользовательские типы данных (Структуры).

Контроллеры среднего класса модульного конструктива

Контроллеры AS являются современными контроллерами, поддерживающими все актуальные языки программирования МЭК – ST, CFC, LD и SFC. Благодаря огромной библиотеке прикладных инструкций и большому объёму программы прекрасно подходят для решения широчайшего круга задач промышленной автоматизации, особенно в качестве ЦПУ серийных машин и технологических установок. Обладают развитой аппаратной частью со встроенными высокоскоростными счётчиками и выходами, интерфейсами 2xRS485, Ethernet, CANopen, mini USB, mini SD. Имеют богатый набор модулей расширения. Предельное количество дискретных точек ввода/вывода до 1024 прямой адресации и ещё 1024 точки через станции удалённого ввода/вывода RTU-EN01. Программируются из современной интегрированной среды программирования (студии) DIAStudio.

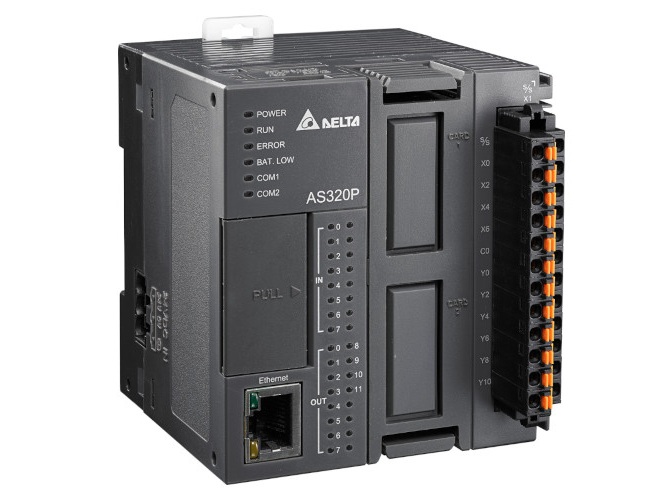

Программируемые контроллеры Delta Electronics AS (AS300 / AS200)

Высокопроизводительные и недорогие контроллеры модульного типа с монтажом на DIN-рейку. Способны обработать до 1024 точек прямого ввода/вывода и ещё 1024 точки через станции удалённого ввода-вывода RTU-EN01. Обладают развитой аппаратной частью со встроенными высокоскоростными счётчиками и импульсными выходами, интерфейсами 2xRS485, Ethernet, CANopen, mini USB, mini SD.

Имеют богатый набор модулей расширения и поддерживают сетевые протоколы Modbus, Ethernet/IP, CANopen, DeviceNET, Profinet Slave, а также TCP/UDP Socket и OPC UA Slave. Благодаря хорошему быстродействию и большому объёму программы прекрасно подходят для решения широчайшего круга задач промышленной автоматизации, особенно в качестве ЦПУ серийных машин и технологических установок.

Программируются из современной интегрированной среды программирования (студии) DIAStudio с поддержкой всех актуальных языков МЭК: ST, CFC, LD и SFC.

Контроллеры управления движением

AX3 – семейство контроллеров управления движением по шине EtherCAT с полной поддержкой библиотек CODESYS Soft PLC Lib и CODESYS Soft Motion Lib. Расширяются модулями от контроллеров AS. Обладают большим объёмом программы и предназначены для решения задач управления движением повышенной сложности. Также, позволяют исполнять большую общую программу управления технологической установкой. Имеют встроенные интерфейсы RS232, RS485, для 2-х инкрементальных энкодеров, SSI, Ethernet, mini USB, mini SD и отдельно шину управления движением – EtherCAT. Кроме того, на борту находятся высокоскоростные входы/выходы.

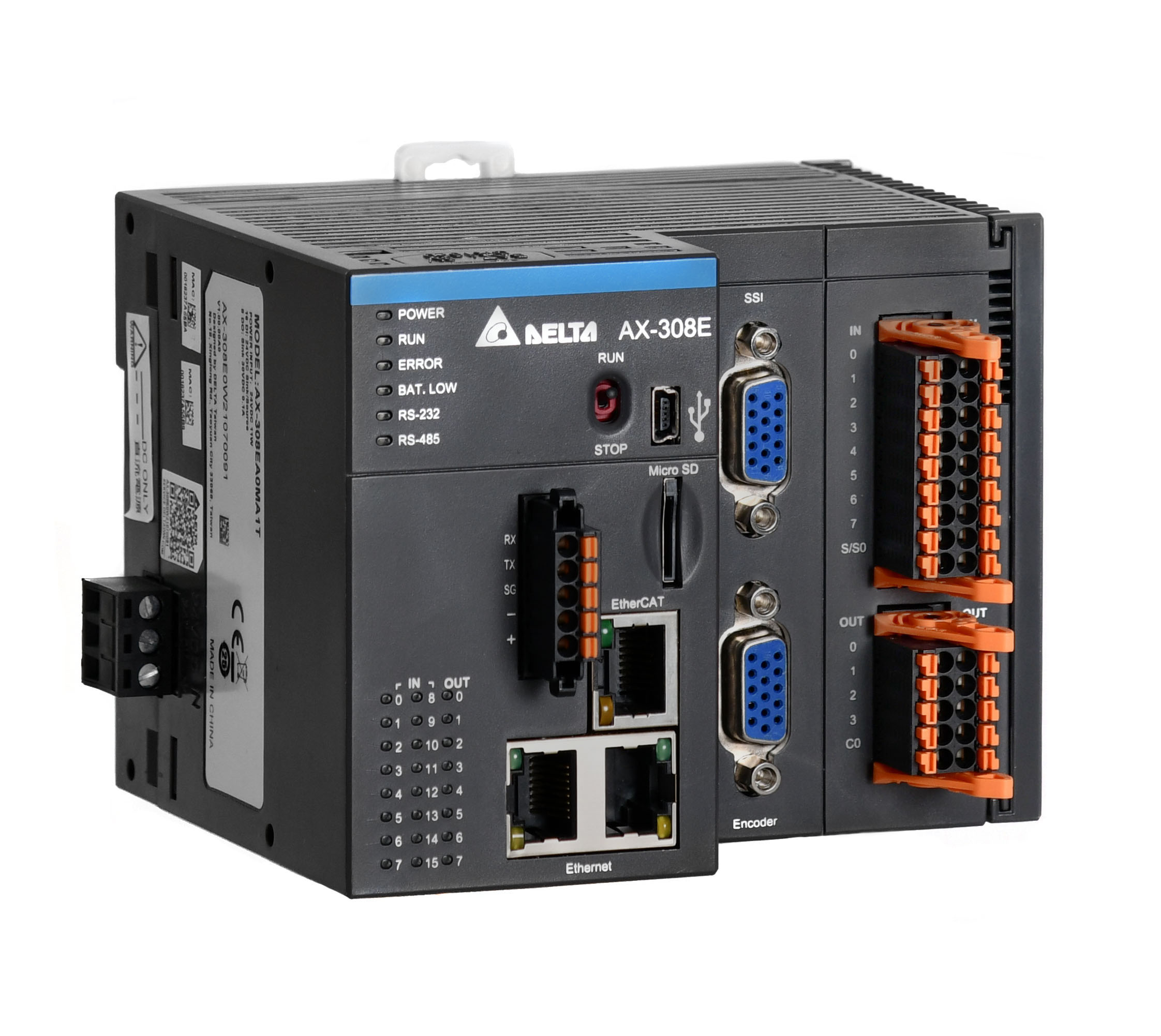

Многофункциональные контроллеры Delta Electronics семейства AX-3

Многофункциональные контроллеры Delta Electronics AX-3 со средой разработки на базе CODESYS и встроенными лицензиями на библиотеки Soft PLC, Soft Motion Basic и Delta Lib

Расширяются модулями от контроллеров семейства AS200/AS300, включая дискретные, аналоговые, температурные, импульсные и весовые модули. Всего в системе может быть 32 модуля и 1024 точки дискретного ввода/вывода. Монтаж осуществляется на DIN-рейку.

Управление сервоприводами осуществляется как по шине EtherCAT, так и импульсным методом. В зависимости от модели может быть 8 или 16 осей.

Контроллеры среднего класса шассийного конструктива

Являются наиболее мощными по производительности среди всех типов контроллеров Delta. Предназначены для построения больших территориально распределённых систем. Обладают развитой аппаратной частью, поддерживают богатый набор прикладных инструкций, обладают очень большим объёмом программы, имеют встроенные коммуникационные интерфейсы и хороший набор модулей расширения. Программирование контроллеров осуществляется на языках ST, FBD, LD и SFC из среды программирования ISPSoft + утилита связи COMMGR.

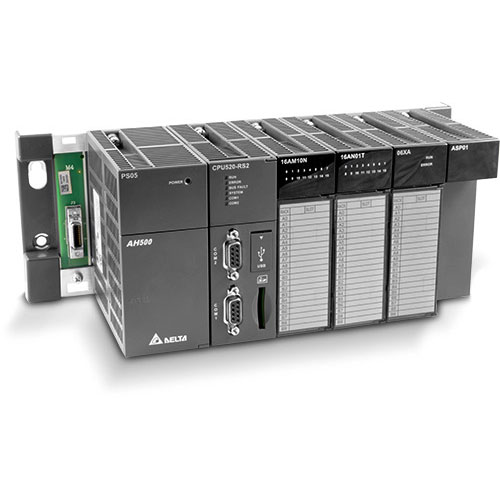

Программируемые контроллеры Delta Electronics AH500

Высокопроизводительный ПЛК среднего уровня.

• Высокоинтегрированное ПО “ISPSoft” программирование на 5 графических языках.
• Высокая гибкость конфигурации: расстояние между шасси — до 100 м.
• «Горячая» замена модулей.
• Надежная работа даже в тяжелых условиях: -20 … +60°С / 5 … 95% (без конденсата).
• Двухъядерный многозадачный процессор. Максимальное число каналов ввода/вывода: Дискретный ввод/вывод: до 4352+125440 точек, Аналоговый ввод/вывод: до 544+3920 каналов.
• Высокая скорость выполнения программы: 0,3 мс на 1K шагов.
• Емкость памяти программы – до 256К шагов; регистры данных: до 64К слов.
• Гальванически изолированные порты RS-232/422/485, miniUSB, Ethernet, SD – встроены в процессорный модуль.
• Модульная конструкция. Широкий выбор модулей дискретного и аналогового ввода/вывода, модулей измерения температуры, а также модулей управления движением как с импульсным заданием, так и с интерфейсом DMCNET.

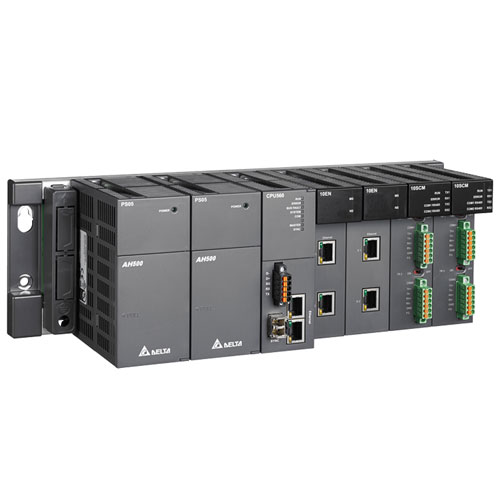

Резервируемые ЦПУ Delta Electronics AH560

Резервируемые ЦПУ для конфигураций контроллеров серии AH500.

• Высокая скорость выполнения программы: 50К шагов за 1 мс (LD+MOV); LD: 20 нс, MOV: 0.1 мкс, FLOAT: 1.1 мкс, Arithmetic: 0.7 мкс.
• Емкость памяти программы – до 1М шагов (1.5Мб).
• Регистры данных – до 256К слов, буферные регистры данных — до 256К слов.
• Количество функциональных блоков до 4096 ед.
• Время переключения между ЦПУ – 20 мс.
• Автоматизированный обмен данными с периферийными устройствами.
• Поддерживает 5 языков программирования стандарта МЭК 61131-3: LD, FBD, SFC, IL, ST.

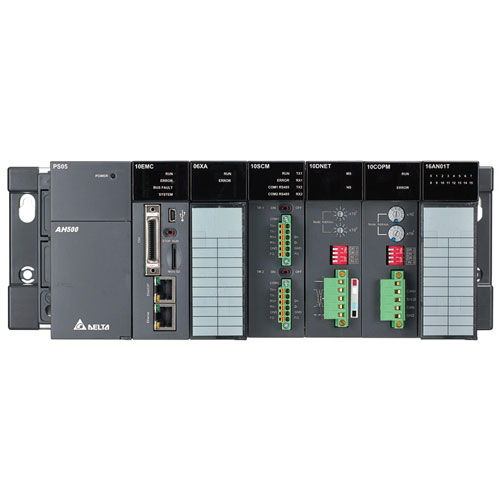

Программируемые контроллеры Delta Electronics AH-EMC — управления движением

Высокопроизводительный ПЛК модульного типа.

• Управление приводами и опрос удалённых модулей ввода-вывода по EtherCAT.
• Готовые функциональные блоки управления движением.
• «Горячая» замена модулей.
• Могут использоваться как самостоятельные ЦПУ и как модули расширения к основным ЦПУ серии AH.
• Емкость памяти программы – до 256К шагов.
• 4 прерывания по времени; 8 прерываний по входам.
• Максимальное расширение до 338 точек дискретного ввода и 324 точки дискретного вывода.
• Модуль ЦПУ имеет 18 дискретных входов и 4 дискретных выхода.
• Функции управления движением.
• Функция электронного кулачка E-CAM.
• Построение траектории движения.
