Шкафы управления электродвигателями

Что такое шкаф управления двигателями?

Шкаф управления двигателями (Motor Control Center) часто сокращенно называют ШУД (MCC). ШУД являются критически важным компонентом в системах распределения электроэнергии на промышленных объектах.

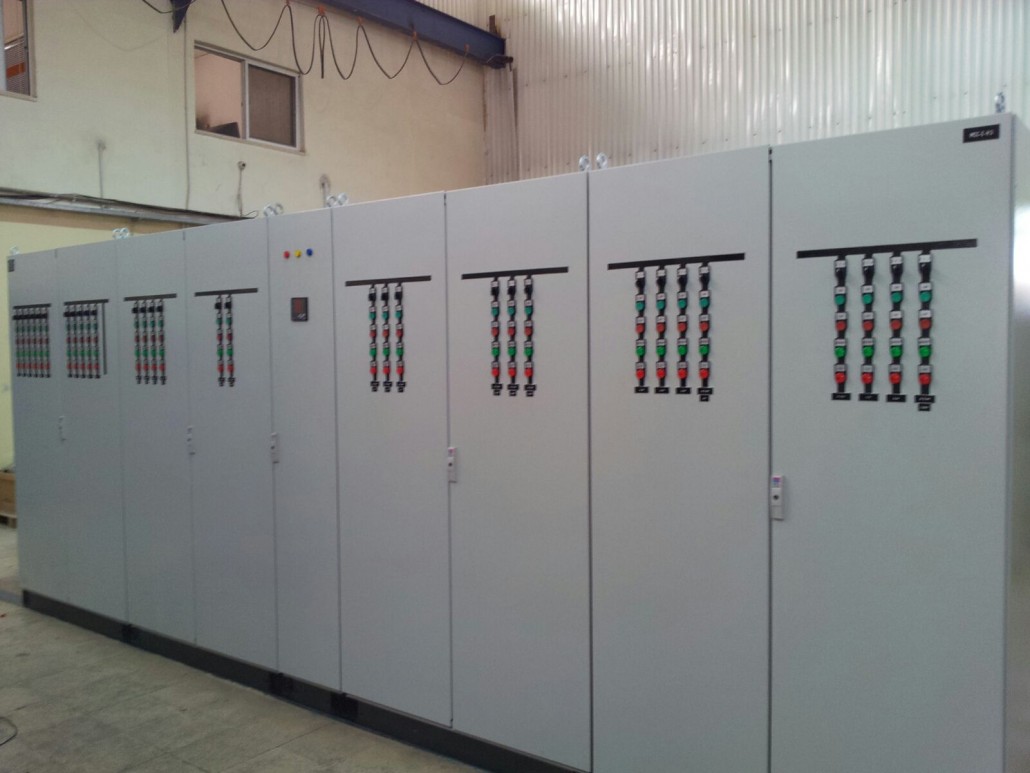

Шкаф управления двигателями представляет собой централизованный узел, состоящий из одной или нескольких закрытых секций с блоками управления двигателями в качестве основного элемента и общей шиной питания. Каждая закрытая секция предназначена для управления и защиты электродвигателей в системе, обеспечивая функциональность оборудования и механизмов из одного центрального места.

Шкаф управления двигателями устанавливаются в диспетчерской для удобства доступа или обслуживания, как правило, в отдельном помещении с централизованным охлаждением.

Компоненты и особенности ШУД

Шкаф управления двигателями обычно включает в себя следующие компоненты и особенности:

1. Блоки управления двигателями: В них размещаются переключатели и цепи для управления пусковым устройством ШУД, автоматы защиты двигателей (АЗД, мотор-автоматы), контакторы, частотные преобразователи и другие элементы управления для работы отдельных двигателей. Операторы могут запускать, останавливать и контролировать двигатели с помощью этих панелей управления.

2. Горизонтальная шина: Она соединяет основной источник питания панели ШУД по всей длине панели с отдельными вертикальными секциями шины.

3. Вертикальная шина: Также известная как силовая шина, она обеспечивает подключение питания к нескольким пусковым устройствам в распределительном щите. Она управляет совокупной нагрузкой всех двигателей и блоков управления, которые она обслуживает.

4. Управление и мониторинг: В современных распределительных щитах реализован механизм безопасности для дистанционного управления и диагностики с интегрированными функциями мониторинга и управления, такими как сетевое подключение, программируемые логические контроллеры (ПЛК), частотно-регулируемые приводы (ЧРП) и устройства плавного пуска, которые защищают двигатели от перегрузок и других рисков.

ЧРП и устройства плавного пуска также экономят энергию и снижают эксплуатационные расходы, снижая скорость двигателя, когда полная скорость не требуется.

Преимущества использования шкафов управления двигателями (ШУД)

• Централизованное управление: Управление несколькими двигателями может быть легко осуществлено из централизованной точки, что упрощает техническое обслуживание и эксплуатацию. Управление различными двигателями из одного централизованного места повышает эффективность и результативность работы.

• Повышенная безопасность: Централизация управления двигателями значительно снижает опасность поражения электрическим током, поскольку вероятность контакта человека с двигателями уменьшается. Таким образом, персонал исключается из рисков, связанных с нахождением в непосредственной близости от двигателей.

• Повышение эффективности: Благодаря точному контролю скорости вращения двигателей и снижению энергопотребления в периоды низкой нагрузки, интеграция частотно-регулируемых приводов и других интеллектуальных устройств в распределительные щиты может привести к значительной экономии энергии.

• Простота обслуживания: Одним из главных конструктивных соображений для распределительных щитов является обеспечение легкого доступа к блокам управления и компонентам для технического обслуживания.

В чем принцип модульности ШУД?

Модульный блок шкафа управления электродвигателями (ШУД) — это модульный элемент или компонент, в котором размещаются механизмы защиты и управления для одного отдельного двигателя. Обычно в одном блоке размещаются автоматический выключатель или предохранительный выключатель, схема управления, защита от перегрузки и пусковое устройство двигателя.

Вместе эти части позволяют запускать, останавливать, защищать и управлять двигателем. Поскольку модульные блоки ШУД легко устанавливаются, обслуживаются, заменяются или модернизируются без ущерба для функциональности других двигателей, управляемых ШУД.

Модульные блоки шкафов управления двигателями (MCC) легко устанавливаются, обслуживаются, заменяются или модернизируются без нарушения работы других двигателей, управляемых ШУД.

Основные характеристики и компоненты шкафа управления электродвигателями (ШУД)

• Пусковое устройство двигателя: В зависимости от области применения двигателя это может быть частотный преобразователь, устройство плавного пуска, пусковое устройство типа «звезда/треугольник» или прямое пусковое устройство. Оно используется для запуска двигателя.

• Защита от перегрузки: Двигатель защищен от токов, превышающих его номинальную мощность, что может привести к перегреву и повреждению такими устройствами, как тепловые или электрические реле перегрузки.

• Мотор-автомат или автоматический выключатель: В аварийной ситуации или при ремонте это обеспечивает безопасный способ отключения компонентов управления двигателем внутри щита от источника питания.

• Схема управления: Она может содержать кнопки, индикаторные лампы, контакторы и другие компоненты, позволяющие двигателю работать вручную или автоматически.
