Опция — управление сетевыми насосами циркуляции

Шкафы управления насосами с преобразователями частоты предназначены для удержания постоянного давления теплоносителя в рамках заданных пределов относительно различных уставок. Промышленный контроллер осуществляет управление насосами через преобразователь частоты. При выходе из строя преобразователя частоты, шкаф частотного регулирования автоматически переходит в ручной режим работы через байпас.

При возникновении сбоя в станции управления насосами, запускается команда на включение резервного насоса, в зависимости от приоритета включения.

Возможна работа нескольких насосов в каскадном режиме. В этом режиме количество одновременно работающих насосов зависит от требуемого давления в теплосети.

При отказе контроллера управления при внештатной ситуации, на внешней панели шкафа кнопки ПУСК-СТОП позволяют произвести непосредственное включение/выключение насосов в ручном режиме, а благодаря световым индикаторам на шкафах управления насосными станциями легко контролировать срабатывание магнитных пускателей.

Частотное управление насосами для регулирования давления

Шкаф частотного управления насосами позволяет обеспечить точное поддержание заданного давления в системе. Алгоритмы ориентируются на показания аналоговых датчиков давления. В шкафу управления может быть использован преобразователь частоты любого производителя.

• PS — датчик сухого хода.
• PDS — реле перепада давления.
• Pпр — аналоговый датчик магистрального давления после насосной станции.
• Pобр — аналоговый датчик давления перед насосной станцией.

Контроль перепада давления на насосах

Шкаф частотного регулирования насосной станцией контролирует работоспособность каждого насоса по датчику перепада давления. Время разгона насоса для достижения требуемого перепада давления настраивается оператором.
В шкафу управления может быть использован преобразователь частоты любого производителя.

• PDS — реле перепада давления.

Защита насосов от сухого хода

Для защиты насосов шкаф частотного регулирования контролирует наличие воды в системе по датчику сухого хода. Датчик сухого хода представляет из себя реле давления, которое настраивается на минимальное пороговое значение давления воды в подающем трубопроводе.
В шкафу управления может быть использован преобразователь частоты любого производителя.

• PDS — датчик сухого хода.

Резервирование насосов

Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности шкаф управления включает в работу резервный насос.
В нормальном рабочем режиме выполняется ротация основных насосов по времени наработки. В шкафу управления может быть использован преобразователь частоты любого производителя.

Шкафы частотного регулирования группой насосов в каскадном режиме

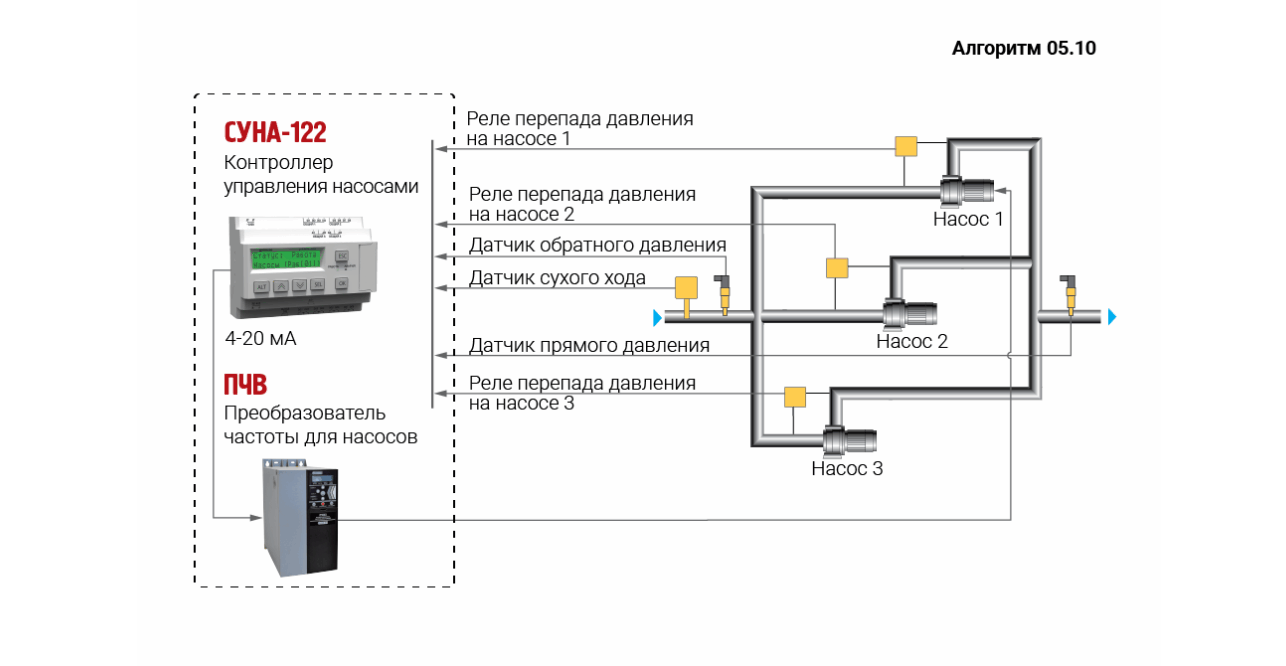

Шкаф частотного регулирования группой насосов с одним частотным преобразователем, постоянный основной насос без чередования

Регулирование давления тремя насосами по аналоговому датчику давления.
В шкафу управления могут использоваться преобразователи частоты любого производителя.

• Контроль сухого хода.
• Контроль перепада давления.
• Измерение магистрального давления.
• Измерение обратного давления.

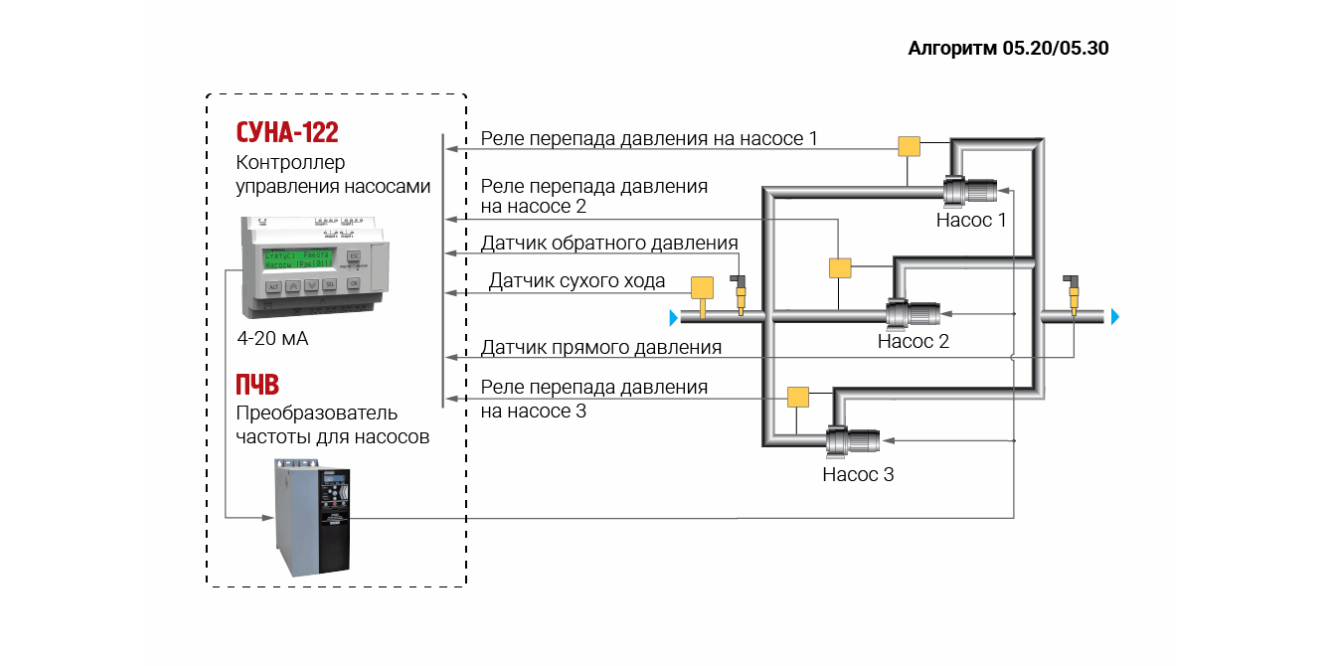

Шкаф частотного регулирования группой насосов с одним частотным преобразователем, постоянный основной насос с чередованием по времени наработки каждого насоса

Регулирование давления тремя насосами по аналоговому датчику давления.
В шкафу управления могут использоваться преобразователи частоты любого производителя.

• Контроль сухого хода.
• Контроль перепада давления.
• Измерение магистрального давления.
• Измерение обратного давления.

Шкаф частотного регулирования группой насосов с одним частотным преобразователем, чередование основного насоса по времени наработки

Регулирование давления тремя насосами по аналоговому датчику давления.
В шкафу управления могут использоваться преобразователи частоты любого производителя.

• Контроль сухого хода.
• Контроль перепада давления.
• Измерение магистрального давления.
• Измерение обратного давления.

Шкаф частотного регулирования группой насосов с одним частотным преобразователем, постоянный основной насос с чередованием по времени наработки каждого насоса

Регулирование давления двумя насосами по аналоговому датчику давления.
В шкафу управления могут использоваться преобразователи частоты любого производителя.

• Контроль сухого хода.
• Контроль перепада давления.
• Измерение магистрального давления.
• Измерение обратного давления.
