Опция — частотный преобразователь + ПЛК

Почему популярна комбинация частотного преобразователя и промышленного контроллера?

• Преобразователи частоты (ПЧ) обеспечивают точное управление скоростью двигателя.
• Программируемые логические контроллеры (ПЛК) обеспечивают гибкость, автоматизацию и управление на основе логики.
• Вместе они повышают эффективность, безопасность и энергосбережение.

Эта комбинация широко используется в промышленности, на заводах, в системах отопления, вентиляции и кондиционирования воздуха (ОВК), на водоочистных сооружениях и конвейерных системах.

Преимущества интеграции частотного преобразователя с ПЛК

Интеграция ПЧ с ПЛК обеспечивает значительные преимущества:

• Экономия энергии. Благодаря контролю скорости двигатели потребляют только необходимую им мощность.
• Снижение износа. Плавный пуск и контролируемое ускорение снижают механическую нагрузку.
• Улучшенное управление технологическим процессом. Точное управление двигателем повышает качество продукции и надежность системы.
• Удаленный мониторинг и диагностика. Современные ПЛК могут передавать данные и сигналы тревоги в режиме реального времени для быстрого реагирования.
• Масштабируемость. Легко расширяйте свою систему с помощью дополнительных приводов, датчиков или логических элементов.

Реальные примеры применения управления с помощью частотного преобразователя и ПЛК

Вот некоторые отрасли и системы, где управление с помощью частотно-регулируемого привода и ПЛК является стандартом:

• Водоочистные сооружения: регулирование расхода в насосах.
• Системы ОВК: регулировка скорости вентилятора для контроля температуры.
• Погрузочно-разгрузочные работы: координация конвейерных лент.
• Лифты и эскалаторы: плавный запуск и остановка.
• Пищевая промышленность: операции смешивания и дозирования.

Как частотный преобразователь и ПЛК работают вместе?

Когда вы объединяете ПЛК и частотный преобразователь, ПЛК становится источником принятия решений, а частотно-регулируемый привод — исполнительным механизмом.

Процесс обмена данными:

• ПЛК считывает данные с датчиков, из панели оператора, с верхнего уровня.
• На основе логики ПЛК отправляет команду частотному преобразователю (ПЧ).
• ПЧ регулирует скорость или направление вращения двигателя.
• ПЧ также может отправлять обратную связь (скорость, коды неисправностей) обратно в ПЛК.

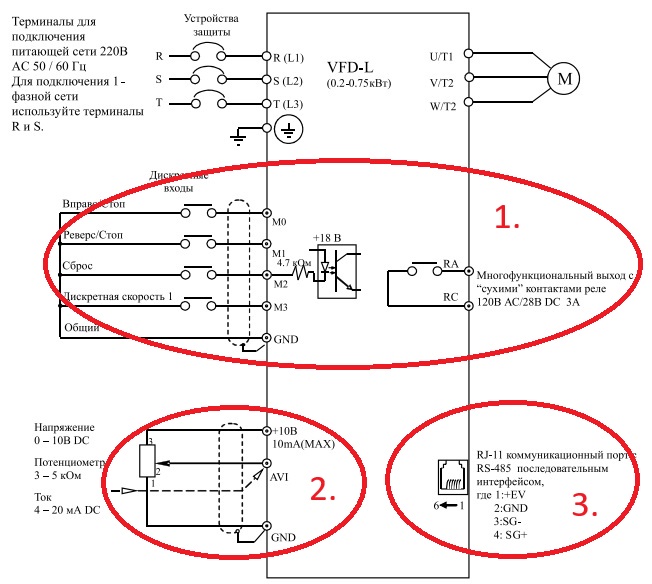

Варианты подключения ПЧ к ПЛК

Правильное подключение обеспечивает безопасную и эффективную связь. Существует три основных варианта подключения частотного преобразователя к контроллеру:

• 1. Дискретное подключение. Использует простые дискретные сигналы «Пуск/Стоп», «Вперед/Назад», «Скорость 1/Скорость 2» и т.п. Это вариант самый простой в реализации, но имеет функционал, ограниченный дискретными входами/выходами частотного преобразователя.
• 2. Аналоговое подключение. Использует аналоговые сигналы (например, 0…10 В или 4…20 мА) для управления частотой. Этот вариант позволяет осуществлять плавное регулирование. Требует наличие аналоговых модулей ввода/вывода на ПЧ и ПЛК. Как правило, дополняется вариантом дискретного подключения.
• 3. Подключение по сетевым протоколам связи. Использует промышленные сети (Modbus, Ethernet/IP, Profibus). Этот вариант обеспечивает полный контроль и мониторинг частотного преобразователя. Лучше всего подходит для сложных систем управления и управления группой частотных преобразователей.

Часто задаваемые вопросы по подключению частотников к ПЛК:

1. Может ли ПЛК управлять несколькими ПЧ?

Да. Используя цифровые выходы, аналоговые сигналы или протоколы связи, такие как Modbus, один ПЛК может управлять несколькими ЧРП.

2. Какой метод связи между ПЛК и ПЧ является наилучшим?
Для сложных систем управления предпочтительны Ethernet/IP или Modbus TCP. Для простых конфигураций подойдут аналоговые или цифровые входы/выходы.

3. Сложно ли программировать ПЛК?
Базовая лестничная логика легко осваивается новичками. Большинство программного обеспечения для ПЛК предлагает инструменты перетаскивания для упрощения программирования.

4. Нужен ли мне ПЛК для каждого ПЧ?

Нет. Один ПЛК может управлять несколькими ПЧ в зависимости от требований к входам/выходам и логике.

5. Можно ли отслеживать неисправности ПЧ с помощью ПЛК?

Да. Многие ПЧ отправляют диагностическую информацию в ПЛК через протоколы связи или выходы состояния.

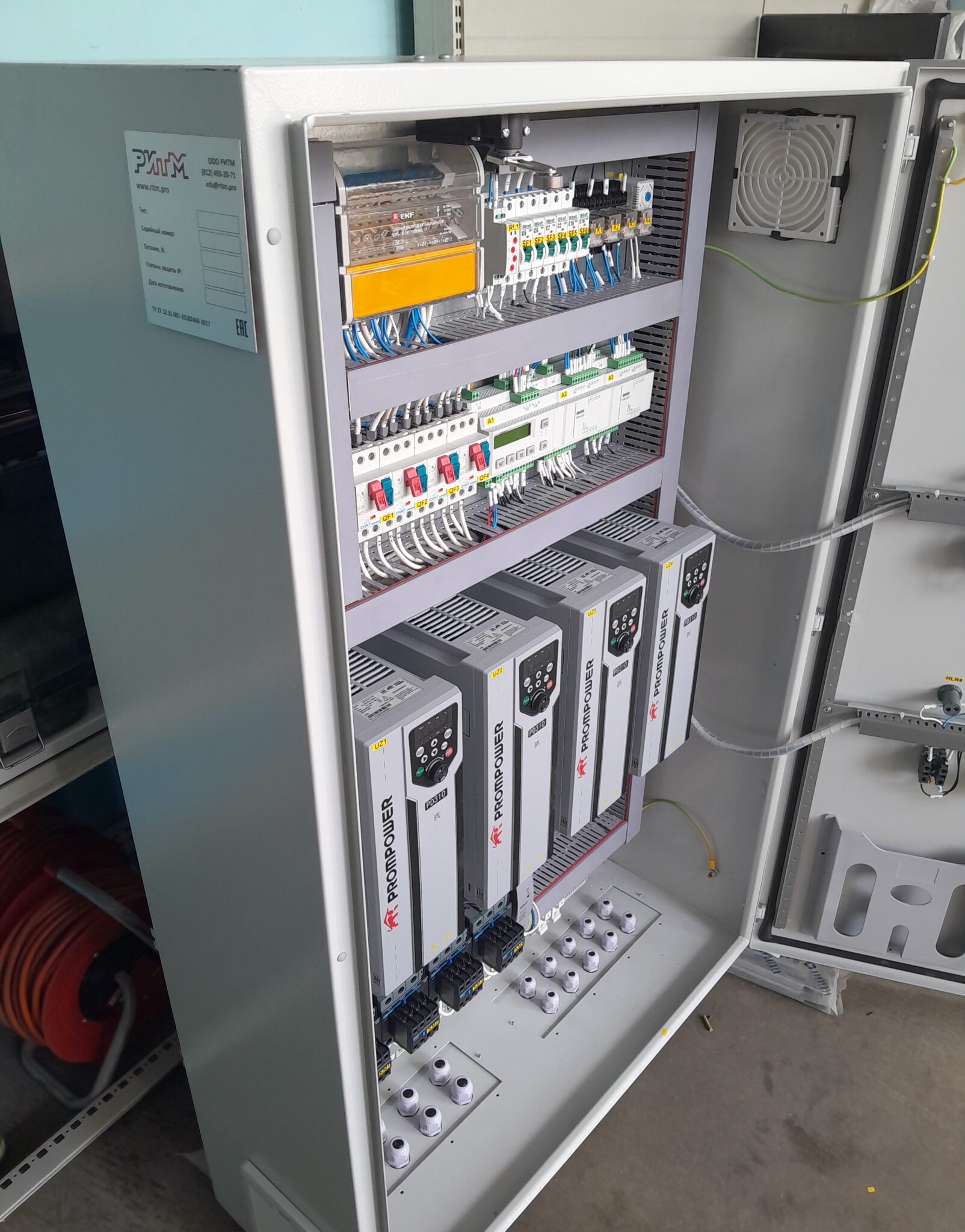

Заказать шкаф управления с частотным преобразователем:
