Опция — охлаждение частотных преобразователей

Расчет теплопотерь работающего частотного преобразователя

В практических целях тепловые потери частотного преобразователя можно считать примерно равными 3%. У частотников небольших мощностей они составляют приблизительно 4%, а по мере увеличения мощности процент тепловых потерь уменьшается примерно до 3%.

Пример:

Каково приблизительное количество тепла, выделяемого частотно-регулируемым приводом на 40 А, управляющим двигателем мощностью 22 кВт при полной нагрузке?

Pпч = 22 кВт x 0,03 = 0,66 кВт = 660 Вт

Рассеивание тепла

Тепло, выделяемое частотным преобразователем внутри корпуса шкафа управления, может рассеиваться следующими способами:

• Площадь поверхности стенок корпуса (т.е. невентилируемый).
• Принудительная вентиляция.
• Теплообменник или водяное охлаждение.

Размеры корпуса, способ его монтажа и температура окружающей среды определяют количество тепла, которое может быть рассеяно через открытые поверхности корпуса. Если площади поверхности корпуса недостаточно для рассеивания тепла, выделяемого внутри корпуса, оставшееся тепло может быть удалено с помощью принудительной вентиляции.

Система охлаждения

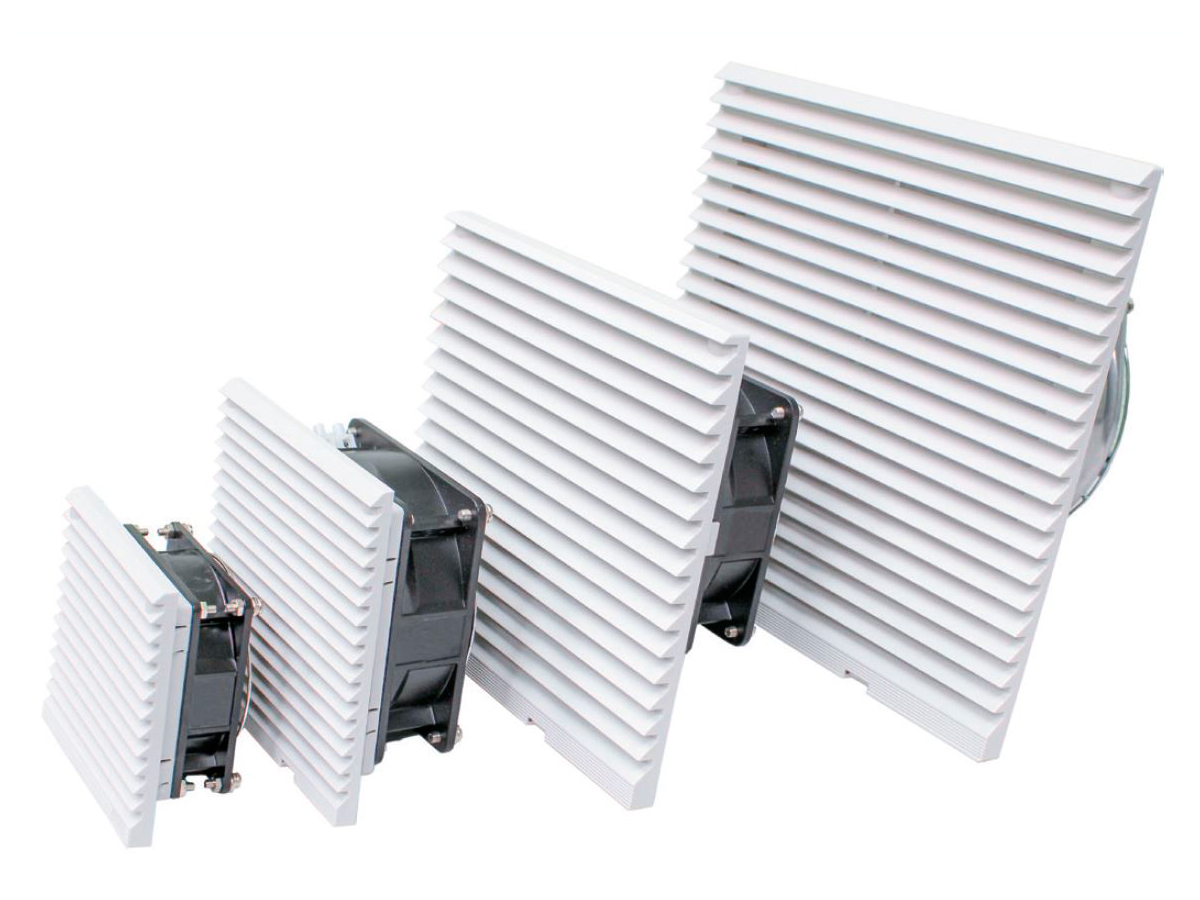

Вентилятор с фильтром IP54 устанавливается в шкафах управления с частотными преобразователями. Напряжение питания — 220В.

Температура внутри электрощиты понижается благодаря подаче холодного отфильтрованного воздуха. Степень защиты IP54 позволяет устанавливать прибор в местах большого скопления пыли. Для отвода нагретого воздуха используется встречная решетка с фильтром.

Габариты:

• 106 х 106 мм.
• 150 х 150 мм.
• 200 х 200 мм.
• 250 х 250 мм.
• 322 х 322 мм.

Вентилятор устанавливается в нижней части шкафа, а для отвода нагретого воздуха используется выпускная решетка с фильтром, устанавливаемая диаметрально, в верхней части корпуса. В случаях дефицита места на монтажной пластине монтаж вентиляторов и решеток выполняется на дверь шкафа. Решение отличается легкостью монтажа, простотой обслуживания, эффективностью.

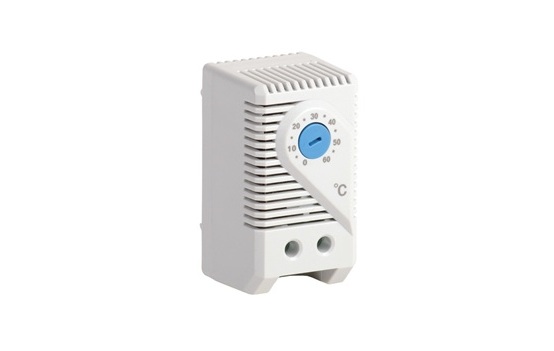

Специальный терморегулятор предназначен для поддержания нужной температуры внутри шкафа.

Терморегулятор с НЗ контактом (красный цвет регулятора) используется для отключения нагревателя при повышении температуры сверх установленного значения. Терморегулятор с НО контактом (синий цвет регулятора) используется для включения вентилятора при повышении температуры сверх установленного значения.

Рекомендации по установке: терморегулятор с НЗ контактом рекомендуется устанавливать в нижней части шкафа, терморегулятор с НО контактом рекомендуется устанавливать в верхней части шкафа.

• Максимальный ток, А (230 В) 10А.
• Шкала регулирования, °С 0… +60.

Невентилируемый корпус

Невентилируемые корпуса полагаются на рассеивание тепла через стенки корпуса. Чем лучше теплопроводность корпуса, тем больше тепла рассеивается. По этой причине металлические корпуса гораздо лучше рассеивают тепло, чем пластиковые.

Мощность, рассеиваемая на заданной открытой поверхности, определяется формулой:

Pрасс = k x S x △T

• Pрасс — мощность, рассеиваемая внутри корпуса, Вт
• k — коэффициент теплопередачи (листовой металл ~ 5,5 Вт/м²К, пластик ~ 3,5 Вт/м²К)
• S — площадь поверхности корпуса, м²
• △T — разница температур (внутри корпуса — снаружи), °C

Вентилируемый корпус

В вентилируемом корпусе тепло рассеивается путем принудительного притока или оттока окружающего воздуха. Цель состоит в циркуляции воздуха внутри корпуса, поэтому не имеет решающего значения, создает ли вентилятор давление или вакуум внутри корпуса (т.е. дует внутрь или наружу). Обычно окружающий воздух втягивается снизу корпуса и выводится через вентиляционное отверстие сверху. Выходное отверстие должно располагаться над самым верхним установленным частотным преобразователем.

Фильтры, установленные на вентиляторах, обеспечивают более высокий уровень защиты (обычно максимум IP54), но препятствуют потоку воздуха. Важно проверять технические характеристики производителя при установке фильтра. Кроме того, если фильтр собирает пыль, поток воздуха значительно уменьшится, что необходимо учитывать при выборе и проектировании.

Требуемый объем воздуха можно оценить по формуле:

V = (3,1 x Pрасс) / △T

• V — требуемый объем воздушного потока (производительность вентилятора), м³/ч
• Pрасс — мощность, рассеиваемая внутри корпуса через открытую поверхность, Вт
• △T: Разница температур (внутри корпуса — снаружи), °C
