Опция — котловое регулирование

Шкаф управления на базе промышленного контроллера – это решение с готовыми алгоритмами для автоматизации котельных.

Шкаф подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения.

Шкаф автоматики управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.

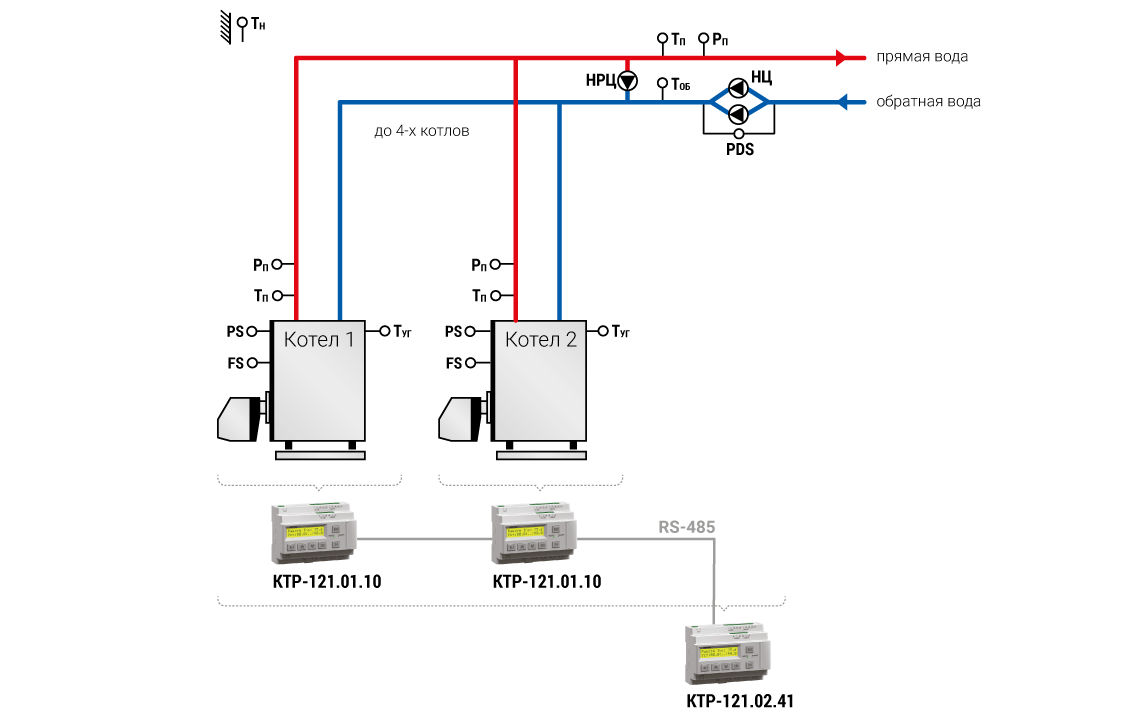

Шкафы управления — котловое регулирование

• Управление ступенчатыми и модулируемыми горелками. Гибкая логика контроллера позволяет пользователю задать в настройках шкафа управления тип управляемой горелки котла: модулируемая либо одно-, двух-, трехступенчатая.
• Регулирование температуры подающего теплоносителя. Контроллер поддерживает заданную пользователем температуру теплоносителя на выходе котла, изменяя мощность горелки в соответствии с настройками регулирования.
• Поддержание температуры обратного теплоносителя. Для избежания образования конденсата на поверхности теплообменника котла, шкаф управления поддерживает заданное значение температуры теплоносителя на входе в котел, управляя КЗР или НРЦ.
• Управление группой насосов циркуляции котла. Для осуществления циркуляции теплоносителя через котел, шкаф автоматики управляет группой насосов циркуляции котла с ротацией, контролем их аварий и вводом резерва.

• Контроль давления теплоносителя. Для защиты гидравлики котла от аварийных событий, прибор контролирует давление теплоносителя по верхнему и нижнему уровню.
• Контроль давления топки котла. Шкаф управления контролирует давление топки котла или давление теплоносителя по дискретному сигналу от реле давления, для предотвращения аварийных событий.
• Контроль протока через котел. Для осуществления штатного циркулирования теплоносителя через котел, шкаф управления контролирует сигнал с датчика протока. При нарушении циркуляции котел будет немедленно остановлен до устранения причины аварии.
• Контроль аварий горелки. Прибор контролирует работу горелки по дискретному сигналу S3. При фиксировании сигнала аварии шкаф управления отключает горелку и активирует аварийный выход. Авария сбрасывается вручную после устранения причины.

• Прогрев холодного котла. Для предотвращения дестабилизации системы, перед запуском холодного котла происходит предварительный его прогрев на минимальной мощности по времени или температуре.
• Безопасный розжиг горелки. Во время розжига горелки шкаф управления контролирует сигнал подтверждения розжига – В4. При отсутствии сигнала после окончания времени розжига фиксируется авария горелки, активируется аварийный выход.
• Удаленное управление котлом. В контроллере открытая карта регистров для управления и его настройки через ПК или телефон в OwenCloud, SCADA-системах и OPC-серверах.
