Опция — частотное управление насосами

Преимущества частотного управления насосами

• Частотный преобразователь регулирует производительность насоса, используя данные датчика давления в реальном времени. Это поддерживает стабильное давление воды при изменениях водоразбора.
• Частотные преобразователи могут сократить потребление энергии. Энергопотребление центробежного насоса зависит от частоты вращения (оборотов) по кубической зависимости. Снижение оборотов в 2 раза уменьшает расход в 2 раза, напор — в 4 раза, а потребляемую мощность — в 8 раз. При снижении частоты вращения на 20%, потребляемая мощность снижается примерно на 50%. Такая зависимость делает работу насоса на повышенных оборотах крайне неэкономичной
• Подключение датчиков давления к частотным преобразователям повышает надежность системы водоснабжения. Частотное регулирование предотвращает внезапные скачки давления, которые могут повредить трубы и оборудование.
• Частотные преобразователи позволяют плавно разгонять насосы при включении, что исключает возникновение гидроударов в системе водоснабжения.
• Применение частотных преобразователей помогать организовать каскадный режим, т.е. управлять несколькими насосами одновременно. Контроллер частотного преобразователя может контролировать число работающих одновременно насосов в зависимости от давления воды.

Как частотный преобразователь регулирует производительность насоса

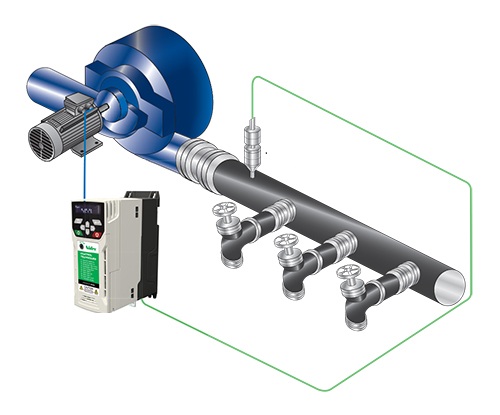

Частотный преобразователь изменяет скорость вращения двигателя насоса. Он регулирует производительность насоса в соответствии с необходимым давлением воды. Вот что происходит:

• Датчик давления передает данные в реальном времени на шкаф управления частотным преобразователем.
• Показания текущего давления обрабатываются программным ПИД-регулятором частотного преобразователя или управляющего контроллера.
• ПИД-регулятор сравнивает показания текущего давления с уставкой требуемого давления и вычисляет изменение мощности насоса в зависимости от рассогласования показаний.
• Требуемое изменение мощности насоса передается на управляющую логику частотного преобразователя.
• Частотный преобразователь изменяет скорость насоса для поддержания стабильного давления.

Этот процесс экономит энергию и обеспечивает бесперебойную работу системы водоснабжения при изменении водоразбора, падении давления, вызванного износом оборудования, скачками напряжения или другими причинами. Это гарантирует поддержание постоянного давления воды.

Роль датчиков давления в поддержании постоянного давления

Датчики давления играют ключевую роль в работе частотных преобразователей в системах водоснабжения. Эти датчики постоянно проверяют давление воды и передают обновления на ПИД-регулятор частотного преобразователя.

Датчик абсолютного давления в насосной станции измеряет давление жидкости относительно абсолютного вакуума, что позволяет контролировать работу систем водоснабжения, в том числе насосов, и обеспечивать защиту от сухого хода.

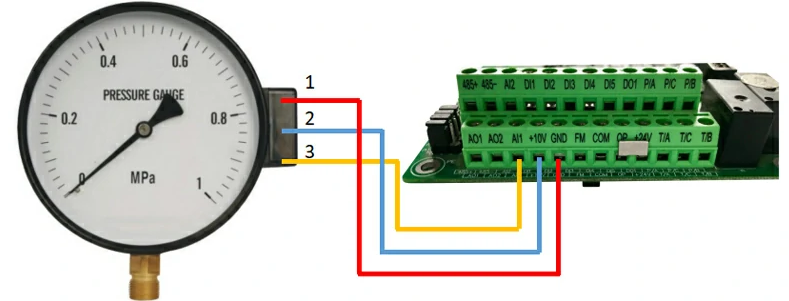

Датчики давления преобразуют давление в унифицированный сигнал (например, 4…20 мА) для автоматического управления частотным преобразователем насоса. Контроллер частотного преобразователя пересчитывает токовый сигнал в физическое значение давления согласно шкале измерения используемого датчика (например, 0…1.0 МПа) и сравнивает его с уставкой требуемого давления.
