Опция — байпас частотных преобразователей

Что такое байпас частотного преобразователя?

Байпас частотного преобразователя — это вторичная цепь, которая позволяет двигателю работать без частотника. Байпас встраивается в шкаф управления и использует переключатели и контакторы для перенаправления цепи питания.

• Байпас ПЧ обеспечивает непрерывную работу двигателя, когда ПЧ отключен.
• Байпас помогает поддерживать работу двигателя во время ремонта, обслуживания или неисправностей.
• Байпас всегда должен включать необходимые элементы защиты, чтобы избежать повреждения двигателя.

Почему следует использовать байпас частотного преобразователя?

Байпас частотного преобразователя обеспечивает гибкость и надежность системы управления двигателем. Системы жизнеобеспечения, промышленные предприятия и другие критически важные объекты часто требуют работы двигателей даже при отказе частотно-регулируемого привода. Режим байпаса гарантирует бесперебойную работу важных систем, таких как насосы или вентиляторы.

• Надежность: Обеспечивает бесперебойную работу оборудования при отказе частотного преобразователя.
• Техническое обслуживание: Позволяет безопасно обслуживать частотные преобразователи.
• Безопасность: Обеспечивает резервное электропитание, когда критически важное оборудование невозможно остановить.

В чем ошибка подключения байпаса частотного преобразователя?

Никогда не подключайте вход питания (220/380В) к выходным клеммам частотного преобразователя — это выведет ваше оборудование из строя.

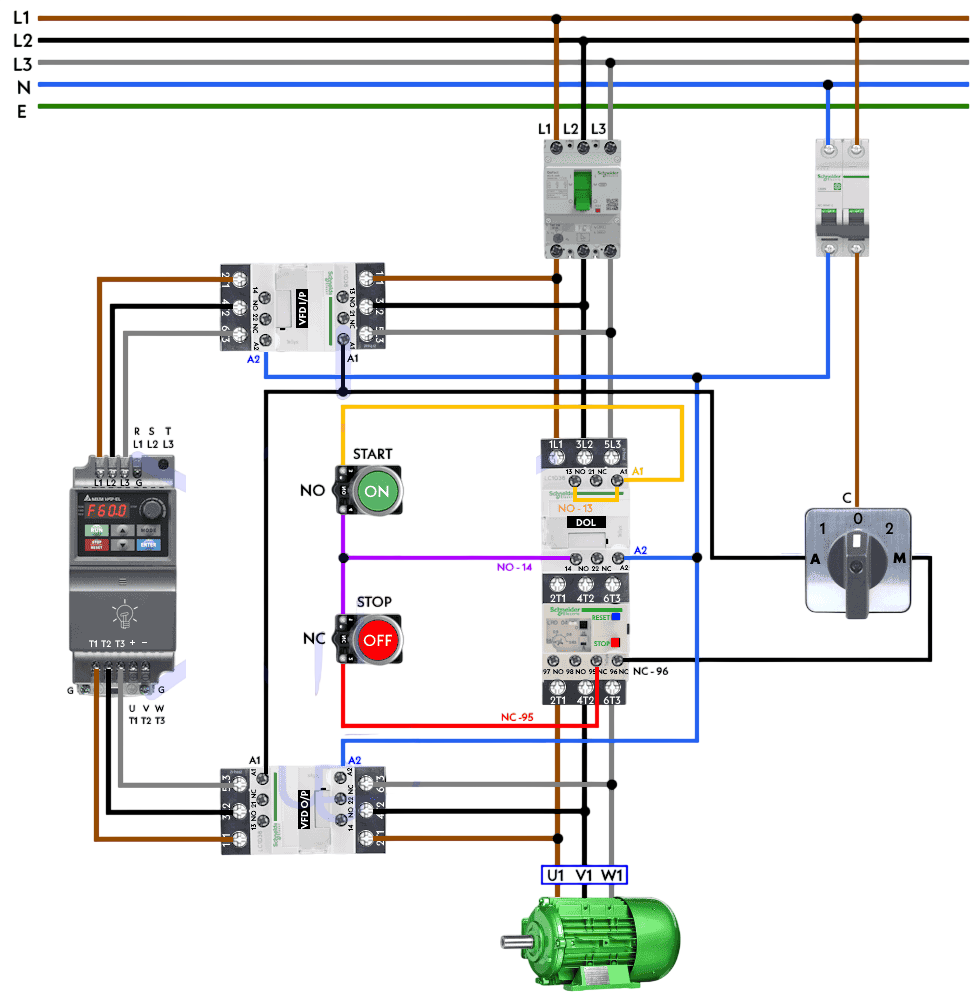

Варианты управления байпасом частотного преобразователя

Режим управления байпасом частотного преобразователя может быть ручным или автоматическим. Оба варианта требуют правильного электрического подключения с точки зрения безопасности.

1. Ручной байпас

Ручной байпас частотного преобразователя использует реверсивный переключатель байпаса или контактор для ручного перенаправления питания. Этот вариант распространен в небольших системах и экономически выгоден. Операторы переключаются из «режима ПЧ» в «режим байпаса» с помощью переключателя, расположенного на двери шкафа управления или непосредственно ручкой реверсивного рубильника.

2. Автоматический байпас

В критически важных приложениях предпочтительнее использовать байпас частотного преобразователя с автоматическим переключением. В этой схеме используются логические контроллеры, контакторы и блокировки для мгновенного переключения питания. Это обеспечивает бесперебойную работу критически важного оборудования при аварийной остановке частотного преобразователя.

Основные компоненты цепи байпаса частотного преобразователя

К общим элементам цепи байпаса частотного преобразователя относятся:

• Контактор байпаса — перенаправляет питание в режим байпаса.
• Логика управления — обеспечивает безопасное переключение между режимами.
• Защита от перегрузки — защищает двигатель при работе без частотного преобразователя.
• Блокировки — предотвращают случайное одновременное включение частотного преобразователя и байпаса.

Следует помнить

• При работе в режиме байпаса теряются функции энергосбережения и управления технологическим процессом.
• При работе в режиме байпаса двигатели могут потреблять более высокие токи и создавать дополнительную нагрузку.
• Неправильное подключение цепи байпаса может повредить как частотный преобразователь, так и двигатель.
• Старайтесь всегда использовать схему подключения частотного преобразователя с байпасом для безопасной работы.
