Корпуса шкафов с климатическим исполнением — нагрев и охлаждение

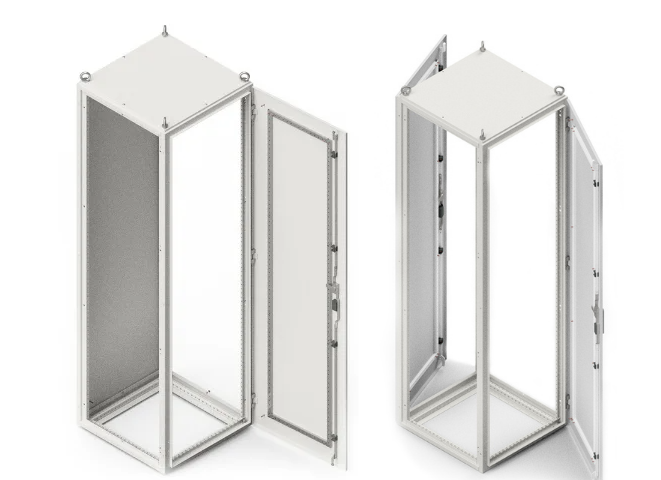

Корпуса напольные

Корпуса предназначены для размещения любого распределительного, коммутационного оборудования низкого напряжения.

Корпус выполнен из цельносварного каркаса толщиной стали 2 мм. На вертикальных стойках выполнена перфорация с шагом 25 мм для быстрой установки профилей и монтажных плат на резьбовыдавливающие винты. Дверь корпуса выполнена из стали толщиной 2 мм с перфорированным усилением и быстросъемными петлями. Возможна установка двери как с левой так и с правой стороны.

Порошковая эпоксидно-полиэфирная краска. Цвет по умолчанию RAL 7035, шагрень. Возможна окраска в любой цвет по каталогу RAL. Степень защиты: IP55

Диапазоны габаритных размеров для напольных шкафов

• Ширина, мм: 400 — 1200.
• Высота, мм: 1600 — 2200.
• Глубина, мм: 400 — 800.

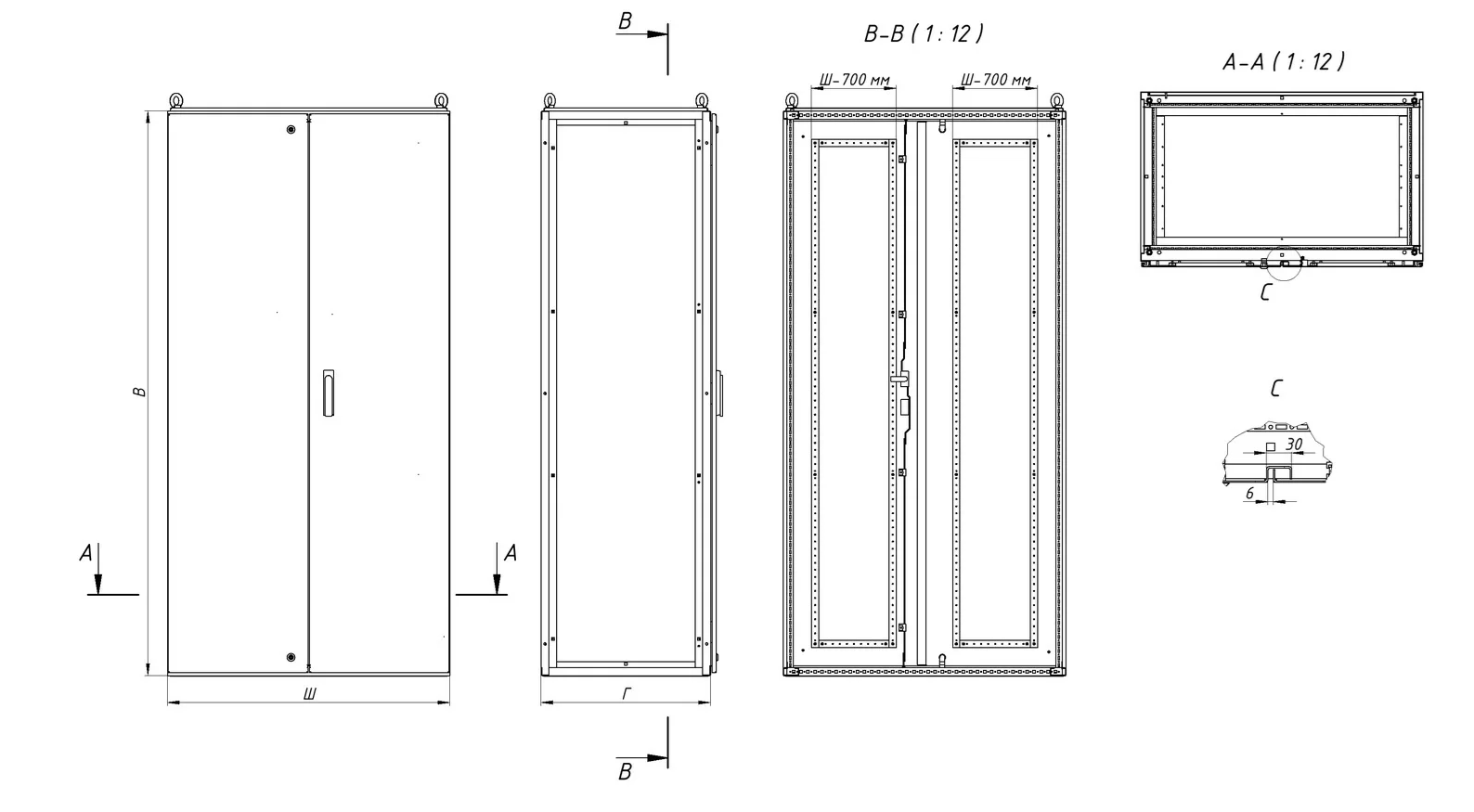

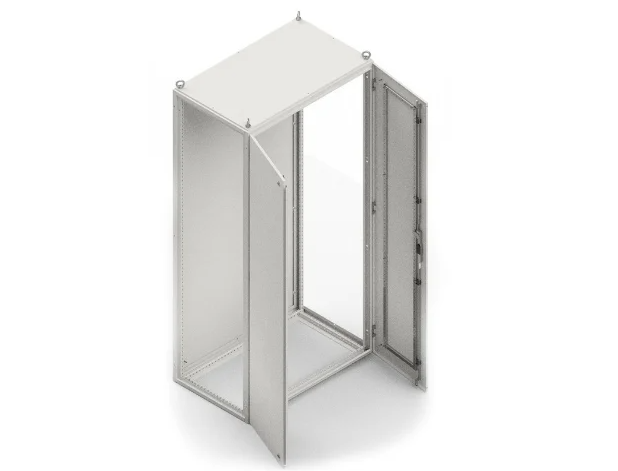

Корпус двухдверный

Стандартная комплектация:

• Каркас;
• Дверь с поворотной ручкой, тягами и съемным усилением;
• Дверь с двумя замками на четверть оборота и съемным усилением;
• Крыша съемная на винтах;
• Задняя панель съемная на винтах;
• Рым болты М12 (4 шт.);
• Заглушки отверстий для соединения шкафов (12 шт.).

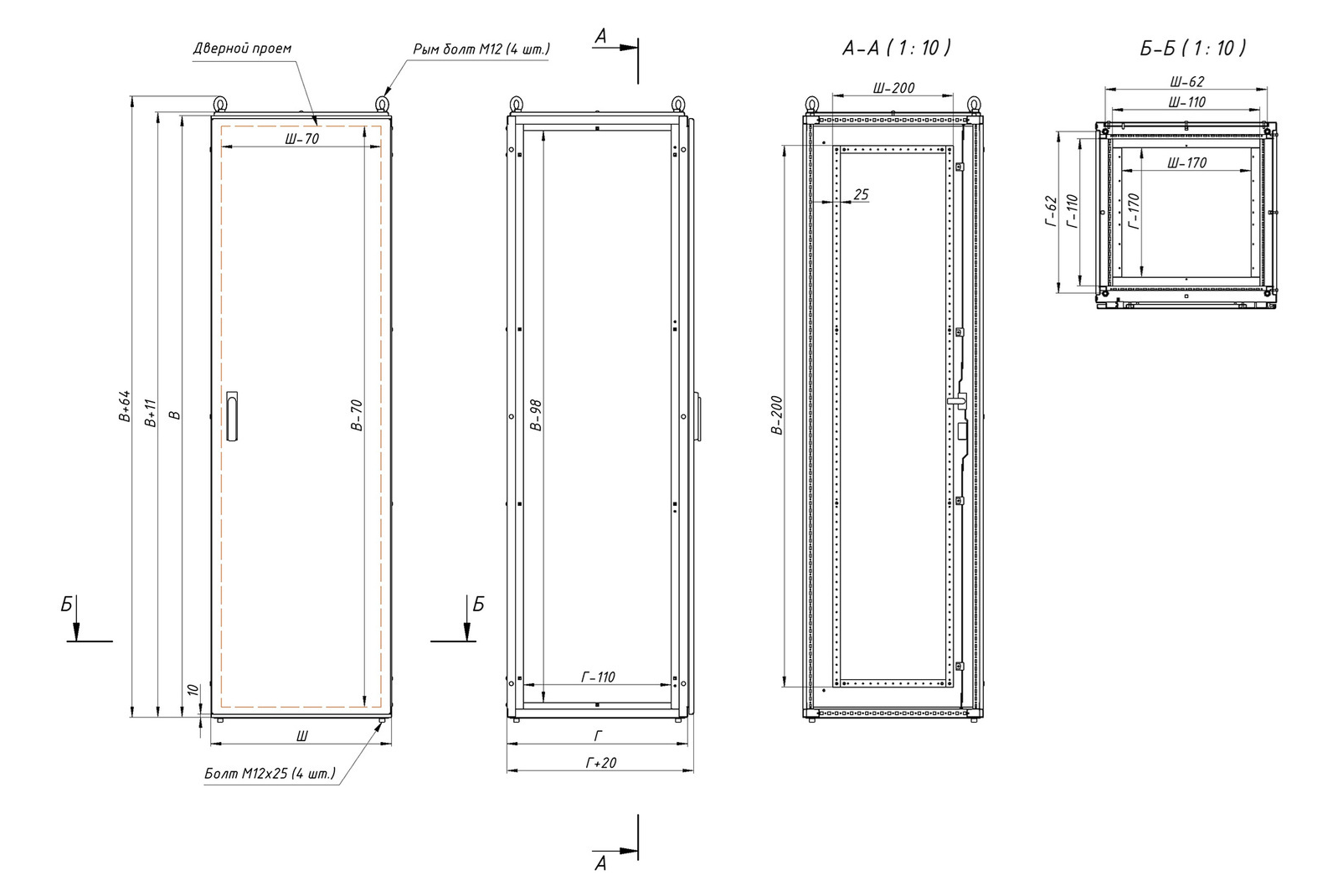

Корпус однодверный (одно- или двухстороннего обслуживания)

Стандартная комплектация:

• Каркас;
• Дверь с поворотной ручкой, тягами и съемным усилением;
• Крыша съемная на винтах;
• Задняя панель съемная на винтах;
• Рым болты М12 (4 шт.);
• Заглушки отверстий для соединения шкафов (12 шт.).

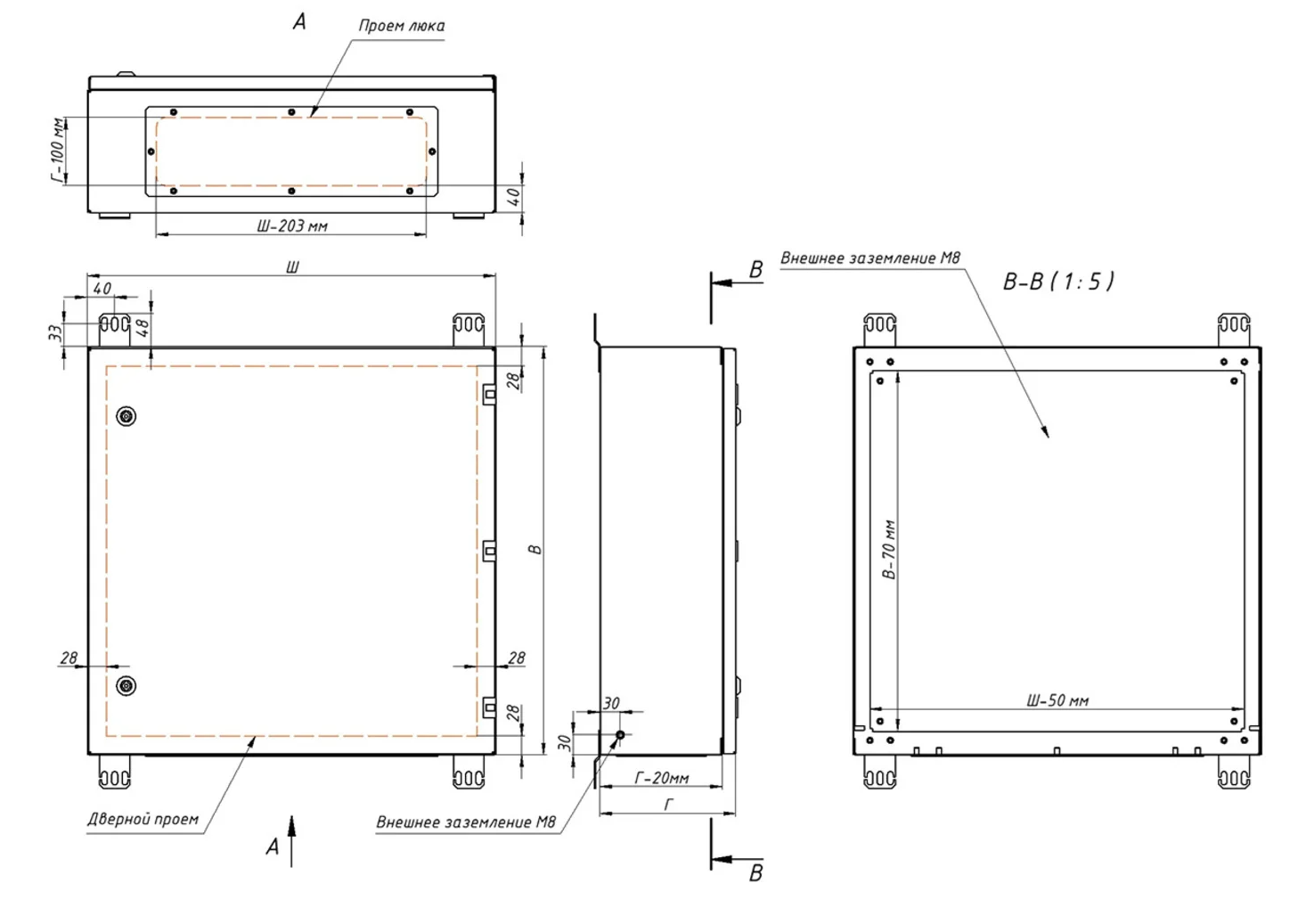

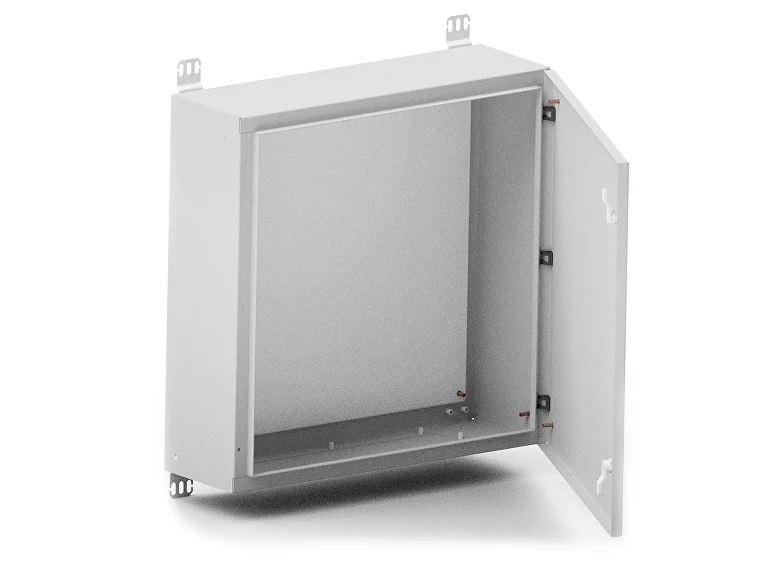

Корпуса навесные

Предназначены для размещения низковольтного электрического оборудования и размещения аппаратуры управления. Цельносварная конструкция корпуса из стали толщиной 1,5 мм. Дверь имеет возможность устанавливать как с левой так и справой стороны ящика. Шпильки заземления М6 приварены на корпусе изнутри и на двери. Внешнее заземления гайка М8 с боковой стороны ящика. Угол открывания двери 180 градусов.

Стандартная комплектация:

• Корпус;
• Дверь (с возможностью перенавешивания);
• Монтажная панель;
• Скобы для закрепления к стене (4 шт.);
• Съемный лючок снизу ящика;
• Ключ (2 шт.).

Корпус и дверь- сталь толщиной 1,5 мм. Монтажная панель и скобы для закрепления к стене- оцинкованная сталь толщиной 2 мм. Покрытие: порошковая эпоксидно-полиэфирная краска, шагрень. Цвет по умолчанию RAL 7035. Степень защиты: IP55.

Дополнительная комплектация:

• Ригельный замок на двери;
• Ушки для навесного замка;
• Разделка на двери по чертежу или эскизу заказчика;
• Корпус с двумя дверьми внахлест или на съемную планку;
• Крыша козырек (уличное исполнение).

Диапазоны габаритных размеров для навесных шкафов

• Ширина, мм: 350 — 800.
• Высота, мм: 200 — 1400.
• Глубина, мм: 150 — 450.

Система термостатирования

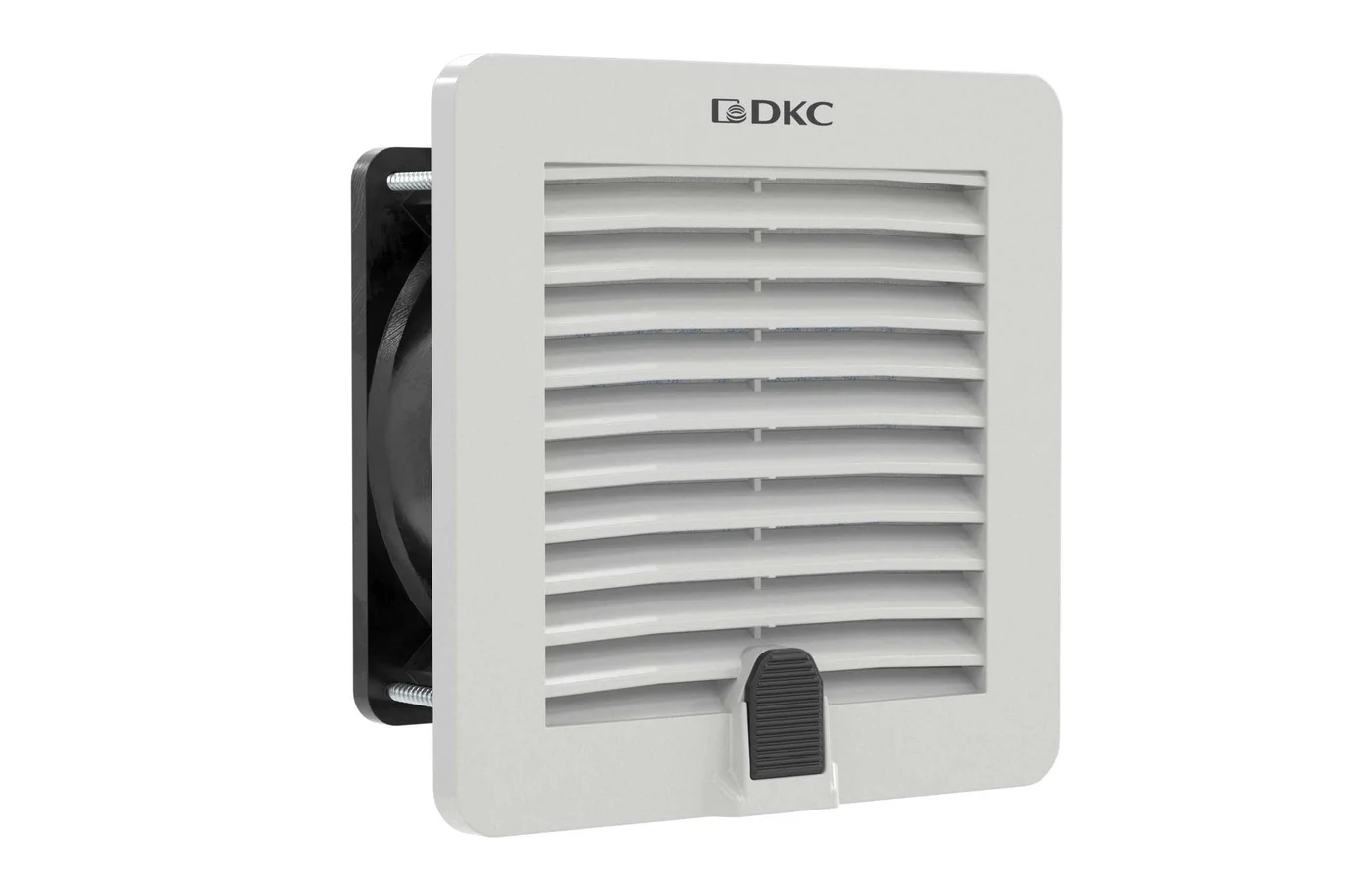

Вентилятор с фильтром 220В IP54 устанавливается в электротехнических шкафах. Температура внутри электрощиты понижается благодаря подаче холодного отфильтрованного воздуха. Степень защиты IP54 позволяет устанавливать прибор в местах большого скопления пыли. Для отвода нагретого воздуха используется встречная решетка с фильтром.

Габариты:

• 106 х 106 мм.
• 150 х 150 мм.
• 200 х 200 мм.
• 250 х 250 мм.
• 322 х 322 мм.

Рекомендуется устанавливать вентилятор в нижней части шкафа, а для отвода нагретого воздуха использовать выпускную решетку, установленную диаметрально, в верхней части корпуса. Допускается установка вентиляторов и решеток в дверь шкафа. Решение отличается легкостью монтажа, простотой обслуживания, эффективностью.

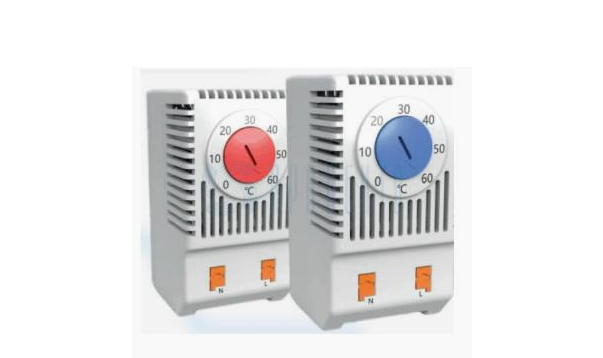

Специальный терморегулятор предназначен для поддержания нужной температуры внутри шкафа.

Терморегулятор с НЗ контактом (красный цвет регулятора) используется для отключения нагревателя при повышении температуры сверх установленного значения. Терморегулятор с НО контактом (синий цвет регулятора) используется для включения вентилятора при повышении температуры сверх установленного значения.

Рекомендации по установке: терморегулятор с НЗ контактом рекомендуется устанавливать в нижней части шкафа, терморегулятор с НО контактом рекомендуется устанавливать в верхней части шкафа.

• Максимальный ток, А (230 В) 10А.
• Шкала регулирования, °С 0… +60.

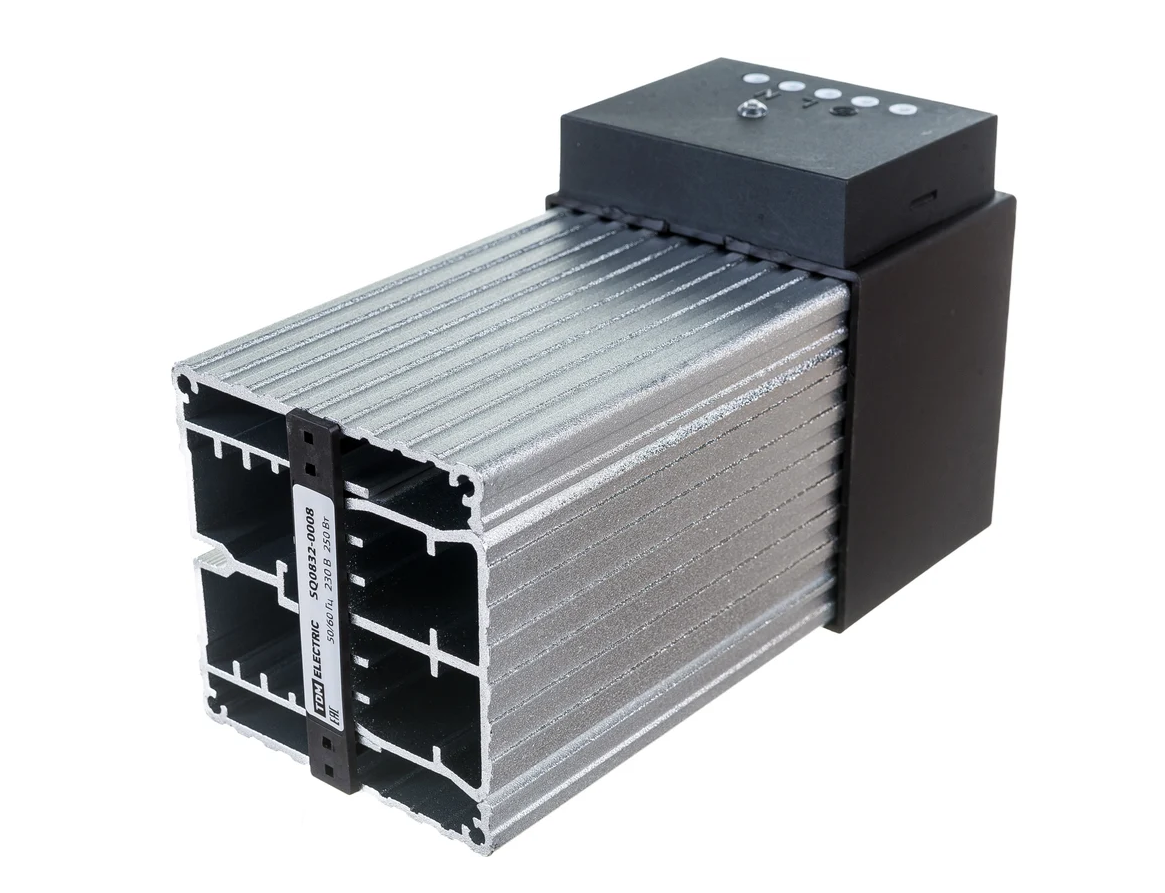

Резистивный нагреватель, установленный на DIN-рейку, предназначен для поддержания оптимальной температуры воздуха внутри электротехнических шкафов.

Он создает конвекционный поток воздуха, который предотвращает образование зон с низкой температурой. Он защищает электрические компоненты от образования конденсата и замерзания при перепадах температуры, а также от коррозии металлических элементов активного оборудования.

Резистивные нагреватели применяются во избежание образования конденсата и снижения температуры в распределительных шкафах. Нагреватели разрешается эксплуатировать только в закрытых стационарных корпусах для электрических приборов. Для регулирования температуры к нагревательному прибору необходимо подключить последовательно подходящий термостат. Нагревательные приборы не должны использоваться для отопления помещений. Для контроля влажности внутри электротехнического шкафа необходимо предусмотреть подключение нагревателя через гигростат.

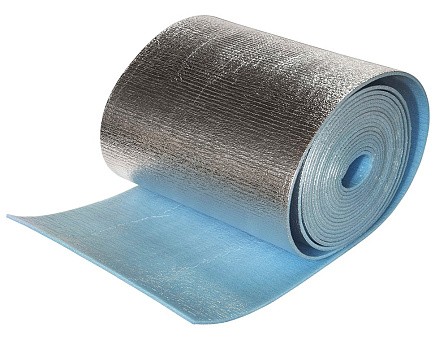

Пенофол тип С — самоклеящийся материал на основе вспененного полиэтилена, голубого цвета, с закрытой ячеистой структурой, дублированный алюминиевой фольгой с одной стороны, и закрытым клеевым слоем с другой.

Применяется в качестве теплоизоляции для корпусов шкафов управления. Наклеивается с внутренней стороны на всю поверхность корпуса. Применяется с толщиной 5 и 10 мм.

Обладает рядом преимуществ:

• не впитывает влагу;
• не пропускает шум;
• не горит;
• экологически чистый материал;
• прост в монтаже.

Обладает повышенной эффективностью защиты, действует по двойному принципу — низкая теплопроводность в сочетании с высокой теплоотражающей способностью алюминиевой фольги. А самоклеящаяся основа позволит сократить время на монтаж и не потребует дополнительных креплений.
