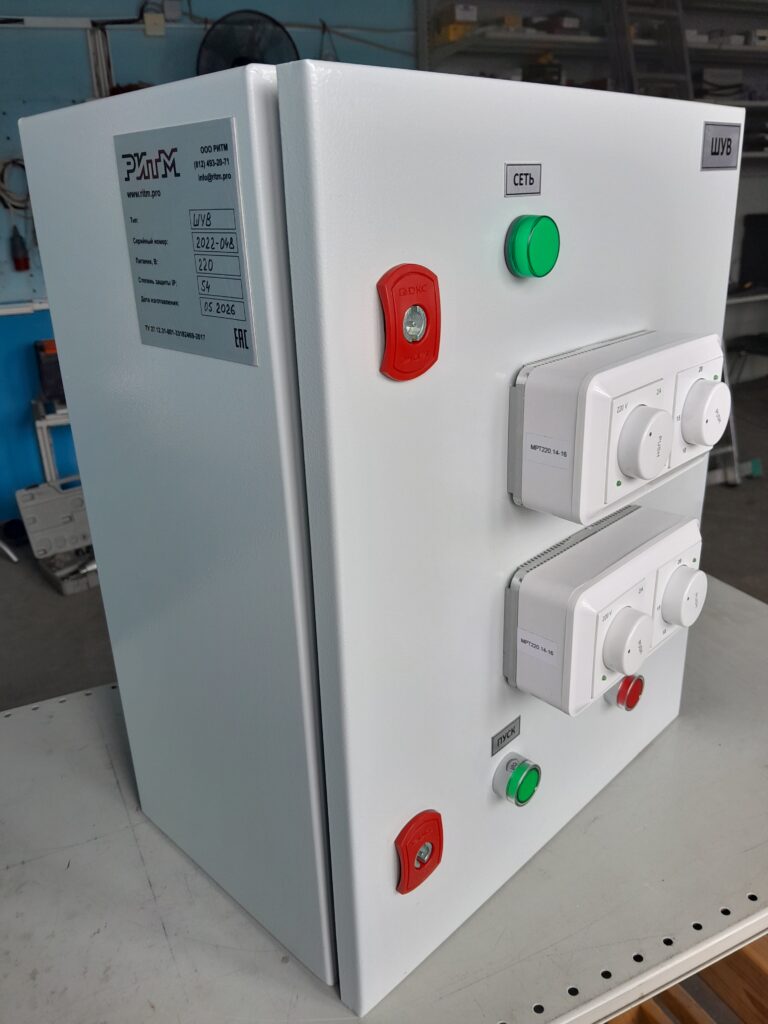

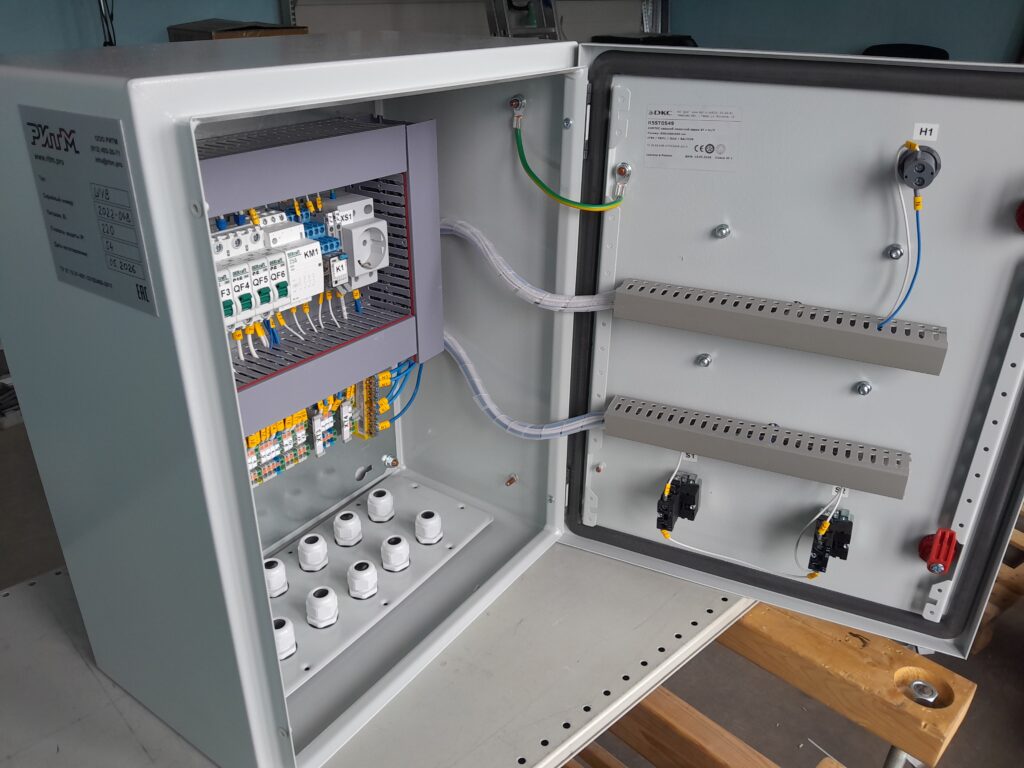

Шкаф управления вентиляцией ШУВ построен на базе двух симисторных регуляторов температуры МРТ.220.14-16 (А1 и А2).
Симисторные регуляторы температуры МРТ.220.14-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Терморегулятор МРТ220.14-16 управляет нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А) и дополнительно имеет блок регулировки скорости вращения вентилятора на 220 В до 440 Вт. К регулятору подключается канальный датчик температуры ТД1 или комнатный датчик КТД1. Температура воздуха поддерживается в пределах от 10 до 35 °С.
Описание работы

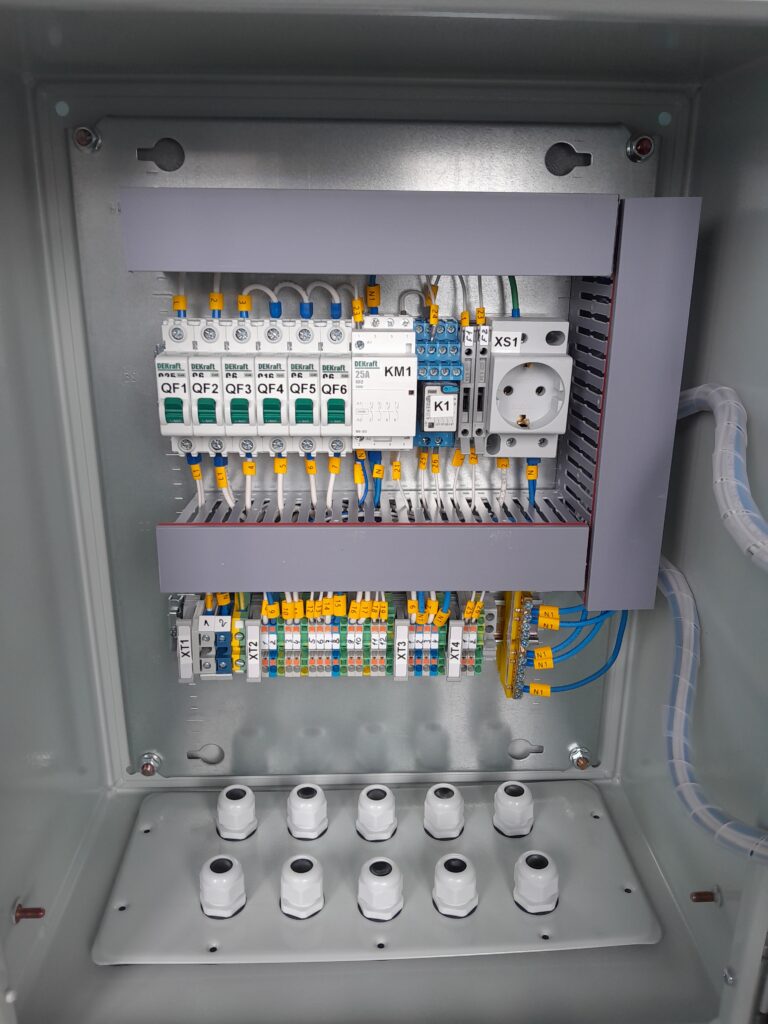

Кнопка «СТАРТ» включает контактор КМ1 для подачи питания на регуляторы А1 и А2. Для запуска работы регуляторов на клеммы 1 и 2 XT4 должно быть подано питание 24В= от системы диспетчеризации «Сириус».
После сигнала пожар снимется питание с противопожарных клапанов и они закроются под действием пружины.
После восстановления разрешительного сигнала от «Сириус» заново запустите систему кнопкой «СТАРТ».
Кнопка «СТОП» отлючает контактор КМ1 для подачи питания на регуляторы А1 и А2. Работа регуляторов остановлена.
Регулятор МРТ220.14-16 совмещает в одном корпусе терморегулятор и регулятор скорости вращения приточного вентилятора, подключенного на 220 В, максимальный рабочий ток 2 А.
Схема сделана таким образом, что исключает возможность включения канального нагревателя без вентилятора. Конструктивно в состав регулятора входят два блока: регулятор скорости и регулятор температуры.

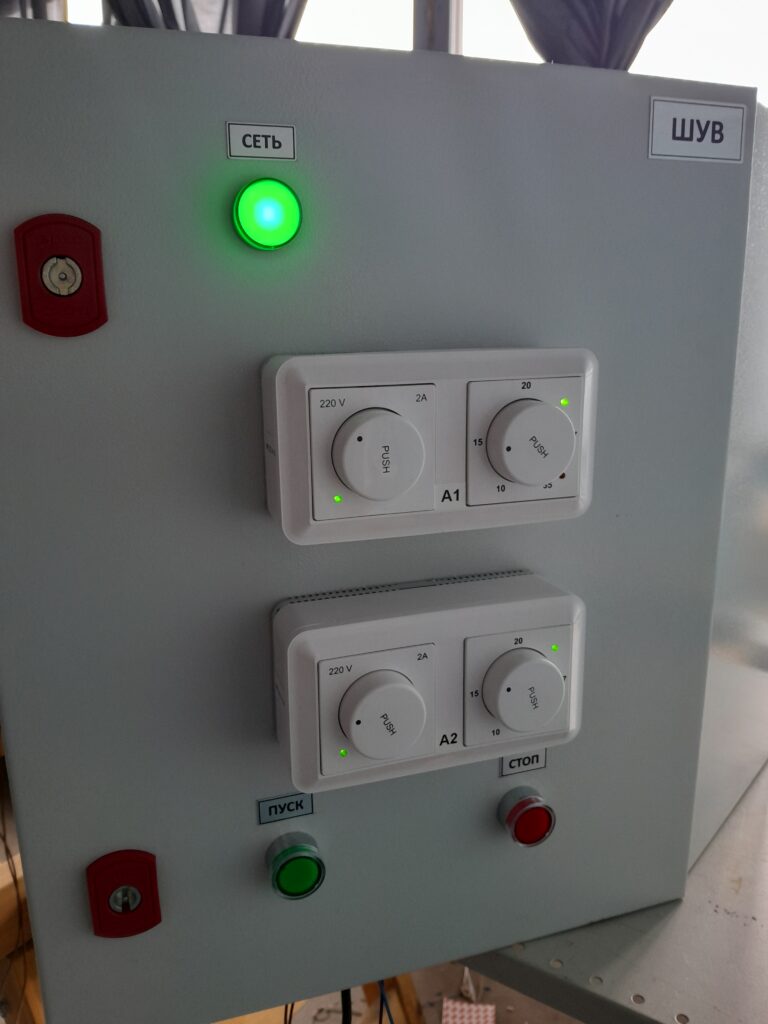

Питание на блок регулятора температуры подается после нажатия кнопки «PUSH» на регуляторе скорости и нажатия кнопки «PUSH» на регуляторе температуры. При этом загорается зеленый светодиод СЕТЬ. Красный светодиод на регуляторе загорается при нагреве. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.
Индикация
Индикатор «Сеть» сигнализирует о подаче питания на ШУВ.
