Станции автоматического дозирования гипохлорита натрия для участка левобережных и правобережных очистных сооружений, г. Воронеж

Основным параметром, относительно которого рассчитываются уставки работы насосов-дозаторов, является потребная производительность дозирования. В ручном режиме она задается вручную на панелях оператора каждого насоса. В автоматическом режиме – рассчитывается согласно алгоритму.

Q_ГХН – потребная производительность дозирования ГХН [л/ч];

Q_СВ – расход сточных вод [м3/ч];

q_v – объемный расход раствора ГХН [мл/м³].

Значение текущего расхода сточных вод принимается по данным от расходомера.

Навигация по экранам ПР200:

ГЛАВНАЯ => (Alt + «вверх») => ТЕКУЩИЕ АВАРИИ => (Alt + «вниз») => ГЛАВНАЯ

ГЛАВНАЯ => (Alt + «вниз») => УСТАВКИ => (Alt + «вверх») => ГЛАВНАЯ

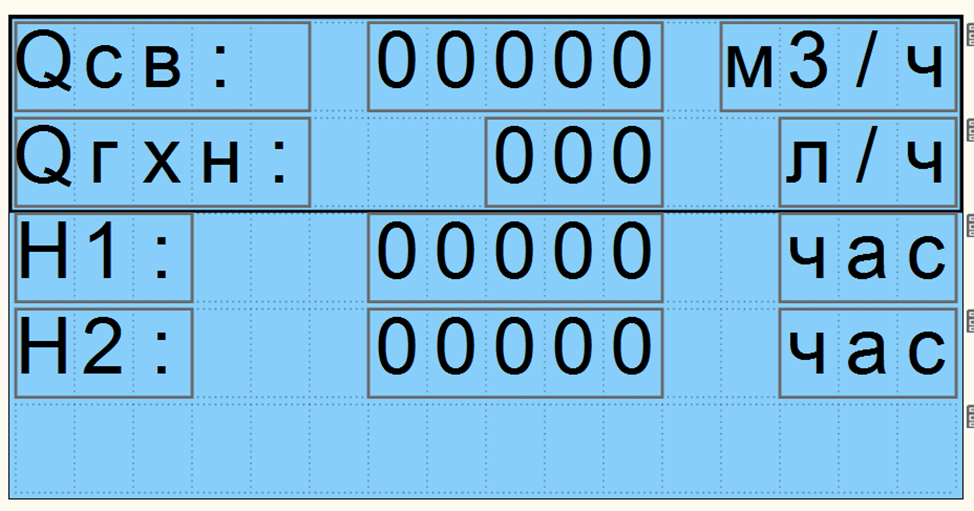

ГЛАВНЫЙ:

Qсв – показания расходомера сточных вод, куб. м / час

Qгхн – потребная производительность дозирования, л / ч

Н1 – наработка первого насоса, час

Н2 – наработка второго насоса, час

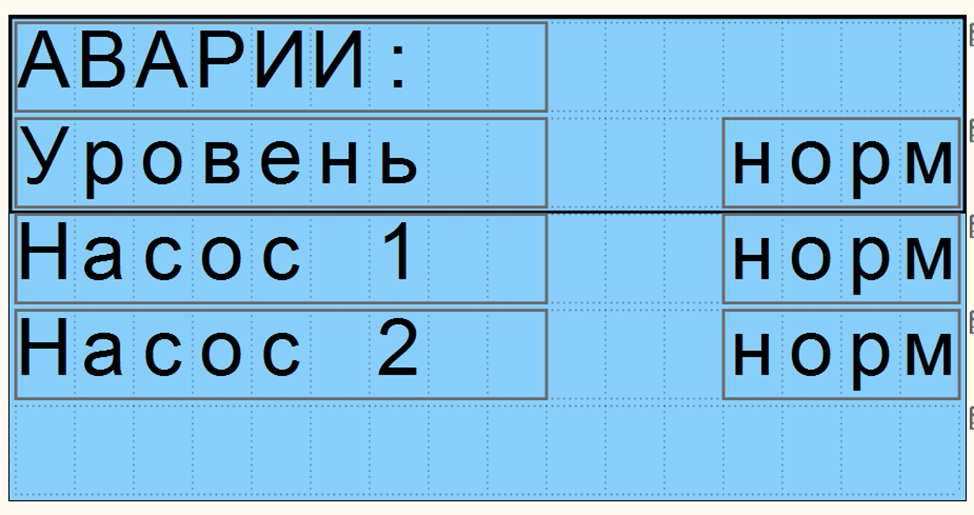

АВАРИИ:

Отсутствие аварии отображается меткой «норм».
Текущая авария отображается меткой «авар».
После сброса аварии, если авария неактивна, статус меняется на «норм».

Авария уровня сигнализирует об отсутствии сигнала с датчика уровня в емкости реагента.

Авария насоса возникает при отсутствии подтверждения насоса в режиме работы.

Сброс текущей аварии – кнопка «СБРОС».

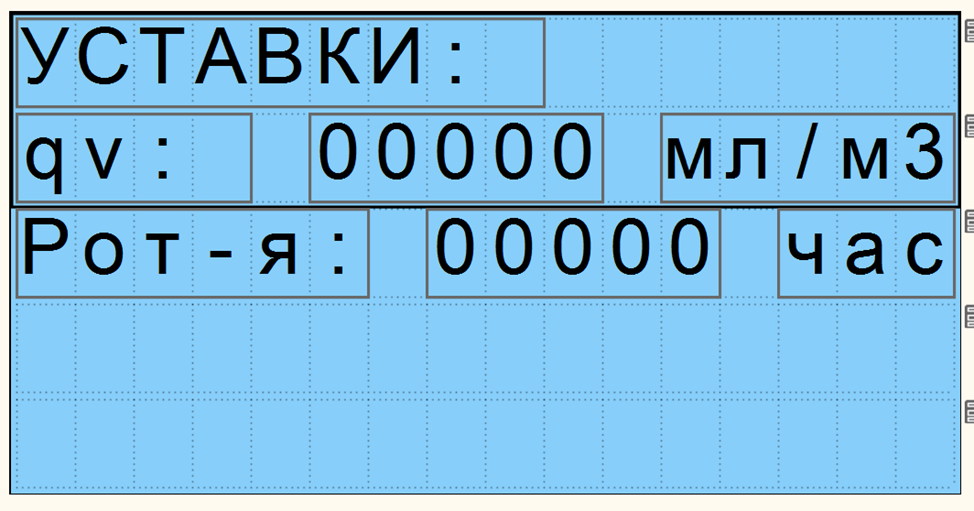

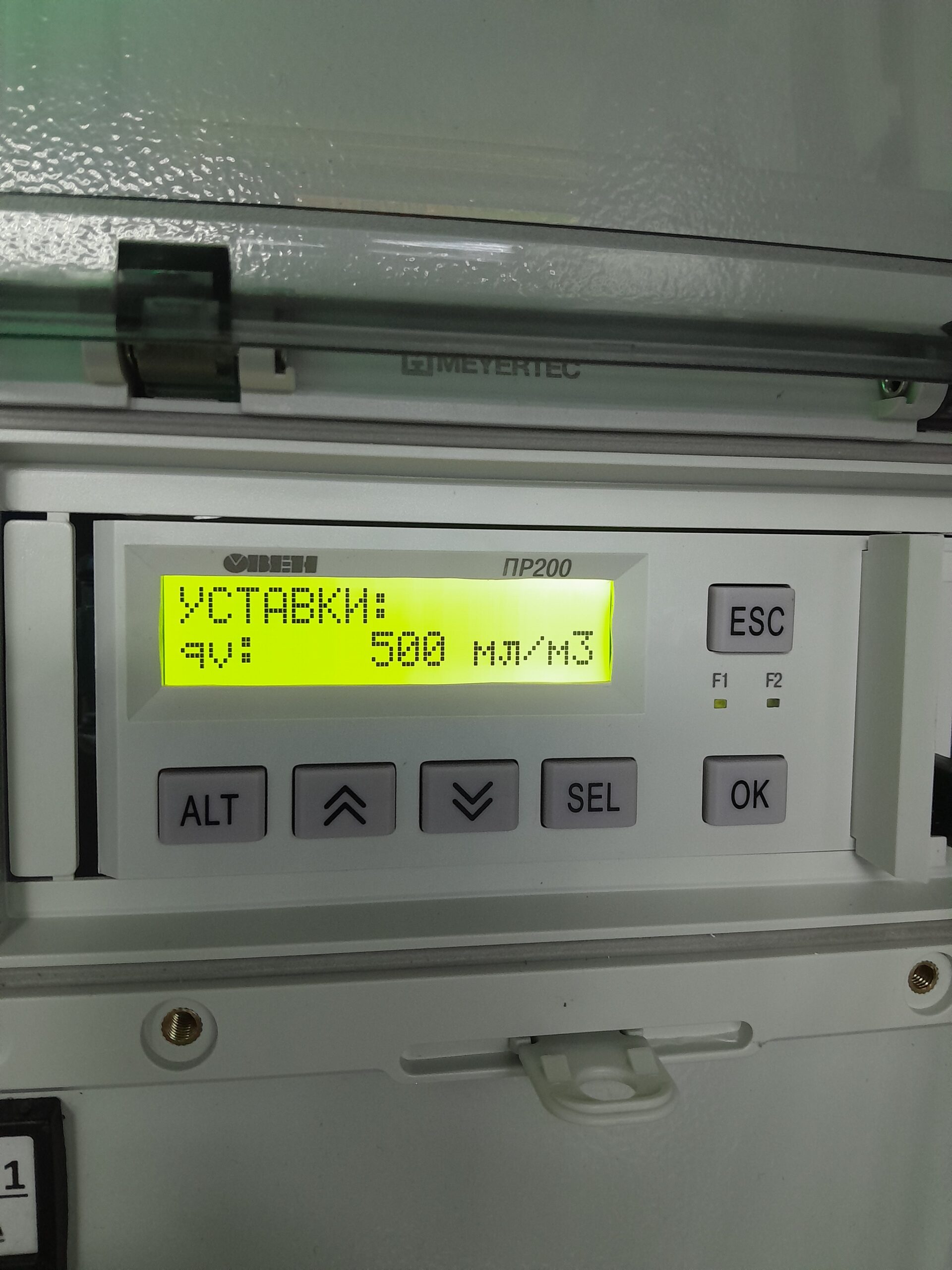

УСТАВКИ:

q_v – объемный расход раствора ГХН (мл/м³).

Ротация – период отработанных часов для смены ведущего насоса. Статистика выполненных впрысков просматривается и обнуляется с панелей управления соответствующего насоса.

Индикация и переключатели шкафа управления:

Лампы индикации:

1. Горит зеленая лампа – работа насоса в автоматическом режиме дозирования
2. Горят обе красные лампы – авария низкого уровня дозируемого раствора, запрет на запуск насосов в автоматическом режиме
3. Мигает красная лампа насоса – нет подтверждения работы насоса после подачи команды на включение в автоматическом режиме. Повторный запуск возможен после сброса аварии.
4. Сброс текущей аварии – кнопка «СБРОС».
5. Просмотр информации о текущей аварии – в журнале аварий

Автоматический режим:

1. Автоматический режим включается переключателем «0 –АВТО».
2. В автоматическом режиме производительность насосов настраивается по показаниям расходомера сточных вод, по уставке q_v – объемный расход раствора ГХН (мл/м³).
3. Для работы в автоматическом режиме переключатель соответствующегонасоса должен быть в положении «АВТО».
4. Приоритетность основного насоса выполняется по статистике отработанных часов. Посмотреть и сбросить статистику возможно с панели управления соответствующего насоса согласно п. 12.14 РЭ TEKBA.

Ручной режим:

1. Ручное управление возможно с панелей управления соответствующего насоса. Для включения ручного режима необходимо на насосе отключить работу по RS485. Выполнить настройки RS485 (Конфигурация – функции насоса), Включить – «Вык».
2. В режиме ручного дозирования управление выполняется с панели насоса, п. 12.2. РЭ TEKBA.

Первоначальные настройки:

Выполнить на новом насосе или после сброса на заводские настройки:

1. Выбор языка – п. 12.1 РЭ TEKBA – выбрать русский язык
2. Выбор единицы индикации расхода – п. 12.18 РЭ TEKBA – выбрать литры в час
3. Выполнить настройки RS485 (Конфигурация – функции насоса), Включить – «Вк», скорость -  19200, паритет откл., адреса 1 и 2 для насосов 1 и 2, соответственно

Перед эксплуатацией:

1. Калибровка расхода выполняется в автоматическом режиме согласно п. 12.13 – ( без противодавления при работе штока 100% на заводском стенде составляла 900 кубических сантиметром на 100 впрысков, что соответствует максимальной производительности 162 литра в час). Калибровку нужно выполнить заново для реальных условий эксплуатации после подключения насосов.
2. Пример вычисления максимальной производительности (100%):
   300 впрысков в минуту (верхний предел производительности)
   Х
   9 куб.см. за впрыск (калибровка оператора)
   =
   Объем в минуту (куб. см.)
   /
   1000
   =
   Объем в минуту (литры)
   *
   60
   =
   Максимальная производительность (литры в час).

Регистры Modbus RTU:

ЧТЕНИЕ:

0 – состояние (0 – остановлен, 8 – работа), независимо от источника команды запуска (вручную или по сети Modbus RTU).

2000 – количество отработанных часов.

ЗАПИСЬ:

1039 – старт/стоп
1003 – уставка производительности 0 – 100%

1042 – количество кубиков на 100 качков (900 для режима без противодавления) – считывание результата калибровки

1043 – количество качков, соответствующих верхнему пределу дозирования 100% (300 качков)

Подробная карта регистров прилагается в РЭ TEKBA Modbus
