Компания РИТМ занимается проектированием и сборкой решений автоматического ввода резервного электропитания как в виде отдельных шкафов, так и в виде встроенных функциональных модулей.

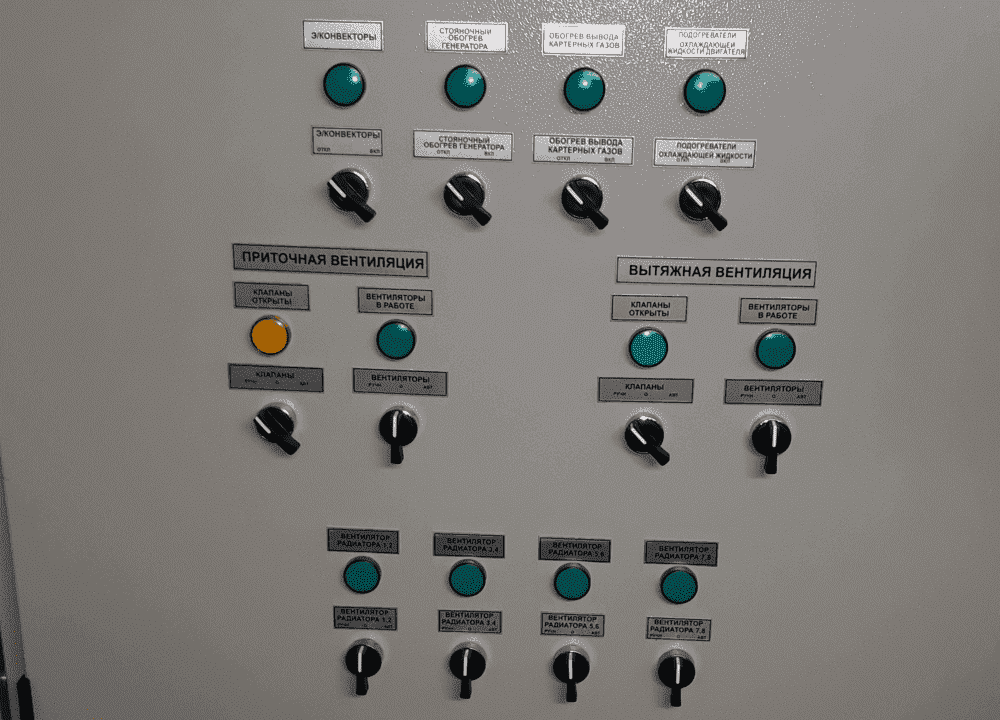

Внешний вид панели управления шкафа АВР
|
Ответственные потребители электроэнергии требуют как минимум двух источников питания, при этом в нормальном режиме работы оба источника включены параллельно, либо один источник включен и является рабочим, а второй, резервный, автоматически вводится после исчезновения рабочего питания.
Вариант совместного применения функций АВР и управления технологическим оборудованием особенно характерен для шкафов управления насосным оборудованием.
Основная задача автоматического ввода резервного питания - это быстрое автоматическое восстановление энергоснабжения. Алгоритм, осуществляющий данную операцию и называется автоматическим включением резервного источника питания (АВР).
Принцип действия АВР основан на контроле напряжения в сети, осуществляемый с помощью реле или специальных блоков защиты.
В случае неисправности питания на основном вводе автоматически происходит размыкание контактора основного ввода и замыкание контактора резервного ввода.
Обратная последовательность включений происходит при восстановлении электроснабжения на основном вводе.
Требования к шкафам автоматического ввода резерва АВР
К шкафам автоматического ввода резерва, вне зависимости от их варианта исполнения, предъявляются следующие основные требования:
|

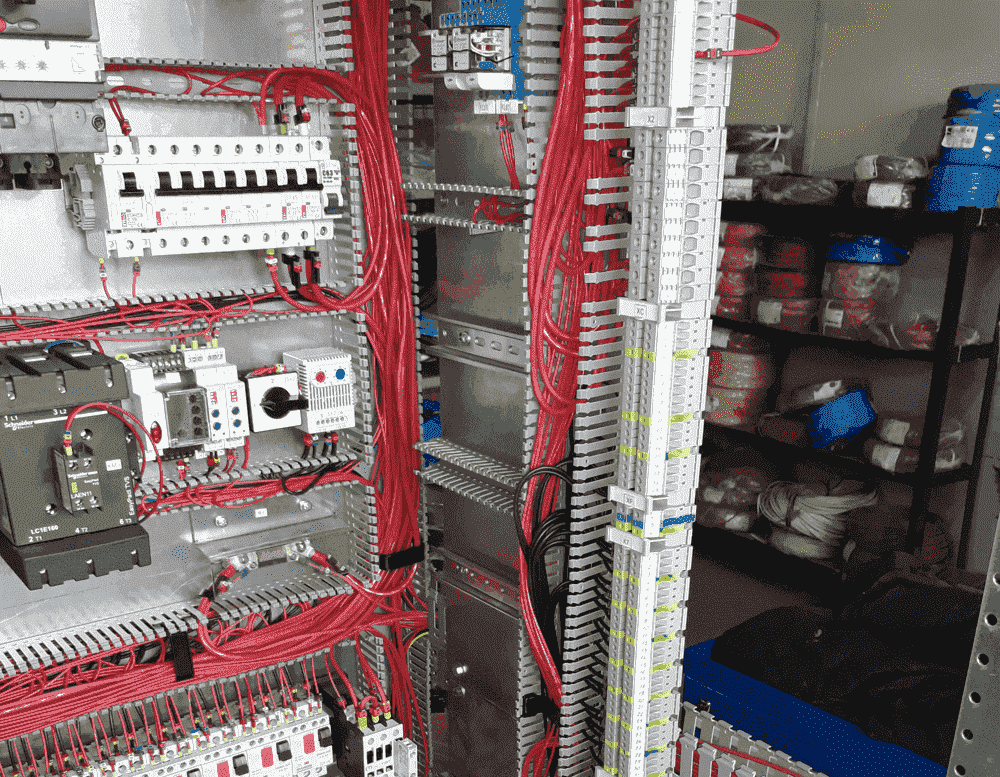

Процесс сборки шкафа автоматического ввода резерва
|
АВР должен срабатывать при отключении напряжения на основном вводе рабочего питания потребителя по следующим причинам: аварийном (повреждение на вводе), ошибочном или самопроизвольном отключении выключателя рабочего питания.
Включение резервного источника запрещается, если причиной исчезновения напряжения на основном вводе рабочего питания является повреждение на шинах или на каком-либо из присоединений, питающихся от шин рабочего источника.
Запуск включения резервного ввода с дополнительного источника питания должен происходить строго после отключения основного ввода рабочего источника с целью избежать включения резервного ввода на повреждение в не отключившемся рабочем вводе.
Это также необходимо для исключения асинхронного включения двух источников питания.
С целью снижения длительности перерыва питания потребителей, включение резервного источника должно производиться с минимальной задержкой после отключения основного ввода.
Подключение ДГУ, ИБП и других автономных источников электроснабжения
Шкафы автоматического ввода резерва с применением дизель-генераторных установок (АВР ДГУ) предназначены для автоматического восстановления питания потребителей путем применения автономного источника питания – генераторной установки к резервному вводу шкафа АВР.
Такие реализации АВР ДГУ широко используются в системах электроснабжения на промышленных предприятиях, объектах связи и инфраструктуры.
Для обеспечения бесперебойной работы оборудования могут применяться источники бесперебойного питания ИБП. Особенно это может быть актуально для оборудования небольшой мощности, критичного к длительному отключению электропитания. Например управляющие контроллеры, системы связи и пр.
Шкафы АВР с автономным источником питания обеспечивают
- контроль параметров напряжения в цепи основного источника питания;
- контроль параметров напряжения в цепи автономного источника питания (ДГУ, ИБП);
- подзаряд аккумуляторов резервных источников питания;
- автоматический запуск и остановку двигателей резервного источника питания (ДГУ);
- автоматическое переключение источников питания при выходе параметров рабочего источника питания за заданные пределы;
- приоритетную работу источников питания;
- дистанционный, удаленный запуск и остановку ДГУ «сухим» контактом;
- визуальный и диспетчерский контроль наличия напряжений основного и резервного вводов, включения контакторов, аварийных сообщений.
Сертификат на шкафы управления и автоматики
Связаться с нами по вопросам поставки шкафов автоматического ввода резерва АВР можно несколькими способами:
- оформить заявку или отправить вопрос на сайте, через форму обратной связи;
- позвонить по телефону (812) 493-20-71;
- выбрать удобный для вас вариант связи на странице Контакты
