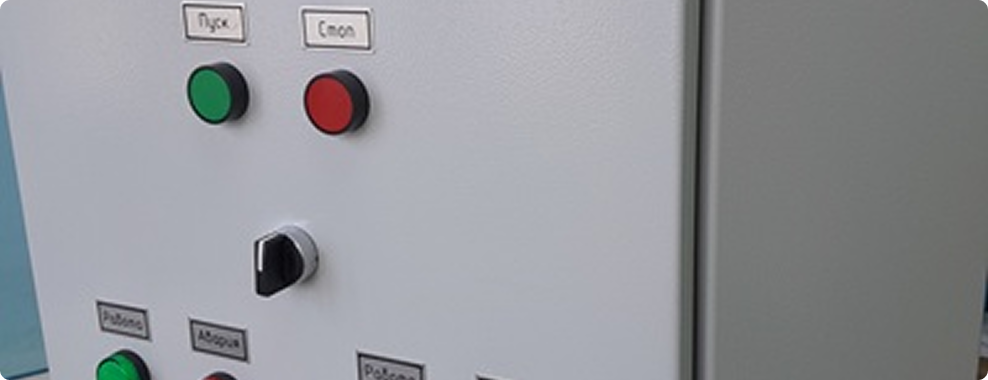

Вентиляционные системы. Шкафы автоматики систем приточно-вытяжной вентиляции, ручное и автоматическое управление, резервирование, г. Санкт-Петербург

В мае 2025 года специалистами компании РИТМ были выполнены работы по сборке шкафов управления для вентиляционных систем. Сборка шкафов автоматики систем приточно-вытяжной вентиляции, ручное и автоматическое управление, резервирование. Контроль аварии насосов. Тестирование г. Санкт-Петербург. Заказчик - ООО "Автоматизация электрических систем"

Монтаж элементов АСУ ТП должен про­водиться в соответствии с рабочими черте­жами автоматизированной системы, проек­том производства монтажных работ (ППР), а также отраслевыми и междуведомственны­ми нормалями.

            При выполнении работ обязательно со­блюдение требований монтажно-эксплуата­ционной документации заводов — изготови­телей технических средств, а также требова­ний строительных норм и правил на монтаж приборов и средств автоматизации, инструк­тивных указаний по технике безопасности при монтаже и наладке приборов и средств автоматизации.

            В проекте производства монтажных ра­бот должны быть определены наиболее эффективные методы выполнения работ, способствующие снижению их себестоимо­сти и трудоемкости, сокращению продолжи­тельности строительства ТОУ, повышению степени использования строительных машин и оборудования, улучшению качества мон­тажных работ. При разработке ППР необхо­димо учитывать передовой опыт и новейшие достижения науки и техники в строительстве. Выполнение ППР должно быть основано на следующих принципах:

            применение прогрессивных форм и мето­дов организации, планирования и управле­ния монтажными работами;

            комплексная поставка на строительство блоков, узлов, деталей, конструкций, полуфа­брикатов и материалов;

            внедрение комплексной механизации ра­бот с максимальным использованием прогрессивных машин, приспособлений и средств малой механизации;

            максимальное использование типовых монтажных чертежей и чертежей типовых конструкций, изделий и узлов;

            соблюдение действующих норм и правил по производственной санитарии, охране тру­да, технике безопасности, а также требова­ний по взрывной, взрывопожарной и пожар­ной безопасности.

            Основанием для разработки ППР являет­ся заказ, выдаваемый специализированным трестом или его СМУ разработчику. ППР можно выполнять как в полном, так и в со­кращенном объеме (на технически не­сложные объекты или объекты с малым объемом монтажных работ).

            В состав ППР, выполняемого в полном объеме, должны входить:

• пояснительная записка;
• ведомость физических объемов работ;
• спецификации на щиты, пульты и мон­тажные изделия, подлежащие изготовлению;
• комплектовочная ведомость на приборы и средства автоматизации, электроаппарату­ру и трубопроводную арматуру;
• спецификации основных монтажных ма­териалов и изделий;
• ведомость отборных устройств, чувстви­тельных элементов, регулирующих и за­порных органов, монтируемых непосред­ственно на технологическом оборудовании;
• ведомость строительных сооружений, проемов, закладных устройств и теплоизоля­ционных работ, выполняемых смежными строительно-монтажными организациями;
• ведомость проводок электрической и ги­дравлической энергии, сжатого воздуха, те­плоносителей и хладагентов к приборам и средствам автоматизации, монтируемых смежными строительно-монтажными орга­низациями;
• ведомость замечаний, предложений и до­полнений к проекту АСУ ТП;
• чертежи по уточнению прокладки элек­трических и трубных проводок;
• чертежи (эскизы) заготовок блоков, труб, пакетов, мостов, коробов, коробок и т. п.;
• план расположения объектов (сооруже­ний) комплекса строительства;
• схема такелажно-транспортных работ; се­тевой график на производство монтажных работ.

            Качественное выполнение монтажных ра­бот в сжатые сроки индустриальными мето­дами во многом зависит от глубины прора­ботки и научно-технического уровня ППР.

            Разработку ППР целесообразно поручать специализированным проектным институ­там, имеющим опыт этих работ в соответ­ствующих отраслях промышленности, на­пример УкрГПИ «Металлургавтоматика», «Тяжпромавтоматика», «Пшцепромавтоматика» или аналогичным специализированным организациям.

            В соответствии с требованиями проекта АСУ ТП, содержащимися в технических за­даниях, генеральный проектировщик и суб­подрядные организации разрабатывают строительную, санитарно-техническую, элект­ротехническую и др. части проекта для по­мещений, в которых будет смонтировано ос­новное и вспомогательное оборудование КТС АСУ ТП, а также документацию по размещению отборных устройств на техно­логических трубопроводах и оборудования ТОУ. В этих помещениях до начала монтажа должны быть выполнены специальные строительные работы (фундаменты под ос­новное и вспомогательное оборудование, за­кладные части, проемы и отверстия, ка­бельные каналы, двойные полы и т. п.).

            К производству работ по монтажу эле­ментов АСУ ТП можно приступить при условии строительной и технологической го­товности ТОУ, а также при наличии всего необходимого объема проектно-сметной до­кументации, монтажных материалов и эле­ментов АСУ ТП, подлежащих монтажу, в количестве, предусмотренном согласо­ванным графиком работ и другими докумен­тами проекта ППР конкретной АСУ ТП. Монтажные работы выполняют, как прави­ло, специализированные монтажные органи­зации Минмонтажспецстроя СССР. Своевре­менная подготовка к монтажным рабо­там — важнейшее условие выполнения задан­ного плана в сроки, предусмотренные графи­ком, и обеспечения высокого качества. К подготовительным работам относится подготовка технической документации, оформление договора с заказчиком, провер­ка фронта работ и обеспечение оборудова­нием КИП, вычислительной техникой и ма­териалами.

            Оборудование, предназначенное для мон­тажа (контрольно-измерительные приборы, регуляторы, исполнительные механизмы, пу­скорегулирующая аппаратура), поступает со склада заказчика в лабораторию, где его не­обходимо осмотреть, проверить комплект­ность и соответствие заводской сопроводи­тельной документации. Перед установкой оборудование должно пройти стендовую проверку, при которой определяется целост­ность электрических цепей, сопротивление изоляции, электрическое напряжение на вы- ходных зажимах трансформаторов, выпря­мителей и других элементов, основная по­грешность, правильность срабатывания сиг­нализирующих и регулирующих элементов, правильность передвижения диаграммной бумаги и т. п.

            На вновь строящихся предприятиях для проверочных и регулировочных работ лабо­ратория оснащается необходимыми стойка­ми для навески приборов, стендами, стола­ми, шкафами, а также комплектом повероч­ной аппаратуры. Лаборатория должна быть обеспечена электроэнергией, сжатым возду­хом, водой. По окончании стендовых прове­рок и испытаний оборудование комплектуют в соответствии со спецификацией проекта и передают на монтажную площадку для установки.

            Опробование и пуско-наладочные работы ЭВМ выполняют после монтажа их в спе­циальных помещениях представители завода-изготовителя ЭВМ.
