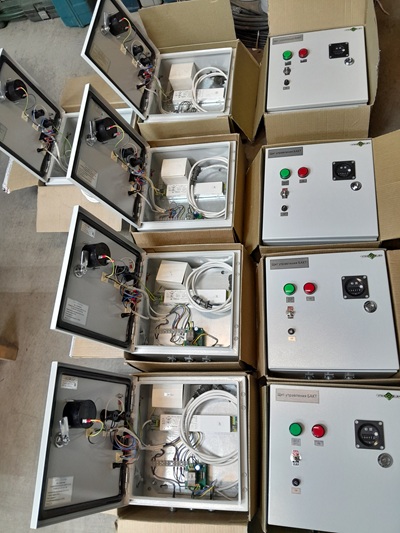

БАКТ. Блоки управления бактерицидными лампами. Блоки ЭПРА, контроль работы и учет моточасов работы, г. Санкт-Петербург

В феврале 2025 года специалистами компании РИТМ были выполнены работы по сборке шкафов управления БАКТ. Блоки управления бактерицидными лампами. Блоки ЭПРА, контроль работы и учет моточасов работы. Модернизация блоков ЭПРА. Сборка и тестирование шкафов управления. г. Санкт-Петербург. Заказчик - ООО "Аккорд".



Общесистемная документация включает материалы, общие для всего рабочего проекта» а также документацию организационного обеспечения.

            К общим материалам относятся: поясни­тельная записка, формуляр и уточненная, схема функциональной структуры системы;

            остальные материалы — по разработке орга­низационного обеспечения.

            Пояснительная записка состоит из сле­дующих разделов:

общая часть;

            изменения по сравнению с техническим проектом;

краткая характеристика видов обеспече­ний.

            В раздел «Общая часть» включают сле­дующие данные: основание для разработки системы с указанием очереди, сведения об утверждении технического проекта, краткую характеристику автоматизируемого технологического объекта управления, подтвержде­ние соответствия проектных решений действующим нормам и правилам техники безопасности, пожаро- и взрывоопасности и т. и., сведения об использованных при проектировании нормативно-технических документов. сведения о ПИР, передовом опыте, изобретениях, использованных при разработ­ке проекта.

            Вели и рабочем проекте имеются измене­нии отдельных технических решений по срав­нению с техническим проектом, то перечень и обоснование этих изменений дают в разде­ле «Изменения по сравнению с техническим проектом».

            В разделе «Краткая характеристика видов обеспечений» указывают общие характерные особенности организационного, информа­ционною, технического и программного обеспечения.

            В этом томе приводят должностные ин­струкции оперативного персонала, обслужи­вающею АСУ ТП, а также рабочие инструк­ции по эксплуатации и регламентам работы системы.

            Эти инструкции должны содержать ос­новные сведения о мерах по технике безопас­ное! и, порядок проверки технического со­стояния оборудования и его эксплуатации, указания о возможных неисправностях и ме­тодах их устранения.

            В инструкциях приводится порядок дей­ствия оперативного персонала в аварийных и предаварийных ситуациях и (при необходи­мости) в пусковом и остановочном режимах, порядок и правила передачи системы при сменном обслуживании и т. п.

            Формуляр, фиксирующий основные пара­метры и технические характеристики АСУ ТП, составляется для отражения в нем тех­нического состояния системы и сведений о ходе ее эксплуатации за весь период ра­боты.

            В качестве графических материалов в этом томе приводят уточненные схемы функциональной и организационной струк­туры системы. Если схемы не изменяются по сравнению с приведенными в техническом проекте, то они входят в состав этого тома без изменений для справок.

            Том «Информационное обеспечение» включает рабочие материалы по кодам, ма­кетам, нормативно-справочной информации.

            Формы документов уточняются, согла­совываются с заказчиком и выполняются в рабочем виде, готовые для эксплуатации.

            В этом томе подробно описывается тех­нология функционирования АСУ ТП и при­водятся инструкционные карты по каждой операции технологического процесса функ­ционирования АСУ ТП (по перфорации, кон­тролю, вводу, выводу информации и др).

            В качестве графических материалов при­водят схему технологии работ, рабочие ма­кеты всех массивов информации, а также уточненные формы документов.

Материалы этого тома могут использо­ваться для задания на программирование (при необходимости).

            Том «Техническое обеспечение», как пра­вило, состоит из трех книг, книга четвертая («Смета») может выполняться по просьбе за­казчика, если требуется уточнение стоимости строительно-монтажных работ по сравнению с техническим проектом.

            При необходимости в рабочем проекте АСУ ТП корректируются и дополняются технические задания, разработанные в техни­ческом проекте.

            Рассмотрим состав и содержание каждой книги проекта.

            В книге «Общие материалы» приводится вся рабочая документация, необходимая для введения монтажных и наладочных работ.

            В текстовом материале даются подробные рекомендации по монтажу и эксплуатации КТС АСУ ТП, приводятся кроссовые ведо­мости, журналы кабелей и труб и перечень типовых и установочных чертежей, исполь­зуемых в проекте.

            Графическая документация содержит все необходимые чертежи для комплектации и монтажа технических средств АСУ ТП, включая информационно-управляющий ком­плекс.            Значительное количество графических материалов выполняется в соответствии со строительной нормалью Минприбора СССР ВОН 281-75 проектов автоматизации техноло­гических процессов. К таким материалам от­носятся принципиальные электрические схе­мы, внешние виды щитов, пультов, схемы соединений щитов и пультов, схемы подклю­чений электрических и трубных проводок, планы расположения технических средств и проводок, установочные чертежи и общие виды не стандартизированного и нестандарт­ного оборудования.

            Книга «Заказные спецификации» вклю­чает заказные спецификации, которые выпол­няются все по единой унифицированной фор­ме № 8, приведенной в СН 202-76. Согласно требованиям комплектующих организаций, эти материалы выдаются в проекте АСУ ТП отдельной книгой.

            Книга «Задание заводу — изготовителю щитов, пультов» выпускается по требованию заводов — изготовителей щитов, пультов и мнемосхем, предусмотренных проектом. Для каждого завода требуется выдавать -от­дельное задание.

            Книга комплектуется из соответствую­щих текстовых и графических материалов первых двух книг этого тома. Желательно в проекте щиты и пульты выбирать иден­тичные, т. е. производства одного предприя­тия.

            Том 4 «Программное обеспечение» вклю­чает в свой состав книги по каждой функцио­нальной задаче, в которых приводится вся рабочая документация по ее программирова­нию.

            К функциональным задачам относятся: описание алгоритмов, расчет загрузки памя­ти, перечни общих и специальных программ, описание программы, руководство по ис­пользованию программы, распечатки вы­ходных документов, а также схема техноло­гии решения задачи.

            Если в программное обеспечение входят общие материалы для всех задач (например, программа-диспетчер), то все общие мате­риалы комплектуются в первую книгу этого тома.   Программы отлаживаются на ЭВМ, а распечатки (листинги) прикладываются к проектным материалам.
