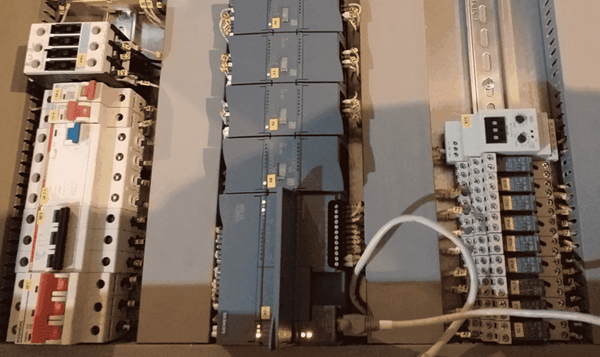

В мае 2024 года специалистами компании РИТМ были выполнены работы по внедрению АСУТП. Резервная система подачи топливного газа на факел - автоматизация работы испарительной установки сжиженного газа. Взрывозащищенное исполнение. Контроллер SIEMENS S7-1200. Заказчик - ООО “ФасЭнергомаш”









Основной целью этапа является опреде­ление целесообразности создания АСУ ТП с определенными функциями и техническими характеристиками. Выполняется этап в виде технико-экономического            обоснования (ТЭО).

            Обоснованием для разработки ТЭО является решение руководства предприятия или вышестоящих организаций ведомства- заказчика.

            Разрабатывать ТЭО может само пред­приятие или специализированная проектная организация на хоздоговорных началах. Ис­ходными материалами для разработки ТЭО служат материалы обследования.

            Разработку ТЭО можно разбить на сле­дующие части:

• организация разработки; изучение материалов о состоянии работ по созданию аналогичных АСУ ТП в СССР и за рубежом;
• исследование объекта и существующей системы управления;
• общий анализ полученных данных; подготовка выходных документов.

            В результате полученного ТЭО выра­батываются, обсуждаются и принимаются соответствующие технические и организа­ционные решения по выбору объекта авто­матизации (выявляются «узкие» места, вскрываются причины потерь и неиспользо­ванные резервы производства, устанавли­ваются причины брака, аварий и т. д.).

            Приведем примерное содержание техни­ко-экономического обоснования.

            Исходные положения:

• сведения о документах, на основании ко­торых выполняется ТЭО;
• сведения о документах, на основании ко­торых намечена разработка АСУ ТП;
• сведения о заказчике, исполнителе, соис­полнителях;
• сведения о НИР, передовом опыте, изо­бретениях, намеченных к использованию при разработке АСУ ТП;
• данные о роли системы в общей структу­ре управления.

            Общая характеристика объекта и си­стемы управления:

• краткая характеристика предприятия и технологического объекта с учетом перс­пектив развития;
• общие сведения о производственной структуре предприятия, особенности ТОУ (взрыве- и пожар опасность помещений, сре­да, освещенность и т. п.);
• сведения о существующей структуре управления производством и технологиче­ским объектом;
• уровень автоматизации технологических процессов;
• место разрабатываемой АСУ в общей си­стеме управления;
• требования к информационной и техниче­ской совместимости АСУ разных уровней и различного функционального назначения. Обоснование цели создания АСУ 777; основные критерии эффективности для оценки и выбора вариантов автоматизации;
• оценка конкретных технико-экономиче­ских показателей повышения эффективности производства и системы управления за счет АСУ ТП.

            Предложения по организационной струк­туре:

            улучшение структуры управления техно­логическим процессом применительно к ус­ловиям функционирования АСУ ТП;

            организация пунктов управления и связей между ними;

            создание новых структурных подразделе­ний, обеспечивающих функционирование си­стемы;

            состав и фонд заработной платы персона­ла для эксплуатации и обслуживания си­стемы АСУ ТП.

            Предварительный выбор направления и обоснования комплекса задач управления:             анализ состояния работ по созданию ана­логичных АСУ ТП в СССР и за рубежом;

            перечень функций АСУ ТП и основные показатели, подлежащие совершенствованию;

            основные подсистемы и задачи; методы, способы и порядок реализации функций системы;

            изменения функции управления; оценочные объемы входной, нормативно справочной и выходной информации.

            Предварительное обоснование выбора ком­плекса технических средств:

принцип построения технического обеспе­чения;

            обоснование выбора комплекса техниче­ских средств и пунктов управления;

            анализ возможностей использования тех­нических средств, имеющихся на объекте;

            анализ возможностей реализации функ­ций АСУ ТП с помощью промышленных        технических средств и предложения по их до­работке и созданию новых технических средств;

            предложения по размещению комплекса технических средств;

            укрупненный перечень комплекса техниче­ских средств.

            Ориентировочный объем затрат на созда­ние системы:

            обоснование и результаты расчетов стои­мости создания АСУ ТП (табл. XXIV.4).             Расчеты затрат в отчете не приводятся.

            В таблицу включают затраты на полное создание АСУ ТП и ее первую очередь для всех стадий и этапов создания АСУ ТП, в том числе затраты на проектные, научно- исследовательские ' и опытно-конструктор­ские работы.

            Предварительное обоснование экономиче­ской эффективности:

расчет ожидаемой технической и эконо­мической эффективности создания АСУ ТП в соответствии с утвержденной методикой определения эффективности капитальных вложений.

            Выводы и предложения: выводы об экономической целесообразно­сти и хозяйственной необходимости созда­ния АСУ ТП;

предложения по очередности и общему плану работ по созданию системы.

            Все материалы ТЭО оформляют в виде технического отчета. Порядок оформления отчета и основные общие требования к их содержанию должны соответствовать ГОСТ 19600 - 74.
