Система механической фильтрации технической воды, АСУТП автоматического режима обратной промывки, г. Санкт-Петербург

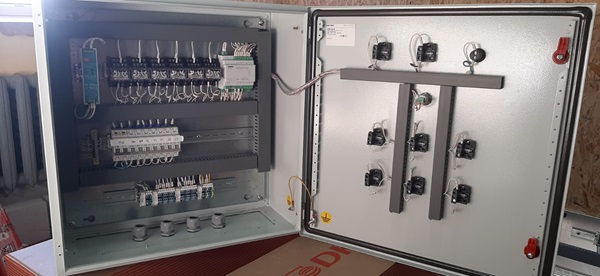

В марте 2024 года специалистами компании РИТМ были выполнены работы по внедрению АСУТП. Система механической фильтрации технической воды. Четыре модуля фильтрации. Проектирование и сборка шкафа управления. Программирование комплекта ОВЕН ИПП-120 + ПР-102. г. Санкт-Петербург. Заказчик - ООО "С-Фильтр"
Для выполнения любых проектных работ необходимо создать условия для проектирования; иметь договор с заказчиком, исходные данные, утвержденное этническое задание.
Подготовительная стадия проектирования АСУ ТП состоит из следующих этапов:
решение руководящего органа о разработке АСУ ТП для данного объекта;
заключение договора на разработку технико-экономического обоснования и технического задания со специализированной проектной организацией;
- обследование объекта и сбор исходных данных;
- разработка и утверждение ТЭО;
- выполнение НИР (при необходимости);
- разработка и утверждение ТЗ на проектирование системы.
Для сокращения времени разработки и экономии средств рекомендуется ТЗО и ТЗ выполнять и утверждать совместно.
Основными документами, определяющими общие требования к проектной документации дна промышленного строительства, а в частности, и к проектам АСУ ТП, являются «Инструкция по разработке проем- то» н смет для промышленного строительства» СН 202-81, директивное письмо Госплана СССР, Госстроя СССР и ГК СМ СССР по науке и технике «О порядке проектирования новых технологических процессов» (агрегатов и производств, оснащаемых АСУ ТП на базе современных средств вычислительной техники» от 25,02.1976 и ОРММ по созданию АСУ ТП.
Каждая АСУ ТП должна соответствовать общим техническим требованиям, установленным ГОСТ 17195-76.
В настоящей главе рассмотрен вариант разработки проекта АСУ ТП при котором головной организацией является проектная, | выполняющая как проектные, так и все подготовительные работы.
Стоимость подготовительных работ (обследование, составление технико-экономического обоснования и технического задания на проектирование), как правило, определяют по фактическим затратам времени (по человеко-дням) по форме Зп. Для каждого из этапов подготовительных работ рассчитывают потребности времени специалистов по категориям. Исходя из отпускной стоимости человеко-дня, определяют сметную стоимость этапа. Перед окончанием этапа проводится контрольная сверка фактических затрат и уточняется смета.
Обследование объекта
Первым этапом подготовительных работ при проектировании АСУ ТП является детальное обследование автоматизируемого объекта или предприятия-аналога. Основная цель этого этапа заключается в выявлении главных предполагаемых источников эффективности создаваемой АСУ ТП.
Методически этап сводится к тщательному изучению и анализу действующих систем и объекта управления. Выявляются существующие недостатки, приводящие к уменьшению эффективности производства, а также определяются причины этих недостатков. Обследование проводится путем сбора и изучения соответствующих материалов, опроса работающего персонала и непосредственными наблюдениями. Если проект разрабатывается для новостроящегося предприятия необходимо обследовать предприятия и налоги.
Обследование объекта является одним из наиболее ответственных и трудоемких этапов предпроектных работ и должно выполняться достаточно квалифицированными специалистами. Единой типовой методики обследования и сборе технико-экономических и технологических потоков информации нет.
В результате обследование должны быть выяснены: технология предприятиях и уровень автоматизации технологических процессов, организационная структура, существующая организация оперативного управления технологическим процессом и другие данные, необходимые для ориентировочного выбора комплекса технических средств АСУ ТП. Материалы обследования предприятия служат основой для разработки «Технико- экономического обоснования» и «Технического задания на проектирование».
Обследование предприятия необходимо проводить по двум основным направлениям; сбор материалов для экономического обоснования эффективности; сбор исходных данных для выбора комплекса технических средств АСУ ТП.
Обследование для составления ТЭО и ТЗ может выполняться силами заказчика или организации-разработчика при участии заказчика. При проведении обследования проектной организацией на объект выезжают ведущие специалисты, которые будут руководить проектированием АСУ ТП. Эти специалисты предварительно знакомятся с предприятием, его организационной структурой, системой оперативного управления, технологическим процессом и т. д. На основании предварительного знакомства с объектом, данных научных исследований (при их наличии) намечается укрупненный перечень функций и задач, решаемых АСУ ТП.
До начала обследования проводится разъяснительная работа на предприятии, поясняются цели и задачи обследования, значение АСУ ТП и необходимость содействия персонала завода в решении поставленных задач.
Требуется также решить ряд организационных вопросов, а именно» определить порядок проведения обследования, сроки обследования, распределить специалистов т. д.
Для проведения обследования от администрации предприятия требуется:
- назначить из числа руководящих работников предприятия лицо, ответственное за проведение обследования, и оказать помощь со стороны руководителей подразделений предприятия;
- создать нормальные условия для работы сотрудников, проводящих обследование;
- участвовать в составлении общей программы работ по обследованию;
- подготовить приказ о проведении обследования.
Ответственному лицу от предприятия передается перечень материалов и документов, по которым должны быть представлены исчерпывающие данные.
После решения всех организационных вопросов вызываются специалисты проектного института, которые по разработанной программе проводят обследование объекта. Состав обследователей целесообразно разделить на две группы. Одна группа занимается сбором материалов для расчета экономической эффективности, а вторая — для выбора комплекса технических средств.
