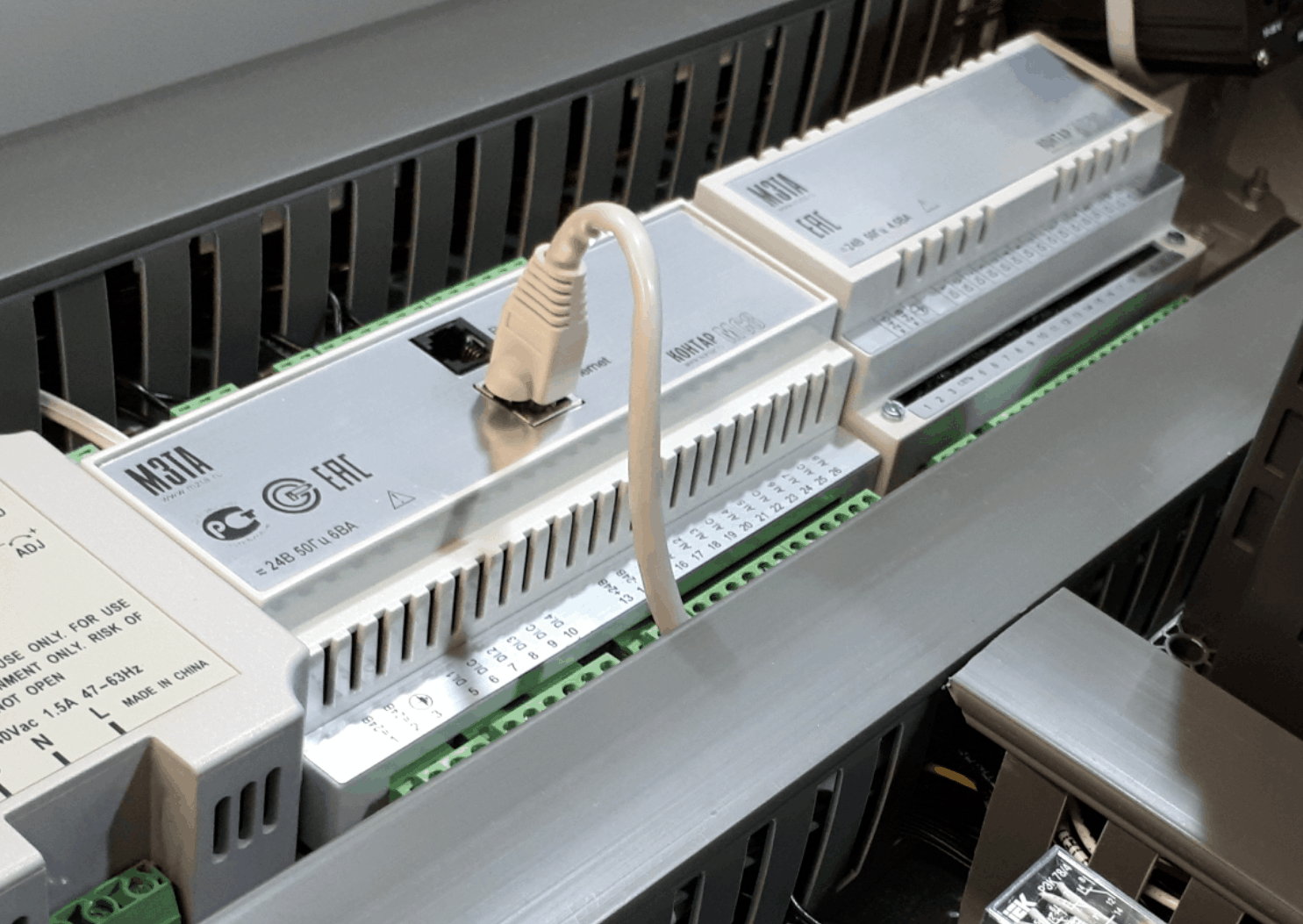

В октябре 2021 года компанией РИТМ были выполнены работы по проектированию и поставке программного обеспечения системы диспетчеризации для девятнадцати тепловых электрических завес с целью ограничения суммарной одновременной рабочей мощности. Контроллер МЗТА Контар с модулями ввода/вывода. Депо метрополитена, Парнас



Диспетчеризация тепловых электрических завес для ворот ремонтного депо метрополитена, Парнас, г. Санкт-Петербург



В процессе производства материальных благ или оказания услуг человек находится в определенных условиях труда (ГОСТ 19605 - 74).

            Безопасность труда — состояние условий труда, при котором отсутствует производ­ственная опасность.

            Производственная опасность — возмож­ность воздействия на работающих опасных и вредных факторов.

            Опасный производственный фактор — фак­тор, воздействие которого на работающего приводит к травме.

            Вредный производственный фактор — фак­тор, воздействие которого приводит к заболе­ванию. Опасные и вредные производ­ственные факторы подразделяются на следующие группы: физические, химические, биологические, психофизиологические.

            Техника безопасности - система организационных и технических мероприятий и средств, предотвращающих воздействие на работающих опасных производственных факторов.

            Производственная санитария — система организационных, гигиенических и санитар­но-технических мероприятий и средств, пред­отвращающих воздействие на работающих вредных производственных факторов.

            Охрана труда — система законодательных актов и соответствующих им социально-эко­номических, технических и организационных мероприятий, обеспечивающих безопасность и сохранение работоспособности человека в процессе труда.

            Безопасность производственного оборудо­вания — свойство оборудования сохранять безопасное состояние при выполнении за­данных функций в определенных условиях в течение установленного времени.

            Безопасность производственного процес­са — свойство процесса при протекании со­хранять безопасное состояние в заданных па­раметрах в течение установленного времени.

            Средства защиты работающих — средства, используемые для предотвращения или уменьшения воздействия на работающих опасных и вредных производственных факто­ров. Средства защиты подразделяют на средства коллективной и индивидуальной за­щиты.

            Несоблюдение требований безопасности труда и воздействие на работающего вред­ных факторов, вредных условий труда могут приводить к производственному травматизму и профессиональной заболеваемости.

            Имеются общие требования безопасно­сти, предъявляемые как к самим технологи­ческим процессам, так и к составляющим производства.

 Законодательные документы и документация по технике безопасности



            В 1972 г. ВЦСПС и Госстандарт СССР приняли решение о разработке Системы стандартов безопасности труда (ССБТ) как части государственной системы стандартиза­ции. ССБТ имеет следующие классифика­ционные группировки:

            основополагающие ГОСТы;

            ГОСТы общих требований и вредных производственных факторов;

            ГОСТы общих требований безопасности к производственному оборудованию;

            ГОСТы общих требований к производ­ственным процессам;

            ГОСТы требований к средствам защиты работающих.

            В настоящее время действуют основопо­лагающие стандарты ССБТ:

            ГОСТ 12.0.001-74 (СТ СЭВ 829-77) «Система стандартов безопасности труда. Основные положения»;

            ГОСТ 12.0.002 - 80 (СТ СЭВ 1084-78)

«Система стандартов безопасности труда. Основные понятия. Термины и определения»;

            ГОСТ 12.0.003-74 (СТ СЭВ 790-77) «Система стандартов безопасности труда. Опасные и вредные производственные фак­торы. Классификация»; ГОСТ 12.0.004 — 79;

            ГОСТ 12.2.003 - 74 (СГ СЭВ 1085-78) «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»;

            ГОСТ 12.3.002-75 (СТ СЭВ 1728-79) «Система стандартов безопасности труда. Процессы производственные. Общие требова­ния безопасности»;

            ГОСТ 12.4.011-75 (СТ СЭВ 1086-78) «Система стандартов безопасности труда. Средства защиты работающих. Классифика­ция».

            Эти стандарты в целом определяют структуру ССБТ, устанавливают требования к оборудованию, производственным процес­сам и средствам защиты, порядок и особен­ности разработки, утверждения и согласова­ния стандартов ССБТ.

            Требования безопасности к АСУ ТП в общем виде определены п. 3 ГОСТ 117195 —76. В проектной доку­ментации они должны конкретизироваться и каждое требование должно быть выполне­но в виде конкретных мер.

 Техника безопасности в проектах АСУ ТП



            Разделом «Техника безопасности» проек­та АСУ ТП должны быть освещены следую­щие вопросы:

  • мероприятия по технике безопасности, обоснование их необходимости и достаточ­ности;
  • нормативные материалы и правила, предусматривающие эти мероприятия;
  • требования безопасности процесса;
  • меро­приятия для обеспечения безопасных усло­вий работы и обслуживания приборов, средств вычислительной техники и перифе­рийных устройств;
  • перечень устройств КИП и автоматики, принятых в проекте для обеспечения безо­пасности эксплуатации системы и улучшения условий труда;
  • указания о заземлении установок, прибо­ров, средств ВТ, щитов и пр.;
  • факторы, на которые обращается особое внимание эксплуатационного персонала си­стемы.

            Требования по технике безопасности дол­жны содержаться в соответствующих зада­ниях на проектирование смежных и сопря­женных частей проекта (строительной, сани­тарно-технической, электротехнической).

            Соображения безопасности влияют на выбор места установки оборудования АСУ ТП, применяемых строительных материалов, противопожарного оборудования, систем вентиляции и кондиционирования воздуха системы электропитания.

             Пожарная профилактика. Основное обо­рудование АСУ ТП следует размещать в ог­нестойком здании или помещении. При не­обходимости размещения его вблизи зон хранения или переработки огнеопасных, или взрывоопасных материалов следует принять меры, сводящие к минимуму опасность по­жара или взрыва. Наиболее приемлемый способ — герметизация машинного зала и поддержание в нем повышенного давления с поддувом чистого воздуха. Стены, пере­крытия помещений УВК, а также подвесные потолки (при их наличии) необходимо вы­полнять из огнестойких материалов.

            К мерам пожарной профилактики поме­щения АСУ ТП относятся:

  • оборудование помещений соответствую­щим числом портативных огнетушителей с не увлажняющим огнегасящим веществом (например, двуокисью углерода);
  • применение автоматической установки пожаротушения с использованием инертных газов в качестве огнегасящего вещества и ав­томатической подачей его на оборудование и в кабельные каналы или фальшпол.

            Автоматическая установка пожаротуше­ния должна обеспечивать автоматическое от­ключение систем питания, вентиляции и кон­диционирования при возникновении пожара, а также немедленное оповещение персонала АСУ ТП и соответствующих служб пред­приятия.

            Системы вентиляции и кондиционирования воздуха. Вопрос о применении вентиляции или кондиционирования воздуха в помеще­ниях АСУ ТП должен решаться в каждом конкретном случае на основании требований, налагаемых местом расположения оборудо­вания АСУ ТП (загрязненность среды, сосед­ство с категорийным производственным по­мещением и т. п.), а также требований к климатическим условиям, предъявляемым к выбранному управляющему вычислитель­ному комплексу.

            Существенным является требование не­прерывного контроля состояния воздушной среды в помещении УВК. Контролировать необходимо температуру, влажность и да­вление (при применении системы поддува воздуха в помещении). Система контроля должна обеспечивать своевременное пред­упреждение персонала о ненормальных усло­виях в контролируемых помещениях. Си­стемы кондиционирования воздуха должны иметь устройства дистанционного управле­ния в машинном зале УВК (у двери) и вне его, в главных проходах помещений АСУ ТП. Воздуховоды, идущие через машинный зал, должны быть снабжены противопо­жарными заслонками у каждой стены.

            Система электрооборудования. При проек­тировании электрораспределительных сетей АСУ ТП для обеспечения безопасности и предупреждения пожаров необходимо учитывать следующее:

            в качестве главных линейных выключате­лей питания вычислительного комплекса не­обходимо применять дистанционные выклю­чатели; устройства аварийного отключения следует устанавливать вблизи основного пункта оператора и у выхода из машинного зала;

            при использовании резервного источника питания необходимо предусматривать систе­му автоматического включения резерва (АВР) с сигнализацией ее срабатывания;

необходимо предусматривать систему аварийного освещения и аварийного питания системы пожаротушения.

            Безопасность персонала. Доступ к обслу­живанию оборудования АСУ ТП должны иметь только специально подготовленные люди, прошедшие инструктаж по технике безопасности. Необходимо обеспечить при­менение запирающихся дверей, защитных ограждений и предупредительных надписей, и знаков. Особое внимание этому вопросу следует уделить при обслуживании дат­чиков, преобразователей и периферийных устройств, расположенных вне помещений АСУ ТП, в цехах и на производственных участках. При подготовке персонала необхо­димо обращать особое внимание на потен­циальную опасность электрических цепей и знакомить его с основными методами ока­зания первой помощи пострадавшим от электрического тока.
