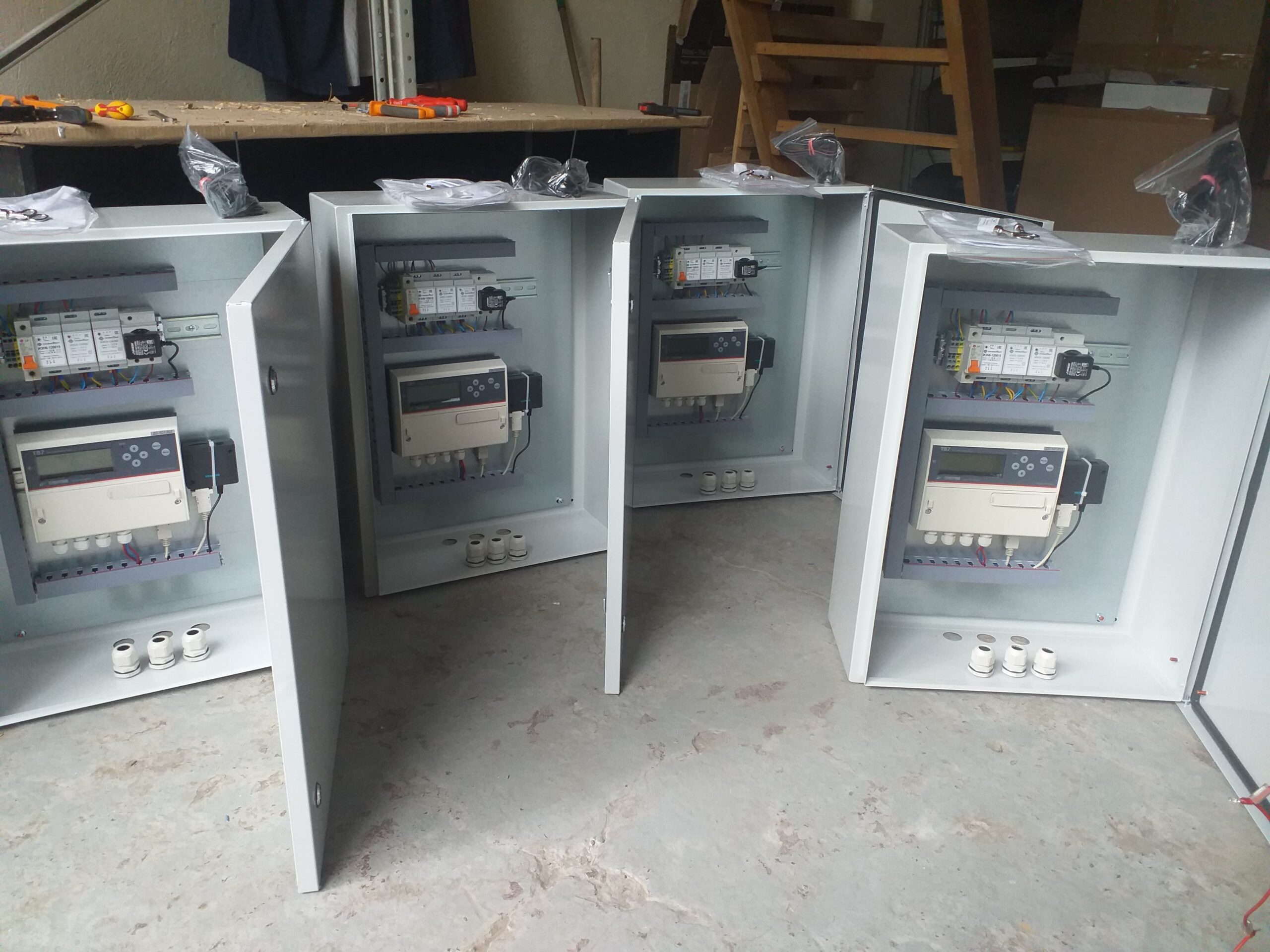

Монтаж и пусконаладочные работы системы учета тепловой энергии для коттеджного поселка, п. Стрельна, Ленинградская обл.

В июле 2021 года компанией РИТМ были выполнены работы по автоматизации теплового энергетического оборудования. Проведение монтажных и пуско-наладочных работ системы учета тепловой энергии, сборка шкафов учета тепла, настройка расходомеров и КИПиА. Заказчик — ООО “Праксис Строй”.

Комплекс автоматических средств контро­ля и автоматической диспетчеризации — аппа­ратура автоматического регулирования «Ка­скад» предназначена для применения в систе­мах автоматического регулирования процес­сов в различных отраслях промышленности. Система рассчитана на работу с выпу­скаемыми отечественной промышленностью измерительными приборами с универ­сальным выходным сигналом постоянного тока 0 - 5, 0 — 20 мА и однооборотными ис­полнительными механизмами.            Система имеет блочно-модульное исполнение и по­зволяет применять аппаратуру в АСУ ТП совместно с системами централизованного контроля.

Систему «Каскад» образуют функцио­нальные группы измерительных, алгебраиче­ских, логических, нелинейных и регулирую­щих блоков, динамических преобразовате­лей, задающих, усилительных и вспомога­тельных устройств. В систему входят также блоки управления, пусковые и усилительные устройства, блок указателей и исполни­тельные механизмы.

Агрегатный комплекс электрических ана­логовых средств регулирования (АКЭСР). Ис­пользуется в составе иерархических систем управления технологическими процессами в различных отраслях народного хозяйства в нижнем уровне иерархии. На приборах АКЭСР может быть построена всережимная система управления нестационарными объек­тами, свойства которых зависят от нагрузки или какого-либо другого параметра. Эта возможность реализуется с помощью регу­лирующих блоков с дистанционно-пере­страиваемыми динамическими характеристи­ками, а также с помощью интегратора с «бесконечной» памятью.

Комплекс АКЭСР включает широкую гамму технических средств, функциями ко­торых являются хранение и обработка ин­формации, а также формирование ко­мандных сигналов по различным законам регулирования и алгоритмам управления. В АКЭСР входят следующие группы устройств:

            а) ввода-вывода информации; их назначение — гальваническое разделение цепей с преобразованием всех разновидно­стей токовых сигналов (0—5, 0—20 мА) в сигнал напряжения 0 — 10 В; эти блоки осу­ществляют преобразование сигналов, алге­браическое суммирование, двух предельную сигнализацию и подавление помех, наве­денных во внешних линиях связи;

            б) функциональных устройств (12 блоков), предназначенных для сигнализации, вычис­лительных операций, селектирования и дина­мических преобразований;

'           в) регулирующих устройств (8 блоков), состоящих из трех типов регулирующих устройств, формирующих П и ПИ законы регулирования.

            Система автоматического регулирования «Старт». Построена на универсальных эле­ментах промышленной пневмоавтоматики (УСЭППА), применяется в различных отрас­лях промышленности. В систему «Старт» входят регулирующие и вычислительные устройства, а также вторичные приборы. Принцип действия большинства приборов «Старт» основан на компенсации усилий при малых механических перемещениях под­вижных деталей (мембран) в отдельных эле­ментах.

            Электрогидравлические комплексы (ЭГК). Предназначены для автоматического регули­рования технологических параметров, про­граммно-логического и функционального управления технологическими процессами. Обеспечивают децентрализованную и цен­трализованную обработку информации на базе электронных микропроцессоров. Упра­вляющее воздействие через электрогидравли­ческие усилители подается на поршневые ги­дравлические исполнительные механизмы.

            Усилие на штоке достигает 130 кН. Электрогидравлические комплексы выпускает Опытный завод ОКБ «Теплоавтомат» (г. Харьков).

            Электронно-гидравлические системы автоматического регулирования «Кристалл». Эта система представляет собой комплекс прибо­ров и устройств, с помощью которых могут быть построены     регуляторы    различной структуры. Система предназначена для автоматизации технологических процессов ко­тельных малой и средней мощности.

            В комплекте с электронно-гидравличе­ским регулятором применяют первичные приборы: дифференциальные тягомеры, диф­ференциальные манометры, а также терморезисторы и гидравлические исполнительные механизмы без обратной связи, с ной обратной связью, с           и жест­кой обратной связью.

            Система «Кристалл» предусматривает возможность выполнения одно- и двух импульсных регуляторов: астатических, стати­ческих, с упругой обратной связью, а также осуществление, жесткой обратной связи ме­жду регуляторами и введение динамической связи между ними.

            Числовое программное управление станка­ми (ЧПУ). В машиностроении и других от­раслях для программного управления метал­лообрабатывающими станками используют систему ЧПУ. Программы заносятся на перфоленты и выполняются станками с ЧПУ в автоматическом режиме. Это обеспечивай» повышение производительности труда в 3—4 раза.

            Пневматическая агрегатно-модульная система средств автоматики «Цикл». Система обеспечивает выполнение логических функ­ций, функций памяти и циклическое про­граммное управление.

Система «Цикл» состоит из семи типовых субблоков:   командно-циклического обегания, матрицы, субблока отсчета време­ни, дешифратора, универсальной логики, суб­блока функциональных усилителей и усили­телей вспомогательного назначения. Воз­можно инвертирование сигнала по любому из 16 пневматических каналов.  Элементной базой пневматической агре­гатно-модульной системы «Цикл» являются логические струйные модули и мембранные элементы.
