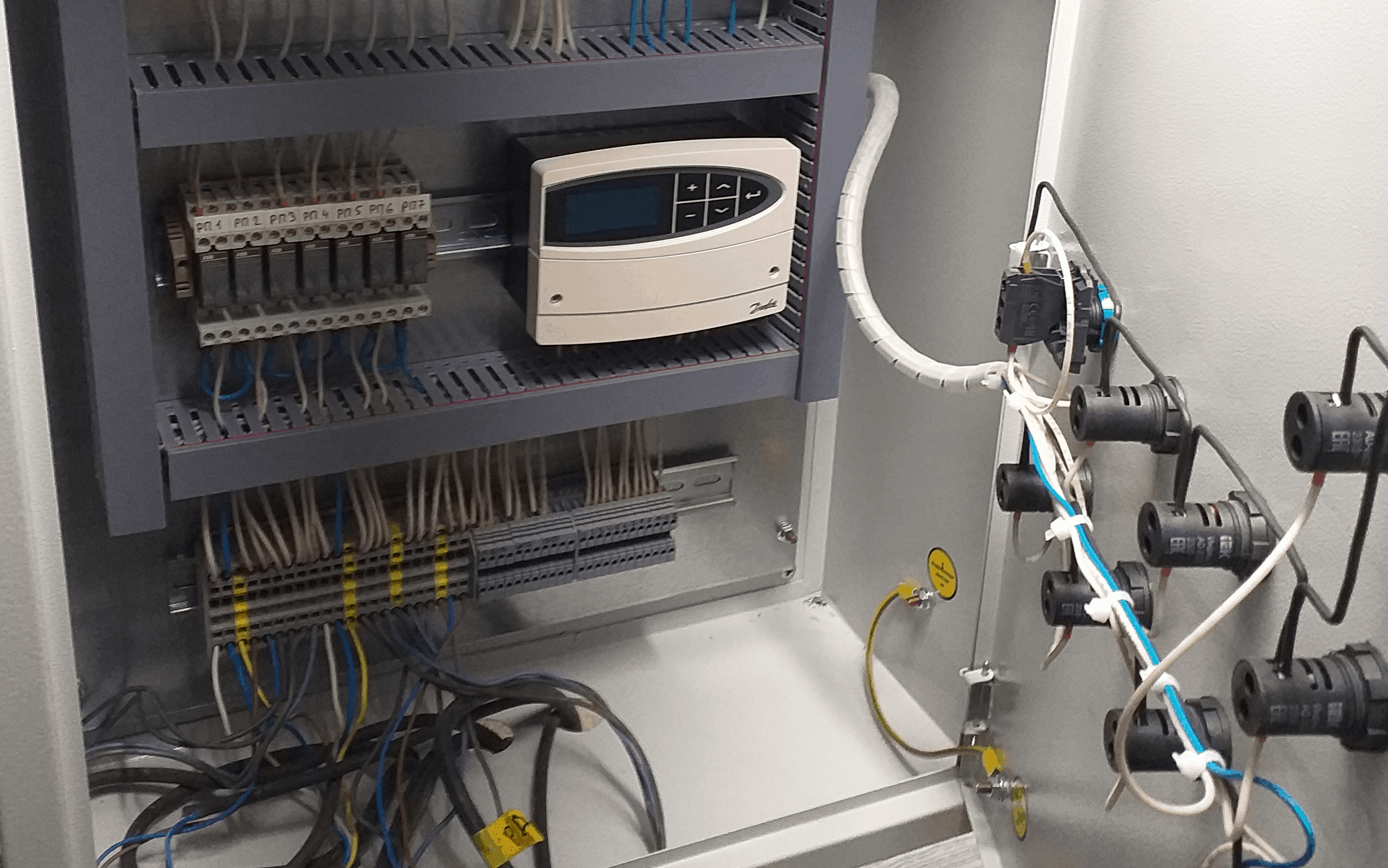

Монтаж шкафа и подключение КИПиА узла учета тепловой энергии и теплоносителя, Санкт-Петербург
В мае 2021 года компанией РИТМ были выполнены монтаж шкафа и подключение КИПиА узла учета тепловой энергии и теплоносителя, Санкт-Петербург. Сборка и установка шкафа учета тепловой энергии, монтаж кабельных трасс и подключение датчиков расхода, давления и температуры. Заказчик — ДОУ, Добровольцев д. 56.
Монтаж шкафа и подключение КИПиА узла учета тепловой энергии и теплоносителя, Санкт-Петербург |
|
Средства перемещения данных. Эта группа включает устройства перемещения в пространстве документов и других носителей информации (транспортеры, подъемники, пневмопочта).
Пневмопочта — комплекс устройств для транспортирования по трубам патронов (контейнеров) с документами (или посылками) под действием разрежения или давления воздуха. Используется для пересылки разнообразной документации между операторскими пунктами, диспетчерскими пунктами, вычислительным центром и т. д. для повышения оперативности передачи документации и исключения ручной транспортировки.
Системы пневмопочты разделяют по направлению движения контейнеров на нереверсивные и реверсивные, которые по конструкции промежуточных станций подразделяются на системы с проходными станциями («Транзит») и системы с тупиковыми станциями («Магистраль», «Дуплекс»).
Методика выбора средств передачи информации. Выбор средств передачи информации является одним из этапов проектирования комплекса связи, сигнализации и передачи данных АСУ ТП.
Последовательность проектирования, этапы, объем и содержание проектных материалов на всех стадиях разработок проекта системы производственной связи достаточно полно описаны в литературе.
На этапе выбора технических средств должны быть разработаны схема организации связи и передачи данных, а также принципиальные решения по конфигурации сетей связи и передачи данных.
Эти материалы разрабатываются на основании функциональных требований АСУ ТП (данных по технологии управления в условиях АСУ ТП), особенностей рабочих мест абонентов (стационарные, передвижные), условий среды в местах размещения рабочих мест абонентов, дальности передачи, требований к представлению информации, а местах передачи и приема, числа абонентов, объема передаваемой информации, принятой конфигурации сетей передачи информации.
Эти требования должны содержаться в задании на проектирование комплекса связи, сигнализации и передачи данных АСУ ТП, а также в материалах изыскательских работ.
Задание на проектирование комплекса связи, сигнализации и передачи данных разрабатывается ген проектировщиком АСУ ТП или заказчиком (с привлечением проектировщиков).
Основным критерием выбора средств передачи информации является минимальная стоимость передачи информации при заданной надежности и достоверности. В стоимость передачи информации входит стоимость амортизации и обслуживания аппаратуры.
Процесс выбора комплекса технических средств носит итеративный циклический характер, т. е. существует взаимосвязь предшествующих и последующих этапов работ. Это значит, что не только система управления определяет требуемый комплекс технических средств, но и особенности отдельных средств оказывают влияние на конечные характеристики системы.
При выборе технических средств необходимо руководствоваться следующим:
- предпочтение должно отдаваться средствам, позволяющим максимально совмещать оконечные устройства и линии связи, а также многофункциональным установкам, обеспечивающим максимальное удовлетворение требований заказчика и технологичность эксплуатации;
- при выборе типа аппаратуры оперативной телефонной связи следует учитывать, что емкость установки должна превышать требуемую на 20% для резерва на развитие системы;
- при выборе аппаратуры оперативной громкоговорящей связи следует различать выбор аппаратуры громкоговорящей переговорной связи и аппаратуры, распорядительно-поисковой связи; особое внимание необходимо обратить на выбор мощности громкоговорителей, их расстановку в производственных помещениях и открытых пространствах.
Тип радиотрансляционного узла выбирается на основании общей суммарной мощности громкоговорителей, включенных в максимально нагруженный фидер при разновременной (поочередной) передаче по разным фидерам, или суммарной мощности всех громкоговорителей всей сети распорядительной связи при одновременной передаче.
Все радиотрансляционные узлы сетей производственного вещания должны оборудоваться усилителями соответствующей мощности, устройствами выходной и входной коммутации, микрофонами, трансляционным радиоприемником, звукозаписывающим и звуковоспроизводящим оборудованием.
Выбор аппаратуры производственной телеграфной связи определяется числом и размещением телеграфных аппаратов по территории предприятия, проектируемой нагрузки, а также требованиями по взаимодействию сети телеграфной связи предприятия с внешними сетями телеграфной связи (ведомственными, городскими и междугородными). Следует также учитывать, что станции (подстанции) абонентского телеграфа могут быть: с постоянной структурной схемой, нумерацией и заводской комплектацией оборудования (АТА-МК-2, АТК-20 и АТК-ПД) и с изменяемой (АТ-ПС-ПД и подстанция ПТСК).
Наряду с основным оборудованием, поставляемым заводом-изготовителем, телеграфные станции комплектуются контрольно-измерительной аппаратурой и приборами, приведенными в НТП-45.325-71.
Выбор аппаратуры пожароохранной сигнализации определяется числом, типом, техническими данными и условиями эксплуатации выбранных извещателей и датчиков, которые, в свою очередь, зависят от особенностей охраняемых помещений и окружающей среды, наличием пожароопасных материалов и технологических процессов.
Прикладные телевизионные установки выбирают на основании задания на проектирование; списка мест установки передающих камер, выносных пультов управления и видеоконтрольных устройств; схемы организации связи в целом по предприятию; объема, площади, протяженности и конфигурации обозреваемого объекта; освещенности наблюдаемого объекта; предельной скорости движения наблюдаемого объекта;
физико-климатических условий окружающей среды; необходимости обеспечения защиты от действия вибрации, механических ударов, а также внешних электромагнитных полей; технических данных выпускаемых установок прикладного телевидения.
При этом следует учитывать, что для систем с суперортиконными трубками скорость движения наблюдаемого объекта не ограничивается, однако эти трубки сложны по устройству и дорогие, поэтому их применение целесообразно только в случае неэффективности видиконной системы.
При выборе системы пневмопочты следует учесть, что система пневмопочты «Дуплекс» эффективна при двух абонентских пунктах с интенсивным потоком документов. При числе абонентов более двух применяют системы типа «Транзит» и «Магистраль», причем при вертикальном размещении абонентов, когда линию связи можно организовать в виде стояка, более приемлема система «Транзит».
Средства передачи данных выбирают на основании задания на проектирование сети передачи данных, перечня абонентских пунктов, объемов, вида и распределения во времени передаваемой информации, требуемой достоверности передачи информации и надежности сети передачи данных.
При этом надо стремиться применять оборудование, позволяющее максимально использовать сети связи предприятия, а также учитывать неравномерность загрузки различных участков сети передачи данных, для компенсации которой рекомендуется применять телеконцентраторы информации.
Определение и классификация. Под фиксацией информации понимается процесс запоминания сведений на какой-нибудь срок с обязательной возможностью их считывания. Фиксацию данных можно рассматривать как передачу информации времени, в отличие от передачи информации в пространстве, реализуемой средствами передачи данных.
Средства фиксации информации называют также запоминающими устройствами, памятью.
Устройства фиксации информации входят в состав средств оргатехники, вычислительных машин, средств связи, однако некоторые устройства можно использовать самостоятельно.
К устройствам фиксации информации относим не только чисто запоминающие устройства, но и счетчики, счетные реле, электрические часы, механизированные и автоматизированные картотеки, информационные справочные машины.
Для повышения наглядности предназначены простейшие устройства фиксации информации. Графики, диаграммы, магнитные доски, контрольно-распределительные доски, мнемосхемы отличаются по своим размерам, объему фиксируемой информации и формам представления. Для диспетчерских пунктов изготовляют комплексные устройства фиксации и хранения информации, соответствующие конкретным наборам аппаратуры вывода данных.
Средства первичного счета включают счетчики и счетные реле. Они могут быть суммирующими, вычитающими, дифференциальными, командными и др. К этой группе средств можно отнести также телефонные шаговые искатели, счетчики электроэнергии с дистанционным электрическим сигналом и др.
Средства фиксации времени — различные часовые установки, комплектующиеся из стандартных элементов.
Средства фиксации речи включают автоответчики, автоизвещатели, магнитофоны, диктофоны, секретари-автоматы.
Средства фиксации кодированных сигналов предназначены для запоминания таблиц, текста. По принципу действия они аналогичны средствам фиксации речи и используются в качестве внешней памяти ЭВМ (накопители на магнитной ленте, магнитном барабане, магнитных дисках). Стандартные блоки машинной памяти, предназначенные для ввода, хранения и вывода информации, можно использовать для комплектования нестандартных систем.
Средства фиксации подвижных изображений включают видеомагнитофоны, кинотехнику.
Информационно-справочные машины различаются по сложности, быстродействию, объему памяти. Отдельные справочные устройства могут агрегатироваться в большие информационно-справочные системы. Принципиально возможно осуществлять сбор фиксируемой информации от нескольких источников, выдачу хранящейся информации нескольким потребителям или осуществлять и то и другое.
Методика выбора средств фиксации информации. Выбор осуществляется последовательно в несколько этапов: вначале по характеру фиксируемой информации, а затем по количеству запоминаемой информации, скорости ее поступления и методике использования.
Для фиксации голоса используют магнитофоны, автоизвещатели, секретари-автоматы.
Для фиксации текстовых сообщений, закодированных в виде электрических сигналов (большие объемы информации со сложной выборкой) используют ЭВМ. При малых объемах информации с простой, часто повторяющейся выборкой применяют механизированные картотеки, справочные автоматы. При малых объемах информации и малой скорости ее поступления фиксацию можно обеспечивать электромеханическими устройствами, такими как реле, шаговые искатели, счетчики.
Для работы с автоматическими датчиками импульсов при малом объеме фиксируемой информации и малой скорости потока импульсов используют электромеханические счетчики, при большой скорости — электронные счетчики, при необходимости автоматического считывания накопленных сумм — электронные счетчики с возможностью автоматического считывания (узлы ЭВМ).
Выбор средств по характеру фиксируемой информации состоит в определении вида информации, которую необходимо фиксировать, и в выборе по этому виду необходимых средств фиксации информации. Например, сигнал о событии может представлять собой электрический импульс, звуковой сигнал, световой сигнал или изображение. Для фиксации этих видов сигналов используется различная техника с разными характеристиками и стоимостью.
Вид фиксируемой информации влияет на затраты. Кроме того, характер фиксируемой информации влияет на используемую аппаратуру.
Если сигнал о событии звуковой или световой, то выбор производим как для информации, представленной в виде звуковых сигналов и изображений.
Световые сигналы, в том числе неподвижные изображения, фиксируются с помощью средств фиксации изображения, информационно-справочных устройств и блоков машинной памяти, если этот сигнал удается разложить на элементы, например, с помощью телевизионного автомата. Подвижные изображения фиксируются только специальной аппаратурой.
Так, по характеру фиксируемой информации выбираются технические средства определенной группы. Дальнейший выбор внутри группы производится по количеству фиксируемой информации, скорости ее поступления, методике использования, с учетом необходимости в автоматическом обмене данными с источниками и потребителями информации.
