Брикетирование угольной пыли. Поставка и наладка системы автоматизированного управления, порт Усть-Луга, Ленинградская обл.
В мае 2020 года компанией РИТМ выполнялись проектирование системы управления, выполнение сборочных работ шкафа управления и программирование контроллера SIEMENS S7-300 и дозирующего насоса Гидроматик для брикетировщика угольной пыли, порт Усть-Луга. Заказчик - ООО “Вега Про”.
![]() |

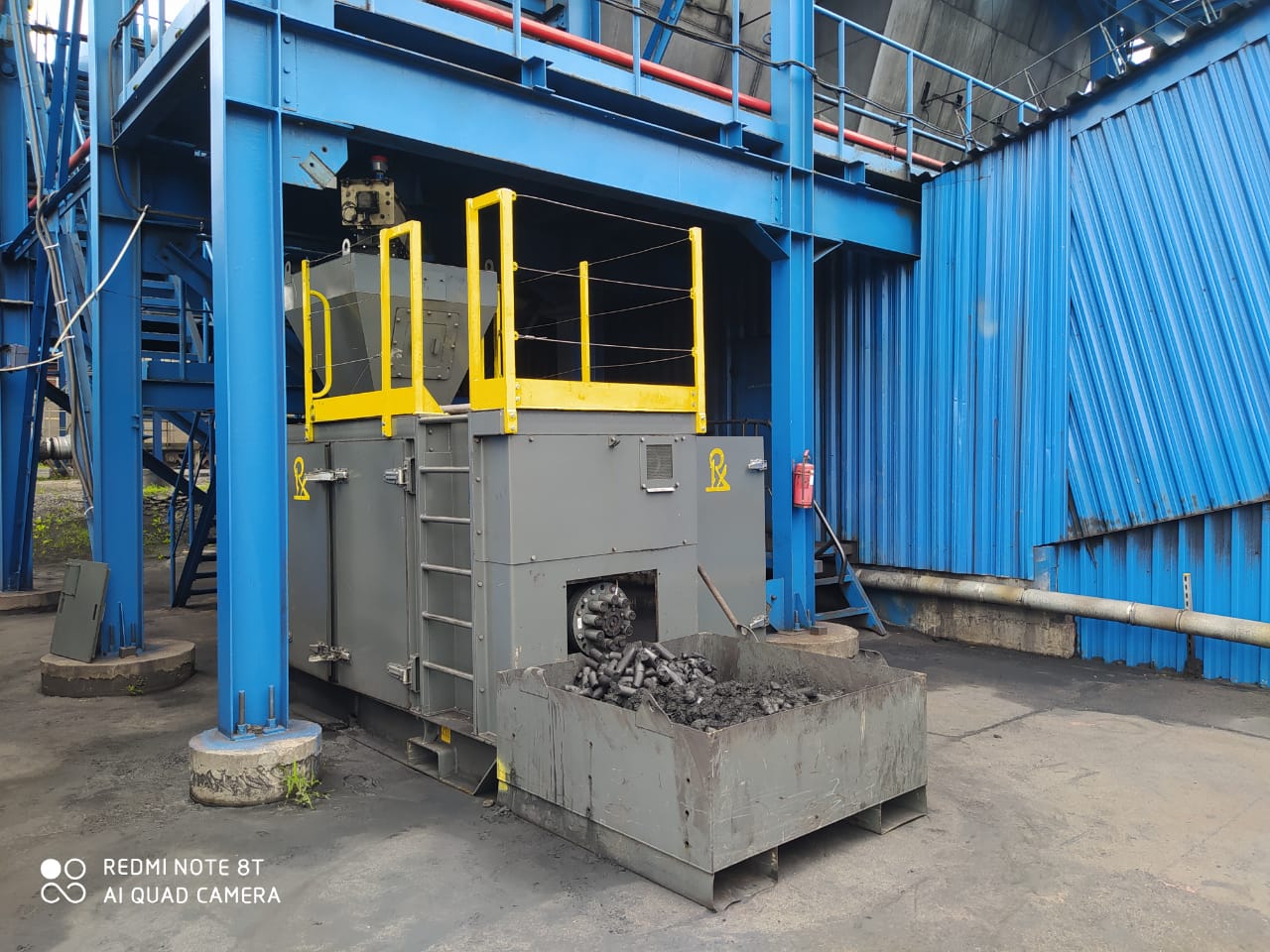

Брикетировщик угольной пыли из системы аспирации, |
Состав технорабочего проекта АСУ ТП
В связи со значительным объемом проектных материалов и длительностью разработки проектов все материалы технорабочего проекта (ТРП) рекомендуется делить на три части: Материалы, необходимые для утверждения ТРП. Материалы, требуемые для комплектации, монтажа и эксплуатации КТС. Материалы, требуемые для функционирования АСУ ТП. Состав и содержание проектной документации ТРП АСУ ТП аналогичны содержанию соответствующих документов технического и рабочего проектов АСУ ТП без их повторения.
Согласование и утверждение проектной документации АСУ ТП
Из проектной документации АСУ ТП утверждается технический и технорабочий проекты. Рабочий проект выполняется в соответствии с техническим проектом и утверждению не подлежит.
Технический или рабочий проект должны разрабатываться в соответствии с существующими нормами и правилами, что должно быть удостоверено главным инженером проекта соответствующей записью в материалах проекта.
Сметная документации, включая сводную смету, передается заказчику, который представляет ее на согласование организации- подрядчику. Последняя должна представить свои замечания в 45-дневный срок.
Сметная документация согласуется заказчиком проекта с участием проектной организации, которые обязаны по требованию подрядной организации предъявлять необходимые документы, подтверждающие объемы и стоимость работ.
Рассмотрение и согласование подрядными организациями смет должны проводиться не более 30 дней с момента получения сметной документации. О принятых решениях по замечаниям подрядной организации заказчик обязан сообщить последней в двухнедельный срок.
Технические (технорабочие) проекты АСУ ТП при сметной стоимости 3 млн. руб. и выше утверждаются в Договорном порядке.
Переутверждение технических (технорабочих) проектов, в которые внесены существенные изменения, проводится в порядке, установленном для утверждения вновь разработанных проектов.
Утверждение проектов АСУ ТП сметной стоимостью до 3 млн. руб. производят инженерные службы, а до 1 млн, руб, - на усмотрение заказчика.
В процессе рабочею проектирования отдельные материалы проекта (формы документов, картотеки нормативов, изменения технических решений по сравнению с техническим проектом) согласуют с заказчиком.
Этапы внедрения АСУ ТП
Внедрение АСУ ТП сопряжено с выполнением больших объемов работ, требующих совместного участия специалистов технологическою объекта управления, разработчика, строительных, монтажных и наладочных управлений, заводов-изготовителей КТС и др. Щедрей и с АСУ ТП является завершающей стадией создания АСУ ТП. Работы, предшествующие внедрению, описаны в соответствующих главах.
Внедрение АСУ ТП осуществляется в соответствии с планом-графиком, в котором предусматриваются все необходимые мероприятия для реализации конкретной АСУ ТП.
Содержание работ по этапам и подэтапам в каждом конкретном случае зависит от особенностей создаваемой АСУ ТП и автоматизируемого технологического комплекса (АТК) в целом. Например, для вновь разрабатываемой АСУ ТП (оригинальная, не имеющая аналогов и прототипов) потребуется большой объем научных исследований и опытно-конструкторских разработок, для АСУ ТП повторного применения будут преобладать проектные решения. В свою очередь АТК, в составе которого создается АСУ ТП, может быть создаваемым по вновь разрабатываемым (оригинальным) принципам осуществления технологического процесса; вновь строящимся, но по известным принципам осуществления технологического процесса; существующим (действующим), но Подлежащим модернизации и реконструкции.
Для рассмотренных случаев можно выделить этапы внедрения.
При разработке конкретной АСУ ТП на стадии «Техническое задание» на создание системы или в задании на проектирование системы (для повторно реализуемых систем) по согласованию с заказчиком может уточняться число этапов (подэтапов). Для работ каждого этапа (подэтапа) должны быть определены исполнители и сроки выполнения всех необходимых работ.
Период должен охватывать вопросы совершенствования структуры управления производством (цехом), эксплуатации и ремонта контрольно-измерительных приборов и средств вычислительной техники, разработку и внедрение положения о подразделении АСУ ТП, а также должностных инструкций для работы оперативного персонала в условиях функционирования АСУ ТП и др.
