Модернизация системы управления вентиляцией АСУТП кислородной станции, г. Амурск
В октябре 2018 года специалистами компании РИТМ были выполнены работы по модернизации системы управления вентиляционными системами кислородной станции, для нужд ООО "Амурский гидрометаллургический комбинат", Заказчик - ООО “А-Энерготех”.
![]() |

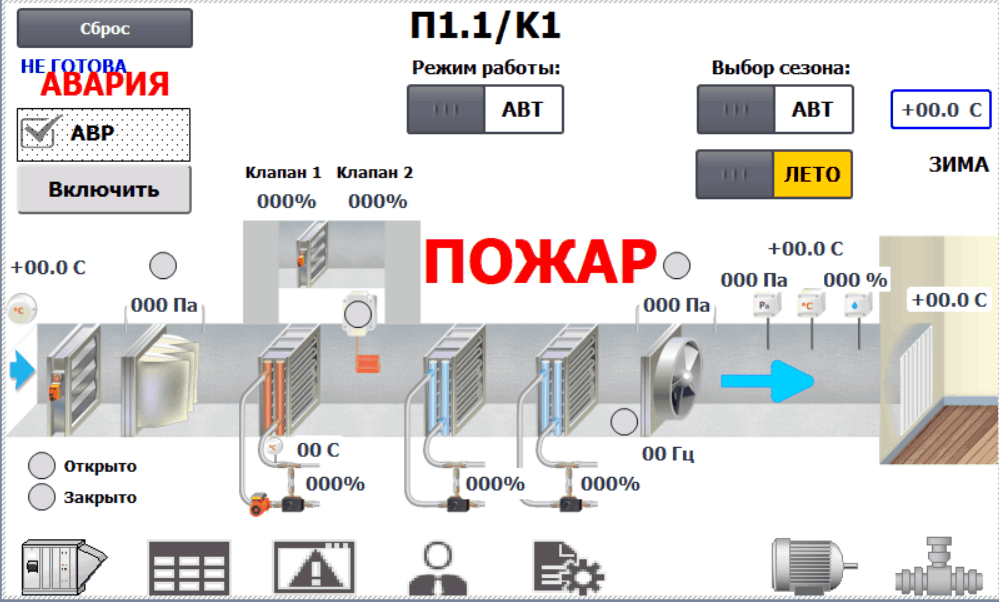

Экран оператора системы управления кислородной станцией |
Система автоматизации управляет запорной арматурой, насосами, теплообменниками, регулирует частоту вращения вентиляторов, контролирует загрязнение фильтров по перепадам давлений.
Проектирование операторских и диспетчерских пунктов требует комплексного подхода, комплексного рассмотрения всех факторов, влияющих на человека в процессе его деятельности, всех элементов и характеристик систем.
По важности сигналы, возникающие в АСУ ТП, можно разбить на следующие группы: 1) аварийные; 2) важные технологические отклонения; 3) прочие технологические отклонения; 4) понижение технико-экономических показателей. Подача информации оператору должна учитывать важность сигналов. Это может быть обеспечено различными способами:
- временной задержкой второстепенных сигналов в буферном накопителе при наличии более важных сигналов;
- территориальным разделением сигналов по важности;
- подавлением второстепенных сигналов более интенсивными важными сигналами и т. д.
- Общие принципы компоновки устройств отображения информации, следующие:
- принцип функциональной организации — группировка устройств систем автоматизации по функциям управления, по технологическим операциям или технологическому оборудованию;
- принцип значимости — группировка и расположение элементов систем автоматизации по их важности для управления процессом;
- принцип расположения — размещение приборов систем автоматизации в зависимости от их конструктивных особенностей и специфики управления (шкалы, необходимая скорость и точность отсчета и т. п.);
- принцип частоты использования — наиболее часто используемая аппаратура систем автоматизации должна размещаться ближе всего и в зонах, наиболее удобных для восприятия оператором;
- принцип последовательности и логики действий — размещение аппаратуры систем автоматизации в соответствии с порядком протекания автоматизируемого процесса или с последовательностью действий оператора в процессе управления.
Частные принципы компоновки мнемосхем систем диспетчеризации такие:
- лаконичность — ограничение элементов на мнемосхеме систем диспетчеризации только самыми необходимыми и достаточными для информирования оператора о состоянии объекта управления и выбора им оптимального способа воздействия на процесс;
- обобщение и унификация — исключение на схеме систем диспетчеризации всех несущественных особенностей объекта и унификация мнемосхем одного класса и их элементов;
- автономность — разделение на мнемосхеме систем диспетчеризации самостоятельно (автономно) управляемых узлов и агрегатов;
- акцентирование — выделение формой, цветом, размерами наиболее существенных элементов контроля и управления;
- структурность — использование четких, легко запоминаемых и различимых друг от друга элементов, обозначающих оборудование и операции процесса диспетчеризации;
- пространственное соответствие — расположение элементов систем диспетчеризации отображения информации в соответствии с реальным размещением отображаемых элементов процесса; аналогичное или согласованное расположение элементов на мнемосхемах и пультах;
- использование привычных ассоциаций — создание знаков, символов, звуковых сигналов, ассоциирующихся с отображаемыми предметами явлений (по форме, цвету, звуку и т. п.).
Принципы обеспечения готовности оператора.
Проектировщик должен обеспечить оператору или диспетчеру такое окружение, которое будет создавать минимальную вероятность снижения уровня готовности оператора. Для этого рекомендуется придерживаться следующих принципов:
- оператор не должен работать в изоляции от других людей;
- окружающая среда должна быть оптимальной в части шума, температуры, влажности, освещения, вибраций и т. д.;
- зона появления сигналов должна быть ограничена;
- сигналы должны иметь большую амплитуду по размерам, интенсивности, продолжительности;
- в период долгого отсутствия сигналов предусматриваются искусственные сигналы;
- там, где это возможно, используются предваряющие сигналы;
- предусматриваются средства, подтверждающие обнаружение сигнала оператором, обеспечивающие ему уверенность в правильном обнаружении сигнала или его отсутствии;
- если возможно, сигналы должны действовать до тех пор, пока их не обнаружит оператор;
- затемнение в помещении, где требуется от оператора высокая бдительность, не создается.
Не допускается постоянное действие монотонных раздражителей, убаюкивающих оператора. Не допускается длительность непрерывной операции, требующей от оператора высокой бдительности, более 30 мин; необходимо предусматривать малый перерыв.
