Поставка системы управления линии гипохлорита натрия для обеззараживания питьевой воды, Московская обл.
В августе 2018 года специалистами компании РИТМ были выполнены работы по сборке шкафов и программированию контроллеров системы обеззараживания питьевой воды методом гипохлорирования. Заказчик - ООО "ПромСервисЭкология".
![]() |

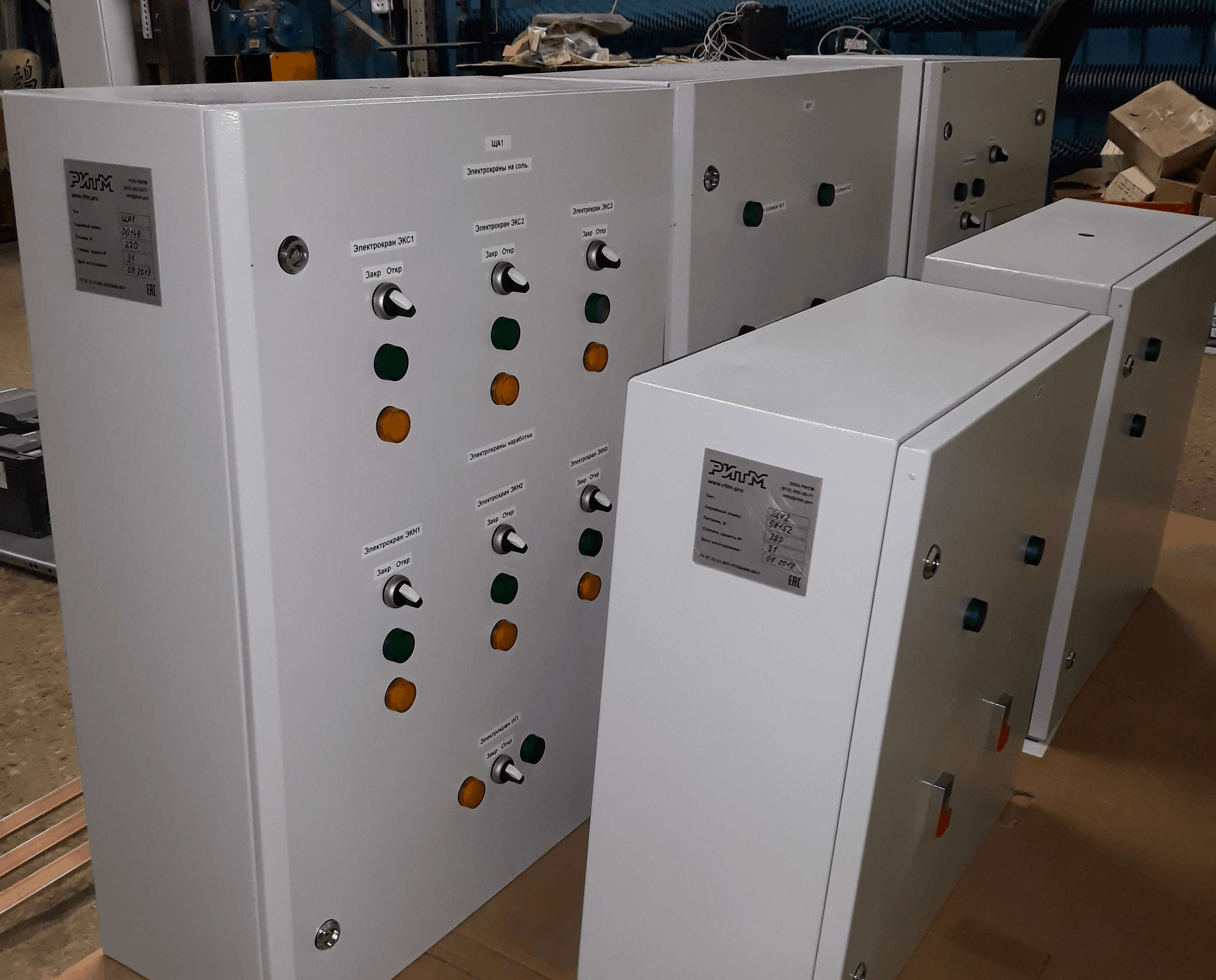

Шкафы системы управления производством гипохлорита |
Система автоматизации управляет запорной и насосной арматурой, контролирует химические процесси производства гипохлорита, следит за уровнями жидкостей.
Для системы автоматизации предусмотрена возможность дальнейшей интеграции в вышестоящую систему АСУТП по протоколу RS-485.
В АСУ ТП управление может осуществлять один или несколько операторов. Если необходимо разместить рабочие места для нескольких операторов с коллективными средствами отображения информации, предназначенными для одновременной работы двух или более операторов, то к взаимному расположению рабочих мест операторов и коллективных средств отображения информации, а также к взаимному расположению операторов предъявляется ряд требований.
К общим требованиям для систем автоматизации можно отнести: обеспечение функциональных связей между операторами, максимального обзора информационного поля, средств отображения, свободного пространства для перемещения операторов и эксплуатации оборудования.
Основные требования — расположение рабочих мест в зоне наилучшего видения информационного поля и обеспечение однозначного восприятия Знаковой информации.
Для систем автоматизации необходимо обеспечить рациональную рабочую позу оператора по отношению к средствам отображения информации. Допустим поворот головы в горизонтальной плоскости не более 450 , а в вертикальной — не более 30 ° от горизонтальной линии взора.
Зона наилучшего видения для промышленной автоматики — геометрическое место точек различимости знаков, представляющее собой сферу, ограниченную точками предельной различимости знака.Границу зоны наилучшего видения информационного поля находят пересечением сфер зон наилучшего видения отдельных знаков, расположенных на границе информационного поля.
Как установлено практикой, техническими заданиями на создание помещений АСУ ТП регламентируются вопросы:
- рационального размещения оборудования и служб исходя из обеспечения оптимального функционирования АСУ ТП;
- обеспечения требуемых условий для работы электронно-вычислительной техники и другого вычислительного и вспомогательного оборудования;
- обеспечения нормальных условий работы персонала, участвующего в управлении технологическим процессом;
- обеспечения правил техники безопасности, противопожарных требований и технической эстетики.
Для функционирования АСУ ТП должна располагать следующими помещениями:
- диспетчерским (операторским) залом;
- аппаратным залом;
- помещениями (местами) в производственных помещениях для размещения периферийной аппаратуры;
- помещениями для отдыха оперативного персонала и приема пищи;
- лабораториями и мастерскими; производственными комнатами служб диспетчерской части;
- кабинетами и другими помещениями.
Все помещения объекта автоматиизации должны обеспечивать наиболее благоприятные условия для успешной деятельности персонала АСУ ТП, отвечать не только техническим нормам, но и психофизиологическим характеристикам человека и эстетическим требованиям.
Если не представляется возможным привязать помещения АСУ ТП к конкретному зданию, следует оговорить необходимость обязательного размещения помещений пунктов диспетчеров (операторов) и аппаратных на территории, управляемого объекта — агрегата, участка, цеха, завода, и, по возможности, в одном здании и на одном этаже.
При определении необходимой площади помещений объекта автоматиизации исходят из назначения и функций АСУ ТП. Исходными данными для такого расчета служат:
- тип, количество, и конфигурация устанавливаемой в помещениях электронно-вычислительной аппаратуры;
- технологический процесс функционирования АСУ ТП;
- организационная структура и численность персонала;
- состав обеспечивающего оборудования.
Практикой установлено, что в зависимости от назначения АСУ ТП отношение площадей под аппаратные и пункты диспетчеров (операторов) к остальным площадям АСУ ТП находится в пределах 1:3— 1:6.
Взаимное расположение помещений объекта автоматиизации определяется функциональными связями между службами. Состав помещений размер их площадей, а также их компоновка в техническом задании по АСУ ТП формализуются планами расположения помещений АСУ ТП с экспликацией помещения и планами расположения оборудования в помещениях АСУ ТП с перечнем устанавливаемого в них оборудования.
Под принятую регламентацию состава, размера и компоновки помещений составляются технические требования на строительную честь помещений, их санитарно-техническую часть, электроснабжение, искусственное освещение помещений, внутреннюю связь, противопожарную автоматику.
Это требования увязываются с исходными данными для проектирования соответствующих частей помещений АСУ ТП.
