Проектирование и поставка системы управления стенда радиационного контроля для АЭС, г. Нововоронеж, Воронежская обл.

В мае 2018 года специалистами компании РИТМ была выполнена работа по проектированию и сборке автоматизированной системы управления стенда радиационного контроля, газодувками и запорной арматурой для нужд Нововоронежской АЭС, с последующим проведением пуско-наладочных работ на стенде заказчика. Заказчик - АО «Фаворстрой».

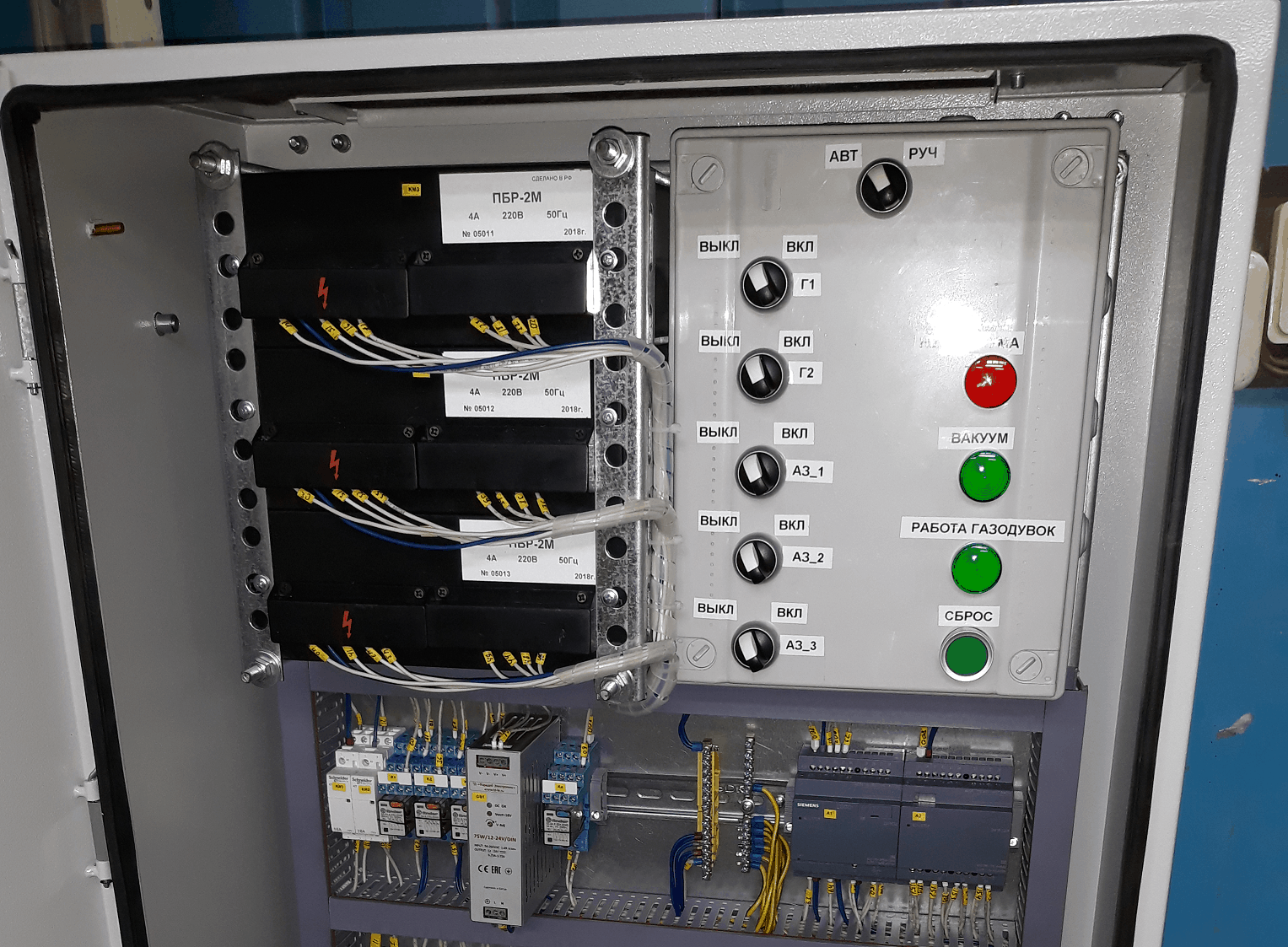

Шкаф автоматического управления стендом радиационного контроля АЭС, г. Нововоронеж

Рабочая среда рабочего места оператора системы автоматики — совокупность факторов внеш­ней среды, под которыми понимаются физи­ческие, химические, биологические, информа­ционные, социально-психологические и эсте­тические свойства внешней среды, воздей­ствующие на оператора.

Рабочая среда мо­жет быть различной. Средства жизнеобеспечения на автоматизированном рабочем месте (техни­ческие, физико-химические и медико-биоло­гические) создают условия для заданной ра­ботоспособности оператора и защищают его от воздействия неблагоприятных факторов.

Для создания условий эффективной деятельности персонала и надежной работы технических средств помещение диспетчера следует проектировать светлым чистым, звуко- и виброизолированным.  Потолки и стены желательно облицовывать звукопоглощающими плитка­ми.

В рабочей зоне диспетчерского помеще­ния (пространство между панелями инфор­мации и рабочим местом дежурного персо­нала) не следует располагать информационные и световые колонны.

Для прокладки кабелей системы автоматики пол в помещении диспетчера выполняется двойным. Для ввода кабелей под типовые стойки и щиты предус­матриваются проемы. Высота двойного пола не менее 200 мм.

Плиты двойного пола и перекрытий про­емов изготовляют из материалов, исклю­чающих накапливание статического электри­чества.

Аппаратные средства средств автоматизации размещаются в сухих ота­пливаемых помещениях. Требования по на­грузке на пол, к высоте двойного пола и по­крытию пола те же, что и для диспетчерско­го помещения. Освещенность сенсорных панелей операторов представления ин­формации и рабочего стола (пульта) диспет­чера должна быть равномерной, без бликов и теней.

Освещение всего помещения должно быть с минимальными контрастами. Система освещения комбинирован­ная — освещение общее и локализованное.

Все подразделения АСУ ТП размещают­ся согласно технологическому процессу про­хождения и обработки информации.

Основными помещениями являются:

• по­мещение диспетчеров, операторов;
• ма­шинный зал;
• аппаратная системы сбора и вывода информации;
• помещение для под­готовки технических носителей информации.

К вспомогательным помещениям отно­сятся: кладовые для запасных частей, носителей, комната подготовки бумаги, админи­стративные помещения, помещение для сер­висного оборудования, мастерская для ре­монта и наладки блоков управления и контроля; помещение для обслуживающего персонала; помещение для отдыха дежурного персонала; архив.

Требования к помещениям средств теле­механики и управляющих вычислительных машин идентичны. Отличительной особен­ностью являются машинные залы, в которых располагаются магнитные носители инфор­мации (накопители на лентах и дисках). Для этих помещений устанавливаются более жесткие требования:

• оптимальная температура 21 — 22 °С;
• оп­тимальная влажность 45 — 55 %;
• концентра­ция пыли не должна превышать 0,2 мг/м³ при максимальных размерах частиц не более 3 мкм.

Для поддержания таких условий сле­дует предусмотреть кондиционирование воз­духа в помещениях.

Исходя из условий работы вычислительных центров систем автоматизации рекомен­дуется в машинном зале, в зале подготовки данных, в архивах бумажных и магнитных носителей поддерживать одинаковое или не­значительно отличающиеся температурно-­влажностные параметры воздушной среды в течение всего года. В зонах отдыха предусматривается интерьер, снимающий ус­талость дежурного персонала.
