Компания "РИТМ" выполняла работы по разработке автоматизированной системы управления фонтанной арматурой, клапанами-отсекателями и задвижками с гидроприводом.

Работы по модернизации контрольной панели управления, (пульт ПВО) клапанами-отсекателями и задвижками с гидроприводом с ЗИП, на куст скважин, согласно параметрам технического задания планируется на 2016 год. Планом модернизации предусматривается сборка Автоматизированной системы управления гидроприводом. В рамках разработки АСУ предусматривается наличие четырех каналов управления.

Каналы управления автоматизированной системы управления фонтанной арматурой:

Противопожарное кольцо с плавкими вставками (пробками). При срабатывании плавких вставок подается сигнал на закрытие клапанов-отсекателей и задвижек с гидроприводом. Канал управления клапанами-отсекателями как в ручном режиме открытие (закрытие), так и в автоматическом режиме на закрытие. Канал управления гидроприводами задвижек на открытие в ручном режиме.Канал управления гидроприводами задвижек на закрытие, как в автоматическом режиме, так и в ручном режиме.

Панель управления должна управлять клапанами-отсекателями и гидроприводами задвижек индивидуально по каждой как в ручном режиме, так и в автоматическом режиме. Панель управления автоматизированной системы управления фонтанной арматурой должна автоматически поддерживать заданное давление на клапанах-отсекателях и гидроприводах задвижек.

Исходные данные: давление открытия (закрытия) автоматизированной системы управления фонтанной арматурой 10 – 21 МПА; максимальное давление на клапан-отсекатель 5000 psi; линия управления к клапанам-отсекателям Ø 0,25 х 0,049" на максимальное давление 10000 psi.

Техническая спецификация фонтанной арматуры автоматизированной системы управления фонтанной арматурой:

• Давление в линии нагнетания приводов задвижек системы управления 2 - 20 МПа;
• Давление в линии нагнетания клапана-отсекателя автоматизированной системы управления фонтанной арматурой 10 - 35 МПа;
• Эксплуатация при температуре окружающей среды от минус 30ºС до плюс 60ºС;
• Тип приводов управляемых задвижек автоматизированной системы - гидравлический;
• Диаметр эксплуатационной трубы автоматизированной системы управления фонтанной арматурой 168мм;
• Рабочее давление 180 бар.

Разрабатываемое решение призвано создать автоматизированную систему управления фонтанной арматурой. В составе решения выделяют уровни:

• исполнительные механизмы, датчики и устройства связи автоматизированной системы управления фонтанной арматурой;
• программно-технические средства, ПЛК автоматизированной системы управления фонтанной арматурой.

Компания "РИТМ" предлагает построение системы на базе программно-аппаратных средств ПЛК. В составе разрабатываемого решения осуществляется проектирование и внедрение автоматизированной системы управления фонтанной арматурой для реализации следующих функций:

• Автоматическое закрытие клапанов-отсекателей и задвижек автоматизированной системы управления фонтанной арматурой при срабатывании пожарной сигнализации.
• Автоматическое закрытие клапанов-отсекателей и задвижек автоматизированной системы управления фонтанной арматурой при срабатывании сигнала о низком давлении в пласте.
• Управление открытием и закрытием клапанами-отсекателями и задвижками автоматизированной системы управления фонтанной арматурой в ручном режиме

Технология управления клапанами-отсекателями и задвижками с гидроприводом на куст скважин

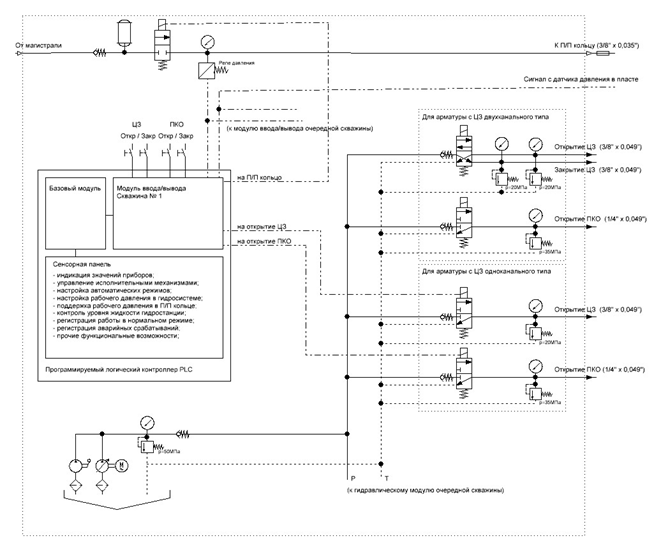

Компания "РИТМ" предлагает использование контрольной панели управления клапанами-отсекателями и гидроприводами задвижек (далее панель управления) автоматизированной системы управления фонтанной арматурой с четырьмя каналами управления:

Пневматическое противопожарное кольцо с плавкими вставками (пробками). При срабатывании плавких вставок падает вакуум в автоматизированной системе управления фонтанной арматурой подается сигнал на закрытие клапанов-отсекателей и задвижек с гидроприводом.

Канал управления клапанами-отсекателями как в ручном режиме открытие (закрытие). Автоматический режим системы управления фонтанной арматурой должен работать только на закрытие.

Канал управления автоматизированной системы управления фонтанной арматурой гидроприводами задвижек - гидрораспределителями - на открытие в ручном режиме.

Канал управления гидроприводами задвижек - гидрораспределителями - на закрытие, как в автоматическом режиме, так и в ручном режиме.

Панель управления автоматизированной системы управления фонтанной арматурой должна управлять запорной арматурой индивидуально как в ручном режиме, так и в автоматическом режиме. Гидростанция должна автоматически поддерживать заданное давление на клапанах-отсекателях и гидроприводах задвижек. А именно: давление открытия (закрытия) 10 – 21 МПА; максимальное давление на клапан-отсекатель 5000 psi; линия управления автоматизированной системы управления фонтанной арматурой к клапанам-отсекателям Ø 0,25 х 0,049" на максимальное давление 10000 psi.

Для противопожарного кольца автоматизированной системы управления фонтанной арматурой применяется трубка 3R65-TP316L 3/8 х 0,035" – 250 м., тройник 3/8" NPTSS-600-3-6TTF –50 шт., плавкие вставки (пробки) 3/8" NPT203DEGF15RN65 – 50 шт.

Трубка для управления гидрозадвижками автоматизированной системы управления фонтанной арматурой Ø 3/8 х 0,049" на максимальное давление 10000 psi – 300 м.
