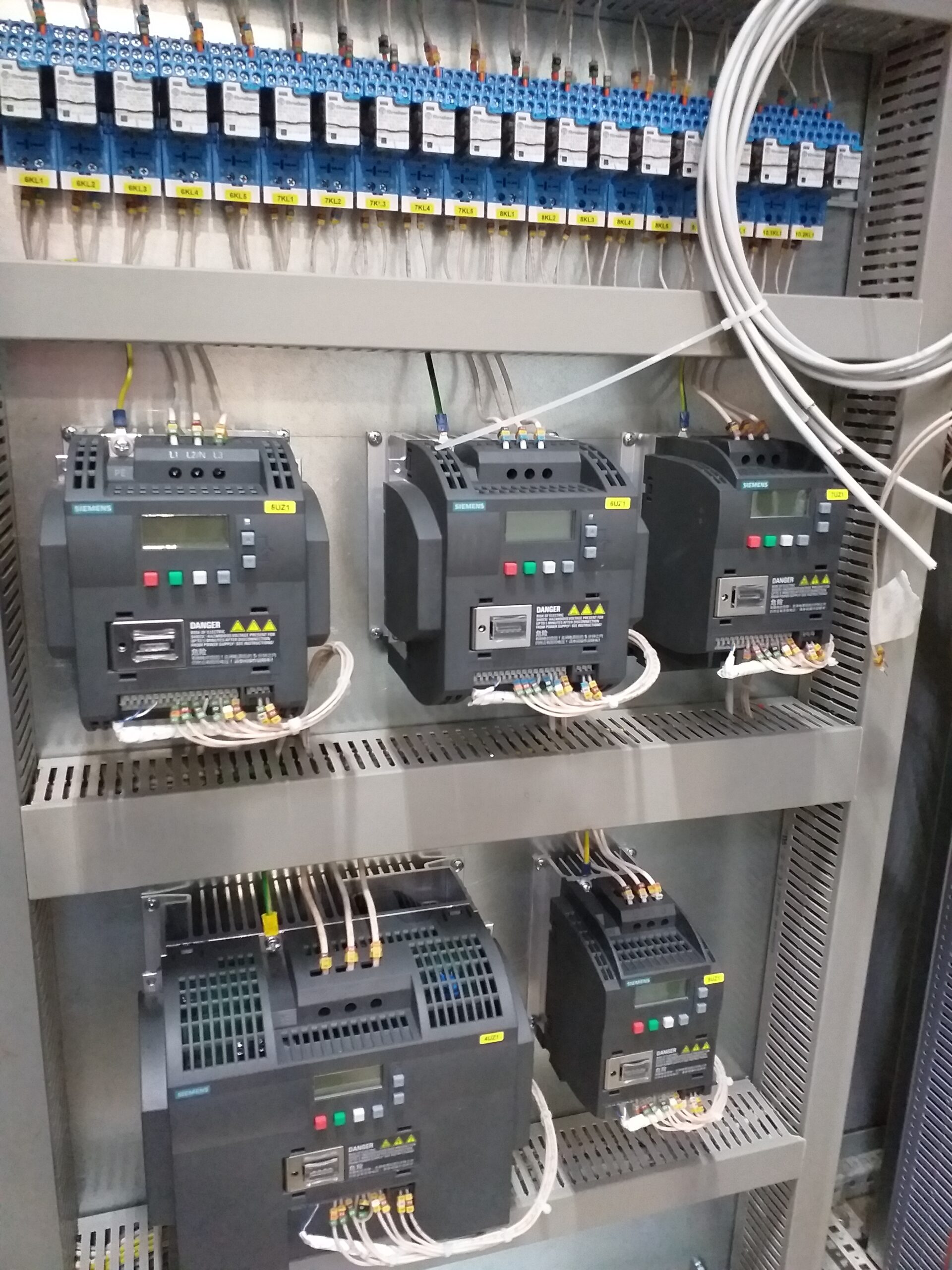

В декабре 2013 года за помощью в компанию РИТМ, обратились сотрудники Банка ВТБ РФ (ул. Льва Толстого д. 9) Для них была проделана колоссальная работа. Сначала работники фирмы провели Модернизацию системы диспетчеризации инженерных систем (СДИС) отопления 1-13 этажей, ИТП, вентиляции, ГВС, ХВС. После чего было принято решении исполнить монтаж и подключение щитов автоматики. Далее, сотрудники РИТМ произвели монтаж кабеля канала 105х50 в щитовые.
В середине всех рабочих мероприятий было принято решение сделать монтаж и расключение датчиков протечки жидкости. После было проведено расключение датчиков давления и температуры. За всем этим последовал монтаж и подключение щитов автоматики. Закончилось все монтажом проволочного лотока L3000 по ИТП и расключением датчиков давления и температуры.
Успешное решение задачи внедрения автоматизированных систем управления технологическими процессами в различных отраслях народного хозяйства зависит от правильной классификации технических систем управления.
АСУ ТП, как и АСУП, состоят из организационных систем и технических систем (см. гл. III). Создание типовых АСУ ТП в настоящее время невозможно из-за значительного расхождения организационных систем управления предприятиями. Организационные системы управления необходимо тщательно «привязывать» к объекту, учитывать как можно полнее его специфические особенности. Только такая привязка может обеспечить эффективность функционирования АСУ ТП.
В этих условиях типизация организационных систем возможна на уровне отдельных задач, процедур, или, как это принято в настоящее время называть, на уровне «типовых проектных решений» (ТПР). Предполагается комплектация всей организационной системы предприятия из таких ТПР, как из отдельных кубиков.
Между тем технические средства не столь подвержены влиянию специфики предприятия. Это положение можно подтвердить хотя бы тем, что ЭВМ М-6000 используется на предприятиях разных отраслей промышленности, но программы ее работы различные даже для решения одинаковых задач. Это позволяет использовать на различных предприятиях одинаковые наборы технических средств — комплексы технических средств KTС.
Номенклатура типовых КТС АСУ ТП зависит от следующих основных характеристик производства:
- отраслевой принадлежности (преобладание химических или механических процессов, агрессивность сред, запыленность и т. п. факторы);
- характера производственного процесса (прерывистый или непрерывный);
- размеров производства (крупное, мелкое, среднее);
- масштабов производства однотипной продукции (массовое, серийное, индивидуальное);
- метода организации производственного процесса (поток, групповая обработка, единичная);
- степени механизации и автоматизации производственного процесса (комплексно и частично автоматизированные, комплексно механизированные, частично механизированные, с преобладанием ручного труда);
- потоков производственной информации (объемы информации, частота поступления, сложность обработки и т. д.).
Значительно облегчается проектирование АСУ ТП при использовании комплекса технических средств вместо отдельных устройств, из которых компонуется комплекс готовых наборов, так называемых агрегатированных комплексов технических средств. Такие комплексы разработаны, выпускаются и продолжают разрабатываться.
Комплексы широкого назначения:
АСПИ — агрегатированный комплекс средств сбора и первичной обработки алфавитно-цифровой информации;
АСКР — агрегатированный комплекс средств контроля и регулирования;
АСЭТ — агрегатированный комплекс средств электроизмерительной техники;
АССТ — агрегатированный комплекс средств систем телемеханики;
АСПУ — агрегатированный комплекс средств программного управления;
КТС ЛИУС — комплекс технических средств для локальных информационно- управляющих систем;
АСВТ — агрегатированный комплекс средств вычислительной техники;
Специализированные комплексы:
АСАТ — агрегатированный комплекс средств аналитической техники;
АСНК - агрегатированный комплекс средств неразрушающего контроля;
АСХТ — агрегатированный комплекс средств хронометрической техники;
АСИП — агрегатированный комплекс средств испытания материалов и конструкций на прочность;
АСИМ — агрегатированный комплекс средств измерения и дозирования масс;
АСГТ — агрегатированный комплекс средств геофизической техники;
АСИ В — агрегатированный комплекс средств измерения вибраций;
АООТ — агрегатированный комплекс средств организационной техники;
АКДН — агрегатированный комплекс дозаторов непрерывного действия;
АКТУ — агрегатированный комплекс тахометрических устройств;
АПИР — агрегатированный комплекс пирометров излучения;
Агрегатированный комплекс струйных средств для построения систем пневмоавтоматики;
ССРТ — система средств регистрирующей техники;
Агрегатированный комплекс электрических исполнительных устройств. Описание ряда комплексов приведено в каталоге ГСП. Часть аппаратуры отражена в настоящем справочнике.
Классификацию технических систем автоматизированного управления можно проводить по многим направлениям. В настоящее время используются следующие направления:
- по уровню автоматизации (автоматизированные, автоматические);
- по выполняемым функциям (местные, централизованные, комплексные);
- по наличию замкнутых цепей воздействия в автоматизированных и автоматических системах (информационные, информационно- управляющие, управляющие);
- информационные системы с разомкнутой цепью воздействий (справочные, советующие, информационно-советующие);
- по степени совершенства (не самоприспосабливающиеся и самоприспосабливающиеся, в том числе самообучающиеся, самонастраивающиеся);
- по отраслям применения (в машиностроении, металлургий, транспорте, связи и т. и.);
- по характеру ввода информации (автоматизированные, автоматические, комбинированные);
- по обслуживающим объектам (на предприятии, производстве, цехе, участке, агрегате и т. п.);
- по числу датчиков, с которых отбирается информация (АСУ ТП-100, АСУ ТП-1000);
Классификация АСУ ТП по выполняемым функциям удобна для использования проектировщиками.
